Пропуски воспламенения. Причины, последствия и диагностика

01.03.2020

Пропуски воспламенения
Мотор дрожит, трясется и не едет – проблема, которую легко описать словами, но сложно найти. Более строгое название этой проблемы – «пропуски воспламенения». Поговорим о том, из-за чего она возникает, как ее можно диагностировать и чем в этом поможет сканер ELM327 в сочетании с программой Motordata OBD.

Суть проблемы

Прежде всего, определимся с терминами. Кто-то называет эту проблему «машина трясется и не едет», кто-то говорит «машина троит», кто-то называет это «пропусками зажигания». Как ни называй, а симптомы одинаковы - повышенные вибрации, пониженная мощность. Или, может быть, проблема проявляется не всегда, а случайным образом, почему-то в основном при необходимости ускориться.

Всё это может говорить о пропусках воспламенения. Именно так, поскольку термин «пропуски зажигания» подразумевает проблемы с системой зажигания – свечами, катушками и так далее. А «троить» мотор может и по другим причинам, которые мы перечислим ниже. Собственно, в английском языке это явление и называется «misfire», что гораздо более точно и лаконично. Тем не менее, для удобства в тексте ниже будет также иногда использоваться более привычный термин «пропуски зажигания».

Почему блоку управления нужно регистрировать пропуски воспламенения

Пропуски воспламенения (зажигания) плохи не только тем, что создают дискомфорт водителю, но и тем, что несгоревшее топливо в этом случае попадает в выхлоп. Это не слишком хорошо для экологии. Но и это еще не всё. Топливо смывает масляную пленку со стенок цилиндра, а это может привести к повышенному износу цилиндра и поршня.

Кроме того, подавляющее большинство автомобилей на наших дорогах оборудовано каталитическим нейтрализатором (в просторечии – «катализатор») – устройством, в котором токсичные компоненты выхлопа доокисляются до безвредных соединений. Катализатор представляет собой металлические или керамические «соты», покрытые слоем благородных металлов, в присутствии которых окисление происходит быстрее (отсюда, собственно, и название устройства). Работает катализатор при высоких температурах (400-800°C). При пропусках воспламенения, когда на него попадает несгоревший бензин – температура катализатора повышается до 1400°C, что приводит к его оплавлению или разрушению. И это опять проблема. Оплавившийся катализатор перестает пропускать выхлопные газы, что приводит к новым проблемам – мотору сложнее стартовать, а мощность еще сильнее снижается. Если катализатор разрушается, то получившуюся крошку может затягивать в цилиндры, где она работает как абразив, очень быстро приводя к необходимости капитального ремонта двигателя.

В любом случае, после разрушения катализатора его надо либо менять, либо удалять. Удаление катализатора – действие сомнительное как с точки зрения экологии, так и с точки зрения потребительских качеств автомобиля. Начиная с того, что выхлоп без нейтрализации токсичных веществ довольно сильно пахнет, и заканчивая тем, что необходимо каким-то путем «обманывать» блок управления, что не всегда реально сделать корректно. Новый же катализатор стоит довольно дорого, даже если менять его не целиком в корпусе, а отдельно соты.

Новый же катализатор стоит довольно дорого, даже если менять его не целиком в корпусе, а отдельно соты

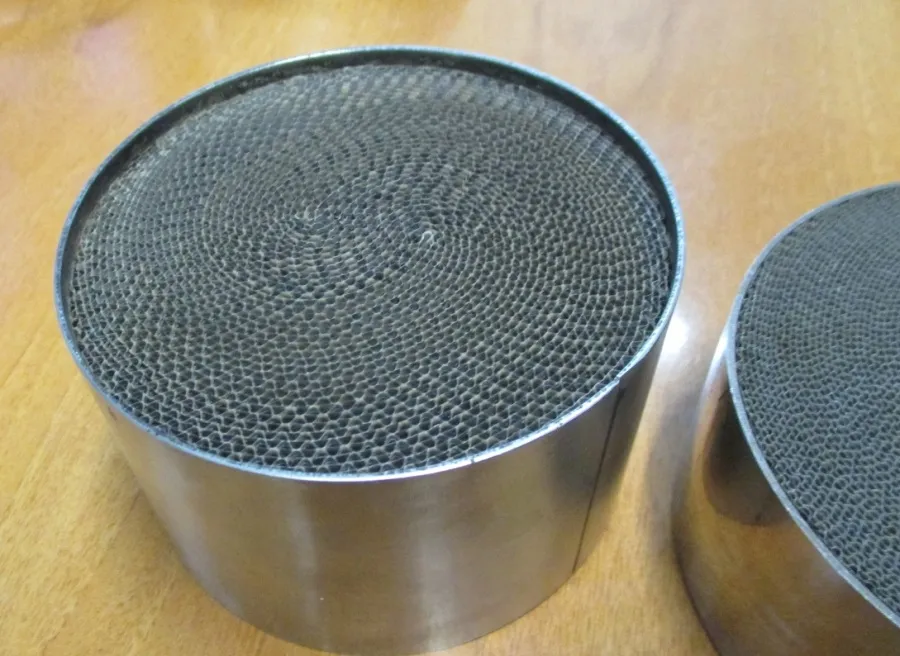

Катализатор без корпуса. Для его замены корпус («банка» в просторечии) катализатора вскрывается, соты старого (оплавленного или осыпавшегося) катализатора удаляются, а новый катализатор приваривается на его место

Исходя из всего вышесказанного, понятно, что блок управления должен регистрировать пропуски воспламенения как из соображений экологии, так и во избежание повреждений двигателя и катализатора. Сложно сказать, какая из двух причин стала основной, но согласно стандарту OBD2/EOBD, в современных блоках управления возможность регистрации пропусков заложена. Однако реализация этого требования у всех разная. Существуют блоки и автомобили, не регистрирующие пропусков зажигания даже при полностью отключенном цилиндре.

Как регистрирует проблему блок управления.

С вопросом «надо ли регистрировать?» мы разобрались, теперь надо понять, как именно это сделать. К сожалению, не существует датчика, позволяющего однозначно определить, было ли воспламенение в цилиндре. Поэтому в блоки управления закладывают алгоритм регистрации по косвенным признакам. Чаще всего блок управления анализирует равномерность вращения коленчатого вала по сигналам с ДПКВ (датчик положения коленчатого вала). Неравномерность вращения при определенных условиях считается признаком пропуска воспламенения. Как правило, за отклонения принимается величина более 0,2%.

Кроме того, на автомобилях с индивидуальными катушками зажигания контролируются цепи управления катушками – если снять разъем с одной катушки, то блок управления априори отметит этот цилиндр как неработающий.

В ряде систем могут быть применены иные признаки для регистрации пропусков.

Даже если бы пропуски воспламенения фиксировались достоверно, а не по косвенным признакам, было бы некорректно отключать цилиндр по одному зафиксированному пропуску. Поэтому у блока управления есть параметр «счетчик пропусков воспламенения» для каждого из цилиндров. Как правило, блок управления решает, что пропуски воспламенения присутствуют и надо отключать цилиндр, если количество пропусков по какому-то из цилиндров превышает определенный порог, заданный разработчиками.

Действия, предпринимаемые блоков управления при регистрации пропусков воспламененияПервое и главное, что делает блок, обнаруживая пропуски зажигания – начинает мигать лампой Check Engine в то время, когда фиксирует их. Это одна из немногих причин, когда «чек» мигает. Настолько немногих, что можно почти со стопроцентной уверенностью делать вывод: мигает «чек» - пропуски воспламенения.

Второе, что делает блок, как уже упоминалось – отключает подачу топлива в тот цилиндр, в котором зафиксированы пропуски. На соответствующую форсунку просто перестают подаваться сигналы на открытие.

Наконец, третье – блок управления формирует и сохраняет в памяти код ошибки, а также зажигает Check Engine постоянно. Как правило, это ошибка P0301-P0308, если удалось определить конкретные цилиндры с пропусками. Последняя цифра как раз соответствует номеру цилиндра. Если не удалось определить, в каком цилиндре пропуски, или пропуски зафиксированы в нескольких цилиндрах, фиксируется код P0300.

В некоторых блоках управления формируются не стандартные коды P0300-P0308, а коды с другими номерами, из категории специфичных для конкретного производителя. Например, так происходит на автомобиле Lada X-Ray с двигателем ВАЗ-21179. Несмотря на это, их смысл и расшифровка аналогичны стандартным P0300-P0308.

На упомянутую выше ситуацию с управляющей цепью катушек формируется другой код ошибки, не относящийся непосредственно к пропускам воспламенения.

Как искать проблему

Без специальных инструментов бывает не слишком просто отличить пропуски зажигания от другой проблемы. Как правило, водителю доступны три признака – вибрации, сниженная мощность и мигающая (горящая) лампа Check Engine. Ни один из признаков не является достаточным для того, чтобы однозначно подтвердить пропуски.

Есть и хорошая новость – из специальных инструментов часто бывает достаточно простого сканера ELM327 в сочетании с программой, умеющей связываться с автомобилем по протоколу OBD2, а еще лучше – по заводскому протоколу. Мы в качестве такой программы рассматриваем Motordata OBD, поскольку она умеет работать по обоим протоколам, и делает это хорошо.

Первое и очевидное, что следует сделать – прочитать ошибки. Возможно, в памяти уже хранится ошибка, указывающая на конкретный цилиндр, с которым связана проблема. Например, так будет выглядеть ошибка при отключенной катушке на автомобиле Ford Focus 2 с двигателем объемом 2.0 литра:

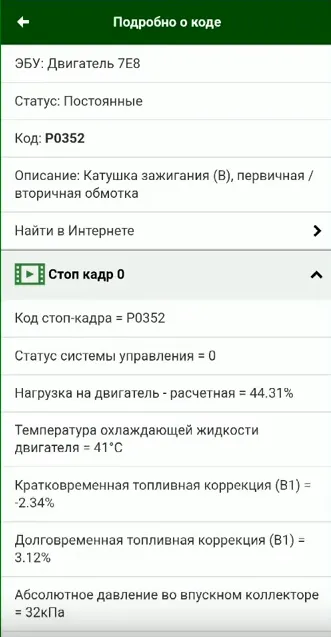

Например, так будет выглядеть ошибка при отключенной катушке на автомобиле Ford Focus 2 с двигателем объемом 2.0 литра

Ошибка по цепи управления катушкой
Видим, что зафиксирована ошибка P0352 – это неисправность цепи катушки второго цилиндра. Логика здесь та же, что и с ошибками P0301-P0308 – последняя цифра обозначает номер цилиндра, по которому зафиксирована проблема. Так, P0351 будет означать проблему цепи катушки первого цилиндра. Также в данном случае ошибка сопровождена стоп-кадром (freeze frame), сохранившим условия, при которых зафиксирована ошибка. В принципе, особой ценности он не несет, но по значению давления во впускном коллекторе можно понять, что зафиксирована она уже при работающем двигателе, иначе разрежения во впуске не было бы и там стояло бы значение 100 кПа.

Если блок управления не умеет регистрировать пропуски воспламенения или по какой-то иной причине не формирует код ошибки, можно попробовать посмотреть на состав смеси, то есть, на показания лямбда-зонда. Поскольку в проблемном цилиндре не происходит сгорания, топливо и воздух выходят из него, не изменяя состава. Это значит, что концентрация кислорода на выпуске составляет около 21%, что для лямбда-зонда является очень высокой цифрой, и в результате он покажет значение, соответствующее бедной смеси. Для порогового лямбда-зонда это будет значение около 0 В:


Концентрация кислорода на выпуске составляет около 21%, что для лямбда-зонда является очень высокой цифрой, и в результате он покажет значение, соответствующее бедной смеси

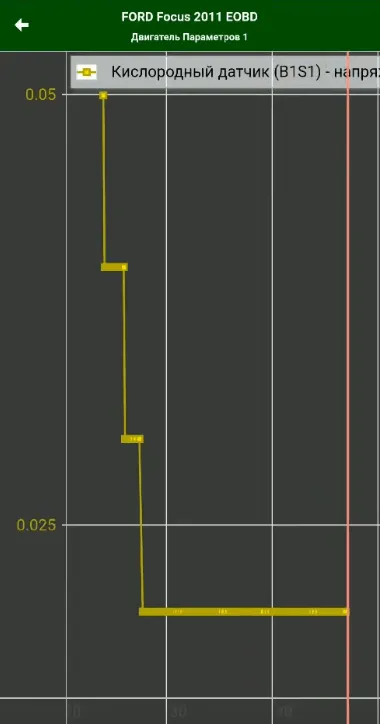

Показания лямбда-зонда при пропусках воспламенения

Немного забежим вперед и уточним – бедная смесь может оказаться не следствием, а причиной проблемы – когда воздуха слишком много, смесь может воспламеняться не всегда, что в конечном счете выльется в такие же пропуски воспламенения, но к системе зажигания это не будет иметь никакого отношения.

Также возможна ситуация, когда ошибки по конкретному цилиндру нет, но можно посмотреть счетчики пропусков воспламенения по всем цилиндрам. В зависимости от конкретной машины это может быть доступно и по протоколу OBD2, и по заводскому протоколу:


Возможна ситуация, когда ошибки по конкретному цилиндру нет, но можно посмотреть счетчики пропусков воспламенения по всем цилиндрам.

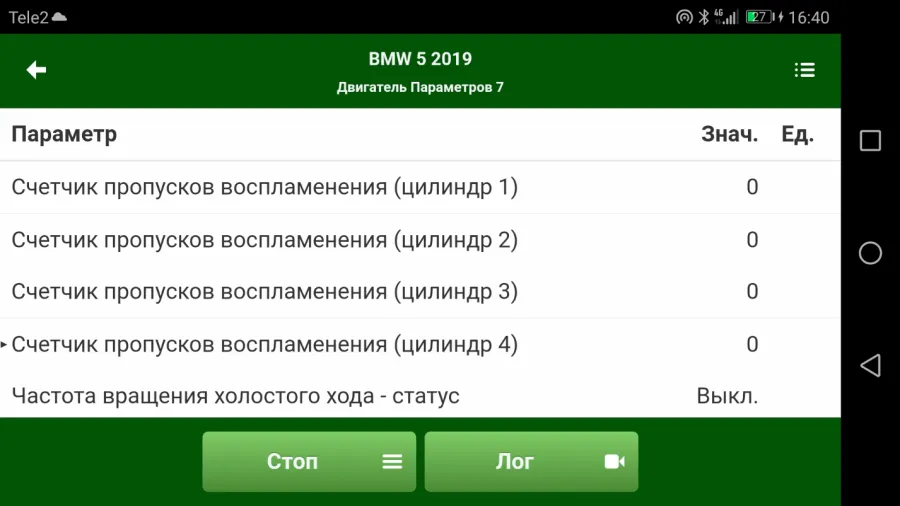

Счетчики пропусков воспламенения на автомобиле BMW

Если всё же удалось локализовать цилиндр, с которым связана ошибка, дальше нужно разобраться, из-за чего в нем пропадает воспламенение. Причин, если в крупную клетку, не так уж много:

  1. искра.
  2. подача топлива.
  3. компрессия.

Исходя из практики, чаще всего причина кроется в системе зажигания. Случаи с выходом из строя форсунок очень редки, поэтому их проверку мы здесь не будем описывать. Ну а проверка компрессии - процедура на бензиновых моторах достаточно простая, чтобы описывать ее здесь.

Сосредоточимся на проверке системы зажигания. Здесь виноваты могут быть по очереди:

1)свечи зажигания из-за увеличенного зазора или пробоя по изолятору. Для проверки следует выкрутить свечу, замерить зазор и внимательно осмотреть фарфоровый изолятор на предмет пробоев:

Для проверки следует выкрутить свечу, замерить зазор и внимательно осмотреть фарфоровый изолятор на предмет пробоев

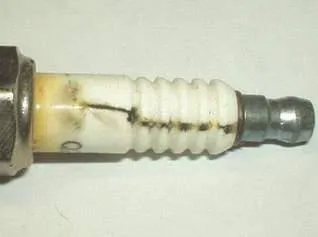

Пробой свечи по изолятору

При наличии чрезмерно увеличенного зазора или следов пробоя надо заменять свечи для продолжения диагностики.

А вот характерный коричневый «поясок» в месте соединения изолятора с металлической частью свечи, вопреки распространенному мнению, не является признаком каких-либо проблем со свечой. Его наличие может говорить только о присутствии масла в свечном колодце, но это никак не влияет на работу системы зажигания.

Характерный коричневый «поясок» в месте соединения изолятора с металлической частью свечи, вопреки распространенному мнению, не является признаком каких-либо проблем со свечой

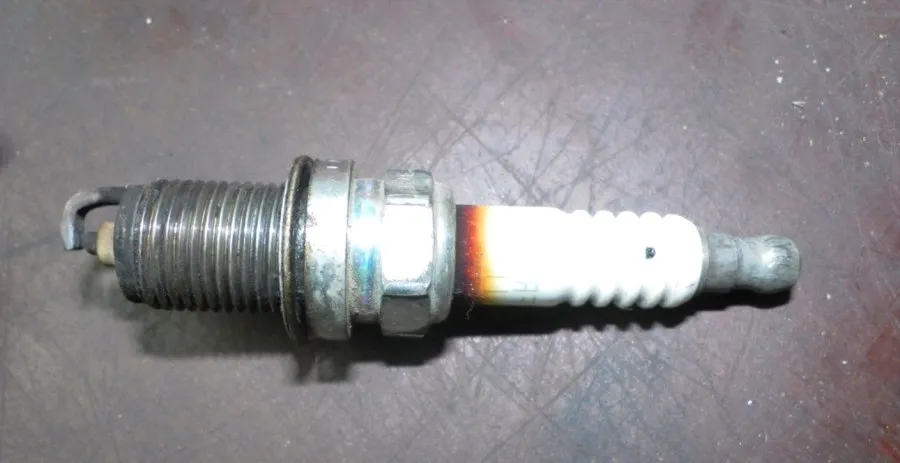

«поясок» на изоляторе свечи зажигания

2)Наконечники свечных проводов или катушек, надеваемые на свечи. Их также необходимо осмотреть изнутри на предмет пробоев или, например, следов коррозии – такие случаи также встречались.

3)Проблема может быть связана и с внутренним состоянием высоковольтных проводов или катушек зажигания. Провода можно прозвонить мультиметром, их сопротивление должно быть примерно в диапазоне от 500 Ом до 20 кОм – конкретное нормальное значение зависит от марки и модели автомобиля.

Если на автомобиле установлены индивидуальные катушки зажигания, то проще всего поменять местами катушки с проблемного и исправного цилиндра. Если код ошибки начнет указывать на другой цилиндр – это однозначно свидетельствует проблеме с катушкой.

Аналогично можно поступить и с высоковольтными проводами, если их длина позволяет менять их местам. Практика, правда, такова, что для систем с одной катушкой и высоковольтными проводами стоимость замены системы (катушка+провода+свечи) чаще всего оказывается сравнима с ценой работы по поиску неисправности – особенно в случаях, когда для доступа к свечам необходимо снятие впускного коллектора.

Альтернативной проверкой катушки и проводов является «дедовский» способ, при котором надо выкрутить свечу из цилиндра, вставить ее в катушку, прислонить резьбой к любой металлической неокрашенной детали под капотом, и покрутить стартером. В этой ситуации можно глазами увидеть, есть искра или нет.

Сложным для диагностики случаем являются автомобили, на которых катушки зажигания всех цилиндров объединены в один неразборный модуль. Это очень распространенное решение. Здесь, очевидно, нет возможности поменять катушки местами для проверки.

Удобно, если есть возможность взять заведомо исправную катушку с другого автомобиля, как это нередко практикуется в среди участников клубов, объединенных одной маркой – классически именно так проверяли «кассету» зажигания участники клубов Saab в тот период, когда автомобили этой марки еще не были редкостью на дорогах.

Принципиально и на таком модуле возможна визуальная проверка наличия искры, но это будет выглядеть громоздко и довольно странно:

Принципиально и на таком модуле возможна визуальная проверка наличия искры, но это будет выглядеть громоздко и довольно странно

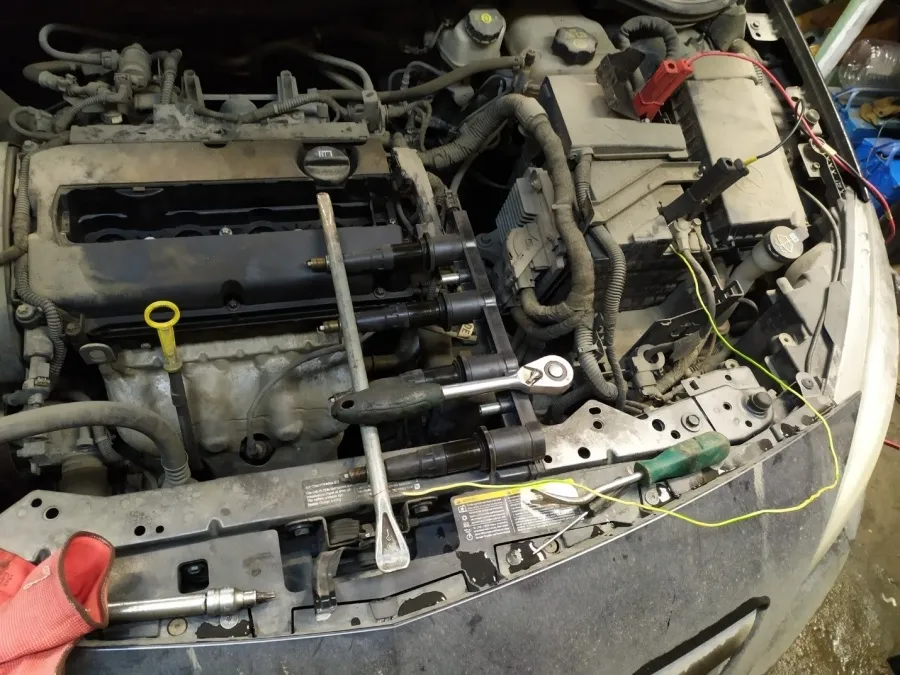

Проверка наличия искры на модуле зажигания. Металлический лом прижат к резьбовым частям свечей и соединен проводом с минусовой клеммой. Модуль зажигания штатно подключен к проводке автомобиля

Другие возможные причины

Возможны также ситуации, когда проблема не связана ни с зажиганием, ни с форсунками, ни с компрессией. Более того, нередко ошибка по пропускам воспламенения может возникнуть при фактическом присутствии воспламенения. Перечислим некоторые примеры таких ситуаций:

  1. При проблемах с ДПКВ, его проводкой или с задающим диском, возможно искажение сигнала с датчика, которое блок управления воспримет как неравномерность вращения и по этому признаку зафиксирует пропуски воспламенения.
  2. Известны случаи разрушения двухмассового маховика, из-за которых действительно присутствовало неравномерное вращение двигателя. Это и внешне выглядело как троящий двигатель, и воспринималось блоком управления именно так, но фактически никак не было связано с процессами сгорания в цилиндрах.
  3. Как уже упоминалось, проблемы с воспламенением могут быть связаны со смесеобразованием и подачей смеси в цилиндры. Например, сильный подсос воздуха хотя и может быть скомпенсирован топливной коррекцией, но только до определенных пределов. Ну а бедная смесь имеет полное право плохо воспламеняться.

Другой причиной такой ситуации могут оказаться банально некорректные фазы ГРМ, из-за которых воспламенение также будет происходить не тогда, когда надо.

Учитывая все вышесказанное, можно констатировать: в определении причин пропусков воспламенения, как и в остальной диагностике, основную роль играет не доступный инструмент, а понимание процессов, происходящих под капотом и в блоке управления. Тем не менее, одними знаниями провести диагностику чаще всего невозможно, и для получения хотя бы первичной информации необходим инструмент. Для снятия катушек и свечей это будут гаечные ключи, для проверки формы и уровней сигналов – осциллограф, а для получения информации из блока управления идеально подойдет приложение для диагностики автомобилей Motordata OBD.

Видео к данной статье:

Бочканов Евгений Александрович
