Система ABS. Неисправности под лупой
20.12.2014
1. Hyundai Sonata (2010)

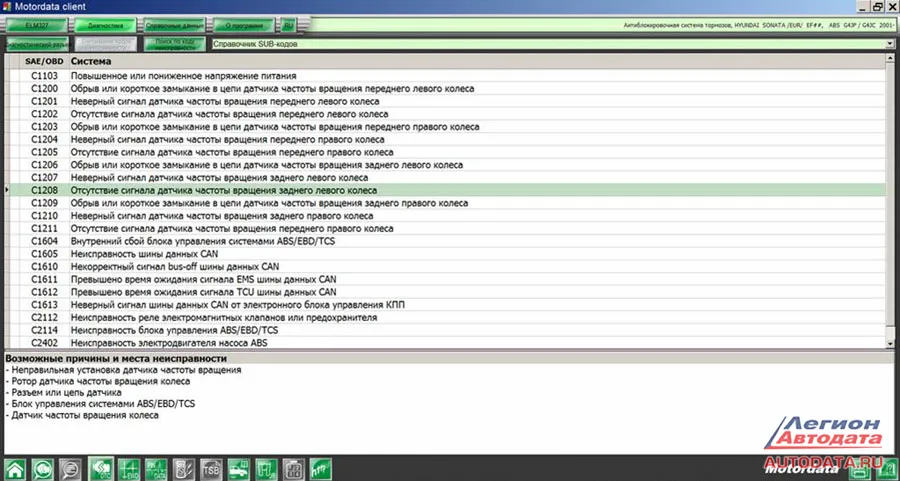

На панели приборов горит лампочка неисправности системы ABS. Сканер показывает ошибку по заднему левому датчику скорости - С1208.
Возможные причины и места неисправности:
- Неправильная установка датчика частоты вращения
- Ротор датчика частоты вращения колеса
- Разъем или цепь датчика
- Блок управления системами ABS/EBD/TCS
- Датчик частоты вращения колеса
Дальше стараюсь по максимуму выжать первоначальные имеющиеся данные. До капельки. Например, посмотрю реальное состояние всех датчиков скорости:

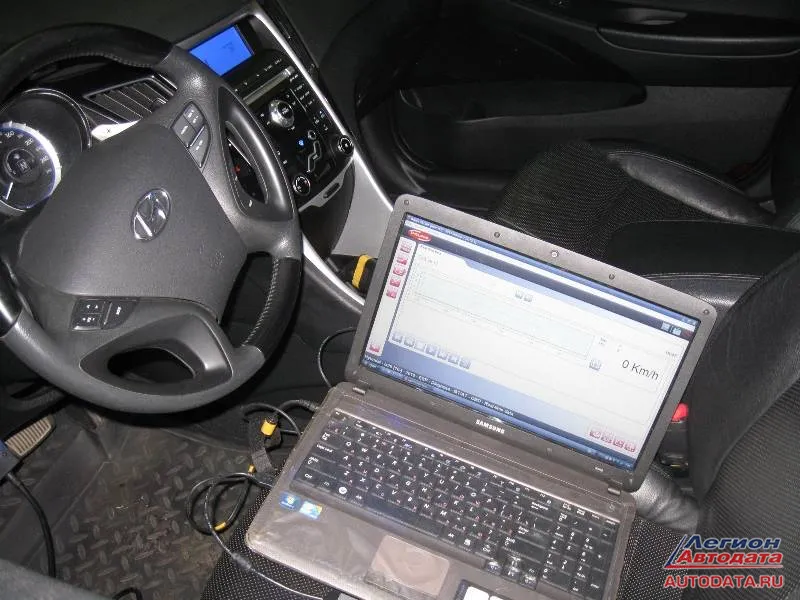

1 - Проверка исправных датчиков скорости показывает скорость ноль км/ч

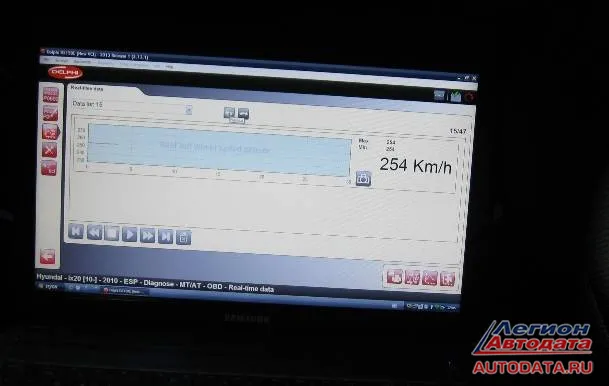

2 - Проверка неисправного датчика показывает другие данные:

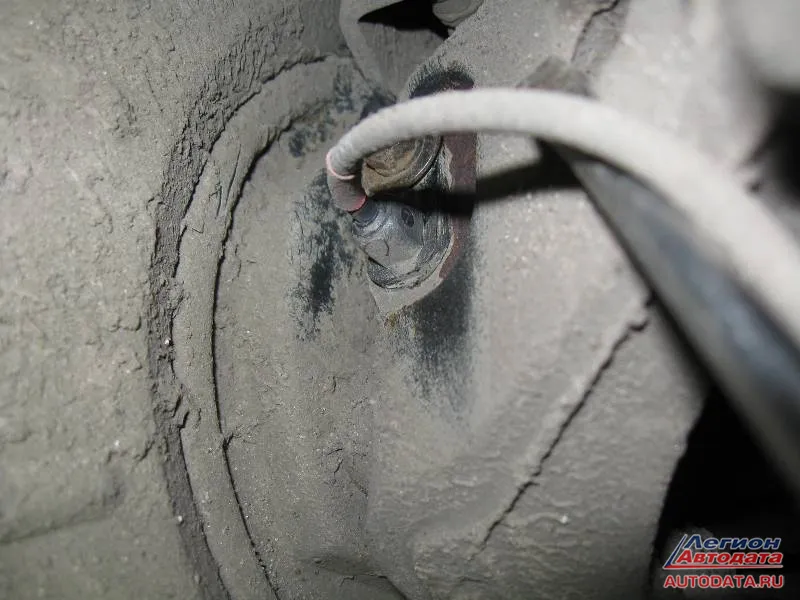

Полученные данные подтверждают, что "этот датчик скорости – неисправный". Вот теперь можно поднимать машину на подъемник и осматривать.
Прошу осматривать вместе со мной:
И если вы ничего не заметили, то давайте посмотрим на другой, исправный датчик скорости:

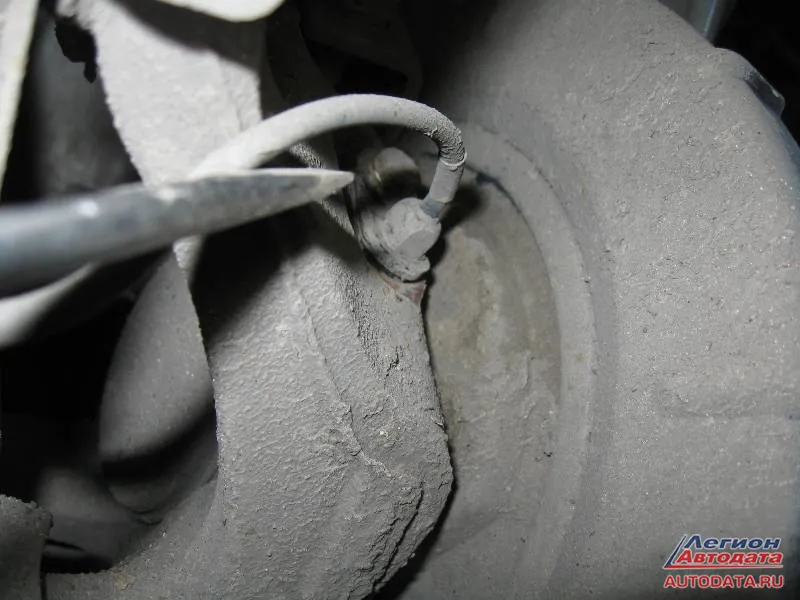

Увидели разницу? Если нет, то смотрим другое фото, где показываю причину неисправности:

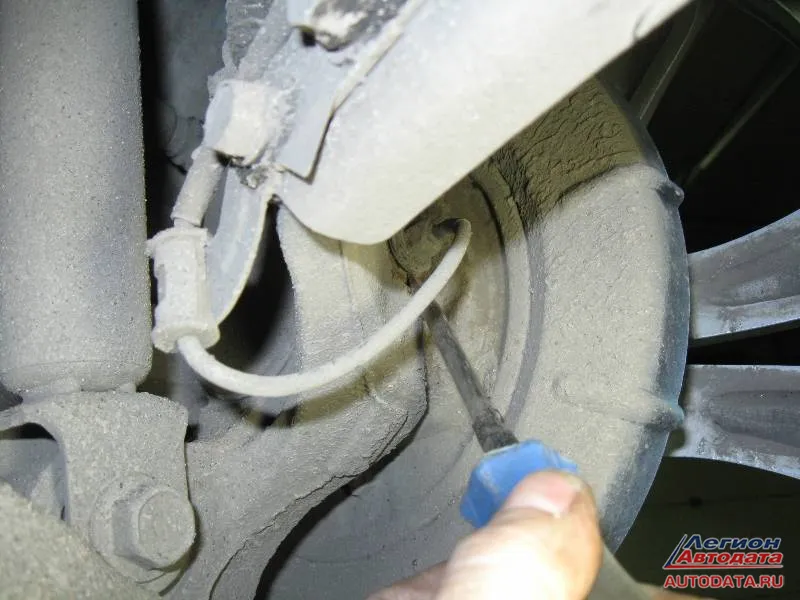

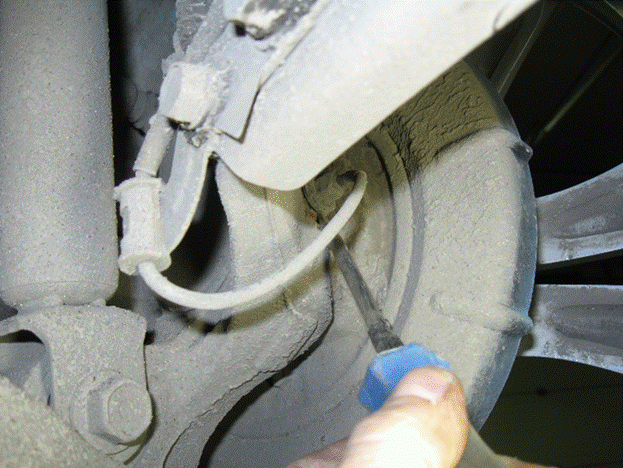

Отвёрткой показываю зазор. Он заметен.
Это и есть причина неисправности: "Слишком большой зазор между датчиком и задающим кольцом".
Откуда взялся этот зазор?
Как оказалось, предыстория возникновения неисправности такая: владелец автомобиля, человек, наверное, продвинутый, решил самостоятельно снять старый датчик и поставить вместо него новый (скорее всего, он был на какой-то диагностике и там ему сказали где притаилась неисправность).
Вот тут владельца машины ожидал сюрприз: он самостоятельно поставил новый датчик, но неисправность почему-то осталась, это как понимать? Наверняка же расстроился, да? Столько времени потрачено впустую, сил, нервов, денег.
Вот тут можно закончить рассказ и послать дорого читателя в сторону автосервисов. Мол, "там смогут".
Однако, это спорный вопрос, "смогут-не смогут".
Но давайте прямо здесь и сейчас попытаемся понять: "ЧТО было сделано не так? Почему НЕ заработало?". Итак, по пунктам:
1. Был ли проверен каталожный номер датчика скорости при покупке в магазине? Бывает, что номер различается на пару цифр, и так быть не должно. Лучше брать тот номер, который есть в каталоге и указывает конкретно на нужный датчик скорости для конкретного автомобиля.
2. Был ли проверен датчик скорости после приобретения? Задумались? А тут нечего задумываться, сейчас век Интернета, забили в поисковик фразу: "проверка датчика скорости abs" - и получайте текст и картинки:
3. Сравните старый датчик скорости системы ABS с новым, только что приобретённым. Сравнили? Отличий не увидели? Тогда можно переходить к пункту 4. Есть отличия? В размерах? В чём-то ещё? Тогда срочно разворачивайтесь и летите обратно в магазин до его закрытия – менять, срочно менять! И не забудьте захватить с собой старый для образца.
4. Внимательно и просто очень внимательно осмотрите место установки датчика скорости. Если есть чем "дунуть вовнутрь" установочного места – сделайте, тем самым очистите установочный колодец от возможного мусора. Возьмите фонарик (переноску) и постарайтесь заглянуть вовнутрь – надо убедиться, что "там всё чисто". Нет, пальцем туда лазать не надо – не почувствуете. Дунуть при помощи рта? Попробуйте. Если дотянитесь. Но лучше всего использовать насос.
5. Не верьте своим глазам. Возьмите кусок шкурки (наждачной бумаги)
И тщательно ею протрите (прошкурьте) установочное место для датчика скорости. Если вы помните, в моем рассказе именно это явилось причиной неисправности, "увеличенный зазор", вот он, ещё раз на фото, запомните этот момент:
Это всё? Как бы не так. Именно на этом этапе случаются ошибки!
Вы, конечно, запомнили в каком месте крепился жгут от старого датчика скорости к корпусу автомобиля? Вот-вот – точно так же закрепите и новый жгут. Если сделаете неправильно – ждите возникновения неисправности через … тысяч км, так как неправильно закреплённый жгут обязательно перетрётся и выдаст ошибку.
Теперь вроде всё. Удачных ремонтов?
2. Lexus RX330

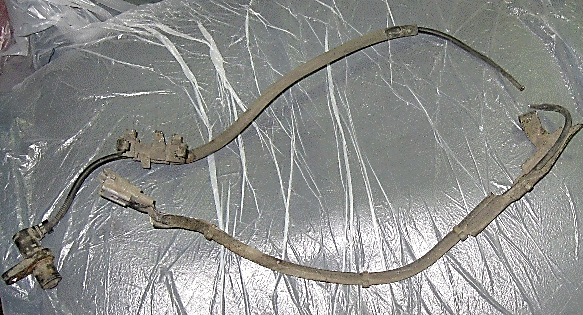

Стандартная ситуация: лампочка на панели приборов, считывание ошибки, подъем машины на подъемнике, внешний осмотр. Неисправность говорит о том, что "неисправен датчик скорости". Опыт говорит, взгляд подтверждает: "Обычная ситуация":
При таком развитии событий, учитывая, что за плечами стоит очередь автомобилей на диагностику и ремонт, раскидываться временем не стоит.
Какой стоит датчик? Обычного типа. Проверка его осуществляется при помощи обычного тестера, по сопротивлению, оно должно быть около 1 Кома. Нет, осциллограф разворачивать, подключать и проверять сигналы не стоит. Нет, смотреть что-то дополнительное при помощи сканера тоже не стоит – тут всё ясно: "Обрыв цепи".
Опыт говорит, взгляд подтверждает: "Обычная ситуация", примета времени – от условий эксплуатации, от старости жгут перетёрся и контакт стал теряться. Проверка простейшая: надо пошевелить жгут в разных местах и одновременно смотреть на прибор. Если в какой-то момент цепь пропадёт\появится, значит, предположение верное.
Клеевая термоусадка спасёт положение. Далее обязательная процедура: клиенту говорится что сделано, как сделано, чем сделано и сколько времени … но клиент перебивает:
- Надёжно?
Ответ классический:
- Самое надёжное – это приобретение и установка нового датчика.
3. Mitsubishi Pajero III
Неисправен передний правый колесный датчик скорости. Машину на подъемник, проводку, жгуты смотрю при помощи прибора FF310 ("Прибор для поиска неисправностей в электрических цепях автомобиля", более подробнее о нём и о других приборах в статье: autodata.ru/article/all/instrumentariy_dlya_avtomobilnoy_diagnostiki/ ).
Место разрыва внутри жгута находится быстро. Но странно – внешне жгут выглядит пристойно, никаких внешних повреждений, почему же тогда прибор показал отсутствие контакта? Прибор соврал? Ну, проверим.

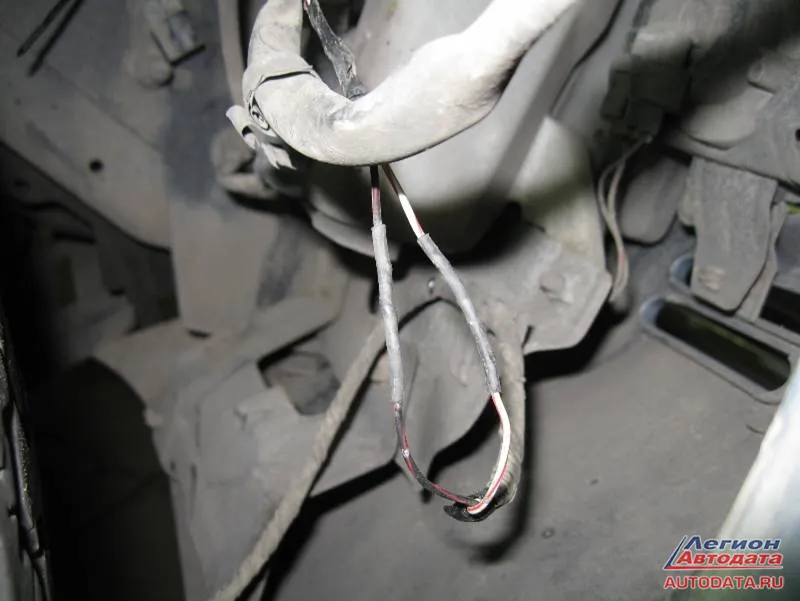

Расплетаю жгут и внимательно осматриваю провода:
Ну вот, всё понятно: в предыдущем автосервисе работу сделали не совсем качественно. Нет, никого не обвиняю, просто сейчас посоветую "как сделать лучше, чтобы потом без претензий со стороны клиента".
Конечно, к ремонту всех электрических автомобильных соединений надо относиться внимательно, но особенно быть щепетильным к тем, которые постоянно соприкасаются с внешней средой. Наше соединение именно такое: снег, дождь, вредные испарения от дорожных химикатов и т.п.
Но внешне, повторюсь, всё было сделано очень качественно. Даже термоусадка на месте. Так в чем же причина?
1. Предыдущие специалисты соеденили провода "школьным способом", то есть, "просто скрутили между собой". Просто скрутили, и даже скрутку не обжали плоскогубцами. Такой вариант возможен, но только не при ремонте автомобильной электропроводки. Провода надо скрутить, обжать и спаять. Прошу обратить внимание, что перед соединением проводов на них уже должна быть одета термоусадочная трубка!
2. После этого на место соединения натягивается термоусадочная трубка. Из-за особенностей эксплуатации термоусадочная трубка должна быть с клеевым слоем (она имеет средний коэффициент усадки и дополнительный термоплавкий слой клея на внутренней стенке. Применяется для усиленной адгезии)

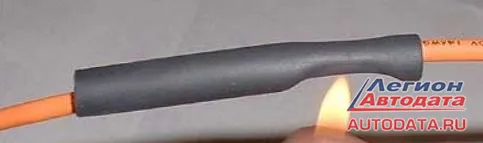

3. Далее в дело идёт тепловой пистолет или обыкновенная зажигалка:
Да, раньше так не делали, вот не было у нас термоусадочной трубки и всё! Использовали изоленту. Сейчас же, когда можно купить всё, для авторемонта надо использовать самое надёжное и проверенное временем.
Конечно, если термоусадка будет соответствовать SAE-AMS-DTL-23053, иметь хорошую устойчивость к моторному маслу, работать в диапазоне температур от минус 40 до + 125 граудсов по Цельсию – это было бы замечательно. Но если такового нет, то просто совет: прежде чем приобретать термоусадку, посмотрите в Интернете что предлагается к продаже и изучите описание продаваемой термоусадки. Может так оказаться, что для использования при ремонте автомобильной проводки термоусадка будет не совсем пригодной.
На панели приборов горит лампочка неисправности системы ABS. Сканер показывает ошибку по заднему левому датчику скорости - С1208.
Возможные причины и места неисправности:
- Неправильная установка датчика частоты вращения
- Ротор датчика частоты вращения колеса
- Разъем или цепь датчика
- Блок управления системами ABS/EBD/TCS
- Датчик частоты вращения колеса
Дальше стараюсь по максимуму выжать первоначальные имеющиеся данные. До капельки. Например, посмотрю реальное состояние всех датчиков скорости:
1 - Проверка исправных датчиков скорости показывает скорость ноль км/ч
2 - Проверка неисправного датчика показывает другие данные:
Полученные данные подтверждают, что "этот датчик скорости – неисправный". Вот теперь можно поднимать машину на подъемник и осматривать.
Прошу осматривать вместе со мной:
И если вы ничего не заметили, то давайте посмотрим на другой, исправный датчик скорости:
Увидели разницу? Если нет, то смотрим другое фото, где показываю причину неисправности:
Отвёрткой показываю зазор. Он заметен.
Это и есть причина неисправности: "Слишком большой зазор между датчиком и задающим кольцом".
Откуда взялся этот зазор?
Как оказалось, предыстория возникновения неисправности такая: владелец автомобиля, человек, наверное, продвинутый, решил самостоятельно снять старый датчик и поставить вместо него новый (скорее всего, он был на какой-то диагностике и там ему сказали где притаилась неисправность).
Вот тут владельца машины ожидал сюрприз: он самостоятельно поставил новый датчик, но неисправность почему-то осталась, это как понимать? Наверняка же расстроился, да? Столько времени потрачено впустую, сил, нервов, денег.
Вот тут можно закончить рассказ и послать дорого читателя в сторону автосервисов. Мол, "там смогут".
Однако, это спорный вопрос, "смогут-не смогут".
Но давайте прямо здесь и сейчас попытаемся понять: "ЧТО было сделано не так? Почему НЕ заработало?". Итак, по пунктам:
1. Был ли проверен каталожный номер датчика скорости при покупке в магазине? Бывает, что номер различается на пару цифр, и так быть не должно. Лучше брать тот номер, который есть в каталоге и указывает конкретно на нужный датчик скорости для конкретного автомобиля.
2. Был ли проверен датчик скорости после приобретения? Задумались? А тут нечего задумываться, сейчас век Интернета, забили в поисковик фразу: "проверка датчика скорости abs" - и получайте текст и картинки:
3. Сравните старый датчик скорости системы ABS с новым, только что приобретённым. Сравнили? Отличий не увидели? Тогда можно переходить к пункту 4. Есть отличия? В размерах? В чём-то ещё? Тогда срочно разворачивайтесь и летите обратно в магазин до его закрытия – менять, срочно менять! И не забудьте захватить с собой старый для образца.
4. Внимательно и просто очень внимательно осмотрите место установки датчика скорости. Если есть чем "дунуть вовнутрь" установочного места – сделайте, тем самым очистите установочный колодец от возможного мусора. Возьмите фонарик (переноску) и постарайтесь заглянуть вовнутрь – надо убедиться, что "там всё чисто". Нет, пальцем туда лазать не надо – не почувствуете. Дунуть при помощи рта? Попробуйте. Если дотянитесь. Но лучше всего использовать насос.
5. Не верьте своим глазам. Возьмите кусок шкурки (наждачной бумаги)
И тщательно ею протрите (прошкурьте) установочное место для датчика скорости. Если вы помните, в моем рассказе именно это явилось причиной неисправности, "увеличенный зазор", вот он, ещё раз на фото, запомните этот момент:
Это всё? Как бы не так. Именно на этом этапе случаются ошибки! Вы, конечно, запомнили в каком месте крепился жгут от старого датчика скорости к корпусу автомобиля? Вот-вот – точно так же закрепите и новый жгут. Если сделаете неправильно – ждите возникновения неисправности через … тысяч км, так как неправильно закреплённый жгут обязательно перетрётся и выдаст ошибку.
Теперь вроде всё. Удачных ремонтов?
2. Lexus RX330
Стандартная ситуация: лампочка на панели приборов, считывание ошибки, подъем машины на подъемнике, внешний осмотр. Неисправность говорит о том, что "неисправен датчик скорости". Опыт говорит, взгляд подтверждает: "Обычная ситуация":
При таком развитии событий, учитывая, что за плечами стоит очередь автомобилей на диагностику и ремонт, раскидываться временем не стоит.
Какой стоит датчик? Обычного типа. Проверка его осуществляется при помощи обычного тестера, по сопротивлению, оно должно быть около 1 Кома. Нет, осциллограф разворачивать, подключать и проверять сигналы не стоит. Нет, смотреть что-то дополнительное при помощи сканера тоже не стоит – тут всё ясно: "Обрыв цепи".
Опыт говорит, взгляд подтверждает: "Обычная ситуация", примета времени – от условий эксплуатации, от старости жгут перетёрся и контакт стал теряться. Проверка простейшая: надо пошевелить жгут в разных местах и одновременно смотреть на прибор. Если в какой-то момент цепь пропадёт\появится, значит, предположение верное.
Клеевая термоусадка спасёт положение. Далее обязательная процедура: клиенту говорится что сделано, как сделано, чем сделано и сколько времени … но клиент перебивает:
- Надёжно?
Ответ классический:
- Самое надёжное – это приобретение и установка нового датчика.
3. Mitsubishi Pajero III
Неисправен передний правый колесный датчик скорости. Машину на подъемник, проводку, жгуты смотрю при помощи прибора FF310 ("Прибор для поиска неисправностей в электрических цепях автомобиля", более подробнее о нём и о других приборах в статье: autodata.ru/article/all/instrumentariy_dlya_avtomobilnoy_diagnostiki/ ).
Место разрыва внутри жгута находится быстро. Но странно – внешне жгут выглядит пристойно, никаких внешних повреждений, почему же тогда прибор показал отсутствие контакта? Прибор соврал? Ну, проверим.
Расплетаю жгут и внимательно осматриваю провода:
Ну вот, всё понятно: в предыдущем автосервисе работу сделали не совсем качественно. Нет, никого не обвиняю, просто сейчас посоветую "как сделать лучше, чтобы потом без претензий со стороны клиента".
Конечно, к ремонту всех электрических автомобильных соединений надо относиться внимательно, но особенно быть щепетильным к тем, которые постоянно соприкасаются с внешней средой. Наше соединение именно такое: снег, дождь, вредные испарения от дорожных химикатов и т.п.
Но внешне, повторюсь, всё было сделано очень качественно. Даже термоусадка на месте. Так в чем же причина?
1. Предыдущие специалисты соеденили провода "школьным способом", то есть, "просто скрутили между собой". Просто скрутили, и даже скрутку не обжали плоскогубцами. Такой вариант возможен, но только не при ремонте автомобильной электропроводки. Провода надо скрутить, обжать и спаять. Прошу обратить внимание, что перед соединением проводов на них уже должна быть одета термоусадочная трубка!
2. После этого на место соединения натягивается термоусадочная трубка. Из-за особенностей эксплуатации термоусадочная трубка должна быть с клеевым слоем (она имеет средний коэффициент усадки и дополнительный термоплавкий слой клея на внутренней стенке. Применяется для усиленной адгезии)
3. Далее в дело идёт тепловой пистолет или обыкновенная зажигалка:
Да, раньше так не делали, вот не было у нас термоусадочной трубки и всё! Использовали изоленту. Сейчас же, когда можно купить всё, для авторемонта надо использовать самое надёжное и проверенное временем.
Конечно, если термоусадка будет соответствовать SAE-AMS-DTL-23053, иметь хорошую устойчивость к моторному маслу, работать в диапазоне температур от минус 40 до + 125 граудсов по Цельсию – это было бы замечательно. Но если такового нет, то просто совет: прежде чем приобретать термоусадку, посмотрите в Интернете что предлагается к продаже и изучите описание продаваемой термоусадки. Может так оказаться, что для использования при ремонте автомобильной проводки термоусадка будет не совсем пригодной.
