Системы стабилизации холостого хода. Часть 1

01.05.2007

 Системы стабилизации холостого хода (часть 1)

С точки зрения теории автоматического регулирования (ТАР), эти системы относятся к замкнутым системам с обратной связью. В чем это выражается?

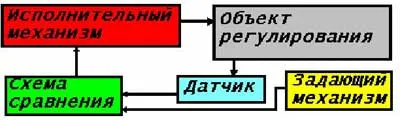

Как любая система, система АР (автоматического регулирования) имеет замкнутый контур:


                рис.1

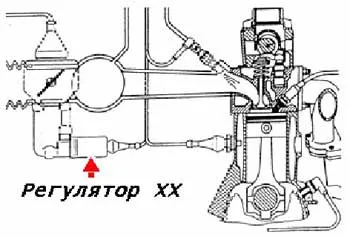

В обход дроссельной заслонки ставится регулятор холостого хода. Он находится в так называемом байпасном канале (от английского слова by pass – «миновать мимо»):


                             рис.2


Исполнительным механизмом является регулятор холостого хода. Устройство рассмотрим чуть позднее.

Датчиком (см. рис.1), является датчик скорости вращения двигателя. Неважно, как он устроен. Его задача – определить реальную скорость вращения двигателя. В качестве этого датчика может использоваться:
1.Датчик коленвала.
2.Датчик распредвала.
3.Датчик скорости вращения двигателя.

Объект регулирования – это двигатель, точнее частота его вращения.

Схема сравнения, расположенная в блоке управления двигателем, сравнивает реальную частоту вращения двигателя с той, которая необходима в данный момент (заданную задающим механизмом) и выдает команду исполнительному механизму больше или меньше открыть обходной (байпасный) канал для подачи дополнительного воздуха. Таким образом, обороты холостого хода всегда держатся на заданном уровне.

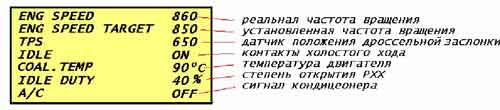

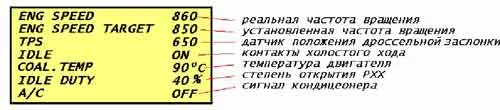

На экране сканера мы видим следующую картину:

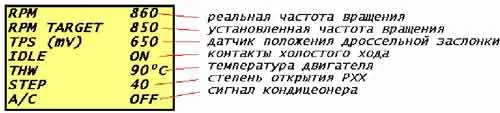

Или такую:




А вот теперь мы нажимаем на педаль газа. Нам уже система стабилизации ХХ не нужна! Нам ехать надо, повышать обороты – а эта система будет стремиться вернуть их к установленным?!
При размыкании контактов холостого хода в датчике положения дроссельной заслонки, петля "обратной связи" размыкается, и система перестает отслеживать установленную частоту вращения двигателя. Более того, регулятор ХХ (холостого хода) по командам с ЭБУ (Электронный Блок Управления) двигает его в сторону увеличения оборотов ХХ. При резком отпускании педали газа (торможении) система «подхватывает» обороты на уровне порядка 1000-1500 об \ мин и плавно опускает их до оборотов холостого хода, не давая двигателю заглохнуть на переходных режимах.
Таким образом, наличие параметра IDLE является основополагающим в работе системы стабилизации холостого хода.

Что мы видим в действительности? Двигатель имеет пониженные обороты ХХ? Вместо чистки каналов дроссельной заслонки давайте накрутим винт регулировки ее начального положения! Обороты возросли? Плати деньги и уезжай! А то, что параметр IDLE изменился с ON на OFF и система перестала поддерживать обороты ХХ (про TPS - то забыли!) – это уже неважно…
