Системы стабилизации холостого хода. Часть 2

08.05.2007

Итак, с чего начнем проверку системы стабилизации холостого хода?
Первым делом проверяем наличие импульсов на регулятор холостого хода (РХХ).
Но мы не знаем, какого типа РХХ установлен на данном автомобиле! Смотрим в район дроссельной заслонки. Мы можем увидеть 3 типа регуляторов:

Соленоидный тип



На разъеме видим всего лишь 2 контакта (2 pin).

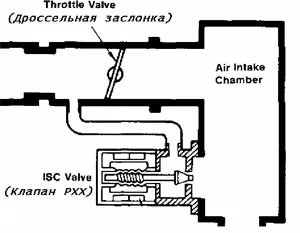

Принцип действия очень прост. На соленоид подается напряжение 12 вольт. Он втягивает сердечник, сердечник открывает байпасный канал – подается дополнительный воздух – обороты ХХ возрастают. Напряжение пропадает – сердечник под действием пружины перекрывает байпасный канал – обороты падают.
Но нам не нужен полностью открытый или полностью закрытый байпасный канал. Нам нужно открыть его на необходимую величину. В данных регуляторах для открытия их на необходимую величину применяется метод Широтно-Импульсной Модуляции (ШИМ). На обмотку сначала подается короткий импульс на открытие, затем долгое время импульс отсутствует (клапан закрыт).

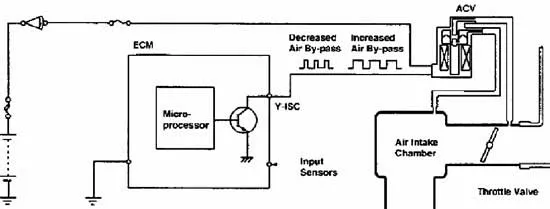

Это показано на рисунке (а - "закрыто", б - "открыто" - см. стрелки):




Импульсы подаются с большой частотой и клапан не успевает открываться или закрываться полностью – вибрирует с высокой частотой в каком то среднем положении, задаваемой шириной импульсов. Чем шире импульс (скважность) – тем на большую величину открыт клапан. Изменяя ширину импульсов (скважность импульсов) можно менять степень открытия данного клапана.

Роторный тип




В байпасный канал ставится ротор, который либо открывает, либо закрывает канал дополнительной подачи воздуха.

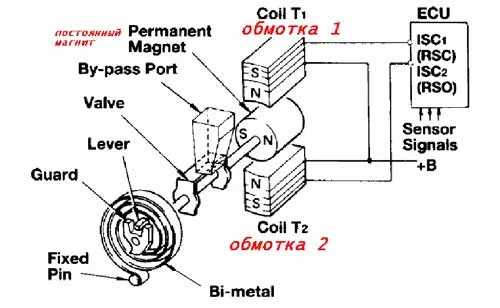

Конструктивно он сделан следующим образом:

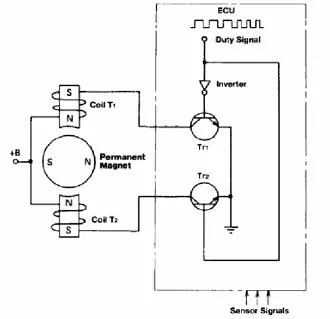

Принцип управления очень похож – подавая широтно-импульсно модулированные сигналы в обе обмотки, блок управления меняет степень открытия байпасного канала – меняются обороты. Схема управления приобретает следующий вид:


РХХ данного типа имеет 3 контакта (3 pin) - один общий провод (+В) и 2 управляющих. Осциллограммы на них не нормируются, главное наличие импульсного сигнала 12 вольт.

Шаговый тип




Принцип действия шагового двигателя прост: кольцевой магнит и 4 обмотки, расположенные под углом 90 градусов.

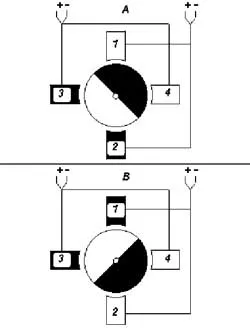

Импульсы подаются последовательно в обмотки 1-4-2-3. Полюса кольцевого магнита поочередно притягиваются к эти магнита последовательно притягиваются к обмоткам – происходит вращательное д движение ротора, которое через червячную  передачу открывает или закрывает байпасный
канал. Для движения в обратную сторону импульсы подаются в последовательности 1-3-2-4 .
Как мы видим, для первых двух типов регуляторов импульсы подаются постоянно. Для шагового РХХ при установившемся режиме холостого хода без внешних воздействий (когда не требуется корректировка оборотов ХХ) блок управления может и отключить управляющие импульсы (червячная передача остается в том же положении – под действием потока воздуха своего положения не меняет).
