Системы стабилизации холостого хода. Часть 3

19.06.2007

Системы стабилизации холостого хода (часть 3)

Продолжим проверку. Проверяем наличие импульсов на регулятор холостого хода (РХХ)

1. Импульсы есть.

Без осциллографа нам тут не обойтись. Смотрим величину и скважность этих импульсов.

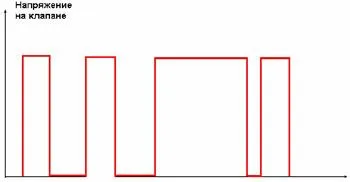

РХХ у нас не шагового типа. Импульсы мы видим следующего типа:




Вместо прямоугольных импульсов мы можем увидеть заваленные фронты. Это нормально – не забываем про индуктивность обмоток. Скважность импульсов может меняться - нас интересует факт их наличия.
На сканере в разделе DATA STREEM видим следующий параметр:




Параметр IDLE «0 %» соответствует полностью закрытому регулятору холостого хода.
«100 %» - полностью открытому. Значение 50% означает, что система готова отработать обороты холостого хода, как и в сторону увеличения, так и в сторону уменьшения.
Конкретное значение данного параметра смотрим в мануалах. Например, фирма TOYOTA дает именно 50 %, другие фирмы предпочитают 30%.
Ну а если у нас шаговый двигатель?

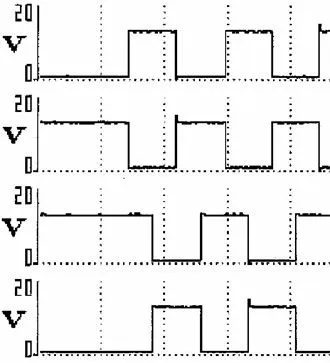

Импульсы приобретают следующий вид:


Расположение импульсов не нормируется - главное их наличие по всем каналам. Величина импульсов строго должна соответствовать 12 вольт (5 вольтовые регуляторы встречаются достаточно редко….).
На сканере в разделе DATA STREEM мы видим параметр:




Что это означает? При включении зажигания шаговый двигатель тестирует сам себя. Проходит от одного крайнего положения до другого. Примерное количество шагов колеблется от 100 до 200. STEP 30 означает, что в сторону уменьшения оборотов система способна сделать 30 шагов, в сторону увеличения – максимальное значение минус 30 шагов.
Предположим, у нас загрязнится дроссельная заслонка. Количество проходящего воздуха уменьшиться. Обороты упадут, регулятору холостого хода придется на большее значение открыть байпасный канал. В DATA STREEM мы увидим совсем другой параметр:




Когда это значение приблизится к максимальному, система потеряет способность корректировать обороты в сторону увеличения. При полностью исправной системе стабилизации холостого хода получим нестабильные обороты.
Чистка дроссельной заслонки и байпасного канала – это не роскошь, а обычное техническое обслуживание.
Ну что же, заслонку в порядок привели, а обороты ХХ по-прежнему нестабильные. Проверяем сам регулятор ХХ. Проверяем сопротивление обмоток. Данные берем из мануалов, но на практике достаточно того, чтобы оно было. На шаговых регуляторах сопротивление всех обмоток должно быть примерно одинаковым. Обрыв обмоток – достаточно часто встречающийся дефект. Дело в том, что обмотки, как правило, заливаются компаундом с коэффициентом теплового расширения равным коэффициенту теплового расширения самой обмотки. Но идеала не бывает, и при нагреве-охлаждении происходит ее обрыв.
Другой дефект – заедание или люфт самого клапана. Либо грязь, либо механический износ. Теория автоматического регулирования достаточно подробно рассматривает устойчивость системы в этом случае. Не углубляясь в долгие математические расчеты, заметим, что данный дефект способен нарушить работу системы вплоть до автоколебательного режима. Обороты начинают «плавать». Такие регуляторы подлежат замене.

                      2.Импульсов нет.

Обычно в таких случаях ставиться диагноз «Замена блока управления». Действительно, выход из строя выходных каскадов, управляющих регулятором – не такой уж и редкий дефект.
Но не будем торопиться. Блок управления бракуется только лишь в том случае, если проверены все питания (массы) и все входящие импульсы.
Проверяем питание (массу) на клапане. Далее проверяем входные сигналы. Вспоминаем, что необходимо для работы системы.

1. Данные о реальной скорости вращения двигателя. Они сравниваются с заданными для данного режима, и система стабилизации принимает решение об увеличении или уменьшении оборотов. Эти импульсы берутся с датчиков системы зажигания, и их отсутствие вызывает так же сбой в работе других систем (топливоподача, тахометр и пр.)
2. Датчик температуры охлаждающей жидкости. По его показаниям на холодном двигателе система стабилизации держит повышенные (прогревочные) обороты холостого хода. Сбой в работе этого датчика также вызывает сбой в работе других систем (топливоподачи, например)
3. Датчик положения дроссельной заслонки. Точнее, его контакты холостого хода. При отпущенной педали газа они должны быть замкнуты.



При небольшом нажатии на педаль газа они должны разомкнуться.



В датчиках, у которых отсутствуют эти контакты, данные об отпущенной педали газа рассчитываются блоком управления по выходному напряжению самого датчика.
Как используется этот сигнал? Дело в том, что при нажатии на педаль газа (мы увеличиваем обороты) необходимость в системе стабилизации холостого хода отпадает (обороты мы регулируем дроссельной заслонкой). Более того, при размыкании этих контактов регулятор (особенно это относиться к регуляторам шагового типа) происходит следующее: регулятор приоткрывается до уровня, соответствующего оборотам 1000 – 1200 об/мин. При резком отпускании педали газа система «подхватывает» обороты на этом уровне и плавно опускает их до уровня холостого хода. Таким образом, сигнал контактов холостого хода является тем сигналом, который включает систему стабилизации ХХ в работу. При постоянно разомкнутых контактах (например, разрегулирована дроссельная заслонка или сбит датчик положения дроссельной заслонки) система стабилизации поддерживать обороты холостого хода не будет.
Заметим так же, что на системах с шаговым двигателем импульсы на него могут отсутствовать в случае стабильной работы двигателя на холостом ходу (нет необходимости какой либо регулировки). Для проверки импульсов в этом случае систему необходимо «спровоцировать»- включить какую нибудь нагрузку (фары, кондиционер), либо просто сделать перегазовку.
И только после всех этих проверок есть основания для браковки электронного блока управления.
