Skoda Octavia. Вакуум

05.05.2016

Разве нужно усиливать вакуум?
Как оказывается, нужно!

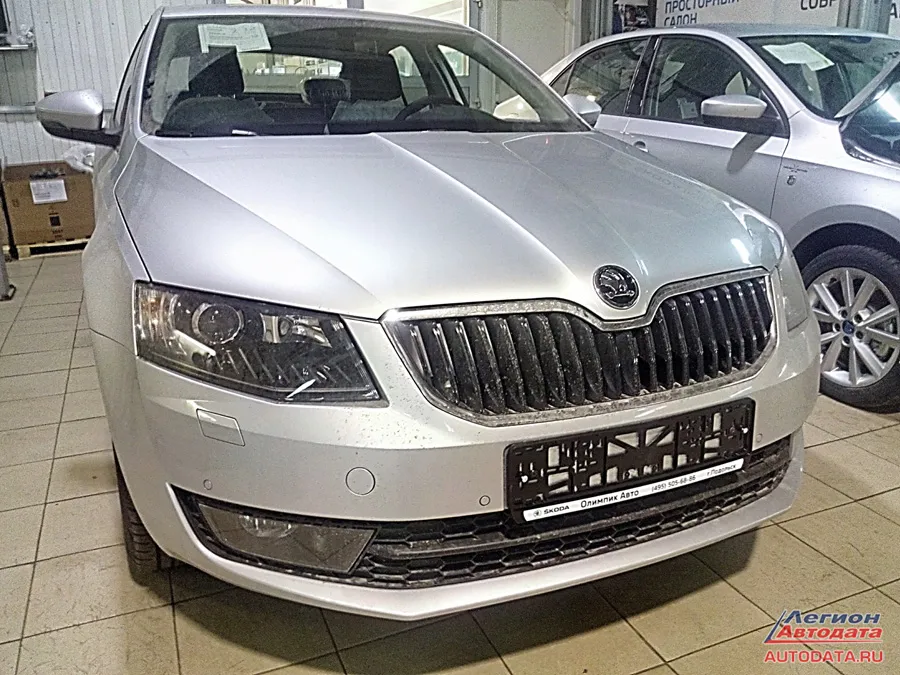

Приезжает новая Октавия.

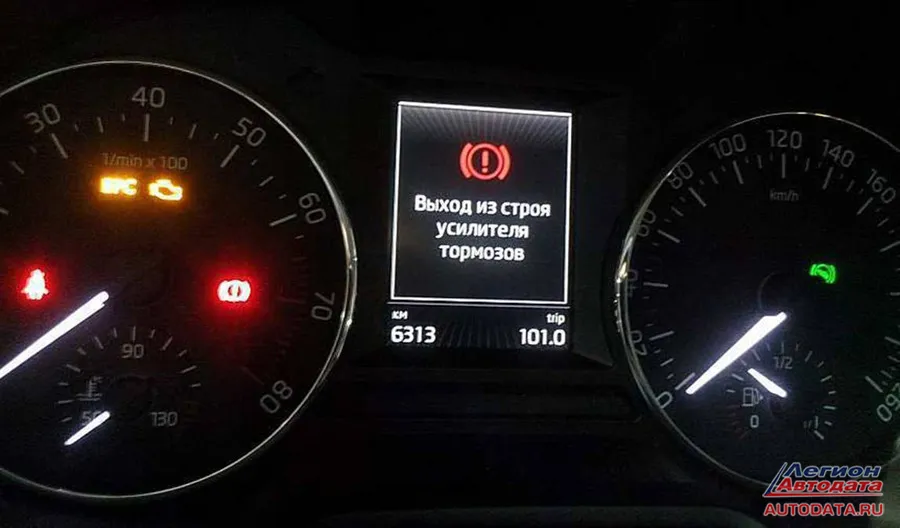

Ну как приезжает. Привозят. На эвакуаторе. Понятно дело, не заводится. Ясно, что ко мне. Хозяин в истерике - новая машина мало того, что не заводится, так ещё и усилитель тормозов не работает. Прям так на панели и написано. И знак восклицательный. Тут любой занервничает.

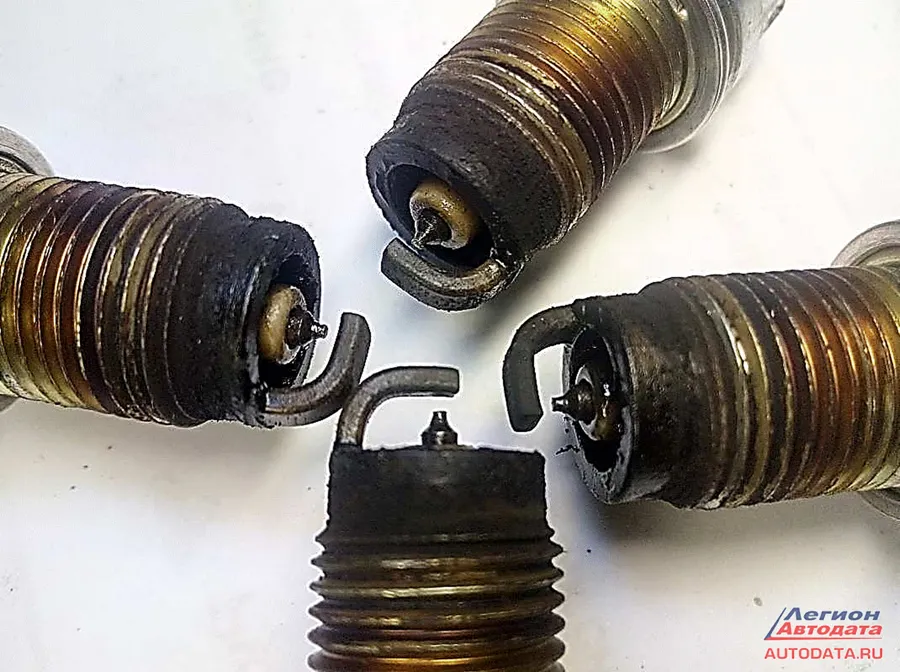

Завели-то её быстро. Хозяин рассказал, что предыдущим вечером завёл и переставил машину на парковке. На улице минус 15 градусов. Завёл-переставил-заглушил. Утром не заводится. Первая мысль - залил свечи. Так и есть…


Достал, просушил, закрутил. Завелась с полтычка. Одной проблемой меньше. Но что же с тормозами?

Про вакуумный усилитель тормозов, наверное, слышали все автолюбители. Как он работает, подробно останавливаться не буду. Надо просто запомнить, что Вакуумный Усилитель Тормозов есть на большинстве автомобилей. Он является основным потребителем вакуума, не принимая в расчёт разные актюаторы, что тоже работают за счёт разряжения. Грубо говоря - если нет вакуума - нет тормозов. Если кто буксировал авто с неработающим двигателем, знает, что давить на тормоз надо раз в десять сильнее, чтоб остановиться. Отсюда вывод - вакуум создаёт двигатель. Работающий двигатель. Чем меньше открыта дроссельная заслонка, тем больше разряжение. На дизелях, например, дросселя вообще нет, там специальный вакуумный насос устанавливают для этих целей.

Зачем нужно разряжение, он же вакуум, в автомобиле, надеюсь, разобрались. Так в каких случаях его может не хватать? Опять, привет экологам! Опять нормы Евро. Бензиновый двигатель так устроен, что дроссельная заслонка очень редко бывает открыта полностью, только в режиме полной нагрузки. В основном, дроссель частично перекрывает воздушный канал. Соответственно, это создает дополнительные потери на всасывание, а значит, меньший КПД. Что же делают наши экологи? А давайте максимально откроем дроссельную заслонку! Ну конечно, благо впрыск у нас непосредственный и двигатель может работать на бедной смеси. Замечательно, дроссель открыт, КПД выше, расход меньше, выхлоп чище! Ага, только разряжения, и, соответственно, тормозов у нас нет. Да и оксиды азота выше всяких норм.В конечном счёте, из-за этого и отказались от сверхбедных смесей. Ну а проблему с нехваткой разряжения для вакуумного усилителя решили с помощью дополнительного вакуум-насоса. Также, помимо этого его устанавливают на автомобили с АКПП из-за особенности работы гидротрансформатора.

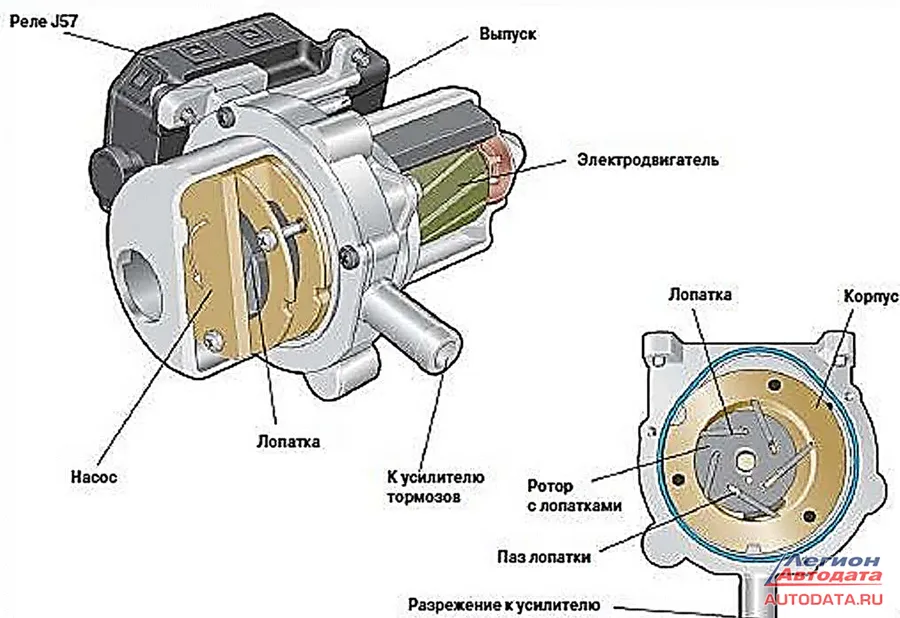

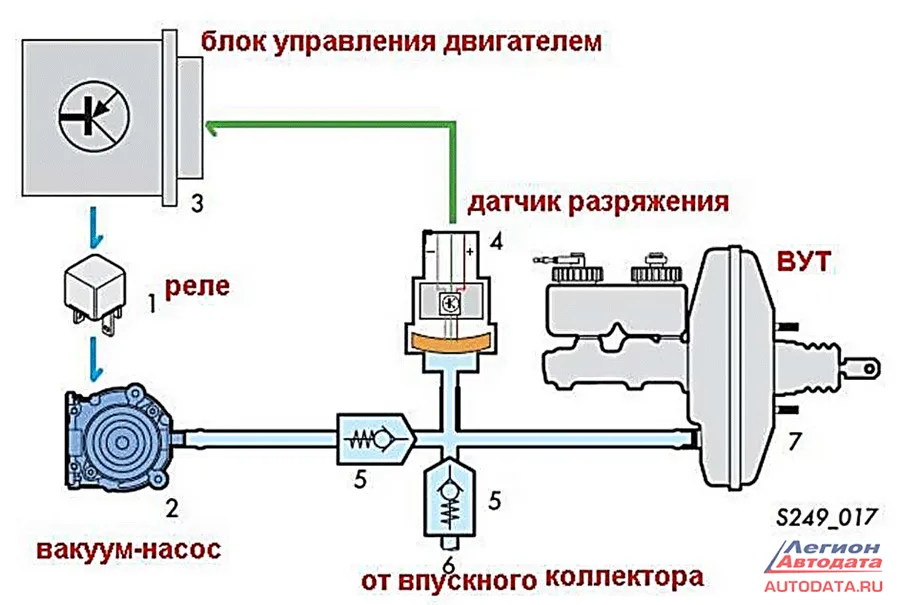

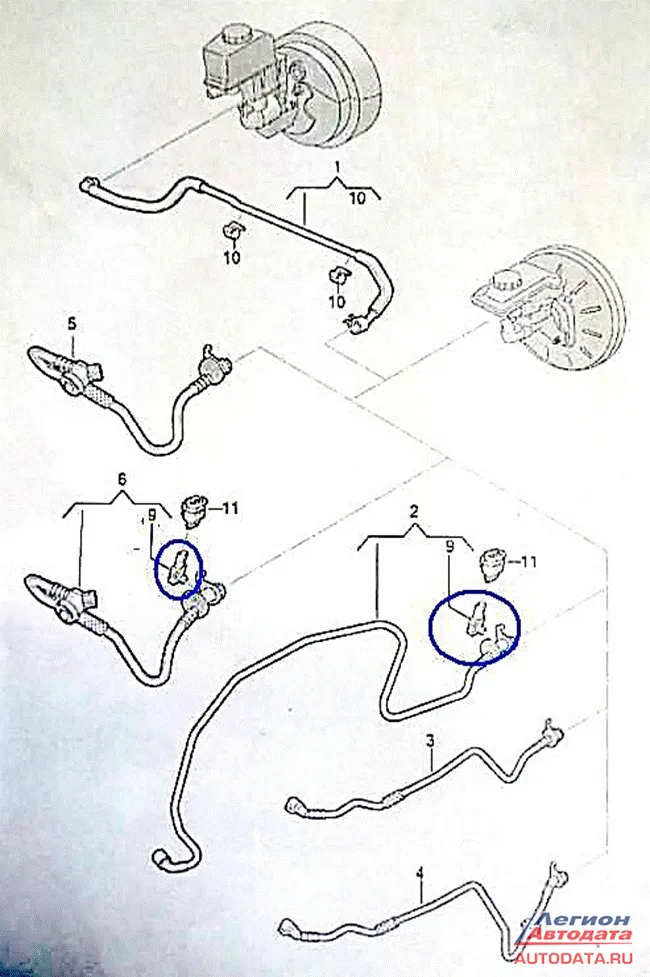

Вот и добрались до этого загадочного устройства. Хотя ничего сложного, обычный лопастной насос с электроприводом. Включается по команде с блока двигателя. На рисунке видно, что блок управления двигателем следит за разряжением с помощью специального датчика разряжения.

В статье "датчик пустоты" уже рассказывал, что этот самый датчик имеет свои болячки – либо провод возле самого разъёма ломается, либо проводочки на блоке ABS идут с простыми, не позолоченными контактами.

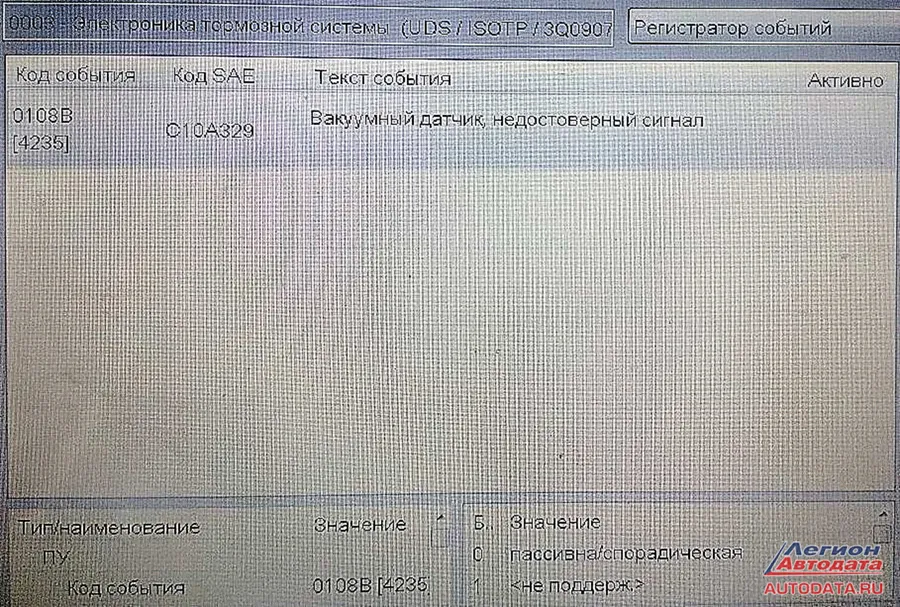

Но там проблема была на Октавии предыдущего поколения. И диагностике тот датчик не поддавался. Здесь же у нас более продвинутая система. Также имеется ошибка в блоке ABS. Кстати, так и не понял, почему по всем правилам датчик разряжения должен быть подсоединён к блоку управления двигателем, а ошибка всегда в блоке ABS. Видать, решили, что пусть ABS по CAN шине передаёт значения в блок двигателя.



Итак, у нас возникает ошибка по датчику разряжения. На работающем двигателе всё хорошо, тормоза работают, вакуум есть. Но стоит заглушить двигатель и несколько раз нажать на педаль тормоза, как педаль становится "каменной" и прожимается совсем чуть-чуть.

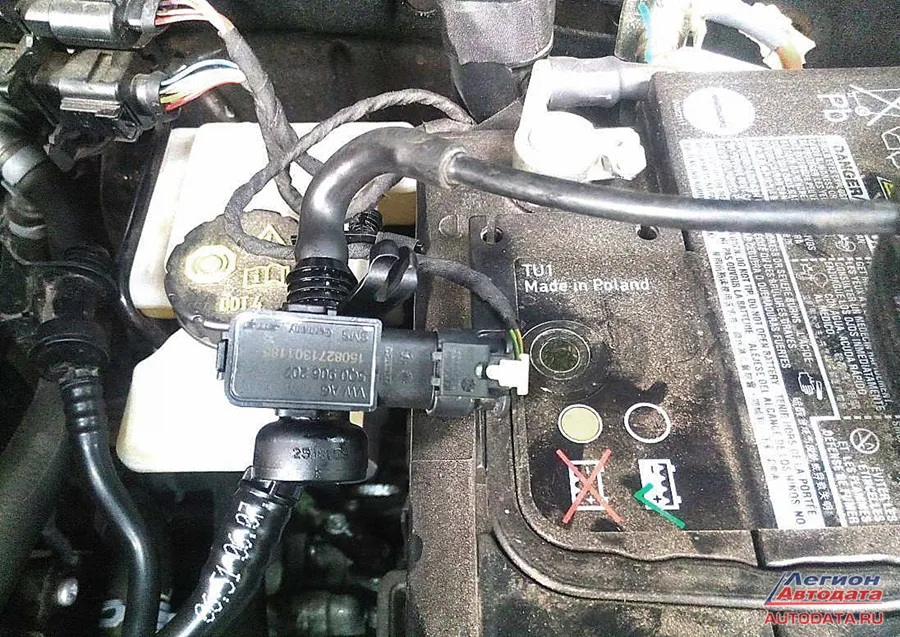

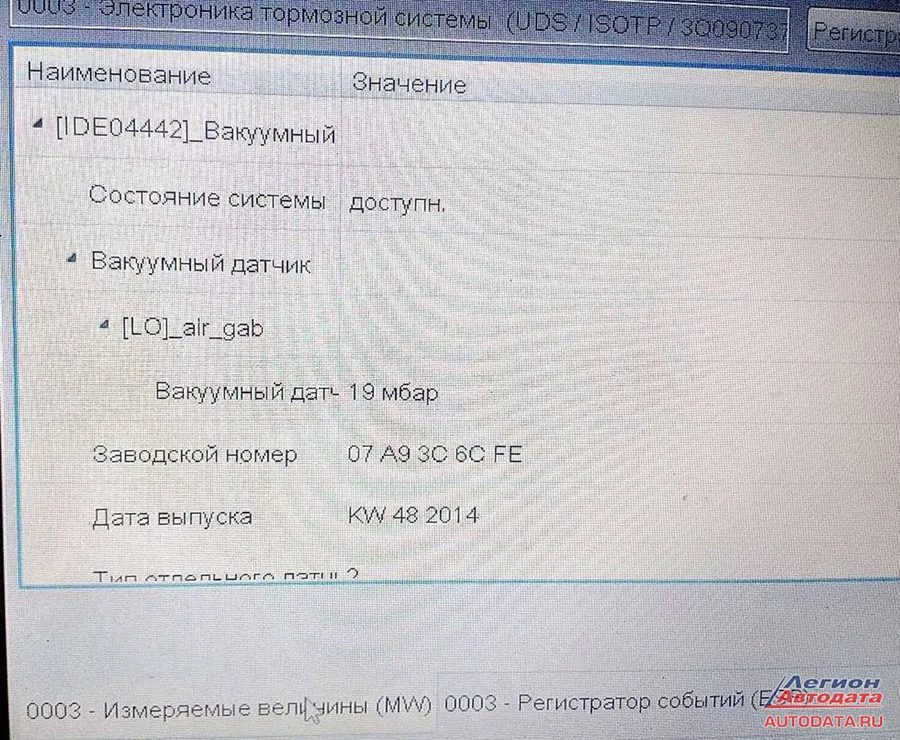

Это нормально - разряжение отсутствует. Ненормально то, что при этом возникает ошибка. Хорошо, что в Октавии нового поколения в блоке можно считать показания с нашего датчика. При заведённом моторе вполне нормальное отрицательное давление -600…-800 мбар - разряжение. А при заглушенном откуда-то появляется избыточное давление 19 мбар. Что за ерунда? Атмосферное давление должно показывать, а значит 0 мбар. Вынимаю датчик на чистый воздух, благо стоит почти на вакуумном усилителе. Те же 19 мбар. Неисправен сам датчик? Надо бы проверить, машина-то совсем новая.

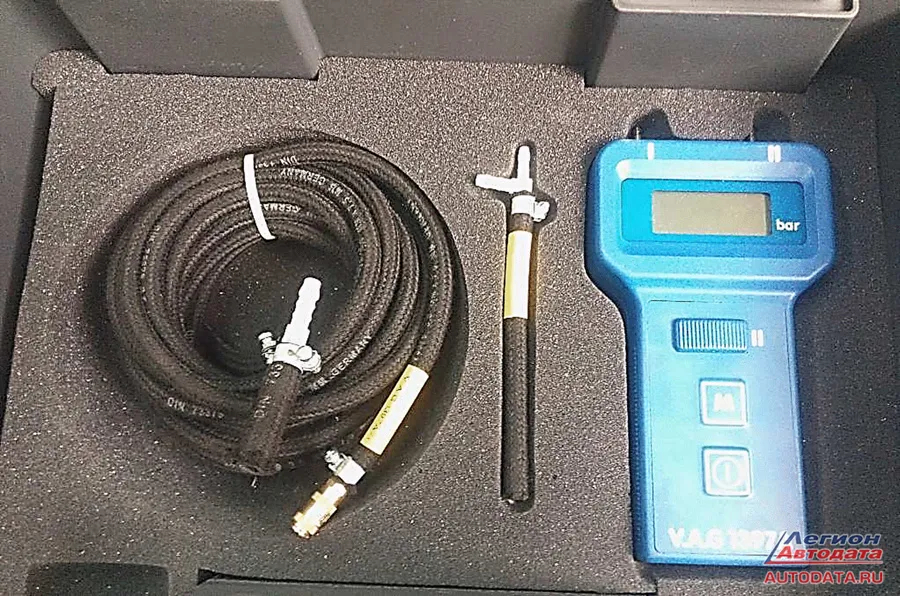

Достаю ещё один замечательный приборчик. Вообще-то он для проверки давления турбины, но мне и здесь пригодится. Ведь измеряет он давление воздуха, или разряжение, не важно. Собираю с помощью подручных переходников хитрую конструкцию.

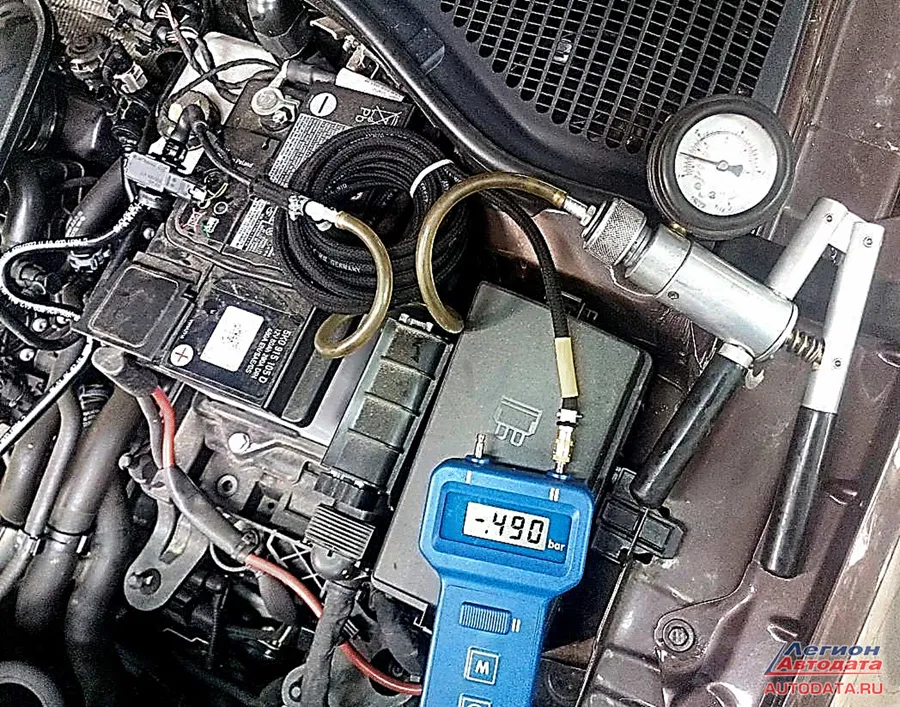

Подключаю вакуумный пистолет и сравниваю показания с прибора и то, что считывает блок управления с датчика. Во всём диапазоне разница 20 мбар. Вот тебе и новая машина! По правилам Skoda эксплуатировать такую запрещено. Поэтому в ожидании пустякового датчика ей пришлось томиться у нас почти неделю.




Кстати, на этой машине дополнительный вакуум-насос отсутствует. Как выяснил, их ставят только на автомобили с автоматической коробкой передач и без ESP. В остальных случаях для создания необходимого разряжения блок управления просто прикрывает дроссельную заслонку.


Иноземцев Т.А.
© Легион-Автодата


Иноземцев Тимофей Александрович
г.Подольск. Тел.: +7 (925) 451-06-83. E-mail: avto-mexanic@mail.ru
