Škoda Yeti - проблемы на впуске

30.01.2014

Детские болезни автомобиля Skoda Yeti (Шкода Йети) с мотором 1.2 литра, турбо, TSI

Этот автомобиль стал у нас довольно частым гостем …

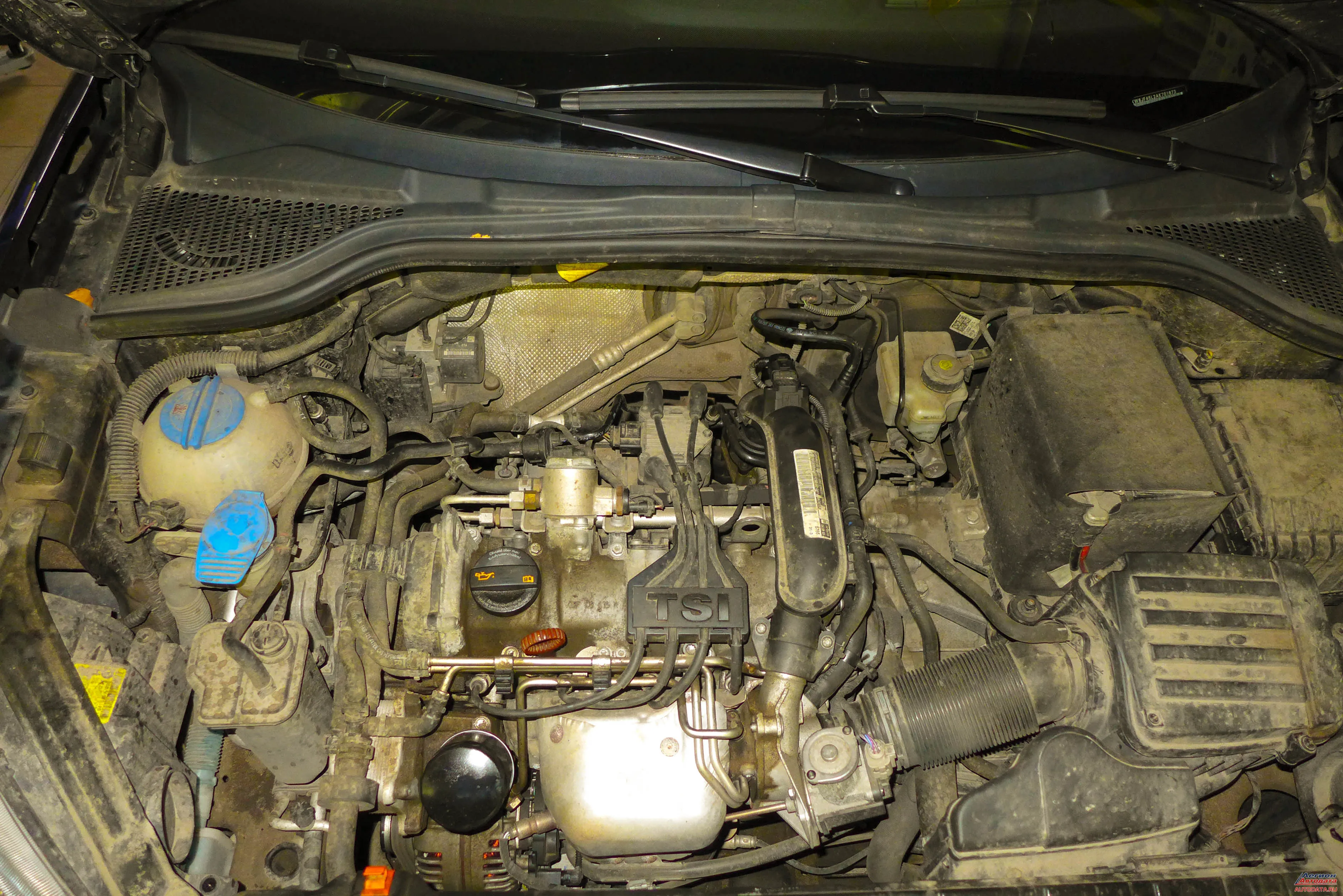

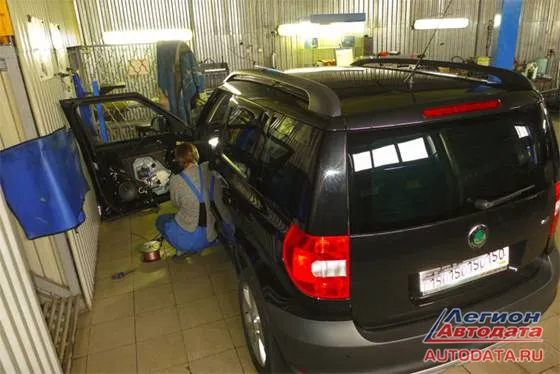

Из названия автомобиля видно и сразу привлекает внимание: «Мотор объемом 1.2 литра». А без «турбо» и системы TSI этому мотору было бы довольно тяжело таскать такой кузов: на фото разгар работы по устранению крайней неисправности за период обслуживания в нашем автосервисе.

Но начну с самого начала: сначала был слышен звук мотора, потом из-за поворота появилась эта Шкода. По звуку стало понятно: «С мотором что-то не так»… Заглянул в салон, увидел горящую лампочку давления масла и сказал клиенту:

- Вам сначала надо обратиться к механикам, горящая лампочка по маслу – это к ним.

Автомобиль был перенаправлен на слесарный пост, где наши специалисты после вскрытия масляного поддона определили неисправность: «забит маслоприемник». Причем забит не каким-то мусором, а «чем-то, напоминающим гудрон», как сказал специалист поста слесарных работ Сергей.

Но владелец удивился и сказал, что техническое обслуживание он проходил и проходит регулярно, как и положено: один раз в пятнадцать тысяч километров.

После устранение данной неисправности мотор завели, дали ему немного поработать и двигатель стал оживать, звук его работы стал намного мягче, лампочка на панели приборов больше не загоралась. Слесарный пост – это было только начало. Сергей увидел, что на панели приборов лампочка давления масла погасла, зато загорелись другие: «курсовая устойчивость» и «проверьте двигатель». И опять автомобиль перемещается на первоначальное место, на пост автомобильной диагностики и ремонта, то есть, к нам.

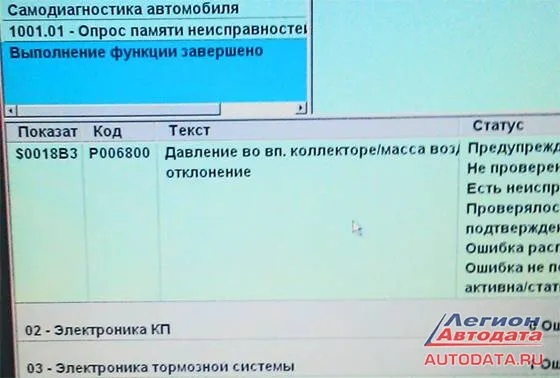

Для диагностики применяется оригинальный сканер, который показывает вот такую ошибку:



На этом двигателе есть три датчика давления:

1 – контроль давления во впускном коллекторе

2 – контроль давления вакуума на вакуумном усилителе (мотор TSI, разряжения недостаточно и стоит вакуумный насос)

3 – контроль давления турбины

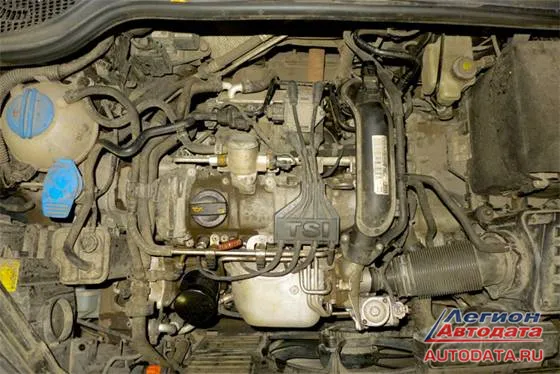

Вот так выглядит этот двигатель и при внимательном рассмотрении вы легко эти датчики определите:

Из практики работы с подобными моторами знаю, что одной из причин появления этой ошибки может являться элементарная загрязнённость датчиков. Однако их тщательная очистка не помогла.

Пока автомобиль работал на холостом ходу (тут нужно какое-то время, чтобы выгнать всё лишнее масло из интеркулера – он встроен во впускной коллектор и имеет жидкостное охлаждение), продолжал думать и анализировать сложившуюся ситуацию. Потом заглушил мотор и стал более детально искать информацию. Все справочники, сервисные мануалы, руководства и прочие источники технической информации по теме вопроса говорили о том, что «надо проверить то, другое, измерить напряжение там-то… проверить, нет ли подсоса» … однако всё было проверено и отклонений не нашел. Подумал: «А что ещё может влиять на эту неисправность?».

Наконец добрался до узла дроссельной заслонки, на вид там всё было чисто, но мне почему-то хотелось обязательно туда заглянуть - просто тянуло посмотреть... Что и было сделано.

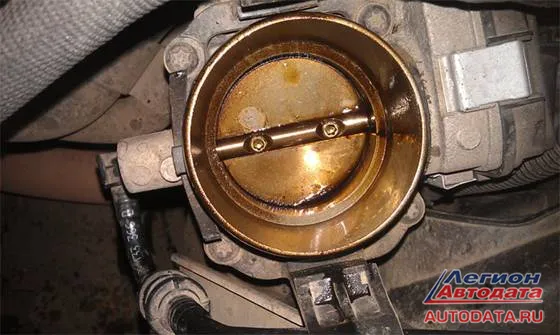

Действительно, внешне всё было чисто и не вызывало никаких подозрений:

Но, несмотря на кажущуюся чистоту – этой чистоте не поверил, перестраховался и дроссельная заслонка была аккуратно прочищена (как её правильно чистить вы можете прочитать и в статьях Легион-Автодата, и на форуме Легион-Автодата: autodata.ru/article/ , http://forum.autodata.ru/index.php ).

После этого с некоторым нетерпением запустил двигатель и провел адаптацию дроссельной заслонки. Что оказалось: ошибок по мотору не стало после чистки дроссельной заслонки, а ошибка по давлению исчезла после адаптации.

Прогреваясь, мотор стал входить в рабочий режим. А я вот что подумал: «Подозрения оказались оправданными: турбина на этом моторе интересная, она является как бы насосом для системы вентиляции картерных газов, патрубок системы картерных газов имеет выход непосредственно перед забором воздуха турбины … и по всей вероятности, вследствие установки не оригинального воздушного фильтра или определенной степени его загрязнённости, турбина засасывает чрезмерное количество паров масла во впускной коллектор, а масло, сгорая, тем самым коксует мотор».

Воздушный фильтр был заменен на оригинальный, а клиенту посоветовали менять его через каждые десять тысяч километров и делать химическую промывку форсунок как профилактику коксования мотора. Через какое-то время машина снова была у нас для проверки, мы ее посмотрели и убедились, что после проведенных нами операций дроссельная заслонка, впускной коллектор чистые, без следов загрязнений маслом.

Проблема по мотору и ошибкам была решена, однако через какое-то время этот автомобиль опять оказался у ворот нашего бокса, но на этот раз с другими неприятностями для клиента: перестала работать индикация открывания-закрывания дверей. И все происходило довольно хитро: если дверь водителя открыть до половины – индикация показывает это, а стоит дверь довести до полного открытия – всё, индикация показывает, что дверь закрыта. Причем в этот момент индикация на задней двери так же не работала.

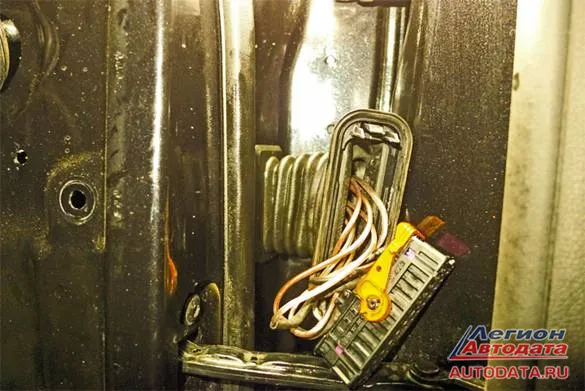

Автомобиль выпуска 2010 года, как говорят про такие – «продвинутый», и большинство неисправностей можно просмотреть при помощи оригинального сканера. Посмотрел. Оказалось, что при полном открывании дверей, связи с блоком управления водительской двери не было, как не было связи с блоком задней левой двери. Схематика тут такая: управление идет по шине CAN, подходит только питание и сам CAN. Проводов немного. Блоки управления стоят в каждой двери. Смотрю дальше: при закрывании двери связь восстанавливается. Опыт подобной работы уже был, поэтому сразу заглянул в жгут проводов идущий к двери, задрав для этого резиновый кожух. И вот оно!... (на фото ниже).

Работа, на первый взгляд, простая, ничего сложного!

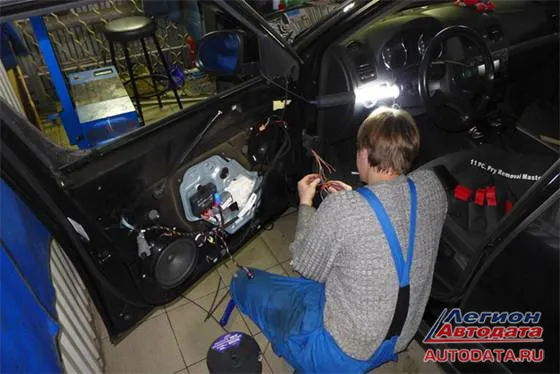

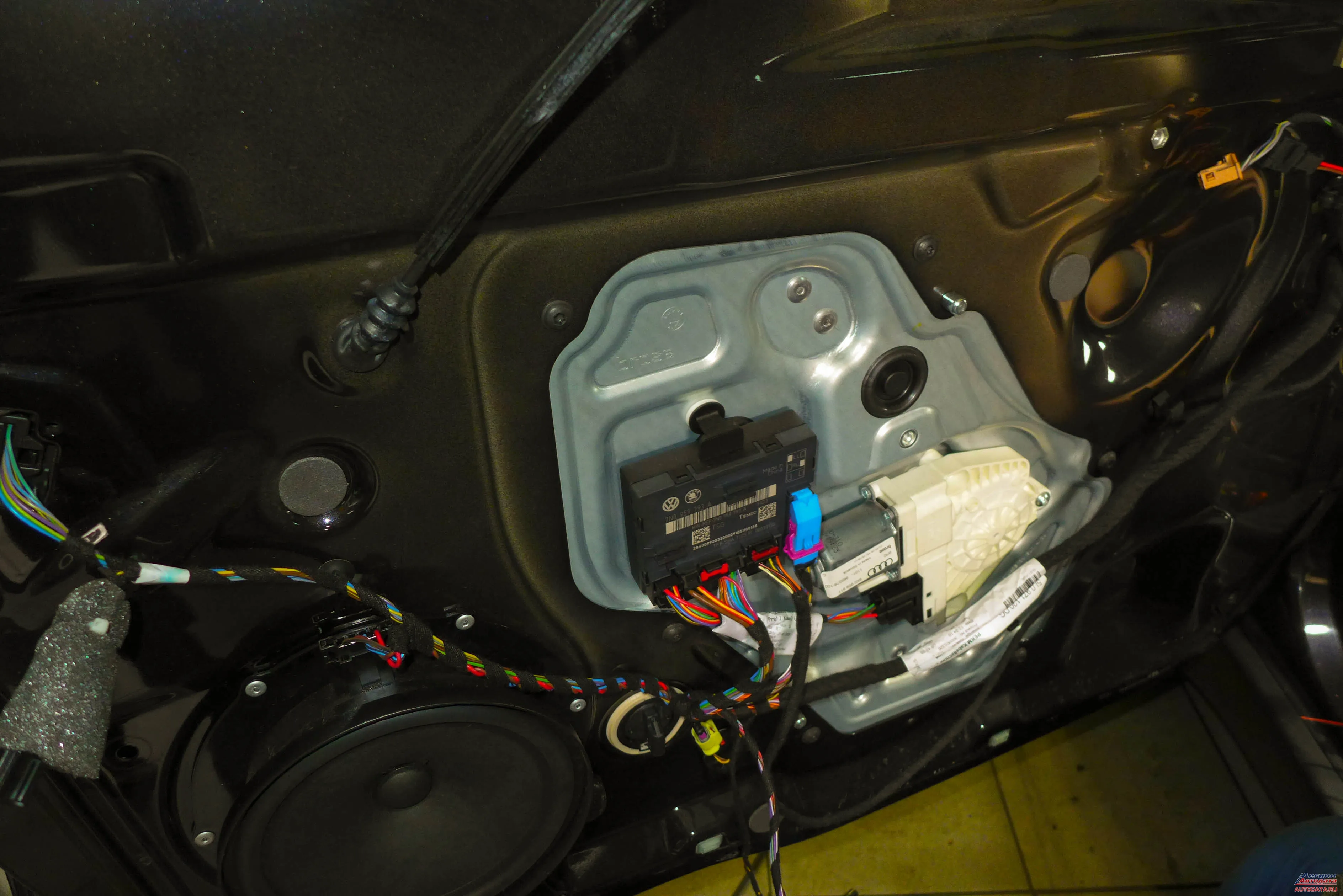

Однако повнимательнее посмотрите на фото – разобрать пришлось немало, чтобы вытащить пострадавший жгут из двери на достаточную длину для удобной работы и качественного ремонта.

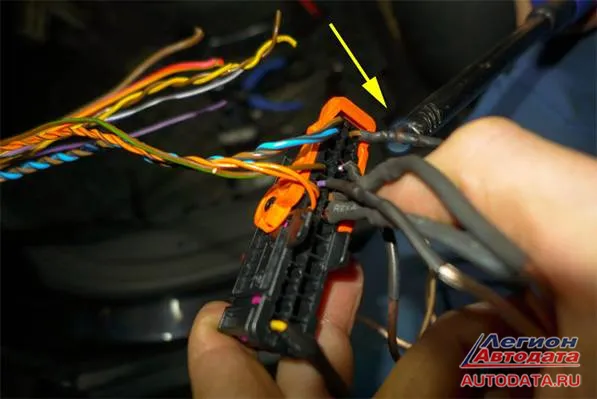

Снял защитный чехол и определил место неисправности: в точке сгиба (излома) провода обломаны. Всё правильно: при закрывании - открывании двери контакты то соединялись, то разъединялись, тем самым блок управления определял ошибку, причем обломаны были силовые провода. Ни к чему хорошему это не могло привести в дальнейшем, хорошо, если просто замкнёт и выгорит предохранитель. А если предохранитель будет липовый, тот, "китайский", который не перегорает, а "горит синим пламенем"? Тут и до пожара недалеко.

Итак: место обрыва нашел, что дальше? Место обрыва проводов находится на изгибе, значит, соединение проводов лучше провести в другой точке, чтобы максимально дальше уйти от точки изгиба.

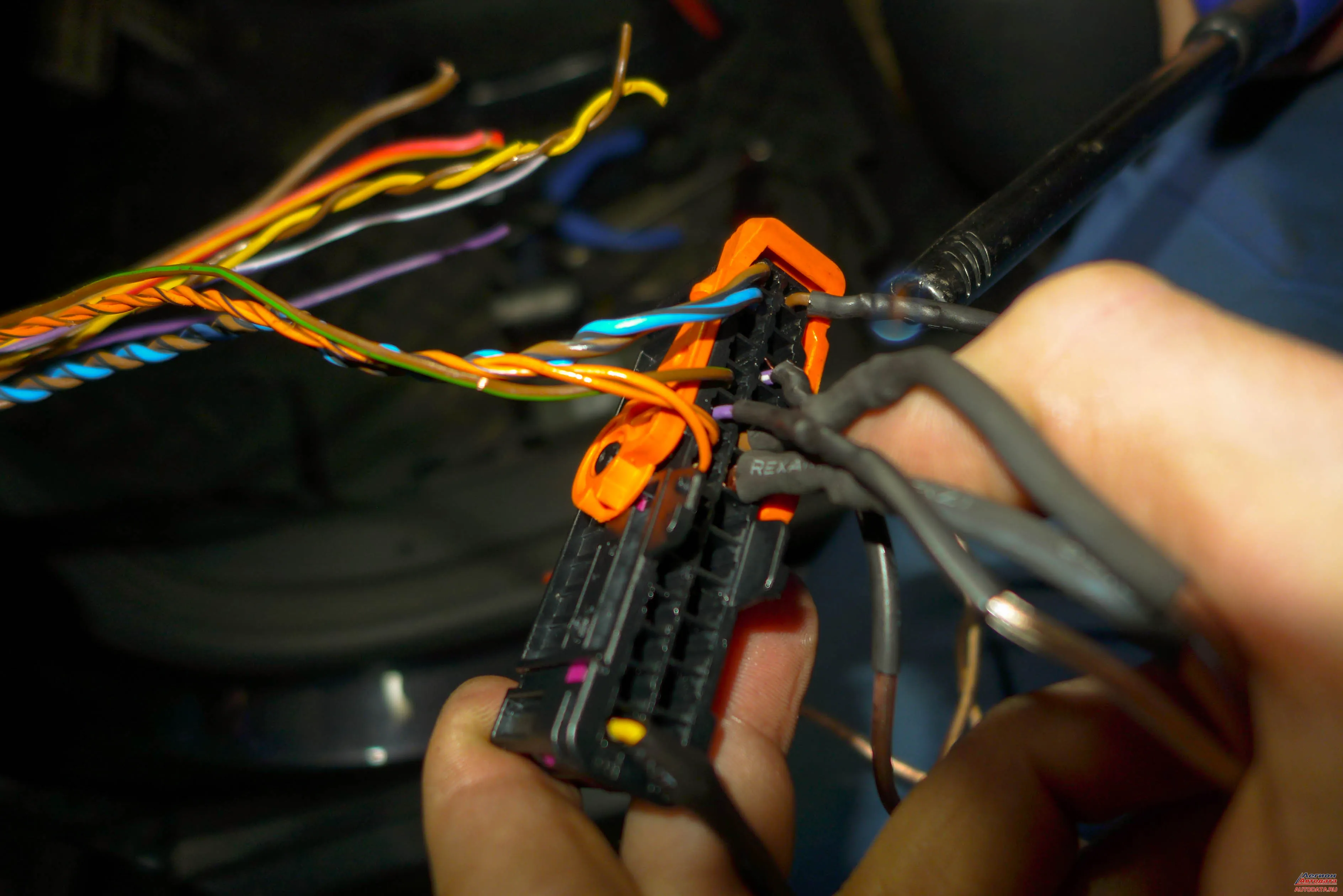

Немного вытаскиваем провода и начинаем их наращивать. Хочу обратить внимание: подобные наращивания и соединения провожу только силиконовым акустическим проводом. Место соединения увожу максимально дальше от точки прежнего соединения, чтобы не было повторения. Почему таким проводом – «акустическим». Они намного приятнее, мягкие и гибкие более надежные с хорошим (минимальным) сопротивлением (в хороших проводах используется безкислородная медь).

Два слова о том, почему в последнее время становится все больше обращений в автосервис по электрическим соединениям. Вы только не смейтесь, но лично моё мнение: «Во всем виноваты «зеленые» и их, порой, необоснованные требования об экологии». Ломкостью проводов страдают немецкие автомобили и некоторые другие, использующие такие же технологии, а вот машины японского производства с этими проблемами обращаются реже. Мне думается, что это по требованиям «зеленых» экологов стали применяться такие технологии, из-за которых электрические автомобильные провода стали служить меньший срок. Впрочем, это и производителям на руку: чем раньше автомобиль перестанет работать, тем больше народа будет приобретать новые автомобили. «Экологические электрические провода – более ломкие и менее надежные провода».

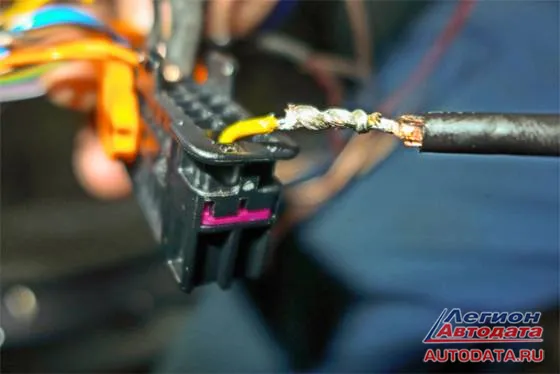

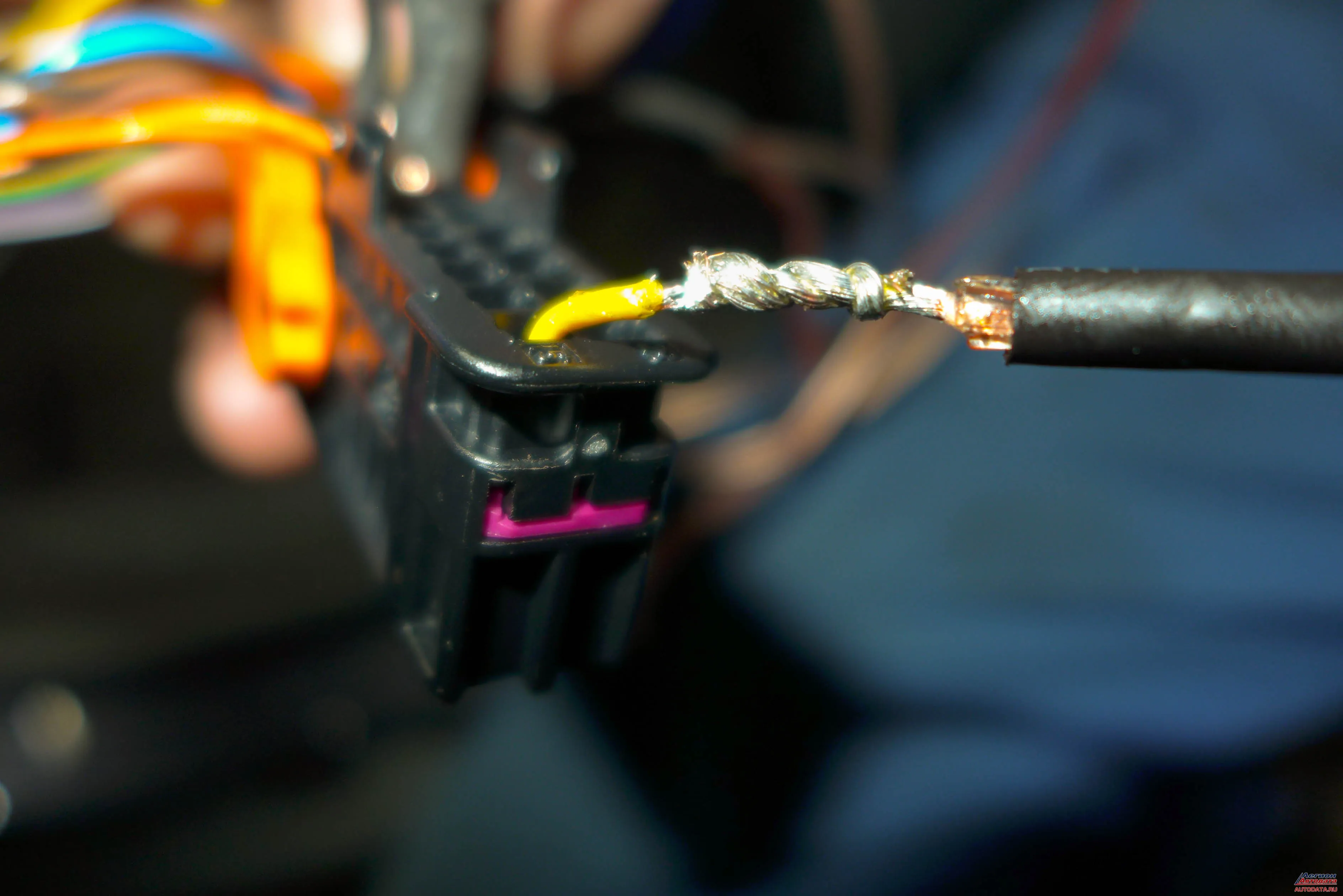

Все соединения обязательно провожу с пайкой:


после этого обязательно натягиваю предварительно одетую термоусадку, провожу её нагрев с целью надежной усадки и предотвращения контакта с атмосферой:

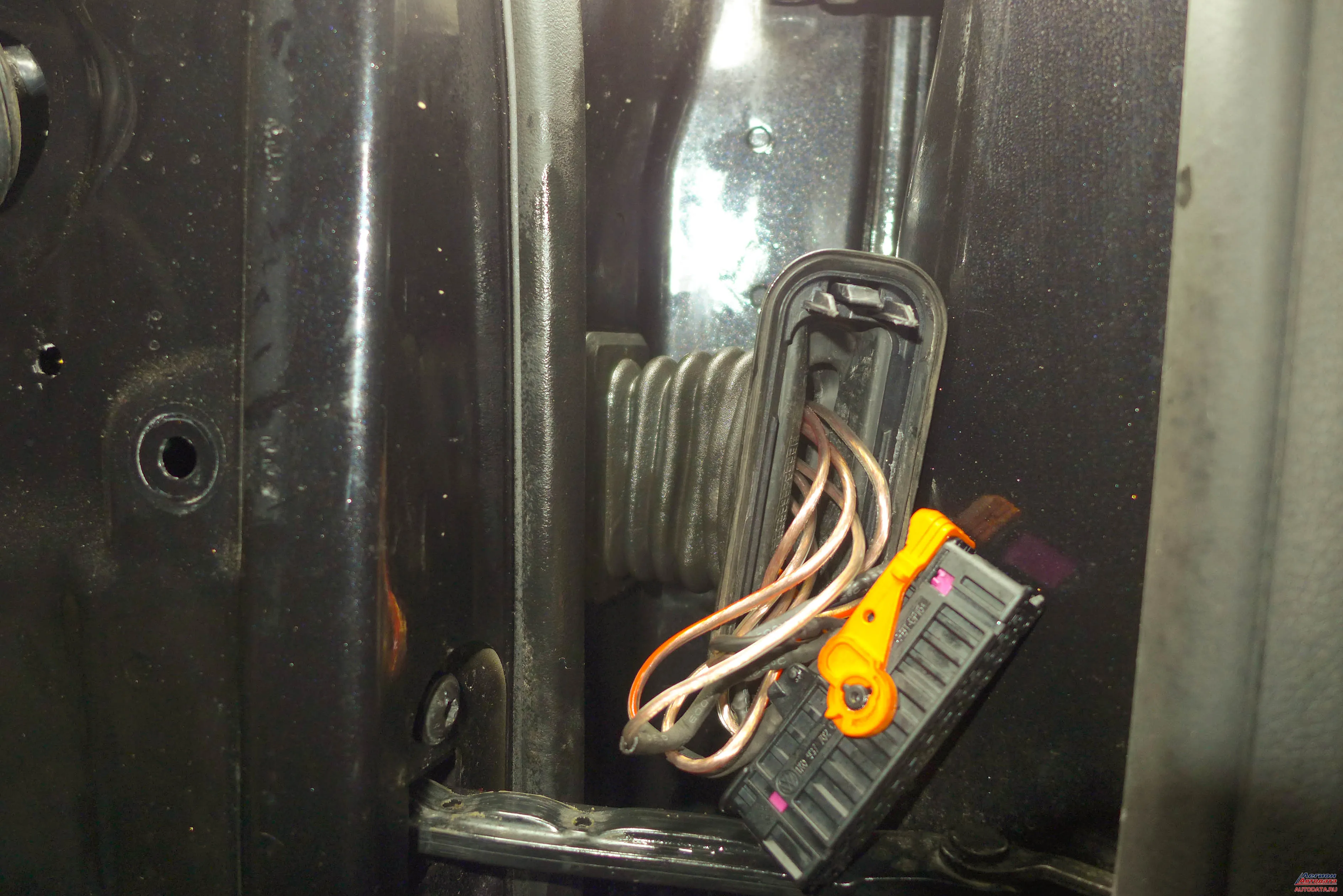

Резиновый кожух у меня так и не получилось поставить снаружи двери, пришлось откручивать стеклоподъёмник и только после того, как немного отодвинул его вовнутрь, смог просунуть руку и подтолкнуть кожух изнутри.



Напоследок могу сказать: этому автомобилю всего три года жизни, а у него уже начались такие серьезные проблемы. Надо полагать, что совсем скоро в автосервисы потекут рекой подобные автомобили с подобными неисправностями.

Всем удачных ремонтов!

Горшков Дмитрий Александрович
