Типичные ошибки при самостоятельном ремонте высоковольтных батарей гибридных автомобилей

10.04.2021

Ремонт высоковольтной батареи (ВВБ) гибридного автомобиля, как правило, не описывается в руководствах по ремонту, а дается совет снять батарею и обратиться к изготовителю, для проведения ее диагностики и ремонта и замены при необходимости.

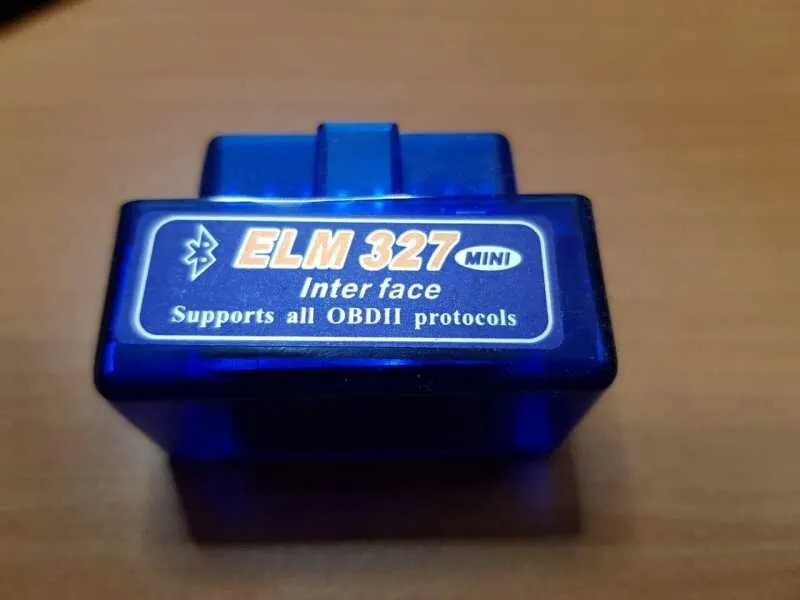

Но во многих сервисах предоставляется такая услуга, что не очень хорошо. Т.к. чаще всего диагностика проводится при помощи дешевого китайского прибора или ELM при использовании взломанной диагностической программы.

Чаще всего диагностика проводится при помощи дешевого китайского прибора или ELM при использовании взломанной диагностической программы.
Далее в сервисе подключают сканер, проводят диагностику и считывают коды неисправностей блоков управления, проверяют параметры и делают вывод, какие элементы батареи необходимо заменить. Что является в корне неверным! Поэтому услугами подобных мастеров пользоваться не стоит, во избежание наибольшего повреждения Вашего автомобиля.

Как автолюбителю и владельцу гибридного автомобиля, Вам необходимо знать, что количество неисправных элементов в ВВБ определить при помощи диагностического прибора нельзя! Если конечно у Вас не LEXUS LS600H. Только на этом одном единственном автомобиле при помощи диагностики проверяются все 20 элементов ВВБ. Во всех остальных автомобилях проверка элементов ВВБ происходит парами – связками элементов.

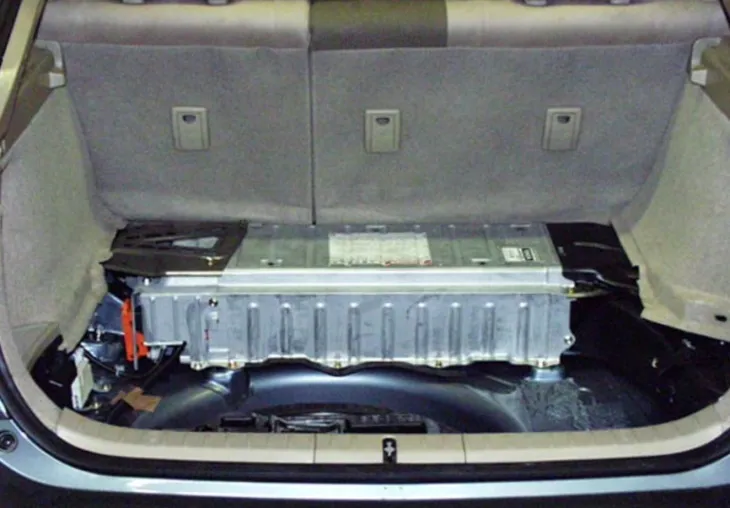

Рассмотрим Prius 20, где неисправна ВВБ.

Рассмотрим Prius 20, где неисправна ВВБ.

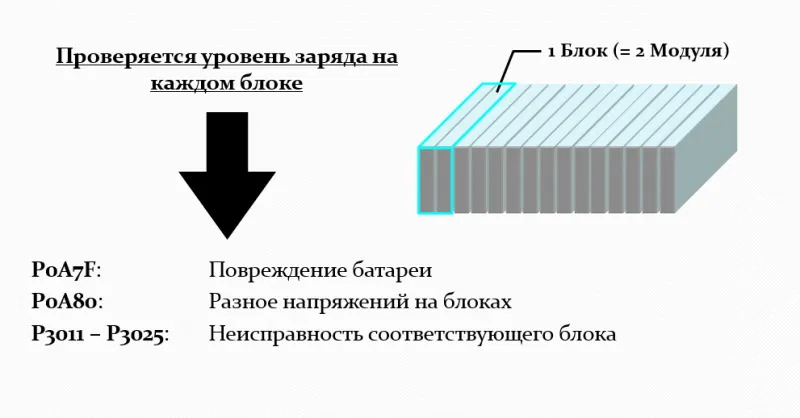

При диагностике блока управления ВВБ находится код Р0А80, информирующий о неисправности батареи. Это самый распространенный код для Prius 20. В дополнение возможно появление кода Р0А7F, также информирующего о неисправности ВВБ, и кода Р3011 (ослабление связки элементов №1).

В дополнение возможно появление кода Р0А7F, также информирующего о неисправности ВВБ, и кода Р3011.
Если заглянуть в текущие параметры, то можно увидеть, что под нагрузкой в связке элементов №1 на приборе напряжение меньше максимального, например, на 0,8 В.

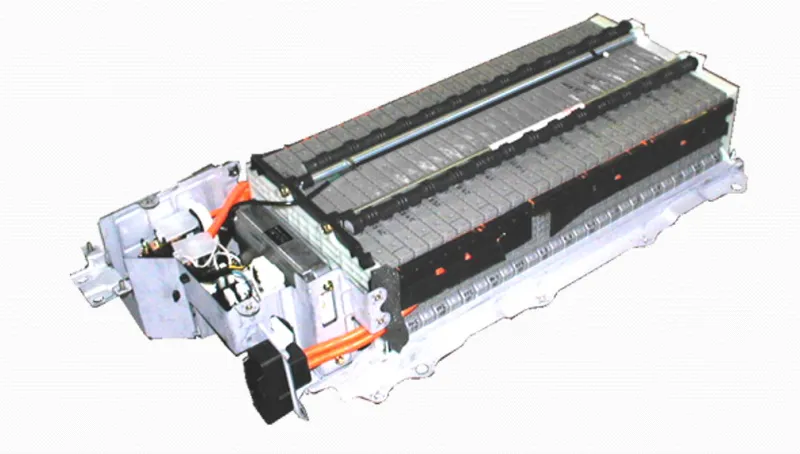

Т.е. определить номера неисправных элементов ВВБ без ее разборки мы не можем.

Определить номера неисправных элементов ВВБ без ее разборки мы не можем.
Но тут тоже не все просто. После разборки ВВБ возникает вопрос, как правильно считать элементы ВВБ? От или к блоку управления ВВБ? Ведь на разных автомобилях подсчет происходит по-разному.

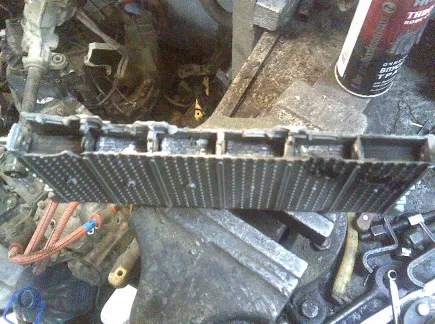

Достаточно часто встречается, что поврежден не один, а два элемента сразу. Такое происходит при взрыве дефектного элемента в бок.

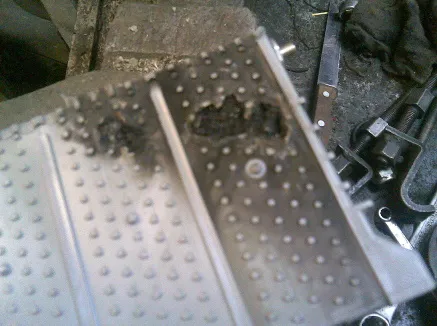

Такое происходит при взрыве дефектного элемента в бок. Это был приведен лишь простой случай повреждения элементов ВВБ.

Это был приведен лишь простой случай повреждения элементов ВВБ. Чаще все гораздо труднее.
Вывод, который необходимо сделать и запомнить из приведенного выше примера заключается в том, что при помощи диагностики блока управления ВВБ диагностическим прибором обнаружить количество поврежденных элементов невозможно.

Приведем наиболее распространенные ошибки, которые совершаются при самостоятельном ремонте ВВБ.

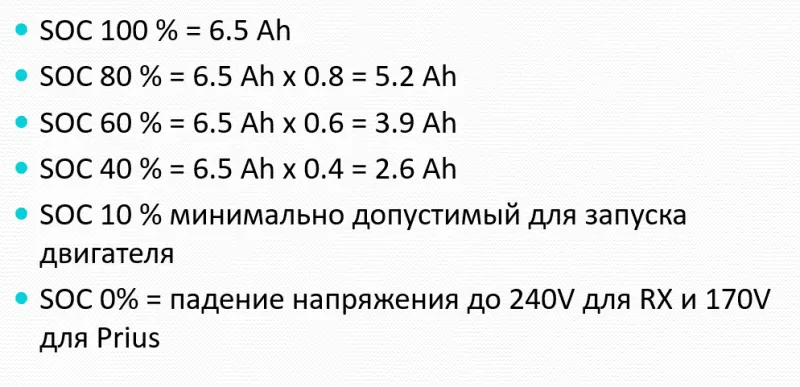

1. Не проводится эквализация батареи перед ее снятием с автомобиля. Данную процедуру необходимо выполнить, что верно определить остаточную ёмкость элементов ВВБ. Необходимо знать следующие величины: время нагрузки, мощность нагрузки, уровень заряда батареи и номинальное напряжение элемента, до которого необходимо разрядить элемент при вычислении остаточной емкости. Ниже приведено изменение остаточной емкости заряда от его уровня.

Приведено изменение остаточной емкости заряда от его уровня.
Нагружать элемент необходимо при максимальном уровне заряда, но нельзя допустить его разрядки до наступления процесса необратимой сульфатации.

Но дело в том, что данную процедуру можно выполнить, например, на автомобилях Prius 10/11, а на автомобилях Prius 20 и более современных, данная функция обычному пользователю неподвластна.

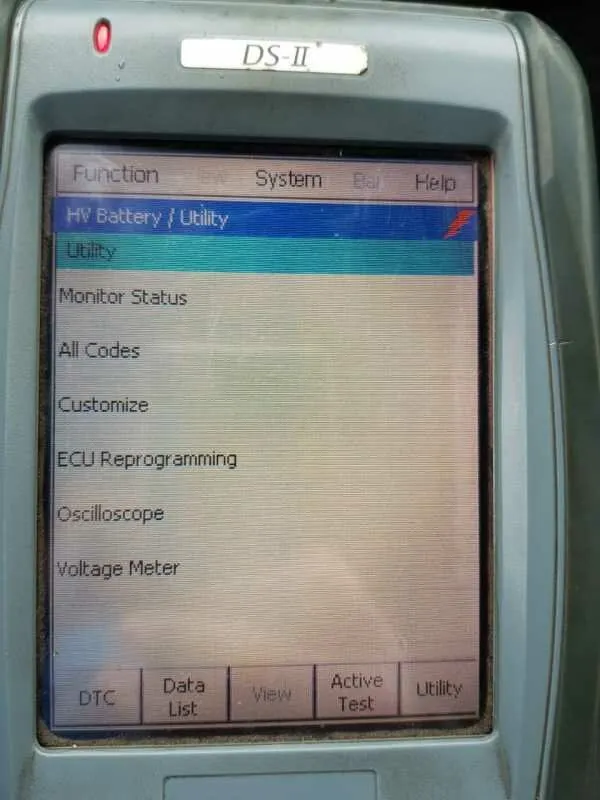

Например, на Prius 10 перед процедурой эквализации необходимо выполнить 3 условия, затем сам процесс осуществляется отсоединением на 1 минуту отрицательной клеммы от вспомогательной АКБ. На Prius 11 процедура эквализации включается при помощи диагностического прибора в меню блока управления ВВБ (MY BATTERY/Utility).

На Prius 11 процедура эквализации включается при помощи диагностического прибора в меню блока управления ВВБ

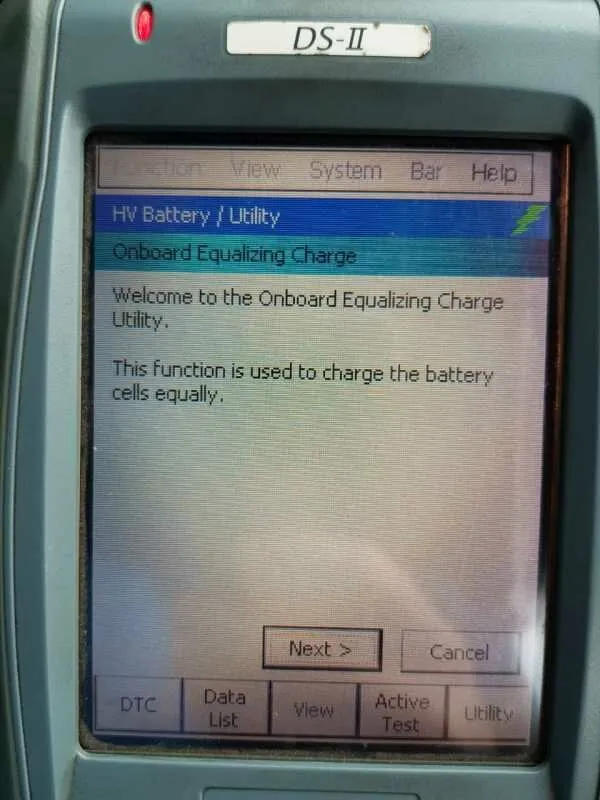

Далее выбирается пункт «эквализация»:

Далее выбирается пункт «эквализация».

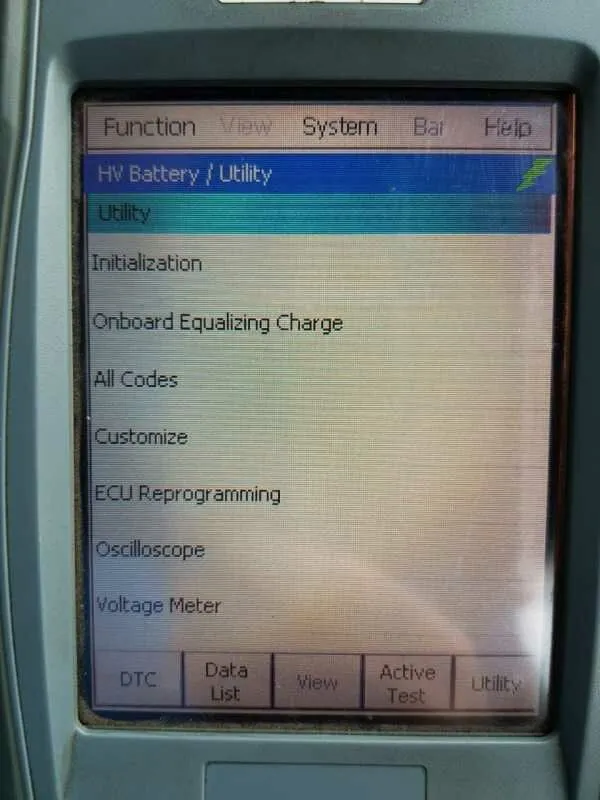

Иногда «специалисты» путают понятия эквализация и инициализация. В меню диагностического прибора эти процедуры стоят друг за другом.

Иногда «специалисты» путают понятия эквализация и инициализация.

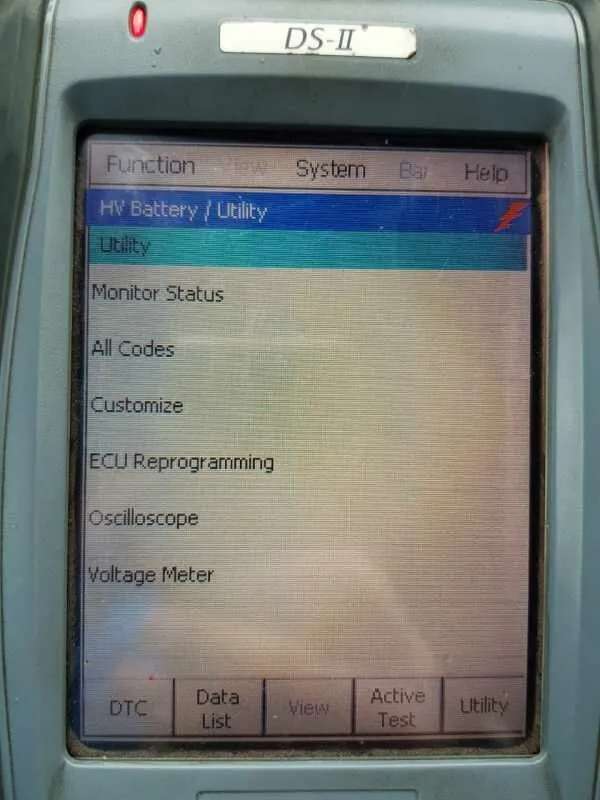

На Prius 20 и более современных гибридных автомобилях в меню блока управления процедура эквализации отсутствует.

На Prius 20 и более современных гибридных автомобилях в меню блока управления процедура эквализации отсутствует.
Все это делается для того, что автолюбители и не авторизированные автосервисы не производили самостоятельный ремонт ВВБ и не нанесли ей дополнительные повреждения. Но сама процедура эквализации конечно же есть и должна проводиться только специалистами.

2. Не проверяется температура элементов ВВБ перед проведением ремонта.

Не проверяется температура элементов ВВБ перед проведением ремонта.

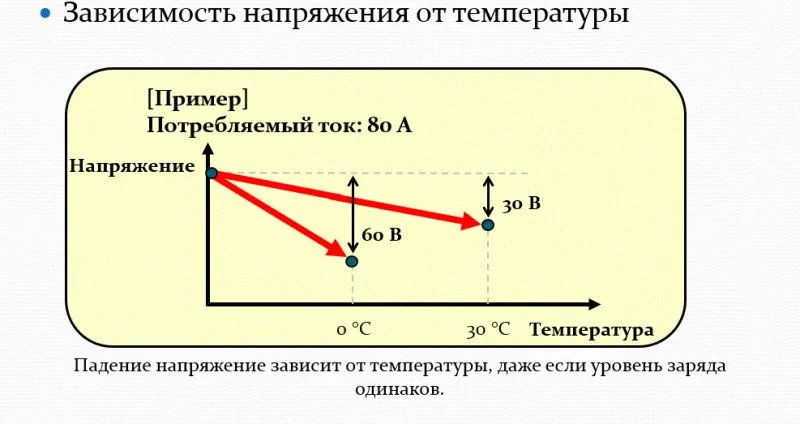

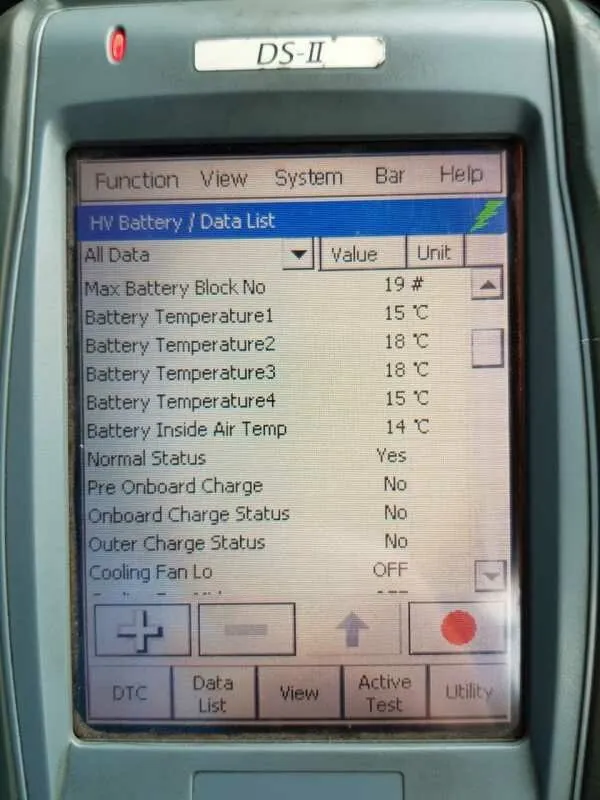

Никто не проверяет температуру элементов, потому что не знает, при какой температуре МОЖНО проводить процедуру эквализации (и почему эквализация не включается, когда температура одного из элементов батареи ниже 0 градусов). Низкая температура элементов порождает неправильный расчет остаточной емкости, т.к. напряжение при одинаковой силе тока, но при разной температуре будет разно (смотрите график).

Зависимость температуры от напряжения

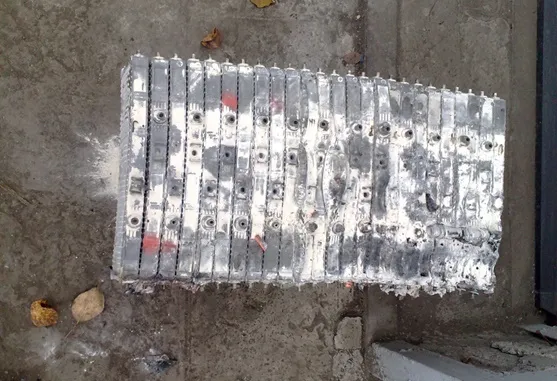

Если элементы батареи не будут охлаждены, то при разборке батареи их может раздуть. И ремонту данная батарея больше не подлежит. Если же все же удастся собрать батарею после ремонта, то вероятность того, что она загорится в процессе эксплуатации достаточно велика. Потому что во время работы элементы нагреваются и расширяются, а расширяться им некуда, они могут взрываться или загораться (см. фото ниже).

Во время работы элементы нагреваются и расширяются, а расширяться им некуда, они могут взрываться или загораться.
3. При обнаружении и замене неисправного элемента не производится перестановка элементов батареи с целью выравнивания емкости пар.

4. При установке нового элемента не производится разрядка его напряжения до номинального. В результате даже полностью исправная и верно собранная высоковольтная батарея при диагностике будет показывать неисправность.

5. После правильной сборки батареи и ее установки на автомобиль не проводится процедура эквализации.

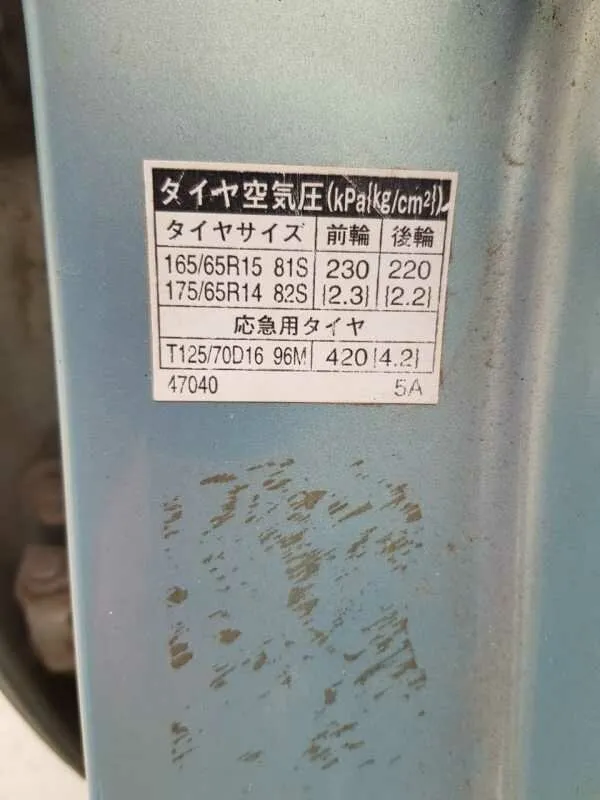

6. Не проводится 1-й динамический тест батареи после ее установки. Без него невозможно утверждать, удалось ли устранить неисправность. Не проводят его потому что мало кто из ремонтников знает, как он проводится. Да если и знает, то часто не вносят правку в «конструктивную скорость автомобиля» в зависимости от установленных на него нештатных дисков и шин. Заводом-изготовителем Prius 10/11 рекомендуется следующий тип шин:

Заводом-изготовителем Prius 10/11 рекомендуется следующий тип шин.

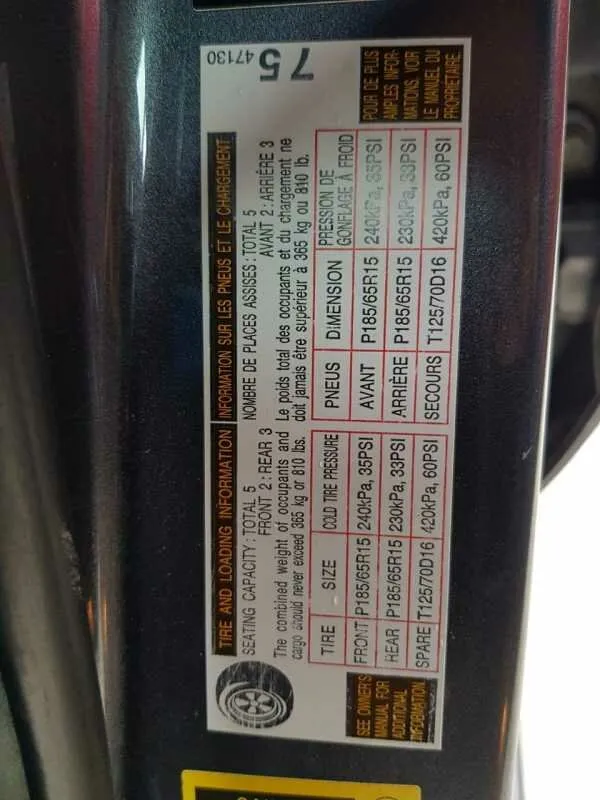

На практике часто оказывается, что на Prius 10/11 автовладельцы ставят 185/65R15, которая является рекомендуемой для автомобилей Prius 20. При использовании шин данного размера на Prius 10/11 необходимо записать в тест правку на 18 км/ч.

При использовании шин данного размера на Prius 10/11 необходимо записать в тест правку на 18 км/ч.
Перечисленные наиболее часто встречающиеся ошибки допускают почти все «специалисты» при проведении ремонта батарей. На самом деле ошибок, допускаемых при ремонте батарей гораздо больше. И каждая из них, даже самая незначительная, привод к повреждению высоковольтной батареи и невозможности ее отремонтировать.

При необходимости ремонта высоковольтной батареи гибридной установки рекомендуем обратиться в авторизированный сервис.
