Toyota Prius 30. Диагностика и ремонт комбинации приборов

30.03.2021

В данной статье рассмотрим одну из характерных неисправностей автомобилей Prius 30 - неисправность комбинации приборов.

Данная неисправность может выражаться следующим образом, например, комбинация приборов неожиданно гаснет, или подсветка и индикаторы начинают мигать, или исчезает проекция скорости на лобовое стекло и показания уровня топлива. Причиной неисправности комбинации приборов является повреждение одного или нескольких контактов комбинации приборов все.

Все равно перед ремонтом казалось бы очевидно неисправной комбинации приборов, проведем диагностику при помощи сканера (проверим наличие кодов неисправности В1500, В1503 и В1504, а также U0100 и U0129). При проведении диагностики кодов неисправностей не обнаружено.

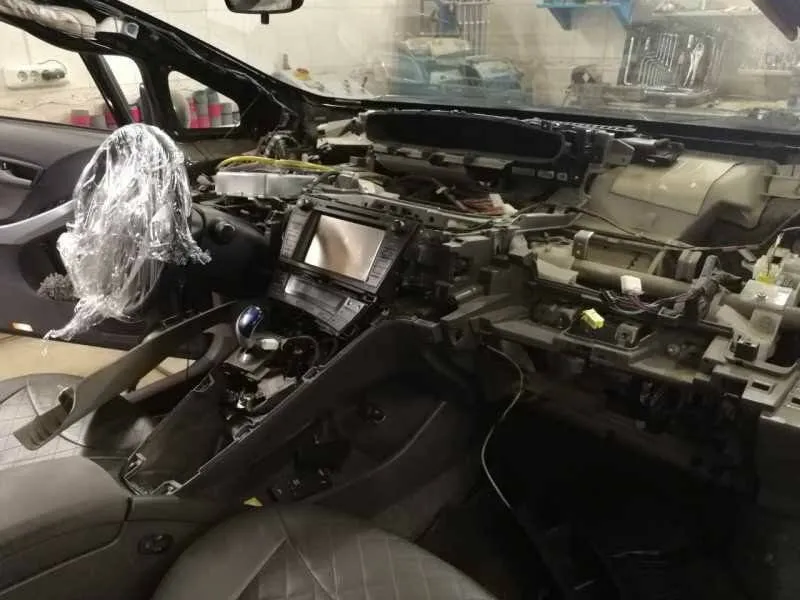

Чтобы добраться до комбинации приборов необходимо снять верхнюю часть панели приборов, затем снять центральный воздуховод, который крепится 3 винтами (более подробное описание процедуры снятия описана в книге издательства Легион-Автодата Toyota Prius 2009-2015. Руководство по ремонту и эксплуатации автомобиля).

Чтобы добраться до комбинации приборов необходимо снять верхнюю часть панели приборов

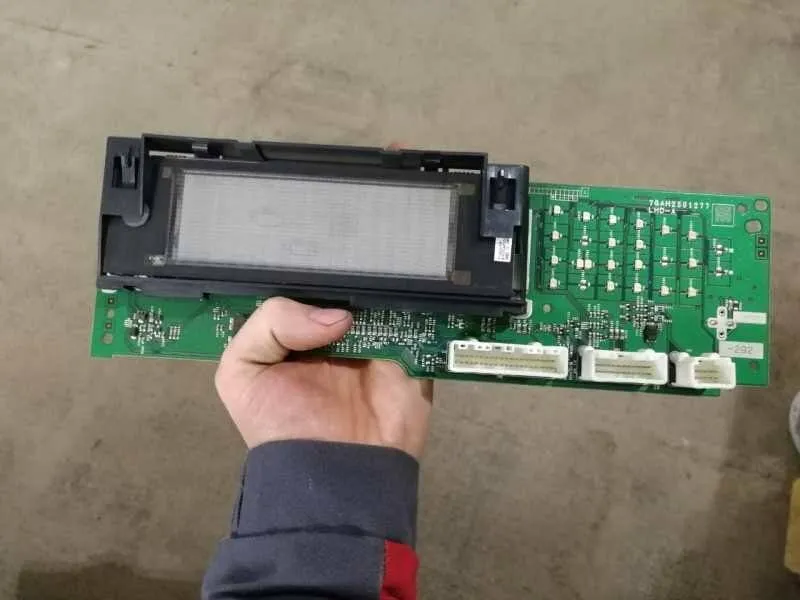

Далее необходимо выполнить процедуры проверки сигналов на выводах разъемов комбинации приборов (процедура также описана в издании, указанном выше). Если все в норме, отсоединяем фиксатор, отворачиваем 3 винта и снимаем комбинацию приборов.

Если все в норме, отсоединяем фиксатор, отворачиваем 3 винта и снимаем комбинацию приборов.

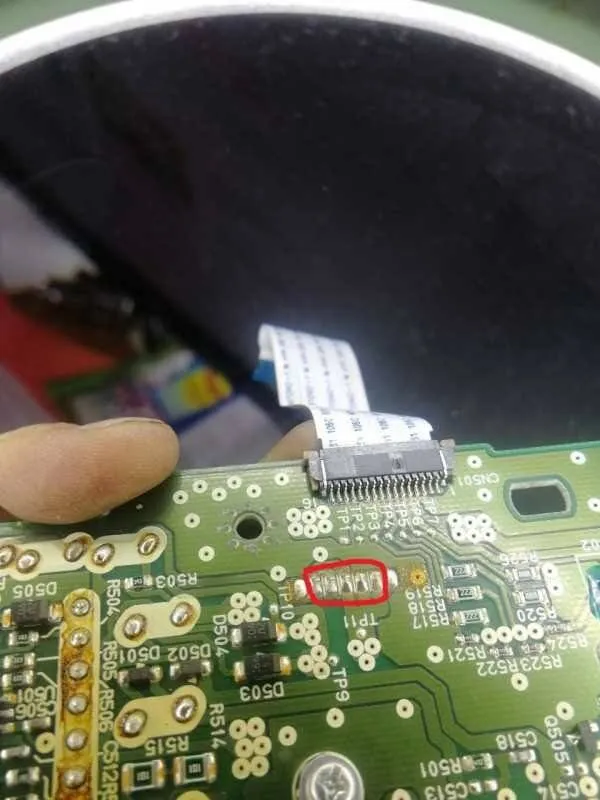

Располагаем комбинацию приборов на столе под источником света и находим 5 контактов под шлейфом, т.к. причина неисправности кроется в них.

Располагаем комбинацию приборов на столе под источником света и находим 5 контактов под шлейфом.
В данном случае неисправен первый контакт слева, а на втором контакте имеется трещина – вот неисправное место!
При помощи паяльника исправляем все 5 контактов, дабы не сталкиваться с этой проблемой вновь.

Вероятно причиной такой часто встречающейся характерной неисправности является заводской брак, который легко можно устранить самостоятельно (не считая трудоемкой процедуры снятия).

Устанавливаем отремонтированную комбинацию приборов на место, а затем все ранее снятые компоненты.

Запускаем двигатель и убеждаемся, что комбинация приборов исправна!
