Toyota LC 200. Pre-Collision System B2036

20.04.2018

Автомобиль 2008 года. Приехал с ошибкой B2036: "Обрыв цепи преднатяжителей ремней безопасности". Данная ошибка входит в работу Pre-Collision System - это система предупреждения столкновений. Состоит из радара, блока обработки информации, исполнительных устройств. В случае, если система PCS определяет вероятность столкновения, то она, одновременно посылая сигнал для торможения, приводит в действие систему преднатяжения ремней безопасности, а в некоторых вариантах исполнения - приподнимает и двигает подголовники сидений для защиты головы водителя и пассажира от внешних воздействий.

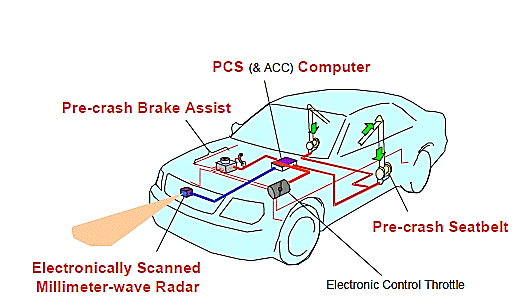

Общий вид системы на рисунке ниже:

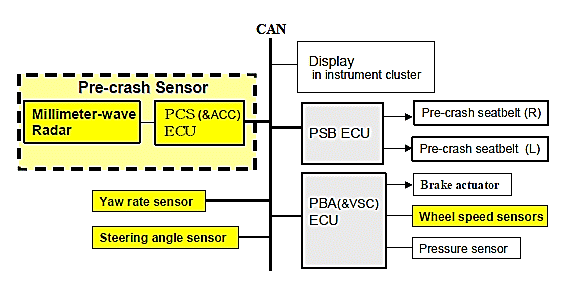

Структурная схема, показывающая состав и местонахождение элементов системы PCS:

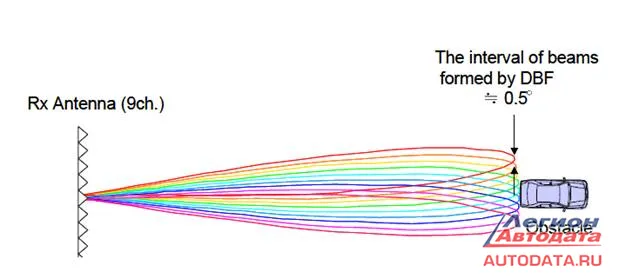

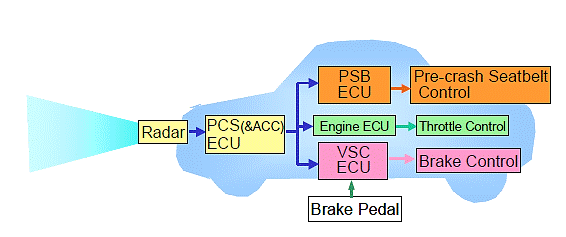

Как работает радар:

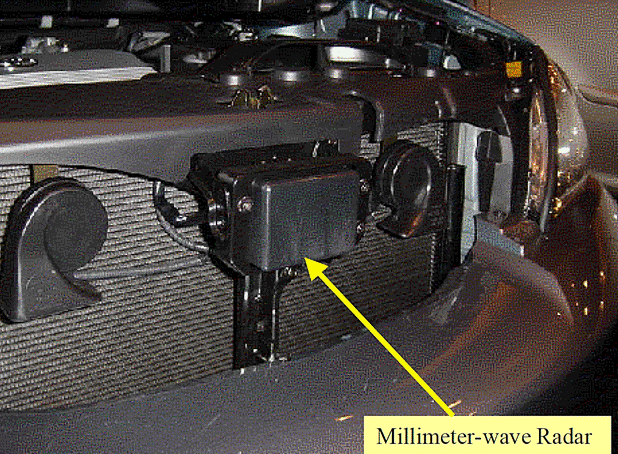

Внешний вид радара:

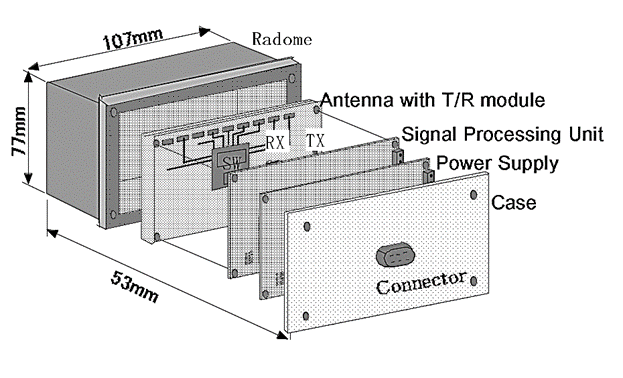

Устройство радара:



Кому интересно, можете посмотреть видео по теме - Pre-Collision System (PCS)

В нашем случае система PCS работать не будет, так как есть ошибка B2036 по срабатыванию преднатяжителя ремней безопасности.

Тут важно не путать "инерционную систему ремней безопасности" и систему PCS - в первом случае ремни безопасности блокируются в результате инерции тела водителя, а во втором случае ремни безопасности натягиваются специальным моторчиком по команде системы PCS.

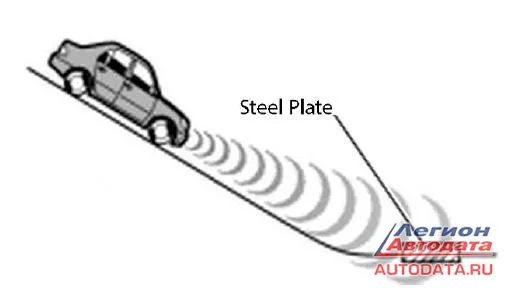

Есть ограничения в работе системы, она не сможет правильно работать в таких ситуациях:
· На дорогах с резкими и крутыми (закрытыми) поворотами и неровным покрытием
· Если ваш автомобиль неожиданно подрезает другой автомобиль, например, при обгоне
· В неблагоприятных погодных условиях, таких как сильный дождь, туман, снег
· Если ваш автомобиль пробуксовывает, и система VSC выключается
· Когда ваш автомобиль имеет очень сильный наклон в какую-либо сторону


· В случае, если сбита ось направления радара
· В случае, когда датчик сильно загрязнён и не может работать для обнаружения препятствия - система PCS будет автоматически отключена, а на панели приборов появится предупреждающий значок.

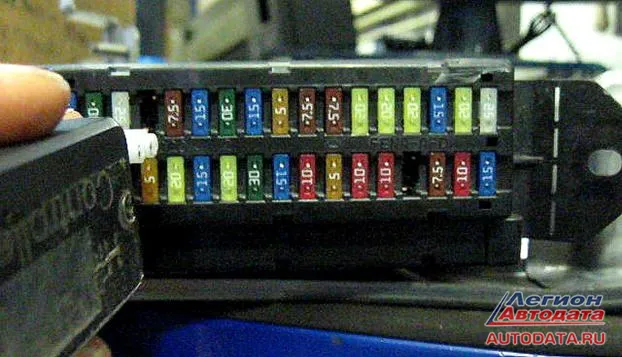

Проверку начал с основного: надо понять, что конкретно не работает и в чём может быть причина; это или соединительные провода, разъёмы, предохранители или сам блок управления. Проверяю прохождение сигнала:

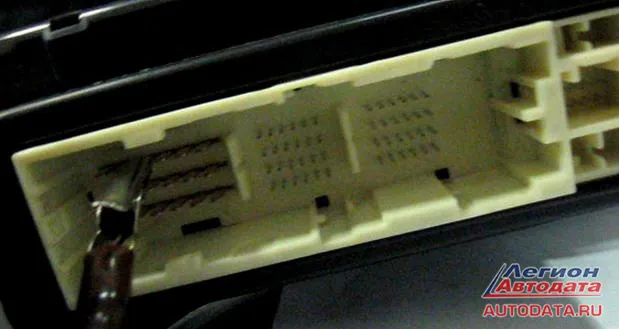

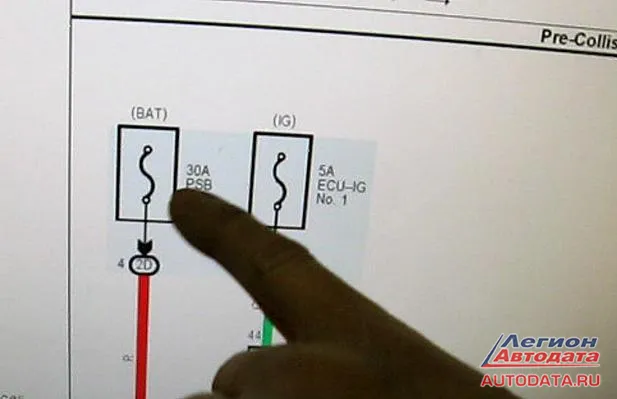

И определяю, что нет постоянного "плюса". На схеме ниже: здесь должен быть "плюс", но его нет.

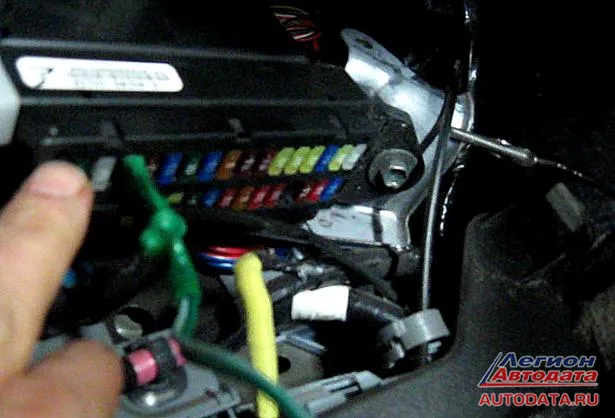

Теперь, чтобы окончательно удостовериться в причине неисправности, подаю "свой плюс" (зелёный провод на фото):


И на панели приборов гаснет лампочка CHECK и индикатор PCS.

Проверяюсь ещё раз (это обязательное условие при всех подобных работах): снимаю питание - на панели приборов загорается CHECK и индикатор системы PCS. Значит, мои предположения верные, надо искать неисправность в этом направлении.

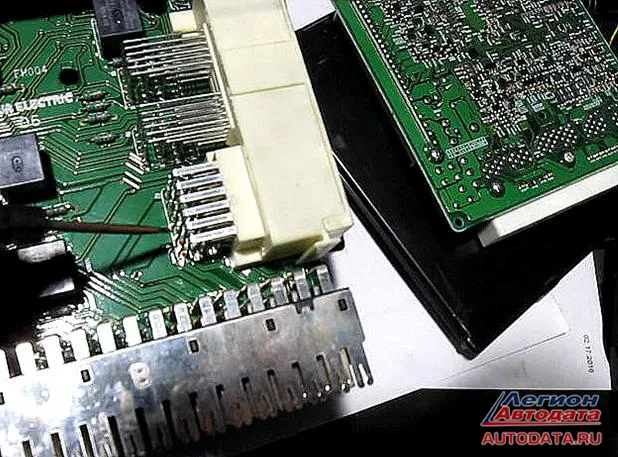

Разобрал монтажный блок, нашёл нужные контакты, проследил, куда и что идёт.

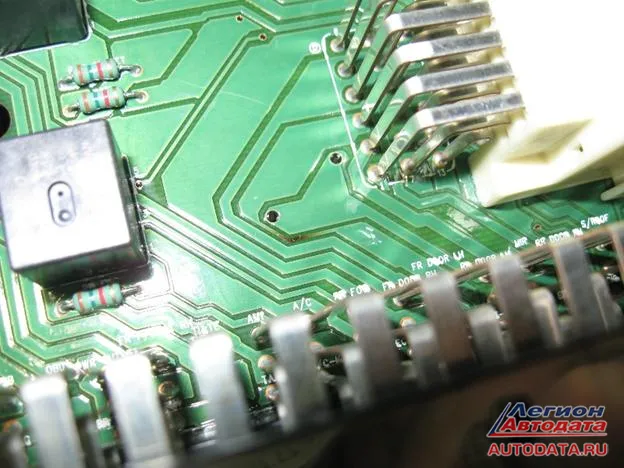

Увидел "прогар" и кое-что ещё интересное:

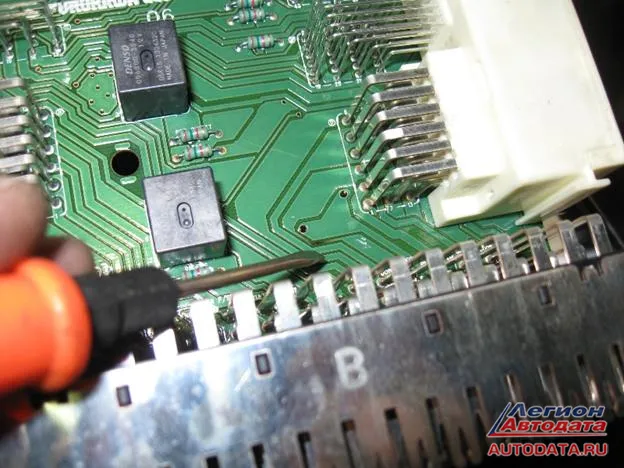

На фото выше отвёртка стоит на "дорожке". Если проследить влево и вверх, то увидим, что узкая дорожка переходит в довольно широкую. А "прогар" как раз находится в самом узком месте.

Мгновенно напрашивается вывод о том, что "виноват Производитель, не рассчитал силу тока - от этого и случилось повреждение дорожки".


Предохранитель не горит, он рассчитан на достаточный ток.

Но переговорив с владельцем автомобиля призадумался, возникла ещё одна версия случившегося: клиент никогда не пристёгивал себя ремнём безопасности, есть такие водители.

Ремень болтался, а для того, чтобы на панели приборов не мигала раздражающая глаза лампочка - он вставлял заглушки в то место, куда должен был защёлкиваться ремень безопасности.

И что могло быть: во время срабатывания системы PCS моторчик начинает натягивать ремень безопасности - натягивает до определённого предела и останавливается. А данном случае получается, что "моторчик тянет и тянет, тянет и тянет …".

Ток сильно возрастает и … могла из-за этого перегореть "дорожка" на плате или нет, как вы думаете?

Восстановление платы было проведено "рабоче-колхозным способом", но надёжно. Подробное описание всего процесса ремонта, особенности и дополнительные комментарии, можно посмотреть на моём рабочем видео:
