Приус в 20 кузове. Типовые неисправности. Калибровка линейного клапана
Этот Приус в 20 кузове был к нам доставлен на эвакуаторе из г. К-Уральского 20. История именно типичная: человек купил Приус в 20 кузове и заехал "к другу" в сервис на бесплатную диагностику, посмотреть, все ли в порядке с машиной. "Друг" втыкает в диагностический разъем китайский мультисканер "Лаунч" и все, приплыли! На табло загорается гирлянда неисправностей
Но это не самое страшное! Самое страшное то, что тормоза после этой процедуры перестали работать. Два дня самостоятельной борьбы ни к чему не привели, человеку делать нечего - и машина у нас.

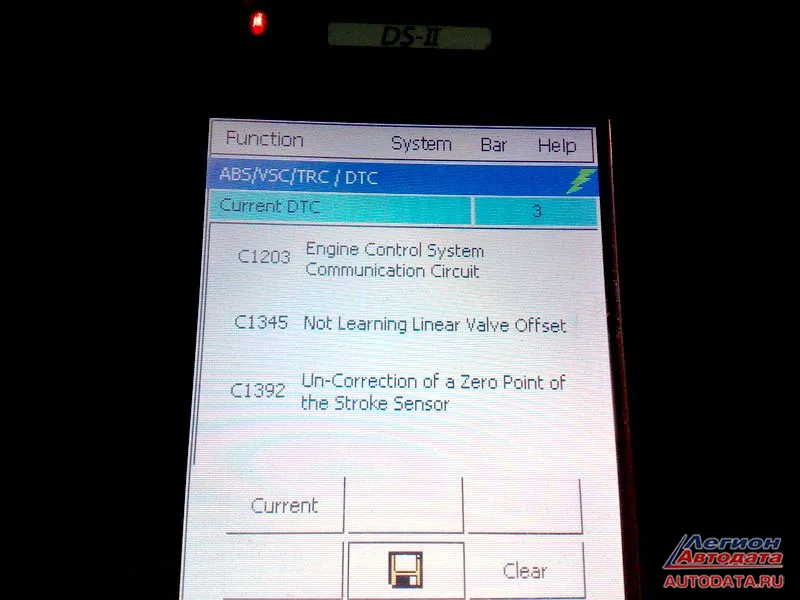

Подключаем наш дилерский сканер и имеем следующие ошибки (рекомендую вот что: если уж решили заниматься диагностикой и ремонтом гибридных автомобилей, то используйте проверенное оборудование, дилерское, почему так - читайте дальше):
Вся проблема в средней ошибке: С1345. Она обозначает, что требуется калибровка линейного клапана. Остальные ошибки уйдут сами (вот здесь я вам рассказываю "тонкости" при проведении диагностики, что наработано годами – уловили суть?).
Работа по устранению этой неисправности занимает не более 5 минут, но по самой процедуре калибровки линейного клапана у некоторых автомастеров почему-то возникает много вопросов. Почему? Может быть, не все могут одолеть технический английский? Поэтому саму процедуру выкладываю пошагово с картинками:

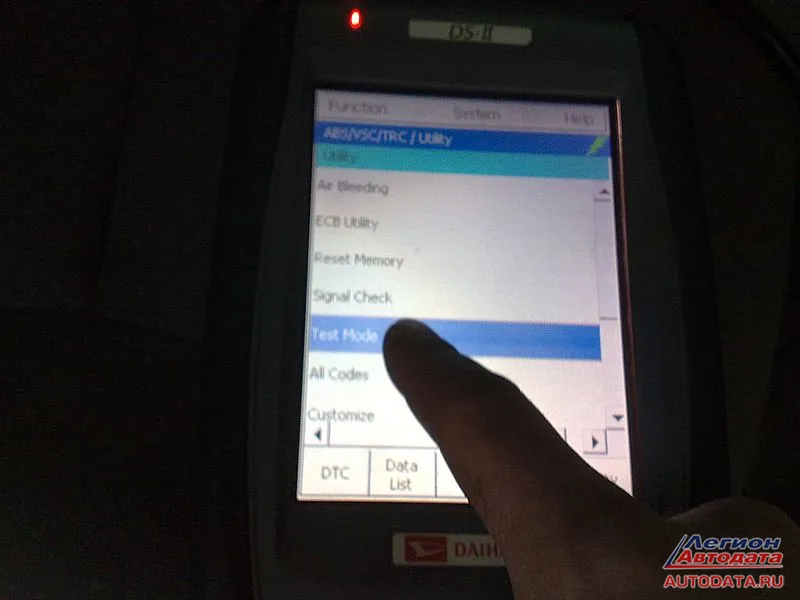

1. Заходим на сканере в утилиты.

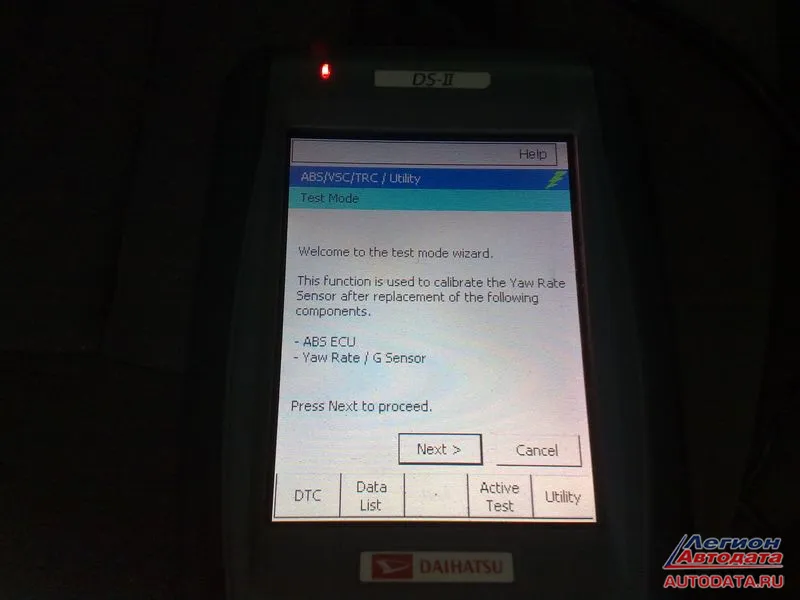

2. Заходим в режим "Test mode"
Об этом режиме будет отдельная статья (как можно в него перевести машину без сканера и для чего он нужен).

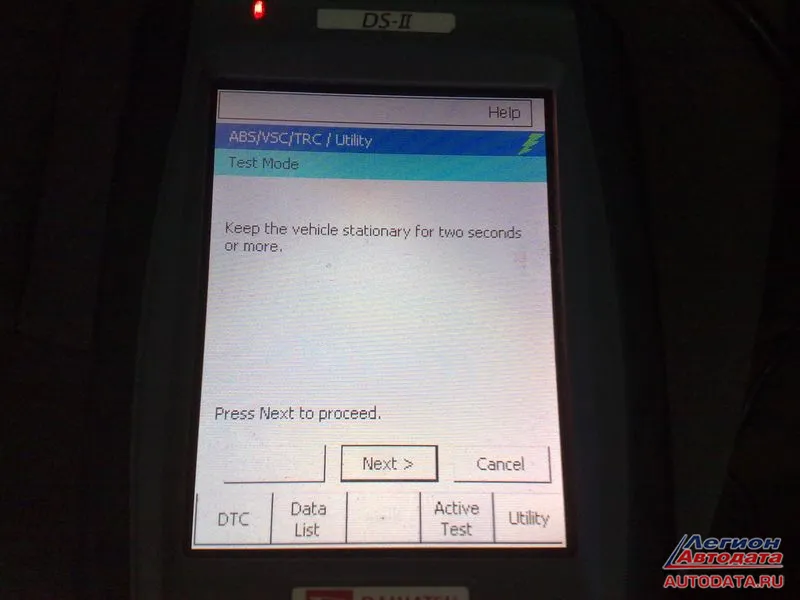

3. Тут ни чего делать не надо. Просто нажимаем NEXT.

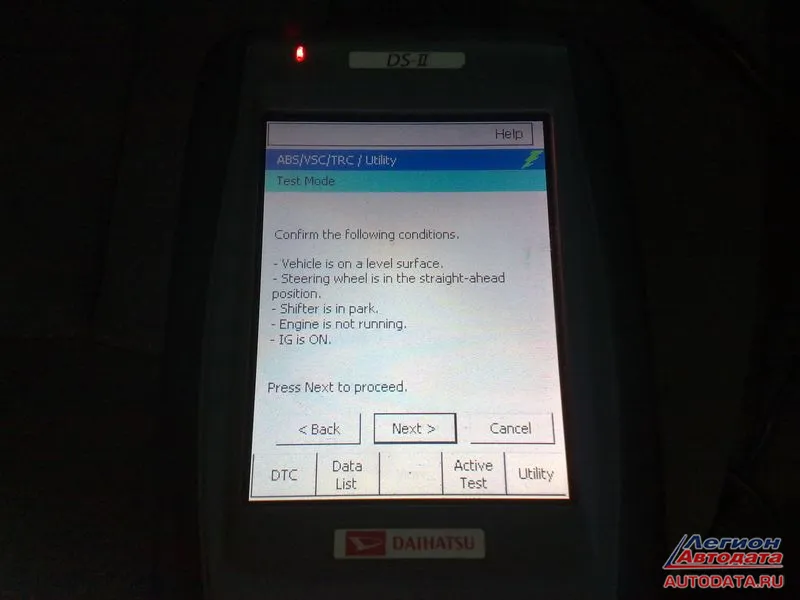

4. Вот тут внимание! Перечислены важные условия, без выполнения которых калибровка будет невозможна:
- автомобиль должен стоять на абсолютно ровной поверхности, без всяких уклонов
- руль точно выставлен в режиме прямолинейного движения
- селектор положения передач - в паркинге
- ДВС не заведен
- зажигание включено
Невыполнение любого из этих условий делает калибровку невозможной! После этого нажимаем NEXT:

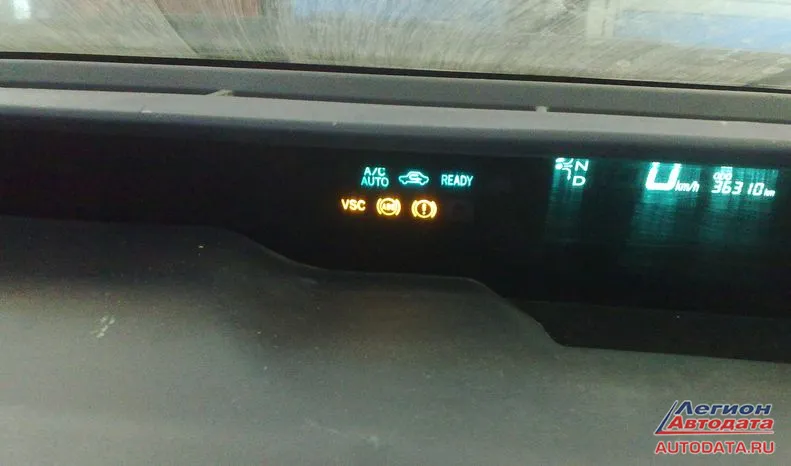

5. Начинают мигать лампочки. В зависимости от комплектации (есть или нет на автомобиле система VSC) их две или три. Они мигают с разной частотой. Набираемся терпения и ждем, пока они не заморгают все синхронно (обратите на это внимание!). После этого нажимаем NEXT:

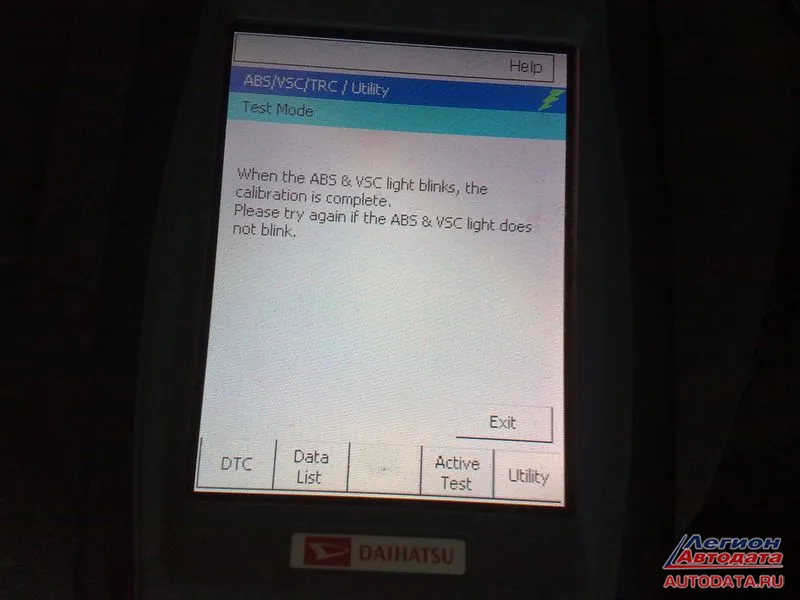

6. Нажимаем Exit. Внимание! Если вы все сделали правильно, то все лампочки должны погаснуть. Если этого не произошло, то вы что-то сделали не так и калибровка не прошла.
Давайте рассмотрим еще несколько случаев, когда вам необходимо выполнять калибровку линейного клапана:
1. После замены гидробустера. Это пожалуй основная операция, когда калибровка требуется в обязательном порядке.
2. Неправильная замена тормозных колодок. При правильной не обязательна, но желательна.
3. Подключение "кривых" сканеров типа Лаунча и т.п.
4. Разгерметизация одного из контуров гидравлической тормозной системы (например, износ манжеты в рабочем тормозном цилиндре).
5. "Баловство" скрепками и перемычками в диагностическом разъеме.
Ну вот, вроде и всё...
...Но на настоящий момент пару раз в неделю звонят по телефону или пишут письма мастера с автосервисов или сами владельцы Приусов, которые читали статью, но выполнить процедуру калибровки линейного клапана у них не получается.
А вчера из Тюмени приехали давние друзья: Александр (Mulat - бессменный фото и видеооператор нашего ПриусКлуба) и Анатолий (тесть Дяди Федора). Они оба являются довольно продвинутыми гибридоводами: начинали с 10 Приуса и сейчас ездят на 20-х моделях.
Проблема приключилась с Приусом Анатолия, когда они хотели заменить в нем тормозную жидкость. Делали они все по инструкции, но спускной штуцер открыли резко и вместе с выходящей под напором тормозной жидкостью, слетела калибровка линейного клапана. Соответственно, педаль тормоза стала "ватной" и отключились вспомогательные тормозные системы.
Они сканером считали ошибки по тормозной системе: С1203 и С1345. Ошибка С1345 прямо говорит, что необходимо откалибровать линейный клапан. А ошибка С1203 - это обрыв или замыкание на массу правого переднего датчика АБС. К последней ошибке мы с вами еще вернемся, но, как вы понимаете или догадываетесь, она тут совсем ни при чем.
Значит, надо победить ошибку С1345. Самостоятельно у них выполнить эту процедуру не получилось. Поэтому они обратились в один из солидных Тюменских автосервисов (какой именно они могут назвать сами), чтобы устранить эту неисправность.
Когда "диагност" на этом сервисе "продиагностировал" их автомобиль, то выдал такое заключение: "ваш автомобиль абсолютно исправен, никаких ошибок в нем нет". На замечание Александра и Анатолия, что они уже считали ошибку и необходимо откалибровать линейный клапан, автоцентр ответил отказом!
После этого они приехали за 300 км в наш Гибрид-сервис. Вся работа по диагностике и калибровке заняла не больше 5 минут и стоила 600 рублей. Но представляете, сколько было потрачено времени, денег и бензина, чтобы добраться из Тюмени до нас?!
И я думаю, что в Тюменском автоцентре эту ошибку нашли, так как систему АБС в Приусе читает практически любой сканер. Но вот устранить ее они не смогли. Почему?
Вот этот вопрос мы с вами и рассмотрим более подробно: почему иногда НЕВОЗМОЖНО провести калибровку линейного клапана.
Давайте для начала правильно назовем линейный клапан.
Правильно и полно он называется "электромагнитный клапан с линейной характеристикой". Но общепринятое его название: "Линейный клапан электронной системы управления тормозами".
Вернемся к прописным истинам: когда необходима калибровка этого клапана. Вот основные случаи, когда она необходима:
1. После замены гидробустера
2. Неправильная замена тормозных колодок или неправильная замена тормозной жидкости (как в нашем случае).
3. Подключение "кривых" сканеров типа Лаунча и т.п.
4. Разгерметизация одного из контуров гидравлической тормозной системы (например, износ манжеты в рабочем тормозном цилиндре или обрыв тормозного шланга).
5. "Баловство" скрепками и перемычками в диагностическом разъеме.
А вот условия, про которые не было написано в предыдущей статье, но про которые вы должны знать:
1. Хороший маленький аккумулятор, т.е. вспомогательная аккумуляторная батарея. Что под этим понимается? А понимается то, что вся процедура проводится на незаведенной машине, а только при включенном зажигании. И в этом случае все питание бортовой сети и, возможно, сканера (зависит от марки сканера), идет от маленького аккумулятора. Если напряжение во время процедуры на АКБ сядет меньше 11 вольт, то калибровка будет невозможна! Многие не обращают на это внимание, так как этого напряжения вполне достаточно для запуска автомобиля. Но его недостаточно для калибровки линейного клапана! В этом случае к аккумулятору достаточно подцепить зарядное устройство и процедура пройдет на "ура".
2. Если температура блока управления рабочими цилиндрами тормозов высока, инициализация электронной системы электромагнитного клапана с линейной характеристикой и калибровка не будут завершены должным образом. В этом случае следует подождать, пока температура снизится, а затем выполнить инициализацию и калибровку. На это тоже мало кто обращает внимание, но это очень важно.
3. Если во время настройки смещения клапана с линейной характеристикой будет выключено зажигание, приведена в действие педаль тормоза или подан сигнал скорости автомобиля, настройка прекратится. Многие, проводя эту процедуру нажимают педаль тормоза. В этом случае калибровка снова слетает. Дождитесь окончания калибровки, выключите зажигание. А потом уже включайте его или заводите машину!
4. И напомню остальные условия, про которые я писал в предыдущей статье:
- автомобиль должен стоять на абсолютно ровной поверхности!
- руль точно выставлен в режиме прямолинейного движения
- селектор положения передач - в "паркинге"
- ДВС не заведен
- зажигание включено
Если вы выполните ВСЕ ЭТИ УСЛОВИЯ, то калибровка пройдет без всяких проблем.
Ну и напоследок об ошибке С1203. В 99,9% случаев эта ошибка лечится элементарно. Для этого всего лишь надо снять и очистить от металлических опилок магнитик датчика АБС (его кончик). Сделать это можно любым очистителем или просто сухой мягкой тряпочкой. По времени эта работа занимает 2-3 минуты, что и было сделано на автомобиле Анатолия.
Этот Приус в 20 кузове был к нам доставлен на эвакуаторе из г. К-Уральского 20. История именно типичная: человек купил Приус в 20 кузове и заехал "к другу" в сервис на бесплатную диагностику, посмотреть, все ли в порядке с машиной. "Друг" втыкает в диагностический разъем китайский мультисканер "Лаунч" и все, приплыли! На табло загорается гирлянда неисправностей
Но это не самое страшное! Самое страшное то, что тормоза после этой процедуры перестали работать. Два дня самостоятельной борьбы ни к чему не привели, человеку делать нечего - и машина у нас.
Подключаем наш дилерский сканер и имеем следующие ошибки (рекомендую вот что: если уж решили заниматься диагностикой и ремонтом гибридных автомобилей, то используйте проверенное оборудование, дилерское, почему так - читайте дальше):
Вся проблема в средней ошибке: С1345. Она обозначает, что требуется калибровка линейного клапана. Остальные ошибки уйдут сами (вот здесь я вам рассказываю "тонкости" при проведении диагностики, что наработано годами – уловили суть?).
Работа по устранению этой неисправности занимает не более 5 минут, но по самой процедуре калибровки линейного клапана у некоторых автомастеров почему-то возникает много вопросов. Почему? Может быть, не все могут одолеть технический английский? Поэтому саму процедуру выкладываю пошагово с картинками:
1. Заходим на сканере в утилиты.
2. Заходим в режим "Test mode"
Об этом режиме будет отдельная статья (как можно в него перевести машину без сканера и для чего он нужен).
3. Тут ни чего делать не надо. Просто нажимаем NEXT.
4. Вот тут внимание! Перечислены важные условия, без выполнения которых калибровка будет невозможна:
- автомобиль должен стоять на абсолютно ровной поверхности, без всяких уклонов
- руль точно выставлен в режиме прямолинейного движения
- селектор положения передач - в паркинге
- ДВС не заведен
- зажигание включено
Невыполнение любого из этих условий делает калибровку невозможной! После этого нажимаем NEXT:
5. Начинают мигать лампочки. В зависимости от комплектации (есть или нет на автомобиле система VSC) их две или три. Они мигают с разной частотой. Набираемся терпения и ждем, пока они не заморгают все синхронно (обратите на это внимание!). После этого нажимаем NEXT:
6. Нажимаем Exit. Внимание! Если вы все сделали правильно, то все лампочки должны погаснуть. Если этого не произошло, то вы что-то сделали не так и калибровка не прошла.
Давайте рассмотрим еще несколько случаев, когда вам необходимо выполнять калибровку линейного клапана:
1. После замены гидробустера. Это пожалуй основная операция, когда калибровка требуется в обязательном порядке.
2. Неправильная замена тормозных колодок. При правильной не обязательна, но желательна.
3. Подключение "кривых" сканеров типа Лаунча и т.п.
4. Разгерметизация одного из контуров гидравлической тормозной системы (например, износ манжеты в рабочем тормозном цилиндре).
5. "Баловство" скрепками и перемычками в диагностическом разъеме.
Ну вот, вроде и всё...
...Но на настоящий момент пару раз в неделю звонят по телефону или пишут письма мастера с автосервисов или сами владельцы Приусов, которые читали статью, но выполнить процедуру калибровки линейного клапана у них не получается.
А вчера из Тюмени приехали давние друзья: Александр (Mulat - бессменный фото и видеооператор нашего ПриусКлуба) и Анатолий (тесть Дяди Федора). Они оба являются довольно продвинутыми гибридоводами: начинали с 10 Приуса и сейчас ездят на 20-х моделях.
Проблема приключилась с Приусом Анатолия, когда они хотели заменить в нем тормозную жидкость. Делали они все по инструкции, но спускной штуцер открыли резко и вместе с выходящей под напором тормозной жидкостью, слетела калибровка линейного клапана. Соответственно, педаль тормоза стала "ватной" и отключились вспомогательные тормозные системы.
Они сканером считали ошибки по тормозной системе: С1203 и С1345. Ошибка С1345 прямо говорит, что необходимо откалибровать линейный клапан. А ошибка С1203 - это обрыв или замыкание на массу правого переднего датчика АБС. К последней ошибке мы с вами еще вернемся, но, как вы понимаете или догадываетесь, она тут совсем ни при чем.
Значит, надо победить ошибку С1345. Самостоятельно у них выполнить эту процедуру не получилось. Поэтому они обратились в один из солидных Тюменских автосервисов (какой именно они могут назвать сами), чтобы устранить эту неисправность.
Когда "диагност" на этом сервисе "продиагностировал" их автомобиль, то выдал такое заключение: "ваш автомобиль абсолютно исправен, никаких ошибок в нем нет". На замечание Александра и Анатолия, что они уже считали ошибку и необходимо откалибровать линейный клапан, автоцентр ответил отказом!
После этого они приехали за 300 км в наш Гибрид-сервис. Вся работа по диагностике и калибровке заняла не больше 5 минут и стоила 600 рублей. Но представляете, сколько было потрачено времени, денег и бензина, чтобы добраться из Тюмени до нас?!
И я думаю, что в Тюменском автоцентре эту ошибку нашли, так как систему АБС в Приусе читает практически любой сканер. Но вот устранить ее они не смогли. Почему?
Вот этот вопрос мы с вами и рассмотрим более подробно: почему иногда НЕВОЗМОЖНО провести калибровку линейного клапана.
Давайте для начала правильно назовем линейный клапан.
Правильно и полно он называется "электромагнитный клапан с линейной характеристикой". Но общепринятое его название: "Линейный клапан электронной системы управления тормозами".
Вернемся к прописным истинам: когда необходима калибровка этого клапана. Вот основные случаи, когда она необходима:
1. После замены гидробустера
2. Неправильная замена тормозных колодок или неправильная замена тормозной жидкости (как в нашем случае).
3. Подключение "кривых" сканеров типа Лаунча и т.п.
4. Разгерметизация одного из контуров гидравлической тормозной системы (например, износ манжеты в рабочем тормозном цилиндре или обрыв тормозного шланга).
5. "Баловство" скрепками и перемычками в диагностическом разъеме.
А вот условия, про которые не было написано в предыдущей статье, но про которые вы должны знать:
1. Хороший маленький аккумулятор, т.е. вспомогательная аккумуляторная батарея. Что под этим понимается? А понимается то, что вся процедура проводится на незаведенной машине, а только при включенном зажигании. И в этом случае все питание бортовой сети и, возможно, сканера (зависит от марки сканера), идет от маленького аккумулятора. Если напряжение во время процедуры на АКБ сядет меньше 11 вольт, то калибровка будет невозможна! Многие не обращают на это внимание, так как этого напряжения вполне достаточно для запуска автомобиля. Но его недостаточно для калибровки линейного клапана! В этом случае к аккумулятору достаточно подцепить зарядное устройство и процедура пройдет на "ура".
2. Если температура блока управления рабочими цилиндрами тормозов высока, инициализация электронной системы электромагнитного клапана с линейной характеристикой и калибровка не будут завершены должным образом. В этом случае следует подождать, пока температура снизится, а затем выполнить инициализацию и калибровку. На это тоже мало кто обращает внимание, но это очень важно.
3. Если во время настройки смещения клапана с линейной характеристикой будет выключено зажигание, приведена в действие педаль тормоза или подан сигнал скорости автомобиля, настройка прекратится. Многие, проводя эту процедуру нажимают педаль тормоза. В этом случае калибровка снова слетает. Дождитесь окончания калибровки, выключите зажигание. А потом уже включайте его или заводите машину!
4. И напомню остальные условия, про которые я писал в предыдущей статье:
- автомобиль должен стоять на абсолютно ровной поверхности!
- руль точно выставлен в режиме прямолинейного движения
- селектор положения передач - в "паркинге"
- ДВС не заведен
- зажигание включено
Если вы выполните ВСЕ ЭТИ УСЛОВИЯ, то калибровка пройдет без всяких проблем.
Ну и напоследок об ошибке С1203. В 99,9% случаев эта ошибка лечится элементарно. Для этого всего лишь надо снять и очистить от металлических опилок магнитик датчика АБС (его кончик). Сделать это можно любым очистителем или просто сухой мягкой тряпочкой. По времени эта работа занимает 2-3 минуты, что и было сделано на автомобиле Анатолия.
Гордеев Сергей Николаевич
© Легион-Автодата
(ник на форуме - FERMER)
Свердловская обл., Белоярский р-н
с.Кочневское, ул.Садовая, д.33.
+7 (902) 444-23-35
hybridservis.ru
