ВАРИАТОРНАЯ ТРАНСМИССИЯ CVT NISSAN X-TRAIL, QASHQAI RE0F10A
20.05.2012

ВАРИАТОРНАЯ ТРАНСМИССИЯ CVT NISSAN X-TRAIL, QASHQAI RE0F10A

Прошло много лет, когда первые CVT трансмиссии появились на серийных автомобилях NISSAN. Об этом можно почитать здесь . Прогресс не стоит на месте, и компания NISSAN выпускает новые модели с новой трансмиссией CVT RE0F10A с линейкой двухлитровых моторов MR серии и QR серии. Прежде всего это – NISSAN XTRAIL в кузове Т31, а также NISSAN QASHQAI J10 с января 2007 года.

Что отличает эти CVT от их предшественника CVT RE0F06A? Прежде всего огромный технологический прогресс в качестве изготовления механической части.

В этой статье рассматривалась принципиальная важность высокой чистоты поверхности рабочих кромок конусов – здесь она стала еще выше, а сами шкивы еще легче. Ведущий шкив стал однопоршневым. Давление в контуре первичного шкива пришлось повысить до 60 кг/см2 в сравнении с двухпоршневым шкивом RE0F06A. Существенно улучшена внешняя чистота обработки для уменьшения адгезии масла и его вспенивания. Расширен диапазон передаточных чисел и разработано новое масло NS-2 от моделей MURANO/TEANA/MAXIMA. Кардинально переделана система гидравлического управления: для снижения потерь в ней регулируется давление в первичном и вторичном шкиве независимо. За счет переноса масляного насоса в поддон появился цепной привод.

Все эти технические новшества и необходимость их описаны здесь .

Из-за большого давления выросла температура масла, пришлось поставить воздушный радиатор охлаждения. В тоже время масло NS-2 рассчитано на более высокие нагрузки, но в более узком температурном режиме. Разработчики поставили подогреватель масла (например на MURANO с отдельным термостатом на CVT ). Что это дает? После запуска двигателя температура масла в CVT не соответствует рабочей, а нагрузки очень высоки. Если владелец, не прогрев трансмиссию до рабочей температуры, сразу давит газ в пол, считая что мотор прогрет, то стальной ремень трет конуса и царапает их, приводя к аналогичным последствиям, как и в RE0F06A. Основная проблема повреждения CVT осталась – это низкая культура эксплуатации российских водителей, не желающих читать руководство владельца. Разработчики добавили подогреватель масла от системы охлаждения мотора. Даже если машина стоит, а мотор работает, его антифриз, нагреваясь, подогревает масло в CVT. Практически при полноценном прогреве мотора масло в CVT должно прогреться до безопасной температуры начала движения – около 20 градусов Цельсия. Но, видимо, не всегда владельцы XTRAIL дают такую возможность своей машине – результат ниже: стружка от ремня и шкивов в поддоне.

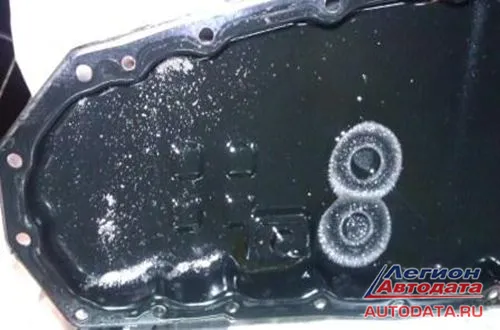

Фото 1.


ВАРИАТОРНАЯ ТРАНСМИССИЯ CVT NISSAN X-TRAIL, QASHQAI RE0F10A


Надо заметить, что в этой коробке стоит дополнительный фильтр в системе защиты смазки цепи и подшипников шкивов. Он установлен за теплообменником.

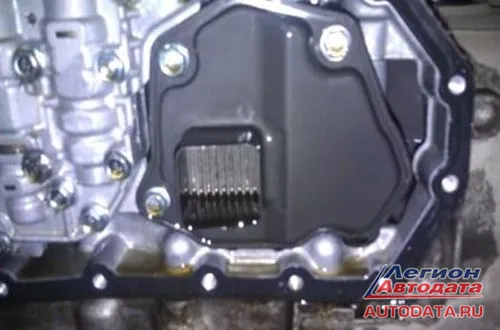

Фото 2.


ВАРИАТОРНАЯ ТРАНСМИССИЯ CVT NISSAN X-TRAIL, QASHQAI RE0F10A


Но он не помогает в такой ситуации. Хоть его и можно поменять , но если проблемы начались – это бесполезная трата средств. Считаю, что даже профилактически, нет смысла менять этот фильтр на исправной CVT. Он рассчитан на весь срок службы трансмиссии. Как и фильтр масляного насоса в поддоне.

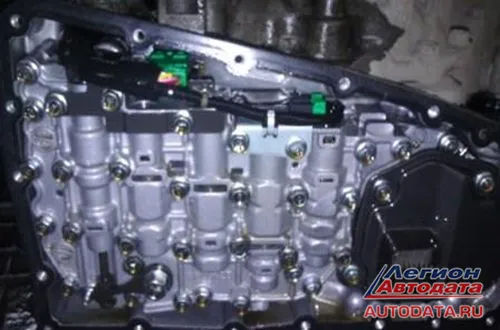

Фото 3.


ВАРИАТОРНАЯ ТРАНСМИССИЯ CVT NISSAN X-TRAIL, QASHQAI RE0F10A


Никакая система фильтрации не спасает и сам насос высокого давления.

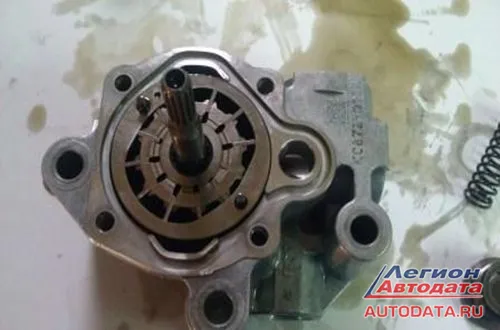

Фото 4.


ВАРИАТОРНАЯ ТРАНСМИССИЯ CVT NISSAN X-TRAIL, QASHQAI RE0F10A


Все это подлежит замене вместе с блоком гидравлического управления.

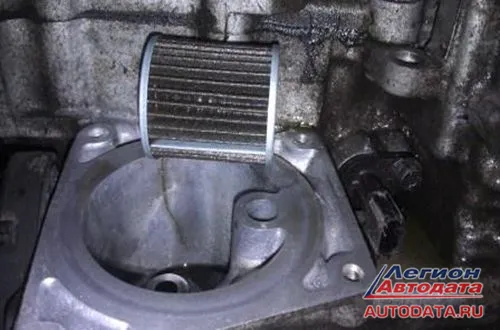

Фото 5


ВАРИАТОРНАЯ ТРАНСМИССИЯ CVT NISSAN X-TRAIL, QASHQAI RE0F10A


Иными словами, подлежит замене комплект шкивов и ремень (точить бесполезно – очень тонкие стенки и слой закалки), насос высокого давления и блок гидравлического управления.


Теперь рассмотрим кратко диагностику данной трансмиссии.

Блок управления RE0F10A расположен под капотом и имеет один разъем. Связь с ним только по шине CAN, поэтому можно забыть о всяких самопальных адаптерах, схемах и программах к ним, которыми завален Интернет. Мечта гаражника – ковырять свой авто самому – уходит, как дымка при восходе Солнца. Зачастую многие владельцы приезжают с результатом диагностики неведомого им блока – на 99% это моторный, т.е. тот блок, с которым удалось по старинке связаться чем было под рукой. Какие там ошибки при этом считаны – значение не имеет – так как это все не верно. О том, что нужно смотреть параметры блока TCM, мало кто догадывается. В результате всего этого приезжают авто с дилерского обслуживания с распечатками с моторного блока с одной-двумя ошибками, когда в TCM их уже 10, и причем такие, при которых частичный ремонт не возможен – только капитальный ремонт всей CVT с вышеуказанным списком замены. Есть интересный код P0868 (страшный сон всех владельцев MURANO), который например тут не является таковым, если один. Присутствие его в составе нескольких других – уже катастрофа.

P0730 BELT DAMAGE – добавлен новый код, который не сообщает, что ремень оборвало (как на RE0F06A), но появляется в результате нерасчетного передаточного числа (изменение геометрических размеров шкивов и ремня). Если в описании кода появилось PERFORMANCE или FUNCTION – это совсем не связано с проводами и контактами, как ELECTRICAL или CIRCUIT. Тут два датчика давления, и процессор управления содержит табличные значения давления для разных режимов работы. Все соленоиды работают в линейном режиме – существует жесткая табличная характеристика между скважностью, температурой масла и давлением. Есть и ROM, как на MURANO, (для хранения калибровок гидроблока). Кроме этого требуется перезаписывать калибровочную таблицу при замене коробки или блока TCM. Без этого даже начальное движение не рекомендуется. Править таблицу нельзя – только сверять с эталоном.


Выглядит она так:

Data after deletion Item name

Item name

Display value

Item name

Display value

UNIT CLB ID 1


GAIN PL

256

UNIT CLB ID 2

0000

< OFFSET PL

40

UNIT CLB ID 3

0000

OFFSET2 PL


UNIT CLB ID 4

0000

MAP NO SEC

32

UNIT CLB ID 5

0000

GAIN SEC

256

UNIT CLB ID 6

0000

OFFSET SEC

40

MAP NO LU

33

OFFSET2 SEC


GAIN LU

256

MAP NO SL

32

OFFSET LU

40



OFFSET2 LU

0

OFFSET SL

<

40

MAP NO PL

32

OFFSET2 SL

0


Очень важно в этой CVT – как можно чаще менять масло (по крайне мере не забывать о сервисных интервалах). После смены масла обязательно сканером делается ресет счетчика старения масла, иначе давление будет нештатным, и CVT повреждается. Масло проверяется как и на всех аналогичных трансмиссиях этой компании – щупом, только он уже с защелкой. В режиме замера фиксатор щупа нужно развернуть на 180 градусов (противоположно защелке).

ГАДЖИЕВ А.О
© Легион-Автодата


Гаджиев Арид Омарович

г.Москва, ул.Ермакова Роща 7А, территория 14 ТМП

www.nissan-A-service.ru

тел. +79265256300

е-mail: arid77@mail.ru
