Volvo XC90. Типичные неисправности
25.04.2016
Автомобиль Volvo XC90, 2.5 литра, 2006 год выпуска.
Владелец обратился с такими проблемами:
1 - не включается полный привод
2 - иногда плавают обороты
Диагностика этого автомобиля удобна тем, что с помощью диагностической программы VIDA можно посмотреть всю историю ошибок, которые когда-то были. Полезная штука.

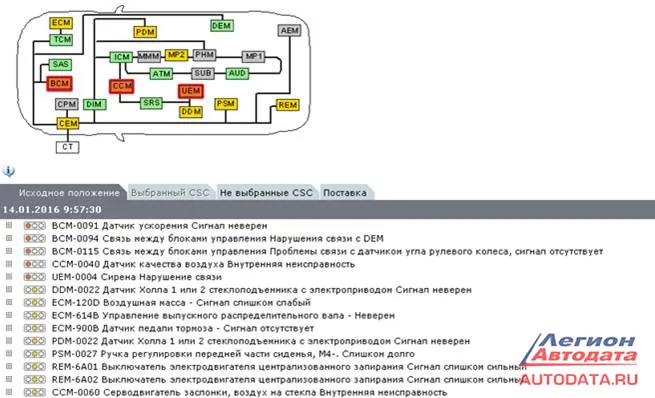

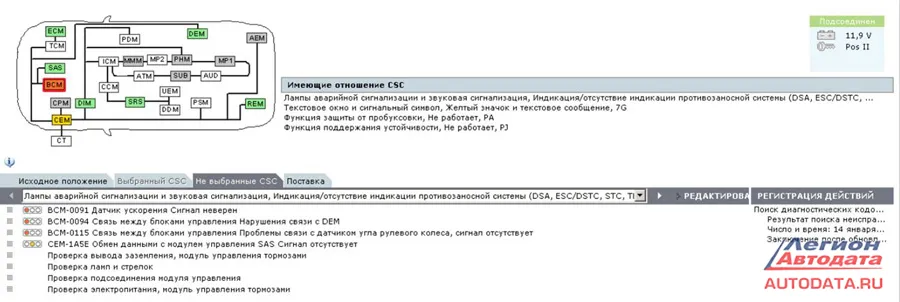

Но интересуют текущие ошибки:
Значит, что имеем:
· Ошибка по CAN шине
· Ошибка по блоку ABS (нет связи с контроллером заднего моста)
· Ошибка по датчику поворота руля
· Ошибка по акселерометру

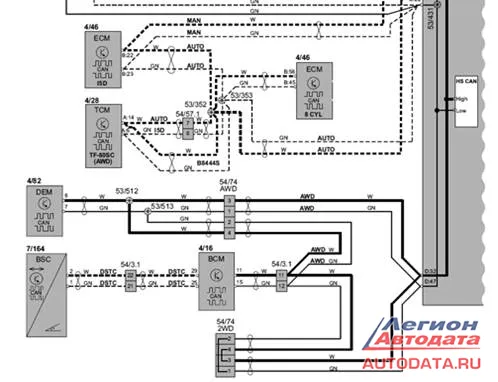

Соответственно главная проблема в нарушении связи между блоками! Посмотрел схему CAN шины. Соединения между блоками DEM (задний мост), BCM (блок ABS) и BSC (акселерометр) идут через разъем 54/3.1.

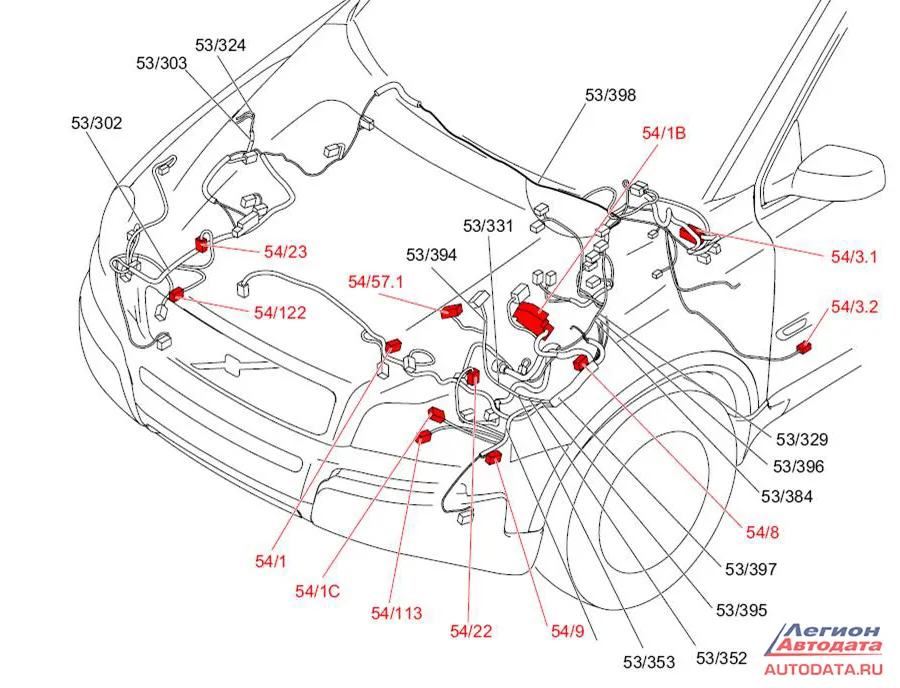

Располагается этот разъем на блоке CEM (позиция 54/3.1).

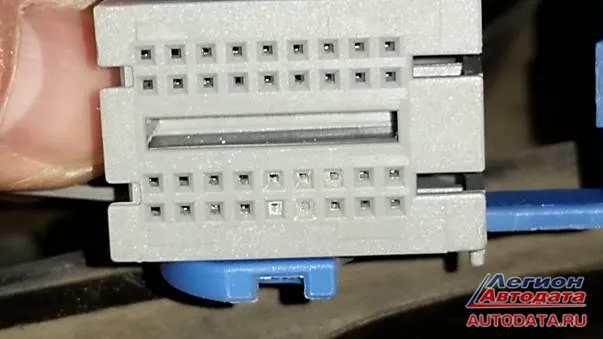

Почему обратил на это внимание: из опыта работы знаю, что этот блок располагается в нише водостока под стеклоочистителем, такое расположение можно назвать "узким местом в конструкции автомобиля": несмотря на герметическую защиту, там может скапливаться вода и провоцировать возникновение неисправности. Добравшись до CEMа и сняв разъем, вот что увидел:

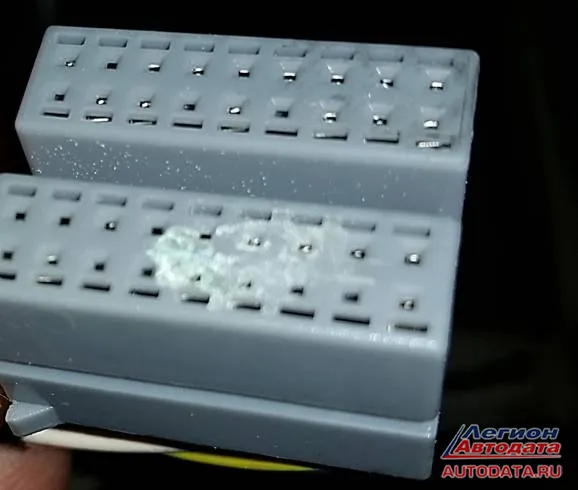

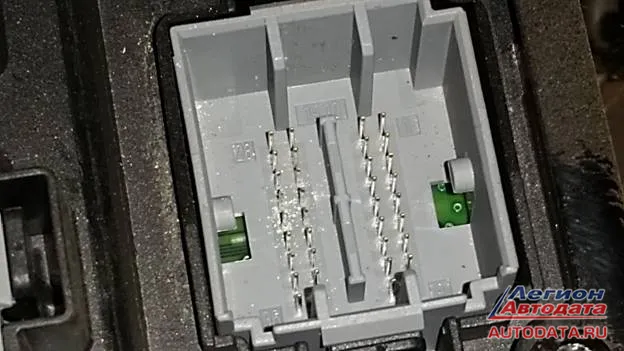

Это окислы в разъёмах по CAN шине. Решение простое: "разобрать и почистить". По времени это недолго, гораздо больше времени ушло на снятие поводков стеклоочистителей, их, наверное, не снимали с момента выпуска автомобиля с конвейера. В итоге связь между блоками восстановлена, ошибок нет.

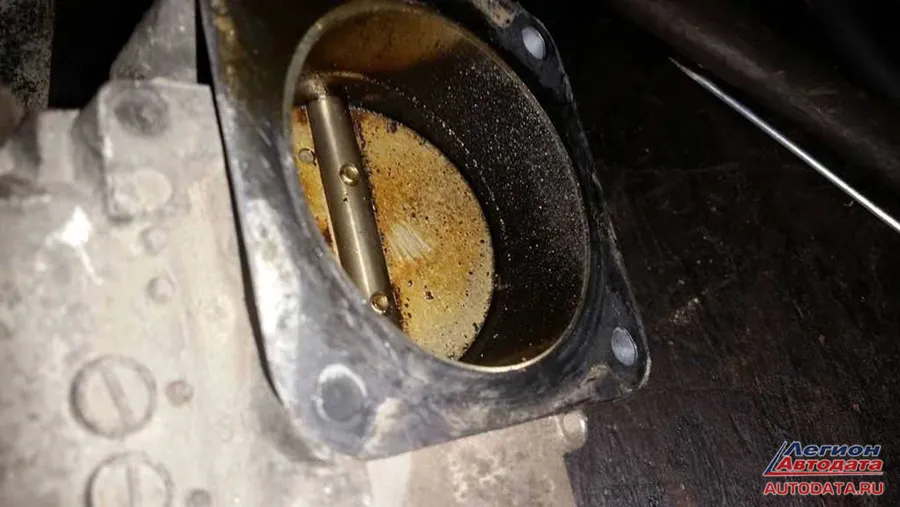

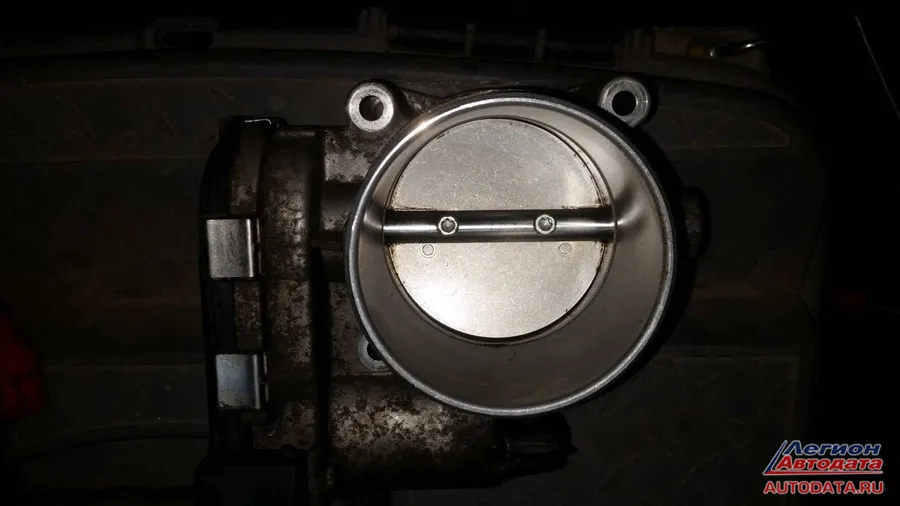

Следующая проблема - дроссельная заслонка. Вид у неё, прямо скажем, замученный:
Привёл в порядок и её.

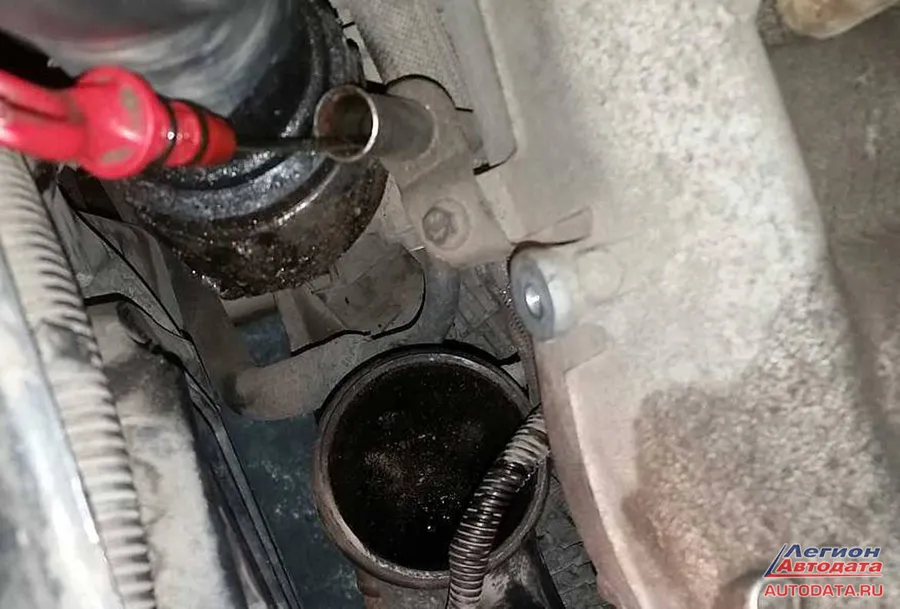

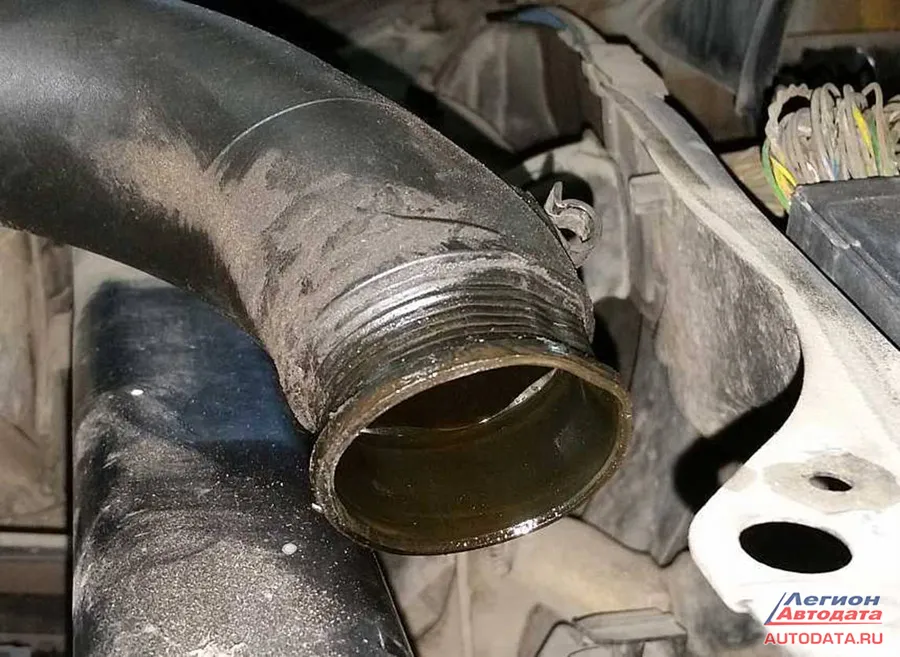

Судя по наличию масла в воздуховоде предположил, что турбина гонит масло. Предупредил клиента, что ему надо обратить внимание на этот узел, сколько эта турбина прослужит - неизвестно, могут быть проблемы.
Неисправность по полному приводу

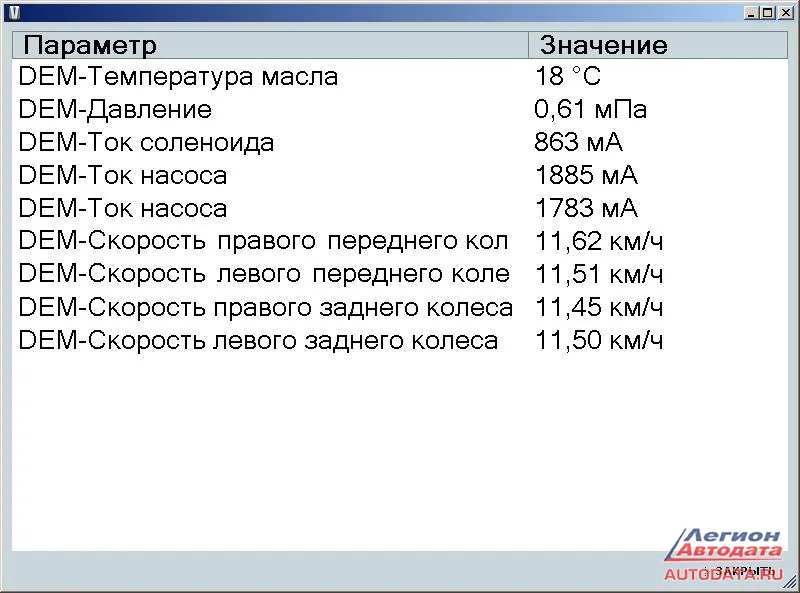

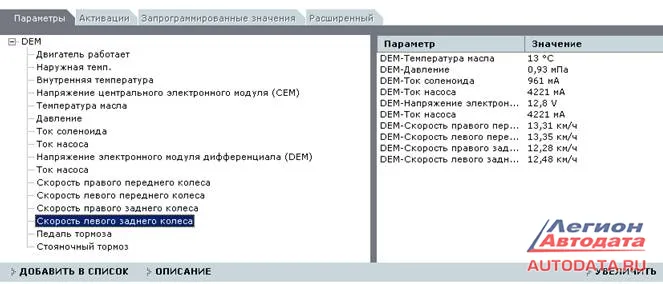

Продолжение устранения неисправности: не включение полного привода. Выехали на дорогу, подключил сканер, смотрю параметры по заднему мосту: все в норме. Но полный привод не включается!

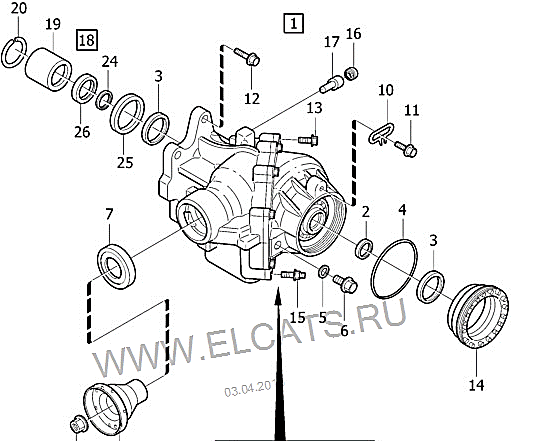

Поскольку после тестовой поездки ошибок по муфте не было, то можно было предположить, что электроника работает в штатном режиме. В чём же тогда может быть причина? Предположил, основываясь на имеющемся опыте, что проблема, скорее всего, в так называемой угловой передаче, а точнее во втулке с внутренними шлицами (деталь #19). Опять же из информации доступной в интернете, она чаще всего является причиной отсутствия полного привода. Срезает шлицы.
Вывесили автомобиль, проверили, вращается ли кардан на стоящей машине: так и оказалось, хотя он не должен вращаться. Запустили двигатель, включили передачу, отпустили тормоз - пожалуйста, передние колеса вращаются, а кардан стоит на месте! Из этого следовало, что срезало шлицы на втулке соединяющей коробку с угловой передачей и крутящий момент не передается на заднюю ось.

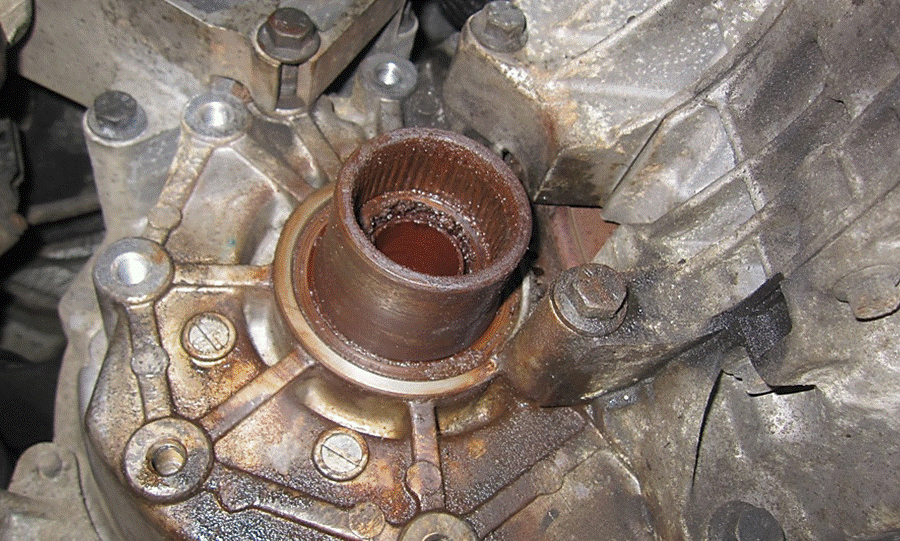

Вот собственно втулка со срезанными шлицами.
Если читать по тексту, то времени на прочитывание этих слов уйдёт немного. Реально же работа заняла достаточно много времени.
Через некоторое время клиент сообщил, что после замены втулки полный привод работает!
Владелец обратился с такими проблемами:
1 - не включается полный привод
2 - иногда плавают обороты
Диагностика этого автомобиля удобна тем, что с помощью диагностической программы VIDA можно посмотреть всю историю ошибок, которые когда-то были. Полезная штука.
Но интересуют текущие ошибки:
Значит, что имеем:
· Ошибка по CAN шине
· Ошибка по блоку ABS (нет связи с контроллером заднего моста)
· Ошибка по датчику поворота руля
· Ошибка по акселерометру
Соответственно главная проблема в нарушении связи между блоками! Посмотрел схему CAN шины. Соединения между блоками DEM (задний мост), BCM (блок ABS) и BSC (акселерометр) идут через разъем 54/3.1.
Располагается этот разъем на блоке CEM (позиция 54/3.1).
Почему обратил на это внимание: из опыта работы знаю, что этот блок располагается в нише водостока под стеклоочистителем, такое расположение можно назвать "узким местом в конструкции автомобиля": несмотря на герметическую защиту, там может скапливаться вода и провоцировать возникновение неисправности. Добравшись до CEMа и сняв разъем, вот что увидел:
Это окислы в разъёмах по CAN шине. Решение простое: "разобрать и почистить". По времени это недолго, гораздо больше времени ушло на снятие поводков стеклоочистителей, их, наверное, не снимали с момента выпуска автомобиля с конвейера. В итоге связь между блоками восстановлена, ошибок нет.
Следующая проблема - дроссельная заслонка. Вид у неё, прямо скажем, замученный:
Привёл в порядок и её.
Судя по наличию масла в воздуховоде предположил, что турбина гонит масло. Предупредил клиента, что ему надо обратить внимание на этот узел, сколько эта турбина прослужит - неизвестно, могут быть проблемы.
Неисправность по полному приводу
Продолжение устранения неисправности: не включение полного привода. Выехали на дорогу, подключил сканер, смотрю параметры по заднему мосту: все в норме. Но полный привод не включается!
Поскольку после тестовой поездки ошибок по муфте не было, то можно было предположить, что электроника работает в штатном режиме. В чём же тогда может быть причина? Предположил, основываясь на имеющемся опыте, что проблема, скорее всего, в так называемой угловой передаче, а точнее во втулке с внутренними шлицами (деталь #19). Опять же из информации доступной в интернете, она чаще всего является причиной отсутствия полного привода. Срезает шлицы.
Вывесили автомобиль, проверили, вращается ли кардан на стоящей машине: так и оказалось, хотя он не должен вращаться. Запустили двигатель, включили передачу, отпустили тормоз - пожалуйста, передние колеса вращаются, а кардан стоит на месте! Из этого следовало, что срезало шлицы на втулке соединяющей коробку с угловой передачей и крутящий момент не передается на заднюю ось.
Вот собственно втулка со срезанными шлицами.
Если читать по тексту, то времени на прочитывание этих слов уйдёт немного. Реально же работа заняла достаточно много времени.
Через некоторое время клиент сообщил, что после замены втулки полный привод работает!
