Toyota 1AZ-FSE. Вопросы холостого хода

Вопросы ХХ на 1AZ-FSE
14.11.2005

Автомобиль Toyota OPA с двигателем 1AZ-FSE ( D4 ) приехал на диагностику с жалобой на нестабильные обороты холостого хода.
После уверенного запуска двигатель работал стабильно на хх-около 650 rpm

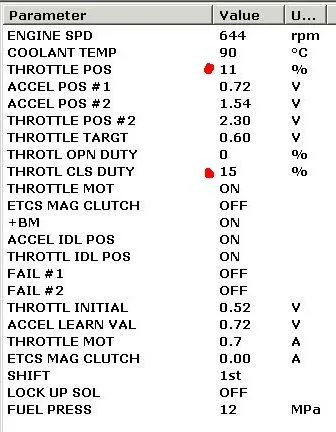

рис.1
Сразу привлек внимание повышенный процент открытия TPS ( отмечено красной точкой )
и большая скважность закрытия на электродвигателе ETCS ( Система электронного управления дроссельной заслонкой )

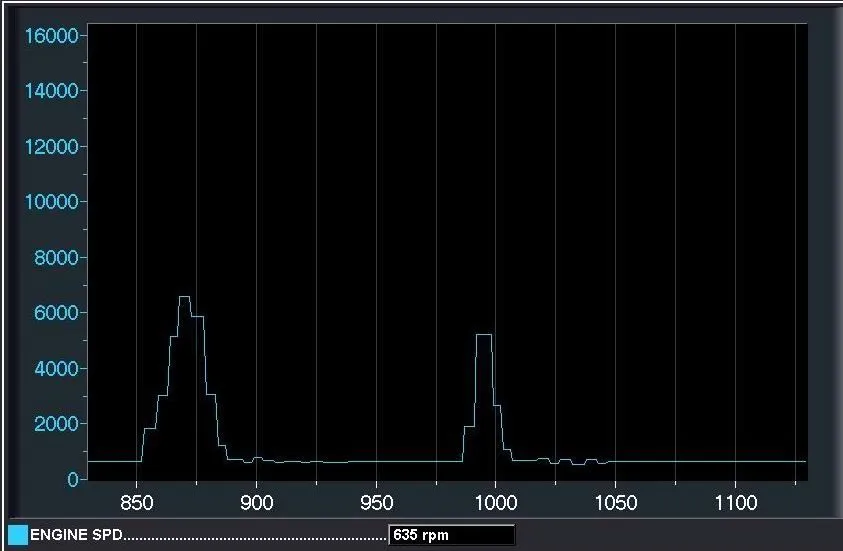

рис.2

После перегазовки ( при переходе в режим обедненной смеси ) обороты двигателя стали "плавать" в пределах 1000-1800 rpm

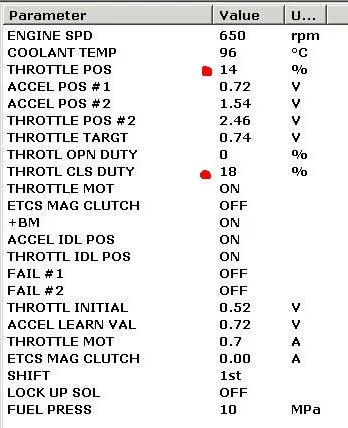

рис.3

рис.4

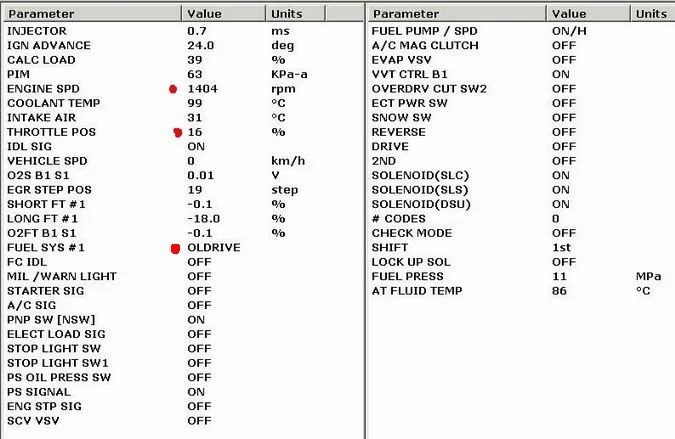

На этом графике видно как сильно ( от 0% до 40% ) меняется скважность управляющих импульсов на привод ETCS и как следствие - проблема с оборотами хх в режиме LEAN


 рис.5


Виной была грязная дроссельная заслонка и забитый воздушный фильтр.

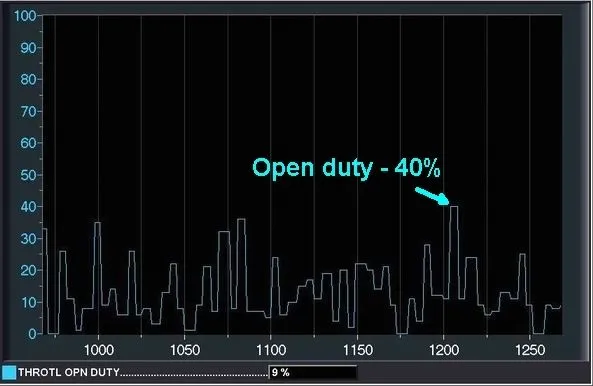

Data Stream ETCS после чистки дросселя-изменения отмечены красной точкой. Скважность управляющих импульсов на привод ETCS стабильна-около 15%

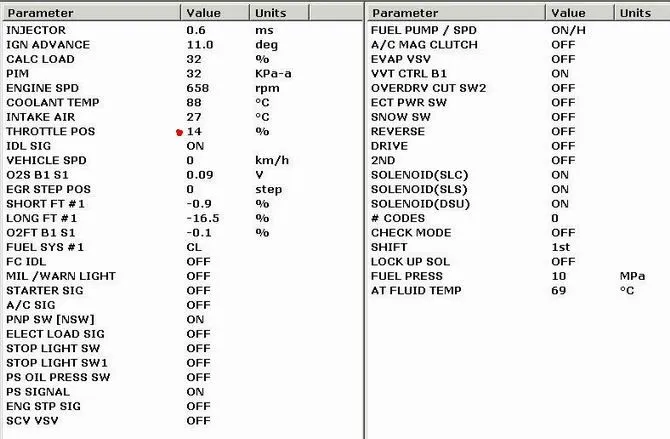

рис.6


Data Stream в режиме обеднения

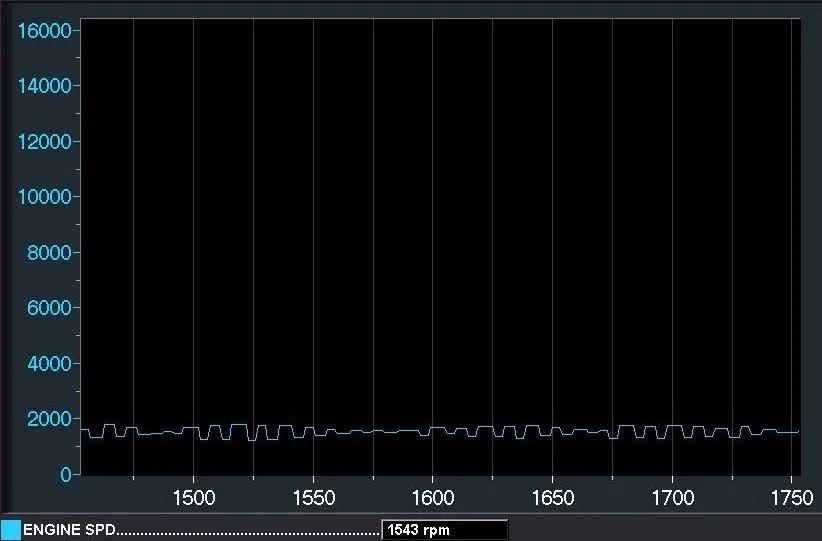

рис.7


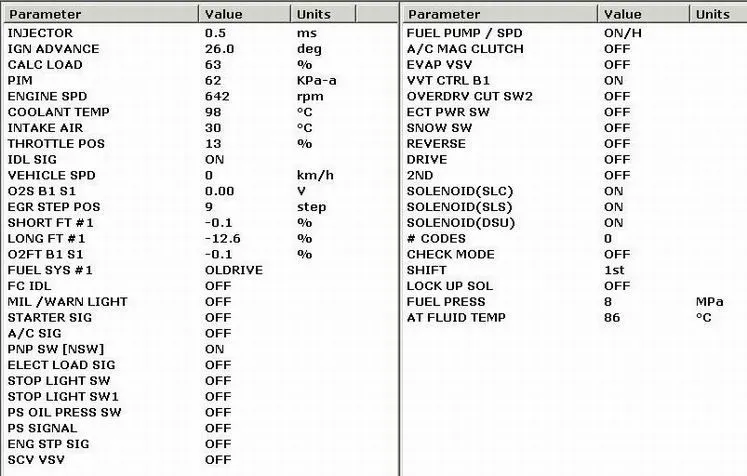

График работы двигателя хх-дросселирование-хх. Видно что обороты после дросселирования стабильны


рис.8

PS
Осталось решить проблему с большой долговременной топливной коррекцией ( LTFT D4 от 15 до 30% ),но это уже совсем другая история -:)


город Нижневартовск,
Диагност Антон, (12volt)
