Mitsubishi Lancer 9 2006. Проблемы с топливом?
25.04.2014
Вот уж никогда не думал, что простая неисправность может так сильно озадачить… да настолько, что пришлось сделать перерыв, попить чаю и взглядом пробежать «основы» из мануала:
a. Прежде всего, необходимо выслушать клиента и собрать максимальную
информацию о неисправности, что может впоследствии облегчить диагностику и поиск причин её возникновения.
b. Необходимо проверить проявление признаков указанной неисправности на автомобиле. Возможно два варианта:
- Признак встречается (электронный узел или компонент не работает - ОТКАЗ)
- Признак не встречается (нарушение функционирования – ПЕРИОДИЧЕСКИ ВОЗНИКАЮЩАЯ НЕИСПРАВНОСТЬ).
c. Первоначально проверьте путём внешнего осмотра (пользуясь органами чувств - слухом, обонянием, осязанием, зрением) не вызвана ли неисправность механическими причинами. Если механической причины не обнаружено, то необходимо проверить электрическую систему.
d. Если процесс поиска неисправностей является простым и не требует специальной методики, то необходимо при помощи мультиметра проверить, основываясь на электрической схеме, все точки электрической цепи от положительной до отрицательной (массы) клеммы аккумуляторной батареи. Оцените, находится ли напряжение в проверяемых точках в пределах нормы, проверьте исправность всех выключателей и реле, связанных с этой цепью. Чтобы не допустить ошибку при проведении измерений тщательно изучите электрическую схему.
«Прежде всего, необходимо выслушать клиента и собрать максимальную
информацию о неисправности»,- да я его выслушал! Ну и что из того? Спросил у него:
- На панели приборов горела хоть какая-то лампочка?
Клиент довольно ответил:
- Горела. Но я её погасил! Сделал как на форуме говорят: «Отсоединил аккумулятор – присоединил». Теперь все в порядке, ничего не горит и не мозолит глаза!
Ну что мне оставалось ответить? Пробормотал единственное:
- Вы молодец. Пять баллов!
Клиент что-то почувствовал и забеспокоился:
- Я что-то не так сделал?
- Да не надо было ничего «гасить на панели приборов», вот и все. Неисправность у вас «плавающая», и теперь непонятно – возникнет она сейчас, при проверке, или нет. А если бы CHECK на панели не погасили, то мы бы сейчас точно знали, на что жалуется машина, и сразу же бы начали смотреть в том направлении. А теперь ищи-свищи…
- Ну извините…
- Вы бы форумы читали поосторожнее, а то там иногда такого насоветуют … вот если бы вам ответили на какой-то конкретный вопрос – это одно дело. А то вы непонятно откуда вырвали из контекста этот «вариант устранения неисправности» и применили его к своей машине. Поосторожнее надо быть …
Действительно, неисправность на машине была из разряда «плавающих»: то есть, то нет, исчезает и автомобиль работает как часы, никаких претензий. И остается два варианта, нет, даже три варианта:
1. Попытаться искать неисправность по описанию, по словам клиента.
2. Ждать, пока неисправность себя проявит, возникнет код неисправности и работать уже по коду.
3. Потратить время, погонять машину на разных режимах работы, если неисправность никак не проявит себя – отдать машину клиента со строгими напутствиями, что «эту лампочку на панели приборов гасить нельзя!!!».
Словами описать эту простую неисправность можно, но это всё не то … специально сделал короткие видео-ролики, что бы и посмотреть можно было, и послушать, вот ролики:
Ну и что бы вы сказали? Причем, хочу заметить, что поймать неисправность удалось случайно и на короткий момент, а в остальное время мотор работал без нареканий.

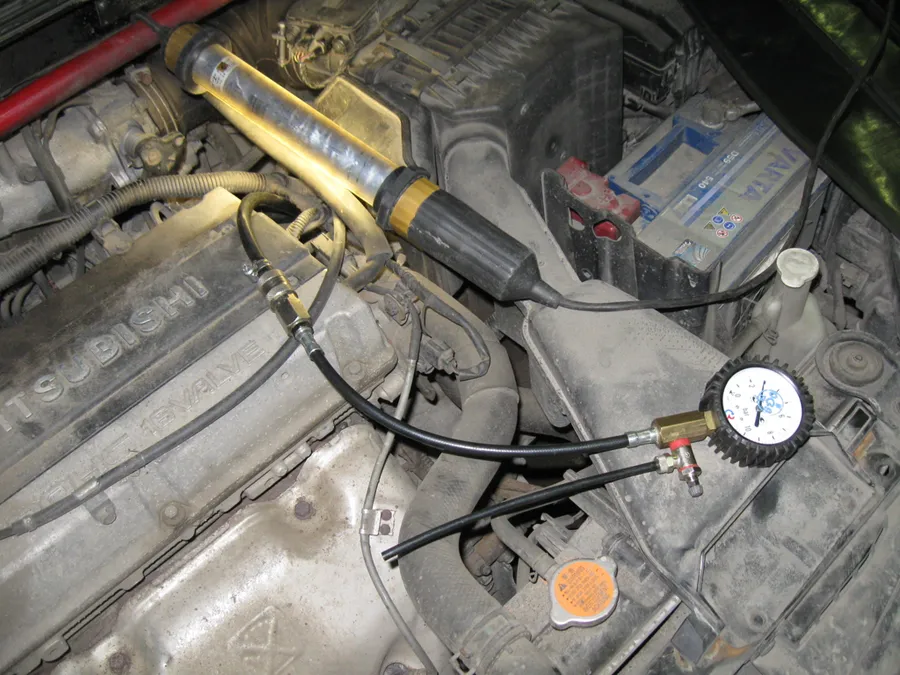

«Газуешь – мотор чахнет», снижает обороты и вот-вот заглохнет. Первое на ум приходит: «Топливная система». И скорее всего, бензонасос. Вот почему достал манометр и начал с проверки топливной системы:
Вы смотрели кинокомедию «Тупой и еще тупее»? Вот и у меня было такое же чувство неловкости перед самим собой, когда проверил давление, а оно оказалось рабочим. Черт побери! Какого черта использую дедовские методы, когда рядом лежит дилерский сканер?! Прикручиваю сканер, смотрю Data List:

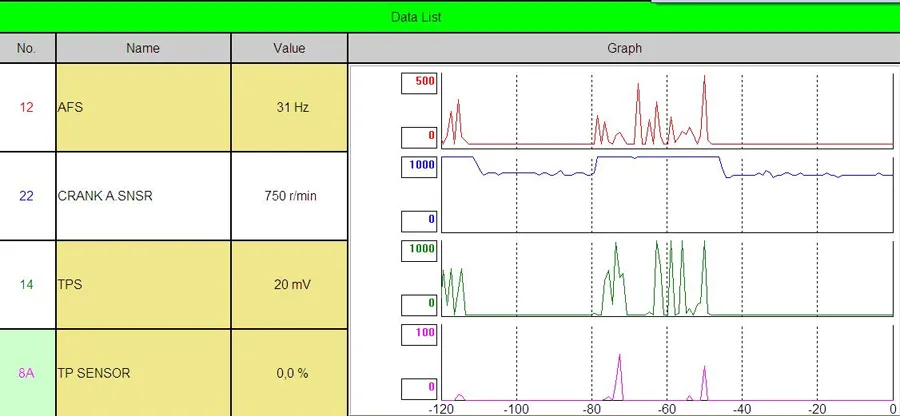

Как видно из скринов, показания TPS разные, меняются, то 20 милливольт, то 254. Были и другие цифры, не успел словить…
Вы знаете в Интернете Дмитрия Юрьевича ник mek? Хороший человек, всегда поможет, если что. И вот вспоминаю, что когда-то интересовался у него подобными параметрами (давно было, только-только начинал бороться с Мицубиши и было край как много вопросов).
Сколько должно быть, какие показания надо увидеть на мониторе? Дмитрий Юрьевич ставит 620-625-630. Где-то около того, все зависит от типа мотора. В мануале данные немного другие. Но сейчас это не суть – не должно быть 20 милливольт при открытии дроссельной заслонки! А о чем это может говорить?

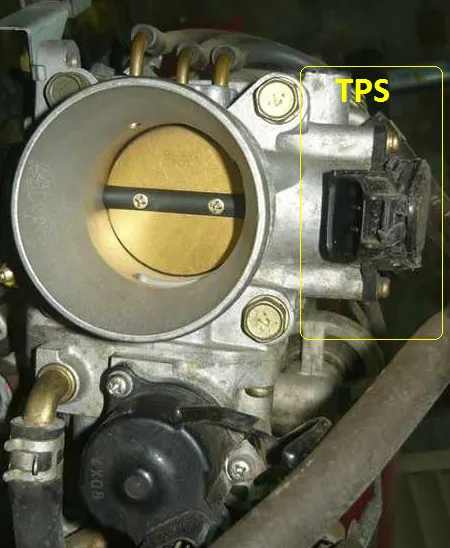

Пока вы думаете над вопросом - немного теории. Рассмотрим устройство и принцип работы датчика положения дроссельной заслонки (поясняю для тех кто не знает, ведь это могут читать не только автодиагносты J). Итак, Датчик Положения Дросельной Заслонки (ДПДЗ) или Throttle Position Sensor (TPS), представляет собой трех-выводной переменный резистор (потенциометр).
Основные его компоненты, это изолированная подложка с нанесенным на неё резистивным слоем и ползунок. Резистивный слой в этом датчике изготавливается из углерода и имеет выводы в начале и в конце.

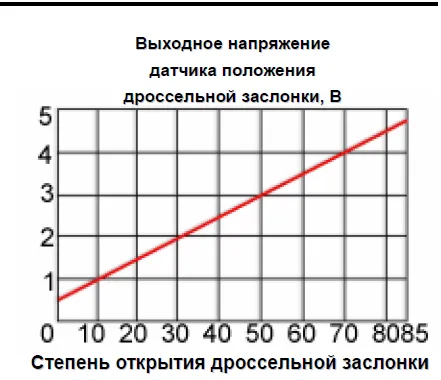

Ползунок передвигается по этому слою, имея с ним электрический контакт. В процессе движения ползунка от одного положения до другого, изменяется сопротивление между ним и крайними выводами датчика. Этот датчик устанавливается сбоку дроссельного патрубка, на оси дроссельной заслонки.
На один из выводов TPS подается стабилизированное напряжение питания 5 вольт с Блока Управления Двигателем, другой вывод соединен с минусовым потенциалом - «массой». Со среднего контакта (ползунка) снимается выходной сигнал для блока управления двигателем в виде изменяемого напряжения, на основании которого блок управления двигателем отслеживает на какой угол открыта дроссельная заслонка.
Со временем, при длительной эксплуатации, резистивный слой датчика истирается, что приводит к неверному определению положения дроссельной заслонки БУД, что и происходило на данном автомобиле.
Ну сами посудите, машине уже 6 лет, а это тот срок, когда заводская гарантия прекращает действовать. Да даже пусть бы она действовала, но «старость есть старость»? Всё приходит в негодность и сваливается в неисправность с течением времени. Да и Производителю невыгодно делать «вечные» автомобили. В Интернете даже есть и расписана такая теория, кому интересно – найдете, а сейчас вернемся к нашему датчику положения дроссельной заслонки.
«Интернет – это великий кладезь знаний»,- так говорят. Но тут же добавляют: «И великая помойка». Нельзя не согласиться. Потому что стоит пройтись поиском по сети, так тут же вылазят сайты с «надежными рекомендациями как починить TPS». Способов и вариантов уйма! Одни предлагают «нанести немного клея и потереть резистивный слой карандашом». Другие уходят в глубину вопроса и предлагают использовать магнитотрон. Третьи что-то еще предлагают – подобное, не менее изощренное.
Да, согласен: «Попытка не пытка». Но при условии, что вы живете в прошлом веке и живете на Новой Земле, где кроме собственного упорства и Интернета ничего нет - вот там и поизгаляться можно.
А сейчас? Стоит ли и надо ли? В окно выгляни – тьма магазинов. И в Интернете уйма предложений с «доставкой на дом».

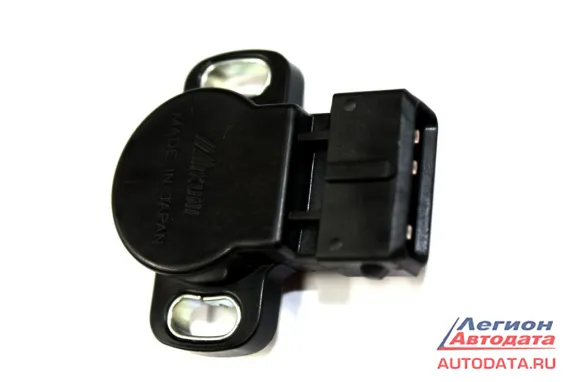

И клиент, посоветовавшись со мной, принял правильное решение: «Заказать новый датчик положения дроссельной заслонки». А почему нет: ездить на своей машине он собирается долго и хочет быть уверенным в ее исправности.
Ну а я по итогам этого ремонта, сделал вот какие выводы:
1. Скорее всего, на этом ремонте я споткнулся о «чувство собственной значимости и непогрешимости». Многие автомобильные диагносты, наверное, когда-то сталкиваются с подобным: знаешь уже многое, всё, кажется, уже изучено и диагноз неисправности ставится влёт и непогрешимо. А не надо иметь такое чувство. Надо иметь чувство равновесия: «Знаешь много? Это хорошо. Только помни, что всё знать невозможно, быть «техническим гением» при уровне развития современной автомобильной техники – невозможно. Просто учись и развивайся».
2. В 21 веке не надо ничего придумывать и искать нетрадиционные способы ремонта – купить новый сенсор, датчик и тому подобное намного дешевле и голова потом не болит.
3. Надо продолжать учиться, впитывать «истории ремонта» и не идти на поводу своей непогрешимости – это тебе только кажется, что ты «непогрешимый технический гений» …
a. Прежде всего, необходимо выслушать клиента и собрать максимальную
информацию о неисправности, что может впоследствии облегчить диагностику и поиск причин её возникновения.
b. Необходимо проверить проявление признаков указанной неисправности на автомобиле. Возможно два варианта:
- Признак встречается (электронный узел или компонент не работает - ОТКАЗ)
- Признак не встречается (нарушение функционирования – ПЕРИОДИЧЕСКИ ВОЗНИКАЮЩАЯ НЕИСПРАВНОСТЬ).
c. Первоначально проверьте путём внешнего осмотра (пользуясь органами чувств - слухом, обонянием, осязанием, зрением) не вызвана ли неисправность механическими причинами. Если механической причины не обнаружено, то необходимо проверить электрическую систему.
d. Если процесс поиска неисправностей является простым и не требует специальной методики, то необходимо при помощи мультиметра проверить, основываясь на электрической схеме, все точки электрической цепи от положительной до отрицательной (массы) клеммы аккумуляторной батареи. Оцените, находится ли напряжение в проверяемых точках в пределах нормы, проверьте исправность всех выключателей и реле, связанных с этой цепью. Чтобы не допустить ошибку при проведении измерений тщательно изучите электрическую схему.
«Прежде всего, необходимо выслушать клиента и собрать максимальную
информацию о неисправности»,- да я его выслушал! Ну и что из того? Спросил у него:
- На панели приборов горела хоть какая-то лампочка?
Клиент довольно ответил:
- Горела. Но я её погасил! Сделал как на форуме говорят: «Отсоединил аккумулятор – присоединил». Теперь все в порядке, ничего не горит и не мозолит глаза!
Ну что мне оставалось ответить? Пробормотал единственное:
- Вы молодец. Пять баллов!
Клиент что-то почувствовал и забеспокоился:
- Я что-то не так сделал?
- Да не надо было ничего «гасить на панели приборов», вот и все. Неисправность у вас «плавающая», и теперь непонятно – возникнет она сейчас, при проверке, или нет. А если бы CHECK на панели не погасили, то мы бы сейчас точно знали, на что жалуется машина, и сразу же бы начали смотреть в том направлении. А теперь ищи-свищи…
- Ну извините…
- Вы бы форумы читали поосторожнее, а то там иногда такого насоветуют … вот если бы вам ответили на какой-то конкретный вопрос – это одно дело. А то вы непонятно откуда вырвали из контекста этот «вариант устранения неисправности» и применили его к своей машине. Поосторожнее надо быть …
Действительно, неисправность на машине была из разряда «плавающих»: то есть, то нет, исчезает и автомобиль работает как часы, никаких претензий. И остается два варианта, нет, даже три варианта:
1. Попытаться искать неисправность по описанию, по словам клиента.
2. Ждать, пока неисправность себя проявит, возникнет код неисправности и работать уже по коду.
3. Потратить время, погонять машину на разных режимах работы, если неисправность никак не проявит себя – отдать машину клиента со строгими напутствиями, что «эту лампочку на панели приборов гасить нельзя!!!».
Словами описать эту простую неисправность можно, но это всё не то … специально сделал короткие видео-ролики, что бы и посмотреть можно было, и послушать, вот ролики:
Ну и что бы вы сказали? Причем, хочу заметить, что поймать неисправность удалось случайно и на короткий момент, а в остальное время мотор работал без нареканий.
«Газуешь – мотор чахнет», снижает обороты и вот-вот заглохнет. Первое на ум приходит: «Топливная система». И скорее всего, бензонасос. Вот почему достал манометр и начал с проверки топливной системы:
Вы смотрели кинокомедию «Тупой и еще тупее»? Вот и у меня было такое же чувство неловкости перед самим собой, когда проверил давление, а оно оказалось рабочим. Черт побери! Какого черта использую дедовские методы, когда рядом лежит дилерский сканер?! Прикручиваю сканер, смотрю Data List:
Как видно из скринов, показания TPS разные, меняются, то 20 милливольт, то 254. Были и другие цифры, не успел словить…
Вы знаете в Интернете Дмитрия Юрьевича ник mek? Хороший человек, всегда поможет, если что. И вот вспоминаю, что когда-то интересовался у него подобными параметрами (давно было, только-только начинал бороться с Мицубиши и было край как много вопросов).
Сколько должно быть, какие показания надо увидеть на мониторе? Дмитрий Юрьевич ставит 620-625-630. Где-то около того, все зависит от типа мотора. В мануале данные немного другие. Но сейчас это не суть – не должно быть 20 милливольт при открытии дроссельной заслонки! А о чем это может говорить?
Пока вы думаете над вопросом - немного теории. Рассмотрим устройство и принцип работы датчика положения дроссельной заслонки (поясняю для тех кто не знает, ведь это могут читать не только автодиагносты J). Итак, Датчик Положения Дросельной Заслонки (ДПДЗ) или Throttle Position Sensor (TPS), представляет собой трех-выводной переменный резистор (потенциометр).
Основные его компоненты, это изолированная подложка с нанесенным на неё резистивным слоем и ползунок. Резистивный слой в этом датчике изготавливается из углерода и имеет выводы в начале и в конце.
Ползунок передвигается по этому слою, имея с ним электрический контакт. В процессе движения ползунка от одного положения до другого, изменяется сопротивление между ним и крайними выводами датчика. Этот датчик устанавливается сбоку дроссельного патрубка, на оси дроссельной заслонки.
На один из выводов TPS подается стабилизированное напряжение питания 5 вольт с Блока Управления Двигателем, другой вывод соединен с минусовым потенциалом - «массой». Со среднего контакта (ползунка) снимается выходной сигнал для блока управления двигателем в виде изменяемого напряжения, на основании которого блок управления двигателем отслеживает на какой угол открыта дроссельная заслонка.
Со временем, при длительной эксплуатации, резистивный слой датчика истирается, что приводит к неверному определению положения дроссельной заслонки БУД, что и происходило на данном автомобиле.
Ну сами посудите, машине уже 6 лет, а это тот срок, когда заводская гарантия прекращает действовать. Да даже пусть бы она действовала, но «старость есть старость»? Всё приходит в негодность и сваливается в неисправность с течением времени. Да и Производителю невыгодно делать «вечные» автомобили. В Интернете даже есть и расписана такая теория, кому интересно – найдете, а сейчас вернемся к нашему датчику положения дроссельной заслонки.
«Интернет – это великий кладезь знаний»,- так говорят. Но тут же добавляют: «И великая помойка». Нельзя не согласиться. Потому что стоит пройтись поиском по сети, так тут же вылазят сайты с «надежными рекомендациями как починить TPS». Способов и вариантов уйма! Одни предлагают «нанести немного клея и потереть резистивный слой карандашом». Другие уходят в глубину вопроса и предлагают использовать магнитотрон. Третьи что-то еще предлагают – подобное, не менее изощренное.
Да, согласен: «Попытка не пытка». Но при условии, что вы живете в прошлом веке и живете на Новой Земле, где кроме собственного упорства и Интернета ничего нет - вот там и поизгаляться можно.
А сейчас? Стоит ли и надо ли? В окно выгляни – тьма магазинов. И в Интернете уйма предложений с «доставкой на дом».
И клиент, посоветовавшись со мной, принял правильное решение: «Заказать новый датчик положения дроссельной заслонки». А почему нет: ездить на своей машине он собирается долго и хочет быть уверенным в ее исправности.
Ну а я по итогам этого ремонта, сделал вот какие выводы:
1. Скорее всего, на этом ремонте я споткнулся о «чувство собственной значимости и непогрешимости». Многие автомобильные диагносты, наверное, когда-то сталкиваются с подобным: знаешь уже многое, всё, кажется, уже изучено и диагноз неисправности ставится влёт и непогрешимо. А не надо иметь такое чувство. Надо иметь чувство равновесия: «Знаешь много? Это хорошо. Только помни, что всё знать невозможно, быть «техническим гением» при уровне развития современной автомобильной техники – невозможно. Просто учись и развивайся».
2. В 21 веке не надо ничего придумывать и искать нетрадиционные способы ремонта – купить новый сенсор, датчик и тому подобное намного дешевле и голова потом не болит.
3. Надо продолжать учиться, впитывать «истории ремонта» и не идти на поводу своей непогрешимости – это тебе только кажется, что ты «непогрешимый технический гений» …
Кудрявцев Михаил Евгеньевич
© Легион-Автодата
(ник на форуме - AVTEL)
автосервис "ВТС"
Москва, ул.Суздальская, д.9
+7 (916) 626-71-98
