Mitsubishi Montero Sport. Аварийный режим коробки
31.03.2010
«Надавливаю на педаль – разгон вялый-вялый, совсем нет «приёма», такое впечатление, что что-то «держит за задницу»…
Это слова клиента.
Информация есть, но только «образная и общая». Нет конкретики.
Что бы её получить, надо подключить наш MUT3, посмотреть коды ошибок и параметры. Есть ошибки «Р0720» и «23 А/Т обрыв цепи датчика выходного вала», а параметры на неподвижном автомобиле в норме. А что покажет сканер в реальных дорожных условиях?
Подключаем MUT2, который у нас специально для «дорожных тестов», удаляем ошибки и смотрим в движении данные скорости входного и выходного валов:
- на входном валу скорость движения постоянная
- на выходном валу – «непонятка».
В какой-то момент она есть, в какой-то –
пропадает. И с чем это связано понять пока невозможно…ну вот…опять скорость появилась на дисплее…а после плавного поворота - скорость пропала…
Значит, в этот момент коробка встает в аварийный режим и разгон машины начинается сразу с третьей передачи.
Это и есть «тупизна» автомобиля, о чем говорил клиент.

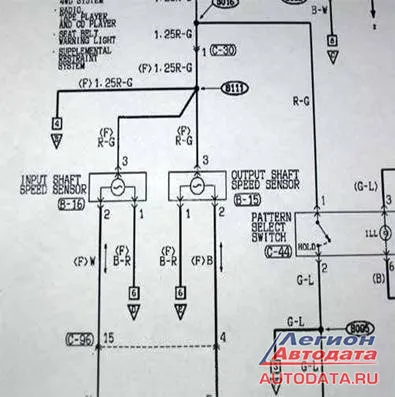

Надо смотреть детальнее и вдумчивее. Возвращаемся в бокс. Смотрим и освежаем в памяти схему соединений:
В предыдущих материалах говорилось, что для проведения простейших проверок у нас применяются пробники самого различного назначения и устройства.

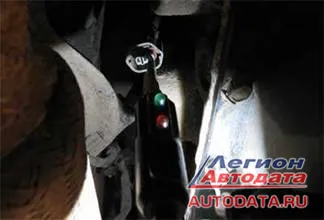

На фото слева – другой пробник, который может показывать наличие «плюса- минуса» в электрических цепях. В зависимости от этого горит (или не горит) красный или зеленый светодиоды.
Начнём с проверки питания. Датчики входного и выходного валов имеют общее питание, так что начнём с датчика входного вала (он немного удобней расположен).

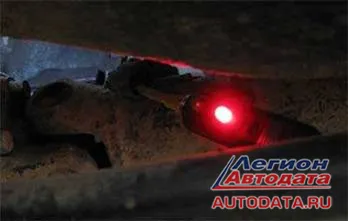

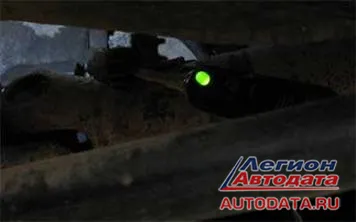

На фото ниже все понятно: зеленый светодиод – «минус», красный светодиод – «плюс». Питание присутствует.
 |
 |
 |
 |

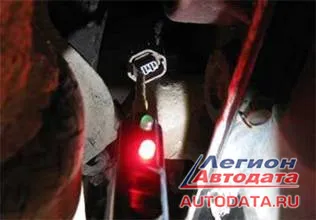

Наглядно видим, что «плюс» есть, а «минуса» нет.
И что бы окончательно убедиться в некоторых предположениях, берем очередной самодельный «прибамбах» собранный в свободное от работы время, - ☺ - небольшой мультивибратор с регулируемой частотой, и подаем сигнал на средний «пин».
Смотрим на сканер. Видим, что на мониторе сканера сигнал определяется.
Делаем вывод: «Проблема только в «минусе».
Ну а дальше начинаются «поиски минуса»…
Это сейчас легко рассказывать, а тогда, при поиске «минуса» пришлось перелопатить много жгутов, разъемов и прочего…
Но «всё когда-то заканчивается»,- ☺

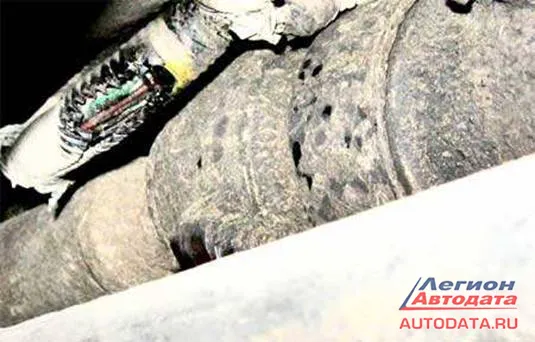

Закончилась и эта «эпопея», пара рабочих перчаток пошла в мусорное ведро, а неисправность замечательно видна на фото ниже:
«История неисправности»,- ИМХО, следующая:
- когда-то на этом автомобиле то - ли меняли коробку передач или раздатку, то - ли выполняли какие-то работы связанные сними…
- жгут штатно был прикреплен снизу кузова так, что никогда и никоим образом не мог задеть карданный вал
- но при выполнении работ жгут мешал, его отсоединили…
- а прикрепить обратно забыли
Подобное встречается часто. И как тут не вспомнить:
«Много неисправностей возникает из-за человеческого фактора».
И хорошо еще, что разорванным (или «подорванным») оказался «минус», а не «плюс». Иначе у владельца автомобиля могло возникнуть еще больше проблем.
Вплоть до…пожара и самостоятельного возгорания автомобиля.
Вполне возможно.
