Hyundai Santa Fe I. Не работает спидометр

Santa Fe (не работает спидометр)
05.10.2011

История супер-поучительная. Потому что не надо расслабляться!
Начало такое: хозяйка этого автомобиля обратилась в нашу автомастерскую с проблемой: при движении спидометр показывает ноль километров в час. Интересно. Опрашиваю: на панели приборов ничего не горит, никакая лампочка? Имею в виду транспарант CHECK.
- Нет, ничего такого нет, всё нормально.
Ок, хорошо. Но в голове прокручиваются известные сценарии: некие умельцы или заклеили лампочку скотчем или соорудили схемку, когда лампочка CHECK зажигается и гаснет как ей и положено. Или лампочка просто перегорела.
Сканер в помощь, как говорится. Для таких непрофильных у меня Барс 3. Подключаем, смотрим, действительно, ожидаемых ошибок нет. Снова «ок» и предложение:
- А давайте прокатимся с вами и со сканером. Посмотрим что в движении будет показывать.
Вот тут наступает первый тупик в голове: сканер отображает реальную скорость, а спидометр как стоял, так и стоит на нуле. По логике что напрашивается: проблема или в проводке, или в самом спидометре, так как датчик скорости исправен – скорость сканер показывает. Ну и блок управления тоже исправен, получается…
С кандачка с такой проблемой не разобраться. Надо машину оставлять и разбираться более пристальнее.
Открываю комп, нахожу этот автомобиль, смотрю. С датчика скорости сигнал идёт на блок управления, дальше на колодку диагностики и на щиток приборов. Так как датчик, его цепь и блок управления исправны, решаю посмотреть что приходит на колодку диагностики.

Пробная поездка. Подключаю светодиодный индикатор чтобы посмотреть изменение потенциала на колодке, на нужном пине. Ничего нет. Вывод единственный: «Обрыв между блоком управления и колодкой диагностики».


Решаю проверить работу спидометра. Беру свой генератор импульсов (о нём уже писал и показывал его работу в предыдущих статьях, полезная приспособа), подключаю и спидометр оживает.

Вот так…
Вывод какой: спидометр исправен, датчик скорости исправен, проводка исправна, значит, нет связи между блоком управления и колодкой диагностики. Приходит понимание, что «дело ясное, что дело тёмное»…
Для поиска неисправности готовлю FF-310 (тоже писал об этом необходимом приборе, у кого нет – приобретайте, пригодится). Тщательный поиск. Внимательно. Дело-то тёмное! Два раза проверил. Не удержался, и в третий раз прошёлся по цепи. Вывод: цепь от датчика скорости до колодки диагностики исправна!
Вот в этом месте меня охватил полный тупик! Упёрся в такую нормальную бетонную стенку и застыл в вопросе…как так? С колодки до спидометра исправно, сигнал скорости блоком управления воспринимается, но при этом на спидометре сигнал с датчика скорости не воспринимается! Как такое быть может?

Решаю подключить эмулятор сигналов не на колодку, а на разъем датчика скорости и посмотреть, что будет отображать сканер и спидометр. Вот тут мои глаза начинают расширяться в недоумении: сигнал с датчика на спидометр приходит, а блок управления этот сигнал не видит. Хотя, когда машина в движении – всё с точностью наоборот! Нет, в морг машину ещё рано, на подъёмник её. Вращаю колёса по очереди, смотрю на сканер. И только в этот момент понимаю, что товарищи корейцы применили дублирующие цепи. Две цепи. Независимые друг от друга: от датчика скорости и от датчика ABS.
  С датчика ABS сигнал приходит на блок управления двигателем
  Датчик скорости выдаёт информацию только на спидометр и на колодку диагностики
То есть, два независимых датчика и две независимые цепи.
А схема? На схеме показано, что блок управления принимает сигнал только с датчика скорости на коробке.
Начал разбираться, глаза в кучу, сидел, пытал свой компьютер и Интернет долго…и вот что оказалось:
 Всё зависит от комплектации автомобиля и для какого рынка он предназначен
На этом автомобиле для американского и канадского рынков есть много модификаций: с АКПП, с «механикой», с системой ABS,  с одним мотором и с другим мотором  и т.п… и для каждой модификации свой алгоритм построения сигналов и отслеживания информации по скорости. На одной сигнал снимается с датчика скорости, потом сигнал идёт на спидометр и на блок управления. На другой комплектации сигнал скорости отслеживается по двум цепям. И так далее.


По фото:

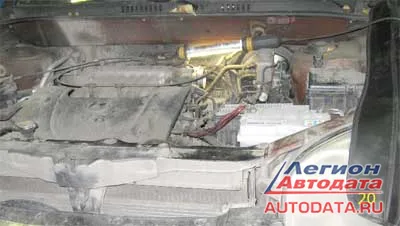

20 – подкапотное пространство

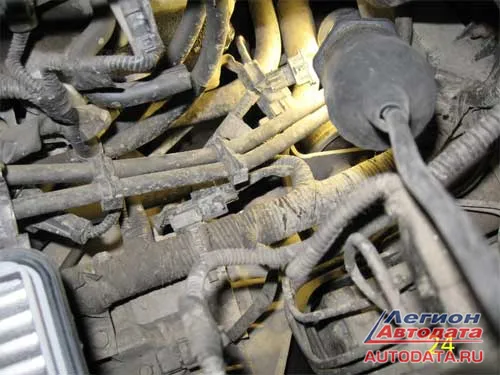

24 – вот в этих недрах проводов-трубок прячется датчик скорости…

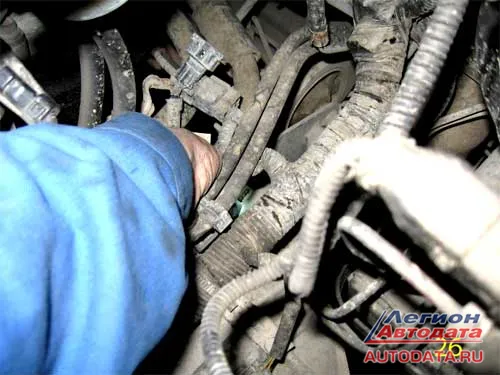

26 – с горем-пополам долезаю до датчика скорости…

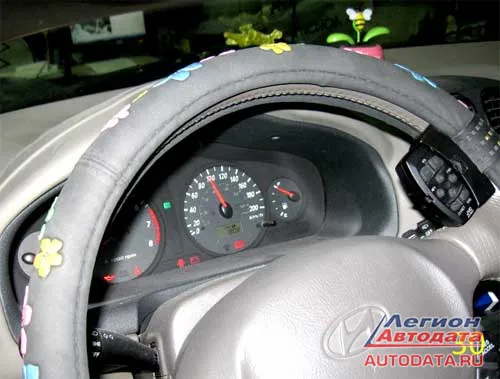

30 – щиток приборов,  видно, что спидометр выдает информацию о скорости – 100 км-час, а машина стоит на месте, сигнал эмулируется генератором

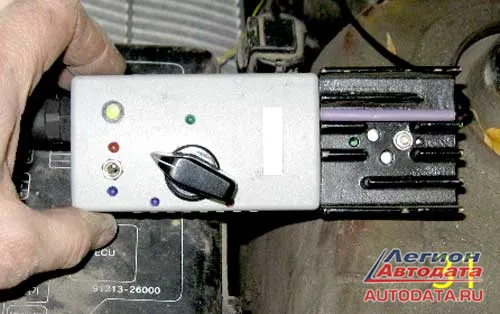

31 - внеш вид генератора импульсов, он же имитатор сигналов с датчика скорости, он же используется для проверки  катушек зажигания и прочего…универсальный инструмент

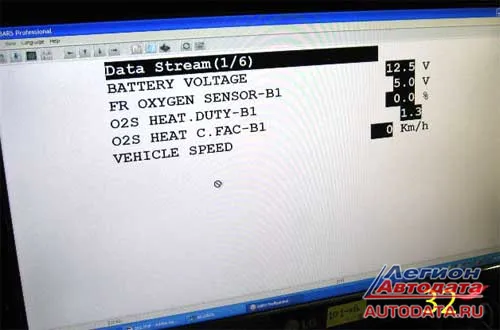

32 - фото монитора в момент отображения дата листа, нижняя строчка показывает ноль км-час, при этом на фото 30 скорость эмулирована в 100 км-час

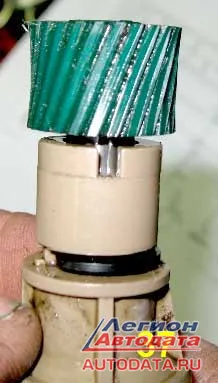

37 - внешний вид датчика скорости, если смотреть сбоку на эту шестеренку, видно, что она имеет полукруглый износ


Мораль: была куплена отдельная шестерня для датчика, всё заменено и всё стало успешно работать



Кудрявцев М.Е.
© Легион-Автодата


Кудрявцев Михаил Евгеньевич
