Диагностический Комплекс ДК-5 предназначен для проведения диагностики электронных систем управления дизельных двигателей.

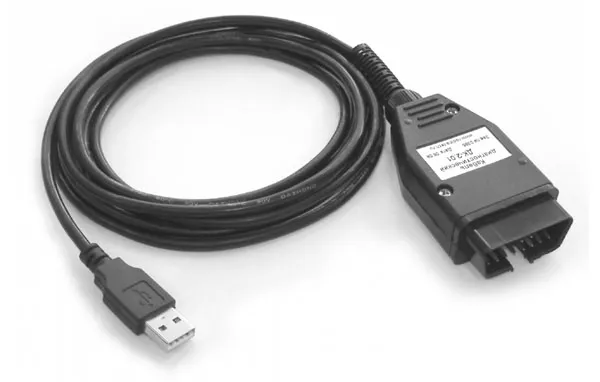

Конструктивно ДК-5 выполнен в виде соединительного кабеля, оснащенного разъемами для подключения устройства к колодке диагностической автомобиля (стандарта OBD-II) и к USB-порту компьютера (Type A).

Связь с блоками управления осуществляется по интерфейсам K-Line, CAN.

ДК-5 с помощью подключения компьютера, оснащенного USB-портом и работающего под управлением операционных систем Microsoft Windows 2000/XP/Vista/7/8, к диагностическому разъему автомобиля позволяет считывать, настраивать параметры системы управления, диагностировать ошибки и т.п., используя программу EDCDiags.

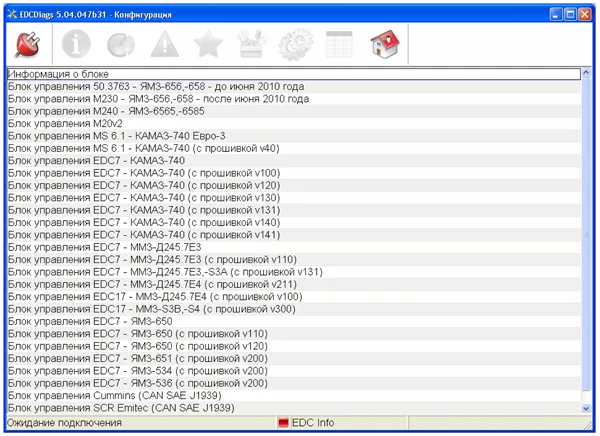

ДК-5 поддерживает работу со следующими блоками управления:

Блок управления	Двигатель
50.3763	ЯМЗ-6562.10, 6563.10, 6581.10, 6582.10 выпуска до июня 2010 года
М230Е3	ЯМЗ-6562.10, 6563.10, 6581.10, 6582.10 выпуска после июня 2010 года
М240	ЯМЗ-6565, 6565Х, 6585, 6565Х, 6566Х, 6586Х
М20	КАМАЗ
MS 6.1	КАМАЗ 740.6Х Евро-3
EDC7	ММЗ-Д245.ХЕЗ, ММЗ-Д245.ХЕ4, ММЗ-S3A, ЯМЗ-650, ЯМЗ-651, ЯМЗ-652, ЯМЗ-530, КАМАЗ 740.7Х
EDC17	ММЗ-Д245.7Е4, ММЗ-S3B, ММЗ-S4, ЯМЗ-530 (Евро-5)
SCR Emitec	ЯМЗ, ММЗ, КАМАЗ
Диагностика по протоколу CAN SAE J1939	ЯМЗ, ММЗ, Cummins и др.

Функциональные возможности

Функция	50.3763	М230Е3	М240	М20	MS 6.1	EDC7	EDC17	SCR Emitec	SAE J1939
Мониторинг текущих параметров	+	+	+	+	+	+	+	+	+
Запись текущих параметров двигателя в файл	+	+	+	+	+	+	+	+	+

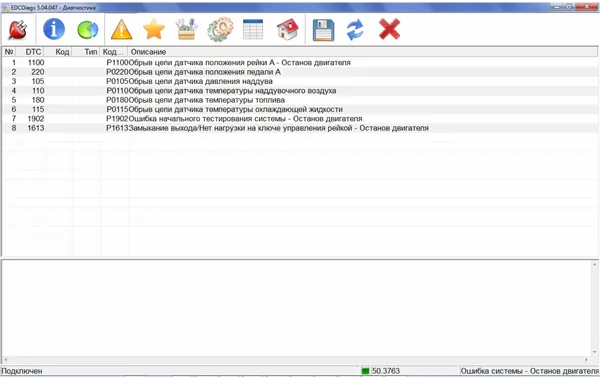

Считывание и стирание ошибок из памяти блока управления	+	+	+	+	+	+	+	+	+
Формирование протокола по результатам диагностики блока управления	+	+	+	+	+	+	+	+	+

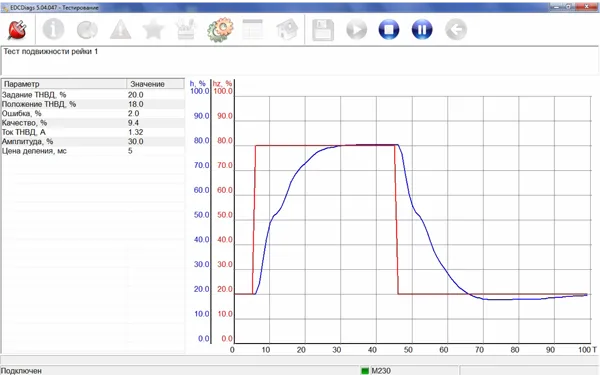

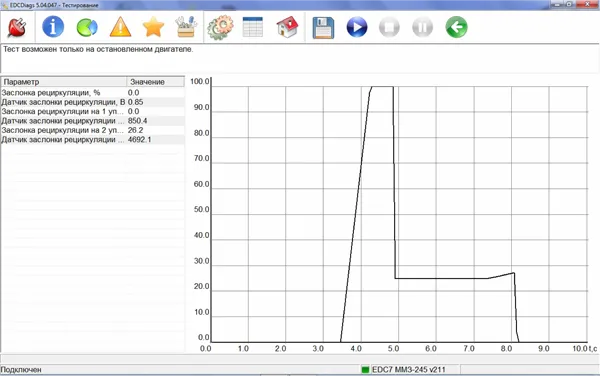

Проведение тестов работоспособности	+	+	+	+	+	+	+

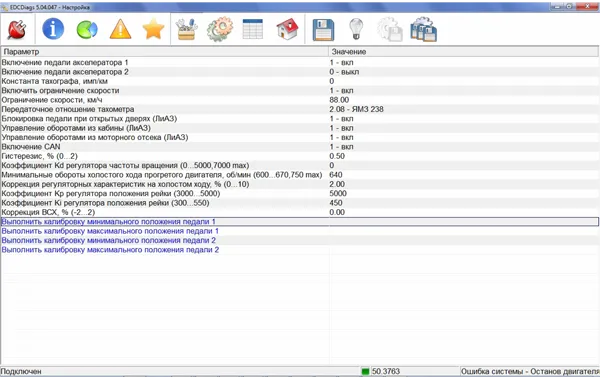

Изменение калибровочных параметров блока управления	+	+	+	+	+	+
Программирование (смена прошивки) блока управления	+	+			+	+	+

Покрытие

Марка автомобиля	Модель автомобиля	Модель двигателя
МАЗ	5336А3	ЯМЗ 6562.10
	5340А3
	5432А3
	5440А3
	6303А3
	6312А3
	5337А2	ЯМЗ 6563.10
	5440А2
	5433А2
	5551А2
	5340А8	ЯМЗ 6581.10
	5440А8
	5516А8
	6303А8
	6312А8
	6422А8
	6430А8
	6501А8
	6516А8
	5336А5	ЯМЗ 6582.10
	5340А5
	5440А5
	5516А5
	6303А5
	6312А5
	6422А5
	6430А5
	6501А5
	5440А9	ЯМЗ 650.10
	6312А9
	6430А9
	6501А9
	6516А9
	5440В9	ЯМЗ 651.10
	6312В9
	6430В9
	6501В9
	6516В9
	5434Х3	ЯМЗ 65651
	6317Х5	ЯМЗ 65853
	6517Х5
	5316Х5
	6317Х9	ЯМЗ 6585.10
	6517Х9
	6425Х9
	5340В2	ЯМЗ 5363
	5550В2
	5550В3	ЯМЗ 5361
	5340В3
	6312В3
	5340В5	ЯМЗ 536.10
	5440В5
	5550В5
	6312В5
	6501В5
МАЗ	437041	ММЗ Д245.30Е3
	437043
	437143
	438043
	457043
	4371Р2	ММЗ Д245.35Е4
	555147	ММЗ Д260.12Е3
	103	ММЗ Д260.5Е3
	555145
	555147
	551646	ММЗ Д263.1Е3
ПАЗ	3237-09	Cummins 4ISBe160В
	320301	Cummins 4ISBe185В
	3237-03
	4230
	32053	ММЗ Д245.9Е3
	4234
КамАЗ	5360	КамАЗ 740.60-360
	5460
	65501
	6460
	6520-06
	6520-60
	65201
	65225
	6520	КамАЗ 740.61-320
	6520-61
	6522
	43118	КамАЗ 740.62-280
	4355
	44108
	53605
	65111
	65115
	65116
	65117
	6540
	5460	КамАЗ 740.63-400
	5480
	6460
	6520
	65225
	6560
	5360
	5460	КамАЗ 740.64-420
	43114	КамАЗ 740.65-240
	43253
	4326
	53205
	53215
	53223
	53228
	53229
	54115
	55111
	65116	ЯМЗ 6561.10
	65117	ЯМЗ 6562.10
	62115	КамАЗ 740.70-280
	62115	КамАЗ 740.71-320
	5460	КамАЗ 740.72-360
КамАЗ	5480	КамАЗ 740.73-400
	5480	КамАЗ 740.80-420
	5308	Cummins ISBe245 Cummins ISBe285 Cummins ISBe300
	53082
	43253	Cummins 6ISBe210
	43225
	45141	Cummins 6ISBe300
	65115
	65116
	6540
	53605	Cummins 6ISBe285
	53605-D3
	65115-D3
ГАЗ	3302	Cummins ISF
	3309	ММЗ Д245.7Е3
	Валдай 4.8ID
	Садко 4.8TD
ЛиАЗ	525634	ЯМЗ 6563.10
	6212	ЯМЗ 650.10
	5256-46	КамАЗ 740.65-240
УРАЛ	63621	ЯМЗ 650.10
	63674
	6367-31	ЯМЗ6501.10
	6470-31
КАВЗ	4235	Cummins 4ISBe185
	4238	Cummins 6ISBe210
	324410	ММЗ Д245.30Е3
НефАЗ	5297	Cummins 6ISBe250.30
	5292
	5299	Cummins 6ISBe270В
	66054-64	КамАЗ 740.64-420
	5299	КамАЗ 740.65-240
	66054-60	КамАЗ 740.60-360
	5299	КамАЗ 740.62-280
	66054-62
	7981
	66054-63	КамАЗ 740.63-400
ЗИЛ	4334	ММЗ 245.30Е2
	47411
	475111
	5301	ММЗ 245.9Е3
	4329
	433185	ММЗ 260.5Е3

Информация

После установки драйвера ДК-5 в операционной системе устройство идентифицируется как COM-порт.

Внимание! Подключение и отключение ДК-5 к диагностическому разъему автомобиля производить только при остановленном двигателе.

Перед запуском двигателей ЯМЗ-656, 658 убедитесь в исправности возвратной пружины электромагнита ТНВД.
