Книга BMW 5 E39 1995-2003 бензин, дизель, электросхемы. Руководство по ремонту и эксплуатации автомобиля. Автолюбитель. Легион-Aвтодата
- Артикул: 3560 - назовите при заказе по телефону
- Издательство: Легион-Aвтодата
- ISBN: 978-5-88850-367-6
- Число страниц: 456
- Формат: А4
- Переплет: Мягкий
- Год выпуска: 1995-03
- V бенз дв: 2.0; 2.2; 2.5; 2.8; 3.0; 3.5; 4.4
- V диз дв: 2.5; 3.0
Цена в интернет-магазине: 2 480 руб.
Книга БМВ 5 Е39 1995-2003 с бензиновыми M52B20 2.0, M52B25 2.5, M52B28 2.8, M54B22 2.2, M54B25 2.5, M54B30 3.0, M62B35 3.5, M62B44 4.4 и дизельными двигателями M47 2.5, M51-25 6T1 2.5, M57D25 2.5, M57D30 3.0. Электросхемы. Руководство по ремонту и техническому обслуживанию автомобиля. Серия Автолюбитель.
В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию автомобилей BMW 5 серии с кузовом Е39 1995-2003 гг. выпуска, оборудованных бензиновыми двигателями M52B20 (2,0 л), M52B25 (2,5 л), M52B28 (2,8 л), M54B22 (2,2 л), M54B25 (2,5 л), M54B30 (3,0 л), M62B35 (3,5 л), M62B44 (4,4 л) и дизельными двигателями M47 (2,5 л), M51-25 6T1 (2,5 л), M57D25 (2,5 л), M57D30 (3,0 л).
Издание содержит руководство по эксплуатации, сведения по проверке элементов системы управления бензиновыми и дизельными двигателями, рекомендации по регулировке и ремонту элементов систем двигателя, механических и автоматических коробок передач, тормозной системы, рулевого управления и подвески.
Представлены электросхемы для различных вариантов комплектаций.
Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости.
Книга серии "Автолюбитель" позволит Вам самостоятельно проводить периодическое техническое обслуживание автомобиля или несложный ремонт, для которого не нужно дорогостоящего оборудования. Также книга серии "Автолюбитель" может выручить Вас в дороге, если Вам придется пользоваться услугами автосервиса, незнакомого или малознакомого с особенностями модели Вашего автомобиля. Качественное изложение материала позволяет сократить время обслуживания автомобиля и сделать его более эффективным.
Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.

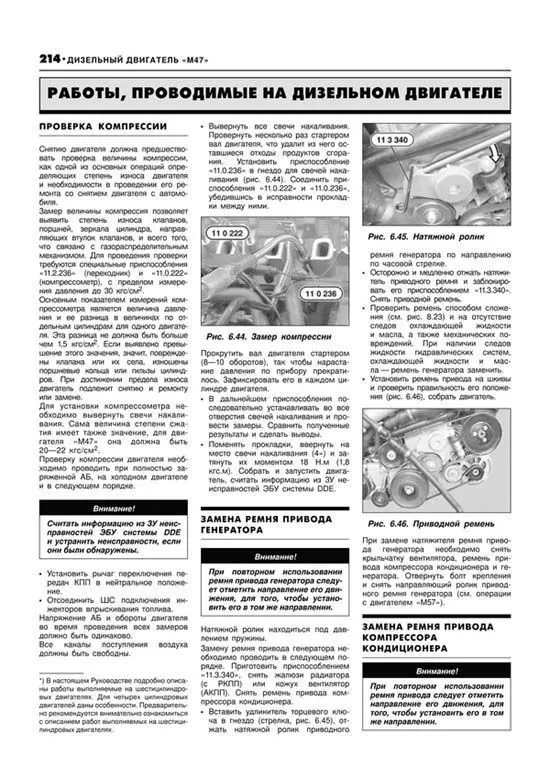

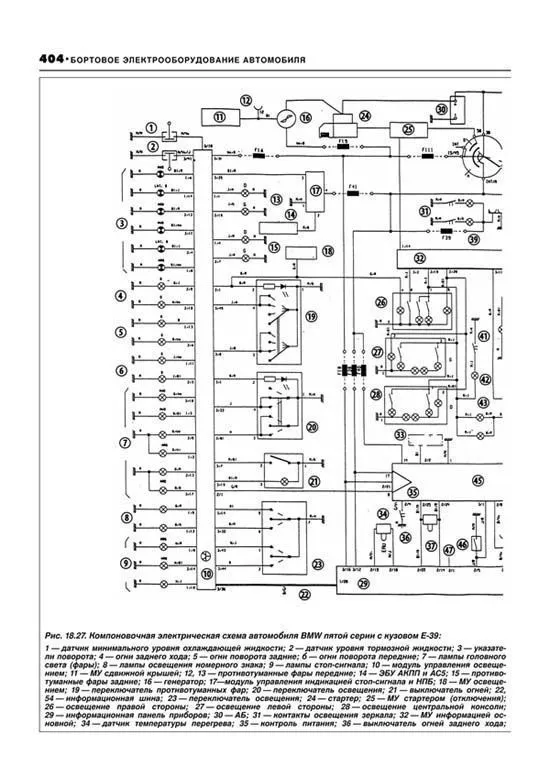

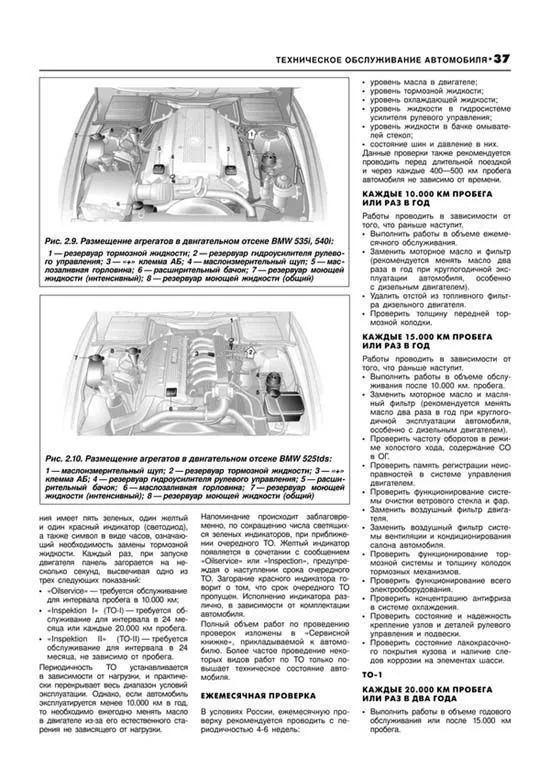

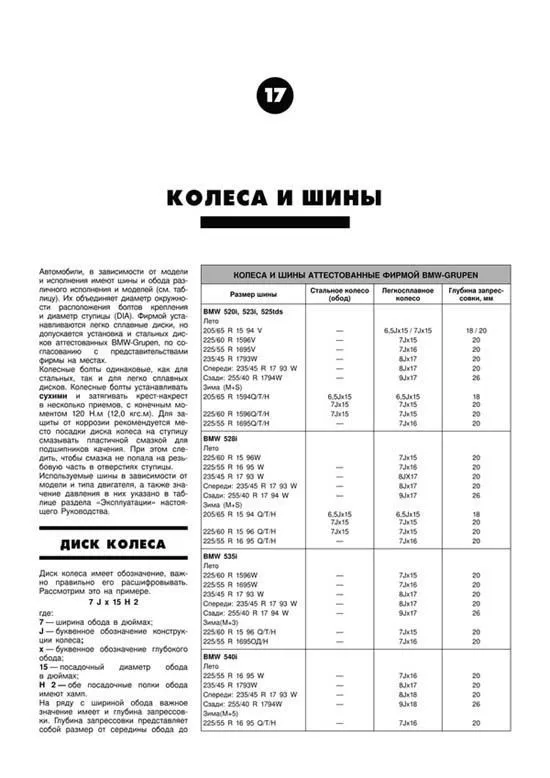

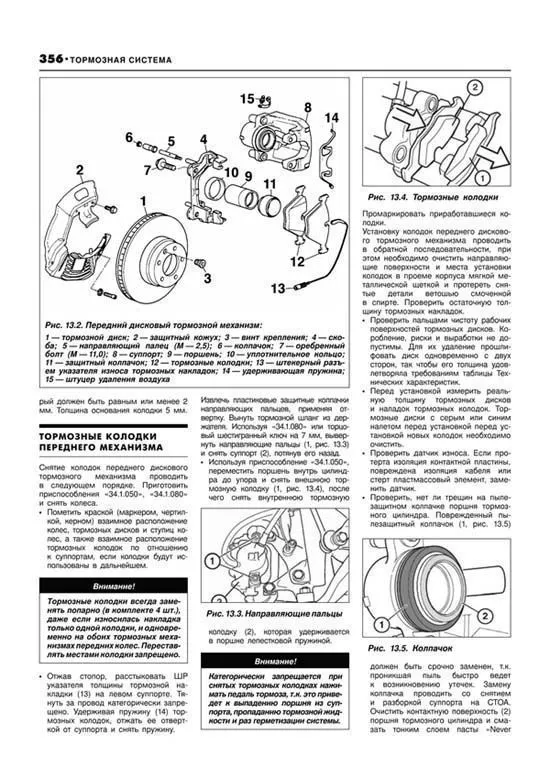

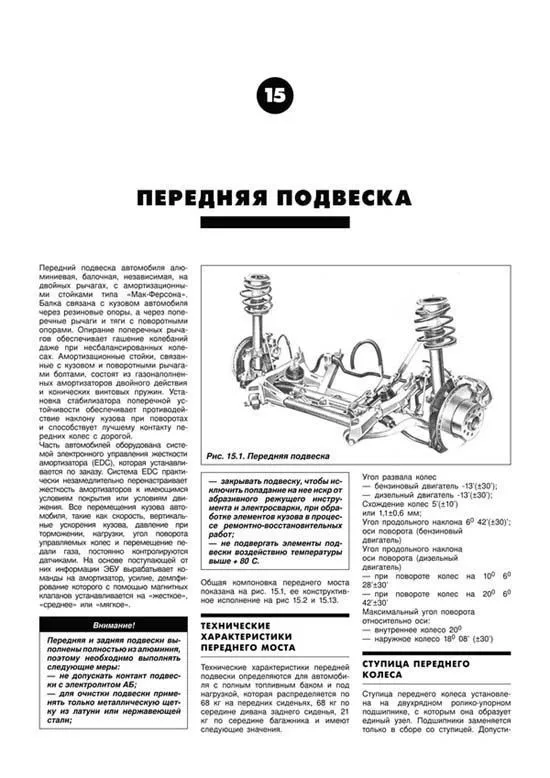

Скачать бесплатно PDF страницы книги по ремонту и обслуживанию BMW 5 E39 1995-2003 бензин, дизель
Купить книгу по ремонту и эксплуатации автомобиля BMW 5 E39 1995-2003 с бензиновыми двигателями M52B20 2.0, M52B25 2.5, M52B28 2.8, M54B22 2.2, M54B25 2.5, M54B30 3.0, M62B35 3.5, M62B44 4.4 и дизельными двигателями M47 2.5, M51-25 6T1 2.5, M57D25 2.5, M57D30 3.0, электросхемы Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.
В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию автомобилей BMW 5 серии с кузовом Е39 1995-2003 гг. выпуска, оборудованных бензиновыми двигателями M52B20 (2,0 л), M52B25 (2,5 л), M52B28 (2,8 л), M54B22 (2,2 л), M54B25 (2,5 л), M54B30 (3,0 л), M62B35 (3,5 л), M62B44 (4,4 л) и дизельными двигателями M47 (2,5 л), M51-25 6T1 (2,5 л), M57D25 (2,5 л), M57D30 (3,0 л).
Издание содержит руководство по эксплуатации, сведения по проверке элементов системы управления бензиновыми и дизельными двигателями, рекомендации по регулировке и ремонту элементов систем двигателя, механических и автоматических коробок передач, тормозной системы, рулевого управления и подвески.
Представлены электросхемы для различных вариантов комплектаций.
Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости.
Книга серии "Автолюбитель" позволит Вам самостоятельно проводить периодическое техническое обслуживание автомобиля или несложный ремонт, для которого не нужно дорогостоящего оборудования. Также книга серии "Автолюбитель" может выручить Вас в дороге, если Вам придется пользоваться услугами автосервиса, незнакомого или малознакомого с особенностями модели Вашего автомобиля. Качественное изложение материала позволяет сократить время обслуживания автомобиля и сделать его более эффективным.
Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.
Скачать бесплатно PDF страницы книги по ремонту и обслуживанию BMW 5 E39 1995-2003 бензин, дизель
Купить книгу по ремонту и эксплуатации автомобиля BMW 5 E39 1995-2003 с бензиновыми двигателями M52B20 2.0, M52B25 2.5, M52B28 2.8, M54B22 2.2, M54B25 2.5, M54B30 3.0, M62B35 3.5, M62B44 4.4 и дизельными двигателями M47 2.5, M51-25 6T1 2.5, M57D25 2.5, M57D30 3.0, электросхемы Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.
Посмотреть содержание
Паспортные данные, идентификаци- онный номер 5
Паспортные данные автомобиля 5
Пуск двигателя с помощью вспомогательной АБ 7
Схема присоединения пускового кабеля 7
Подъем и буксировка автомобиля 7
Органы управления и панель приборов 9
Органы управления 9
Панель приборов 9
Контрольные и сигнальные индикаторы 9
Многофункциональное рулевое колесо 12
Цифровые и аналоговые приборы 12
Система автоматического текущего контроля 13
Проверка системы самодиагностики 13
Бортовой компьютер 14
Замок зажигания 14
Переключатели 15
Система поддержания постоянной скорости 18
Освещение кузова 18
Регулировка сидений 20
Зеркала 22
Центральный замок 22
Ремни безопасности 23
Надувные подушки безопасности 23
Стояночный тормоз 23
Коробка передач 23
Регулировка рулевого колеса 26
Подъемно-сдвижной люк крыши 27
Система ABS 27
Система ASC+T 27
Сигнализация аварийного сближения 28
Предохранители 28
Аккумуляторная батарея 28
Замена колеса 28
Атрибуты салона 29
Обогрев заднего стекла 30
Щетки стеклоочистителя 30
Знак аварийной остановки 31
Аптечка 31
Шоферской инструмент 31
Отопление и вентиляция 31
Автоматический кондиционер 32
Подогрев сидений 33
Обогрев рулевого колеса 33
Солнцезащитная шторка 34
Пассивный теплоаккумулятор 34
Автономное отопление и вентиляция
(двигатель не работает) 34
Открытие капота 35
Открытие багажника 36
Размещение узлов и агрегатов в подкапотном пространстве 36
Обкатка автомобиля 36
Периодичность технического обслуживания 36
Проведение проверок 38
Проверка состояния шин 40
Замена масла в двигателе 40
Заполнение системы смазки 41
Проверка оборотов холостого хода и уровня СО 41
Замена элемента воздушного фильтра 42
Замена воздушного фильтра кондиционера 42
Проверка тормозной системы 42
Визуальный контроль днища кузова 43
Проверка уровня жидкости системы гидроусилителя рулевого управления 43
Колеса и шины 44
Проверка состояния шлангов двигательного отсека 45
Проверка состояния приводных ремней 46
Проверка состояния АБ 46
Замена элемента питания пульта дистанционного управления 47
Проверка и замена свечей зажигания 47
Проверка топливной системы 47
Зимняя эксплуатация дизельного двигателя 48
Проверка системы охлаждения 48
Проверка системы выпуска ОГ 49
Проверка подвески и рулевого управления 49
Смазка запорных механизмов дверей 49
Проверка ремней безопасности 50
Проверка щеток стеклоочистителей 50
Замена тормозной жидкости 50
Замена охлаждающей жидкости 50
Замена топливного фильтра 51
Замена трансмиссионного масла РКПП 53
Замена смазки заднего моста 53
Проверка толщины ведомого диска сцепления 53
Общие требования к ремонту автомобиля 54
Крепеж 55
Общая концепция конструкции двигателей 58
Бензиновые двигатели 58
Общие сведения 58
Двигатель модели «М52» 58
Блок цилиндров 59
Головка цилиндров 59
Прокладка головки блока цилиндров 60
Седла клапанов 60
Притирка седел клапанов 60
Направляющие втулки клапанов 60
Клапаны 61
Клапаны 61
Пружины клапанов 62
Гидравлические толкатели 62
Кривошипношатунный механизм 63
Коленчатый вал и маховик 63
Маховик 63
Демпфер крутильных колебаний 63
Поршни 63
Поршневой палец 63
Поршневые кольца 64
Шатуны 64
Механизм газораспределения 64
Распределительный вал 65
Фазы газораспределения 65
Цепи привода 65
Система смазки 65
Масляный насос 66
Масляный фильтр 66
Система охлаждения двигателя 66
Меры безопасности при работе с охлаждающей жидкостью 66
Насос охлаждающей жидкости 66
Радиатор 67
Термостат 67
Расширительный бачок 67
Вентилятор и вязкостная муфта 67
Датчик температуры 67
Охлаждающая жидкость 67
Система питания двигателя 68
Меры безопасности при работе с топливной системой 68
Система питания воздухом 68
Воздушный фильтр 68
Система питания топливом 68
Топливный бак 68
Топливный насос 69
Топливный фильтр 69
Датчик указателя уровня топлива 69
Комплексная система управления двигателем 69
Подсистема управления впрыском топлива 69
Данные для проверки и регулировки 70
Работа подсистемы впрыска 70
Регулятор холостого хода 71
Регулятор давления топлива 71
Распределительная магистраль 72
Инжекторы 72
Датчик положения распределительного вала 73
Датчик частоты вращения коленчатого вала 73
Датчик температуры охлаждающей жидкости 73
Датчик температуры поступающего воздуха 73
Датчик концентрации кислорода в ОГ 73
Содержание окиси углерода 73
Система «VANOS» 73
Дополнительные функции КСУД 73
Подсистема управления моментом зажигания 74
Катушка зажигания 74
Свечи зажигания 74
Датчик детонации 74
Система выпуска отработанных газов 75
Рекомендации по выполнению операций 77
Снятие и установка двигателя 77
Проверка компрессии 78
Снятие двигателя 78
Корпусные детали 81
Блок цилиндров 81
Головка блока цилиндров 82
Прокладка головки блока цилиндров 82
Седла клапанов 82
Притирка седел клапанов 85
Направляющие втулки клапанов 85
Клапаны 85
Пружины клапанов 85
Гидравлические толкатели 86
Кривошипно- шатунный механизм 86
Коленчатый вал и маховик 86
Вкладыши подшипников коленчатого вала 86
Маховик 87
Демпфер крутильных колебаний 87
Поршни 87
Поршневые пальцы 88
Шатуны 88
Механизм газораспреде- ления 88
Распределительный вал 88
Система D-VANOS 89
Система смазки 89
Масляный насос 90
Масляный фильтр 90
Система охлаждения двигателя 92
Насос охлаждающей жидкости 92
Термостат 93
Расширительный бачок 93
Вентилятор и вязкостная муфта 93
Датчик температуры охлаждающей жидкости 93
Охлаждающая жидкость 93
Комплексная система питания двигателя 93
Меры безопасности при работе на топливной системе 93
Система питания воздухом 94
Воздушный фильтр 94
Впускной коллектор 94
Система питания топливом 95
Система впрыска топлива 95
Подсистема управления впрыском топлива 95
Дополнительные функции КСУД 96
Подсистема управления моментом зажигания 96
Датчик детонации 96
Система вентиляции картера двигателя 99
Система выпуска отработавших газов 99
Системы обеспечения норм токсичности ОГ 101
Проверка компрессии 102
Проверка давления подачи топлива 102
Анализ работы двигателя и результатов измерений 102
Проверка давления масла в двигателе 103
Проверка термостата 103
Проверка катушек зажигания 103
Проверка генератора и регулятора напряжения 106
Работы на двигателе модели «M54» 108
Замена двигателя 108
Замена уплотнения крышки головки блока цилиндров 108
Замена уплотнения головки блока цилиндров 108
Притирка седла клапана и направляющей втулки 110
Проверка плоскости головки блока цилиндров 111
Проверка головки блока цилиндров на герметичность 111
Замена поддона масляного картера 111
Замена нижней крышки ГРМ 112
Замена переднего сальника коленчатого вала 113
Замена заднего сальника коленчатого вала 113
Замена коленчатого вала 114
Замена вкладышей коренных подшипников 114
Замена вкладышей шатунных подшипников 116
Замена маховика 116
Замена демпфера крутильных колебаний 116
Замена поршней 117
Замена поршневых колец 118
Замена распределительного вала 118
Проверка фаз газораспределения 122
Регулировка фаз газораспределения двигателя 122
Замена плунжера натяжителя цепи 123
Замена клапанов 123
Замена маслосъемных колпачков 124
Замена всех клапанных пружин 125
Замена исполнительного узла системы D-VANOS 125
Проверка гидравлических толкателей 126
Замена электромагнитных клапанов системы D-VANOS 126
Работы на системе смазки 127
Замена масляного насоса 127
Замена масляного фильтра 127
Работы на системе охлаждения 127
Указания по выполнению работ на системе охлаждения 127
Замена охлаждающей жидкости 128
Замена кожуха вентилятора системы охлаждения 128
Замена насоса охлаждающей жидкости 128
Замена термостата системы охлаждения 129
Замена радиатора 129
Промывка радиатора 129
Работы на системах обеспечения 130
Замена впускного коллектора 130
Замена сменного элемента воздушного фильтра 130
Замена ремня привода компрессора кондиционера 130
Работы на электрообору- довании двигателя 131
Замена ремня привода генератор 131
Замена шкива ремня генератора 131
Замена генератора 132
Замена стартера 132
Замена катушек зажигания 132
Замена всех свечей зажигания 132
Замена ЭБУ-КСУД (DME) 133
Замена датчиков КСУД 133
Замена клапана регулировки холостого хода 134
Работы на системе питания топливом 134
Замена реле топливного насоса 134
Замена инжекторов системы впрыска 134
Замена распределительной магистрали 135
Замена клапана вентиляции топливного бака 135
Замена регулятора давления топлива 135
Снятие топливного бака 135
Замена опор двигателя 137
Замена подушек крепления двигателя 137
Замена кронштейнов опор двигателя 137
Работы на системе выпуска ОГ 138
Замена системы выпуска ОГ 138
Замена обоих выпускных коллекторов 138
Замена элементов системы выпуска ОГ 139
Замена датчика концентрации кислорода в ОГ 139
Моменты затяжек основных соединений двигателя М54 139
Общие сведения 142
Корпусные детали 143
Блок цилиндров 143
Головка блока цилиндров 144
Кривошипно-шатунный механизм 146
Механизм газораспределения 149
Система смазки 150
Масляный насос 151
Масляный фильтр 151
Система охлаждения двигателя 151
Насос охлаждающей жидкости 151
Термостат 151
Расширительный бачок 154
Вентилятор и вязкостная муфта 154
Датчик температуры охлаждающей жидкости 154
Системы питания двигателя 154
Система питания воздухом 154
Воздушный фильтр 155
Система питания топливом 155
Система впрыска топлива 155
Датчики системы управления 155
Система VANOS 157
Система выпуска отработавших газов 157
Система вентиляции картера двигателя
и топливного бака 158
Система нейтрализации ОГ 158
Работы на двигателе модели «M62» 158
Замена двигателя 158
Замена уплотнения крышек головок блока цилиндров 161
Замена левой головки блока цилиндров 163
Замена правой головки блока цилиндров 164
Проверка плоскости головки блока цилиндров 164
Проверка головки блока цилиндров на герметичность 164
Замена верхней части масляного картера 165
Замена крышек ГРМ 167
Замена переднего сальника коленчатого вала 169
Замена заднего сальника коленчатого вала 170
Замена коленчатого вала 170
Замена вкладышей шатунных подшипников 171
Замена приводного диска АКПП 172
Замена всех поршней 172
Замена поршневых колец 172
Замена распределительных валов в головках блока
цилиндров 173
Замена валов в левой головке блока 173
Замена валов в правой головке блока цилиндров 174
Замена приводной цепи ГРМ 174
Замена ЭМК исполнительного узла системы VANOS 175
Работы на системе смазки 175
Замена масляного насоса 175
Работы на системе охлаждения 176
Проверка герметичности между системой охлаждения и камерой сгорания 176
Прокачка системы охлаждения 176
Замена насоса охлаждающей жидкости 176
Замена термостата системы охлаждения 177
Замена коллектора охлаждающей жидкости 177
Работы на системе обеспечения воздухом 177
Замена впускного коллектора 177
Замена сменного элемента воздушного фильтра 179
Замена воздуховода между ИРВ и корпусом дроссельной заслонки 179
Замена уплотнения корпуса дроссельной заслонки 180
Замена ремня привода компрессора кондиционера 181
Работы на электрообору- дованиИ двигателя 182
Замена генератора 182
Замена ремня привода генератор 182
Замена стартера 183
Замена элементов КСУД 183
Замена датчика частоты вращения коленчатого вала 183
Замена датчика положения левого впускного распределительного вала 184
Замена датчика положения правого впускного распределительного вала 184
Замена датчиков детонации 184
Замена правых датчиков детонации 184
Замена левых датчиков детонации 185
Замена датчика давления масла 185
Замена датчика уровня масла 185
Замена датчика температуры охлаждающей жидкости 185
Замена катушки зажигания 186
Работы на системе питания топливом 186
Замена распределительной магистрали системы
питания 186
Замена инжекторов системы впрыска 187
Замена опор двигателя 187
Замена кронштейна опоры двигателя 187
Замена подушек крепления двигателя 187
Работы на системе выпуска ОГ 187
Момент затяжки основных соединений
двигателя «М62» 188
Общая концепция 191
Технические характеристики и конструкция двигателя модели «М47» 192
Корпусные детали 192
Блок цилиндров 192
Головка блока цилиндров 192
Прокладка головки блока цилиндров 193
Крышка головки блока цилиндров 193
Кривошипно- шатунный механизм 194
Коленчатый вал и маховик 194
Вкладыши подшипников коленчатого вала 194
Маховик 195
Демпфер крутильных колебаний 195
Поршни 195
Поршневые пальцы 195
Поршневые кольца 196
Шатуны 196
Механизм газораспреде- ления 197
Распределительный вал 198
Седла клапанов 198
Направляющие втулки клапанов 198
Клапаны 198
Фазы газораспределения 198
Гидравлические компенсаторы 198
Система смазки 198
Масляный насос 199
Масляный фильтр 199
Система охлаждения двигателя 200
Насос охлаждающей жидкости 200
Радиатор 200
Расширительный бачок 200
Термостат 201
Вентилятор и вязкостная муфта 201
Датчик температуры охлаждающей жидкости 201
Охлаждающая жидкость 201
Система питания двигателя 202
Меры безопасности при работе на топливной системой 202
Система питания воздухом 202
Система питания топливом 204
Система впрыска топлива 208
Датчик частоты вращения коленчатого вала 208
Датчик температуры охлаждающей жидкости 208
Датчик давления наддува 208
Трубопроводы 208
Дополнительные функции ЦСУД 209
Вакуумный насос 209
Расширительный бачок топливного бака 209
Система выпуска отработавших газов 209
Турбокомпрессор 212
Система нейтрализации ОГ 212
Проверка компрессии 214
Замена ремня привода генератора 214
Замена ремня привода компрессора кондиционера 214
Замена двигателя 215
Замена впускного коллектора 216
Замена крышки головки блока цилиндров 216
Замена головки блока цилиндров 216
Замена уплотнительной прокладки поддона двигателя 219
Замена нижней крышки ГРМ 219
Замена коленчатого вала двигателя 220
Замена распределительных валов 221
Замена приводных цепей 222
Замена ТНВД 223
Замена подушки двигателя 224
Замена кронштейна опоры двигателя 225
Замена системы выпуска ОГ 225
Основные моменты затяжек крепления дизельных двигателей, (Н м + градусы)
Принцип работы дизельного двигателя 227
Конструкция и технические характеристики 227
Основные технические характеристики двигателя 228
Головка цилиндров 228
Блок цилиндров 229
Кривошипно-шатунный механизм 229
Механизм газораспределения 229
Система смазки 229
Система охлаждения 230
Система питания 230
Электронный блок управления 231
Моменты затяжки основных резьбовых соединений, кгс м
Регулировка двигателя 232
Проверка и регулировка зазоров в механизме привода клапанов 232
Система питания 232
Замена топливного фильтра 232
Снятие и установка подогревателя топлива 232
Удаление воздуха из топливной системы 232
Снятие и установка ТНВД 234
Установка ТНВД и регулировка начального момента подачи топлива 235
Снятие и установка корпусов форсунок 235
Разборка, сборка и проверка технического состояния форсуноК 235
Снятие и установка пусковых свечей 236
Проверка электрической цепи предпускового подогрева 236
Проверка холостого хода двигателя 236
Цифровая система управления дизелем 236
Состав и принцип действия 236
Проверка и регулировка 239
Диагностика ЦСУД 240
Снятие и установка турбокомпрессора 241
Механизм газораспределения 241
Снятие и установка цепей привода распределительного вала и ТНВД 241
Головка цилиндров 242
Снятие и установка головки цилиндров 242
Разборка и сборка головки цилиндров 244
Разборка 244
Проверка деталей и сборка 244
Снятие и установка двигателя 245
Снятие 245
Установка 245
Разборка и сборка двигателя 246
Разборка 246
Сборка 246
Проверка технического состояния шатунно-поршневой группы 246
Проверка технического состояния коленчатого вала 248
Система смазки 249
Снятие и установка масляного насоса 249
Проверка давления масла 250
Система охлаждения 250
Снятие и установка термостата 250
Снятие и установка насоса охлаждающей жидкости 251
Замена охлаждающей жидкости и удаление воздуха из системы охлаждения 251
Конструкция и технические характеристики 253
Корпусные детали 253
Блок цилиндров 253
Головка блока цилиндров 254
Прокладка головки блока цилиндров 255
Крышка головки блока цилиндров 255
Коленчатый вал и маховик 256
Вкладыши подшипников коленчатого вала 256
Маховик 257
Демпфер крутильных колебаний 257
Поршни 257
Поршневые пальцы 257
Поршневые кольца 258
Шатуны 258
Механизм газораспреде- ления 258
Распределительный вал 260
Седла клапанов 260
Направляющие втулки клапанов 260
Клапаны 260
Фазы газораспределения 260
Гидравлические компенсаторы 260
Система смазки 260
Масляный насос 261
Масляный фильтр 261
Система охлаждения двигателя 263
Насос охлаждающей жидкости 263
Радиатор 263
Расширительный бачок 263
Термостат 263
Вентилятор и вязкостная муфта 264
Датчик температуры охлаждающей жидкости 264
Охлаждающая жидкость 264
Система питания двигателя 265
Система питания воздухом 265
Измеритель расхода воздуха 265
Система питания топливом 265
Вакуумный насос 268
Система выпуска отработавших газов 269
Турбокомпрессор 269
Система нейтрализации ОГ 269
Поиск неисправности системы «Common-Rail» при низком давлении 271
Предварительные условия проверки 271
Проверка компрессии 272
Рекомендации по выполнению операций 272
Проверка клинового ремня 273
Замена ремня привода генератора 273
Замена натяжителя ремня привода генератора 273
Замена ремня привода компрессора кондиционера 273
Замена натяжителя ремня привода компрессора кондиционера 274
Замена двигателя 274
Замена впускного коллектора 275
Замена крышки головки блока цилиндров 276
Замена головки блока цилиндров 277
Проверка головки блока цилиндров на герметичность 280
Замена уплотнительной прокладки головки блока цилиндров 280
Замена уплотнительной прокладки поддона двигателя 280
Замена демпфера крутильных колебаний 281
Замена маховика и приводного диска 281
Замена передней крышки ГРМ 281
Замена сальника в нижней крышке ГРМ 282
Замена гидравлического натяжителя цепи ГРМ 283
Замена коленчатого вала двигателя 283
Замена вкладышей подшипников коленчатого вала 283
Вкладыши шатунного подшипника 284
Замена заднего сальника коленчатого вала 285
Замена распределительных валов 285
Замена приводных цепей 285
Замена пружин всех клапанов 286
Проверка износа направляющих втулок клапанов 286
Замена маслосъемных колпачков 286
Проверка фаз газораспределения 286
Замена поршней 286
Замена поршневых колец 286
Замена сменного элемента воздушного фильтра 287
Замена измерителя расхода воздуха 287
Замена вакуумного насоса 288
Замена масляного фильтра 288
Замена масляного насоса 289
Проверка давления масла в двигателе 289
Замена датчика уровня масла 289
Замена насоса охлаждающей жидкости 289
Замена термостата системы охлаждения 290
Замена охлаждающей жидкости 290
Замена кожуха вентилятора 290
Проверка системы охлаждения на герметичность 290
Замена напорных трубопроводов 291
Очистка системы питания дизельного двигателя при случайной заправке бензином 292
Замена напорного трубопровода НВД 292
Замена НВД 292
Проверка НВД 293
Замена регулятора давления на гидроаккумуляторе 293
Проверка давления подачи топлива 293
Проверка давления возврата топлива 293
Замена инжекторов системы впрыска 294
Замена сливных трубопроводов 295
Прочистка канала инжектора 295
Подвеска двигателя 295
Электрообору- дование дизельного двигателя 296
Замена ЭБУ системы DDE 296
Программирование электронного блока управления 297
Замена реле свечей накаливания 297
Проверка всех свечей накаливания 297
Замена свечей накаливания 297
Замена генератора 298
Замена шкива генератора 298
Замена регулятора напряжения 298
Проверка генератора и регулятора напряжения 299
Проверка генератора «BSD» 299
Замена стартера двигателя 300
Замена втягивающего реле 301
Замена «плюсового» провода между генератором и стартером 301
Замена ответвления жгута проводов к инжекторам 302
Замена датчика давления в гидроаккумуляторе 302
Замена датчика давления масла 302
Замена датчика давления наддува 302
Замена датчика частоты вращения вала двигателя 303
Замена датчика положения распределительного вала 303
Замена датчика температуры охлаждающей жидкости 303
Замена вентилятора отсека управляющей электроники 304
Система наддува двигателя 304
Замена левого шланга надувочного воздуха 304
Замена правого шланга надувочного воздуха 304
Замена турбокомпрессора 305
Замена преобразователя давления ТК 305
Замена охладителя надувочного воздуха 306
Замена радиатора системы рециркуляции ОГ 306
Замена преобразователя давления для клапана возврата ОГ 306
Замена системы выпуска ОГ 307
Замена нейтрализатора 307
Замена выпускного коллектора 308
Основные моменты затяжек крепления дизельных двигателей, (Н м + градусы)
Особенности устройства 310
Гидравлическая система 311
Снятие, проверка и установка сцепления 312
Снятие, проверка и установка главного цилиндра привода сцепления 313
Снятие, проверка и установка рабочего цилиндра привода сцепления 313
Выжимной подшипник 314
Педаль сцепления 314
Снятие, установка и регулировка 314
Передаточные числа устанавливаемых РКПП 316
Регулировочные данные PКПП типа S5D 200G/250G/300G 316
Масло для коробки передач 316
Замена масла в картере МКПП 317
Снятие и установка коробки передач 317
Замена направляющей втулки 319
Замена фланца выходного вала 319
Замена первичного и вторичного валов в сборе 319
Замена сальника штока выбора передач 323
Замена подшипников РКПП 323
Переборка синхронизаторов 325
Промежуточный вал 328
Замена рычага переключения передач 329
Замена обоймы штока выбора передач 330
Замена стержня опоры рычага переключения передач 331
Замена поперечной балки и подушек опоры РКПП 332
Замена масла в АКПП 334
Снятие и установка АКПП 335
Разборка коробки передач 336
Регулировка тяги переключения передач 337
Замена сетчатого фильтра АКПП 337
Проверка управляющего давления АКПП 338
АКПП фирмы GMRT 339
Конструктивное исполнение АКПП 340
Гидротрансформатор крутящего момента 340
Работы, проводимые на АКПП 340
Проверка уровня масла в АКПП 340
Регулировка балансира переключения 341
Замена АКПП 342
Промывка масляного радиатора АКПП с трубопроводами 342
Замена масляного картера АКПП 342
Замена сетчатого фильтра 343
Замена задней крышки АКПП 343
Замена сальника ГТКМ 344
Карданная передача 346
Углы изгиба эластичной муфты и ШРУСов карданной передачи 346
Снятие и установка карданного вала 346
Замена ШРУСа 348
Главная передача 349
Снятие и установка заднего моста 349
Замена прокладки задней крышки 350
Привод задних колес 350
Замена приводного вала 351
Замена защитных чехлов приводного вала 352
Проверка приводного вала 353
Замена сальника фланца ГП 353
Замена сальника выходного фланца 353
Общая информация 354
Тормозная жидкость 355
Передний дисковый тормозной механизм 355
Замена колодок тормозного механизма 355
Тормозные колодки переднего механизма 356
Тормозные колодки заднего механизма 357
Замена тормозного диска 358
Проверка толщины тормозного диска 358
Регулировка стояночного тормоза 359
Замена тормозных колодок стояночного тормоза 360
Замена главного тормозного цилиндра 360
Замена усилителя тормозов 360
Прокачка тормозной системы 361
Замена педали тормоза 362
Замена выключателя стоп-сигнала 362
СИСТЕМЫ «ABS» и «ASС+Т» 363
Система ABS-5 363
СИСТЕМА ASС+Т 364
Правила безопасности при работе на системе рулевого управления 366
Рулевое управление 367
Замена рулевого колеса 367
Замена поперечной рулевой тяги 368
Регулировка угла схождения передних колес 369
Замена механизма рулевого управления 369
Прокачка системы гидроусилителя рулевого управления 370
Замена нижнего вала рулевого управления 370
Замена цилиндра замка вала рулевого управления 370
Замена насоса усилителя рулевого управления 370
Технические характеристики переднего моста 372
Ступица переднего колеса 372
Замена переднего моста 373
Замена балки переднего моста 374
Замена поперечного рычага и тяги 374
Замена поворотной опоры 374
Замена амортизационной стойки 375
Проверка амортизатора 376
Замена подшипника ступицы колеса 376
Замена резинометаллических шарниров рычагов и тяг передней подвески 377
Замена стабилизатора поперечной устойчивости 377
Проверка и регулировка углов схождения передних колес 377
Возможные неисправности передней подвески 378
Возможные неисправности амортизационной стойки 378
Технические характеристики задней подвески 380
Схождение колес 380
Замена балки заднего моста 381
Замена интегрального рычага 382
Замена качающегося рычага 382
Замена поперечного рычага подвески 382
Замена направляющего рычага 383
Замена шарового шарнира опоры подшипника 383
Замена опоры подшипника колеса 383
Замена резинометаллических шарниров 384
Замена подшипника ступицы колеса 384
Замена амортизационной стойки 385
Замена стабилизатора поперечной устойчивости 386
Возможные неисправности амортизационной стойки 386
Возможные неисправности заднего моста (задняя подвеска, подшипники ступиц колес) 387
Диск колеса 388
Шина 389
Цепи противо- скольжения 389
Запасное колесо 389
Износ шин 389
Аккумуляторная батарея 390
Замена аккумуляторной батареи 390
Проверка аккумуляторной батареи 390
Генератор 391
Замена генератора 392
Стартер 392
Замена стартера 393
Замена тягового реле 394
Элементы бортового электрооборудования 394
Предохранители 395
Проверка звукового сигнала 396
Замена предохранителей 396
Приборы освещения 396
Лампы 397
Замена ламп фары 397
Замена ламп накаливания 397
Предохранители 397
Фары 397
Замена заднего фонаря 399
Приборы контроля 399
Замена панели приборов 399
Замена лампы подсветки панели приборов 400
Проверка стабилизатора напряжения 400
Радиоприемник 400
Стеклоочистители 400
Замена механизма привода стеклоочистителя 401
Замена электродвигателя стеклоочистителя 402
Омыватели стекол и рассеивателей фар 402
Электросхемы 402
Буквенные обозначения элементов на электросхемах агрегатного принципа 402
Отопление и вентиляция 418
Блок управления 419
Замена направляющих решеток воздуховодов 419
Кондиционирование 419
Работа кондиционера 419
Замена отопителя 420
Замена микрофильтра 421
Замена клапана отопителя 421
Замена компрессора кондиционера 422
EOCIA 424
Передний бампер 425
Замена переднего бампера 425
Ударный демпфер 426
Задний бампер 426
Замена заднего бампера 426
Задние ударные демпферы 427
Переднее крыло 427
Капот автомобиля 428
Подгонка капота 429
Выступание капота 430
Крышка багажника кузова 431
Регулировка крышки багажника 431
Замена задней облицовки багажника 431
Замок крышки багажника 432
Газопружинный амортизатор 432
Накладки 432
Замена буквенного обозначения модели 432
Замена эмблемы фирмы 432
Двери 432
Регулировка положения двери 433
Выставка запорного пальца замка 434
Облицовка двери 434
Замок двери 435
Ручки двери 435
Наружный замок двери 436
Замена привода центрального замка 436
Оконные стекла 437
Замена оконных стекол 437
Стеклоподъемники 437
Сидения 438
Натяжитель ремня безопасности 439
Замена заднего сиденья 439
Передняя панель салона 440
Центральная консоль 440
Замена панели головных уборов 441
Ремонт кузова 442
Уход за кузовом 446
Мойка автомобиля 446
Уход за лакокрасочным покрытием 446
Полировка 446
Удаление смолистых отложений 446
Очистка от насекомых 446
Удаление брызг строительных материалов 446
Уход за пластмассовыми изделиями 446
Чистка стекол 446
Уход за резиновыми уплотнениями 447
Диски колес 447
Ремни безопасности 447
Антикоррозийная защита двигательного отсека 447
Уход за мягкой обивкой 447
Восстановление кузова 447
Восстановление участков затронутых коррозией 447
Восстановление лакокрасочного покрытия 448
Шпаклевание и окраска 448
Окрашивание 448
Устранение небольших дефектов 449
Паспортные данные автомобиля 5
Пуск двигателя с помощью вспомогательной АБ 7
Схема присоединения пускового кабеля 7
Подъем и буксировка автомобиля 7
Органы управления и панель приборов 9
Органы управления 9
Панель приборов 9
Контрольные и сигнальные индикаторы 9
Многофункциональное рулевое колесо 12
Цифровые и аналоговые приборы 12
Система автоматического текущего контроля 13
Проверка системы самодиагностики 13
Бортовой компьютер 14
Замок зажигания 14
Переключатели 15
Система поддержания постоянной скорости 18
Освещение кузова 18
Регулировка сидений 20
Зеркала 22
Центральный замок 22
Ремни безопасности 23
Надувные подушки безопасности 23
Стояночный тормоз 23
Коробка передач 23
Регулировка рулевого колеса 26
Подъемно-сдвижной люк крыши 27
Система ABS 27
Система ASC+T 27
Сигнализация аварийного сближения 28
Предохранители 28
Аккумуляторная батарея 28
Замена колеса 28
Атрибуты салона 29
Обогрев заднего стекла 30
Щетки стеклоочистителя 30
Знак аварийной остановки 31
Аптечка 31
Шоферской инструмент 31
Отопление и вентиляция 31
Автоматический кондиционер 32
Подогрев сидений 33
Обогрев рулевого колеса 33
Солнцезащитная шторка 34
Пассивный теплоаккумулятор 34
Автономное отопление и вентиляция
(двигатель не работает) 34
Открытие капота 35
Открытие багажника 36
Размещение узлов и агрегатов в подкапотном пространстве 36
Обкатка автомобиля 36
Периодичность технического обслуживания 36
Проведение проверок 38
Проверка состояния шин 40
Замена масла в двигателе 40
Заполнение системы смазки 41
Проверка оборотов холостого хода и уровня СО 41
Замена элемента воздушного фильтра 42
Замена воздушного фильтра кондиционера 42
Проверка тормозной системы 42
Визуальный контроль днища кузова 43
Проверка уровня жидкости системы гидроусилителя рулевого управления 43
Колеса и шины 44
Проверка состояния шлангов двигательного отсека 45
Проверка состояния приводных ремней 46
Проверка состояния АБ 46
Замена элемента питания пульта дистанционного управления 47
Проверка и замена свечей зажигания 47
Проверка топливной системы 47
Зимняя эксплуатация дизельного двигателя 48
Проверка системы охлаждения 48
Проверка системы выпуска ОГ 49
Проверка подвески и рулевого управления 49
Смазка запорных механизмов дверей 49
Проверка ремней безопасности 50
Проверка щеток стеклоочистителей 50
Замена тормозной жидкости 50
Замена охлаждающей жидкости 50
Замена топливного фильтра 51
Замена трансмиссионного масла РКПП 53
Замена смазки заднего моста 53
Проверка толщины ведомого диска сцепления 53
Общие требования к ремонту автомобиля 54
Крепеж 55
Общая концепция конструкции двигателей 58
Бензиновые двигатели 58
Общие сведения 58
Двигатель модели «М52» 58
Блок цилиндров 59
Головка цилиндров 59
Прокладка головки блока цилиндров 60
Седла клапанов 60
Притирка седел клапанов 60
Направляющие втулки клапанов 60
Клапаны 61
Клапаны 61
Пружины клапанов 62
Гидравлические толкатели 62
Кривошипношатунный механизм 63
Коленчатый вал и маховик 63
Маховик 63
Демпфер крутильных колебаний 63
Поршни 63
Поршневой палец 63
Поршневые кольца 64
Шатуны 64
Механизм газораспределения 64
Распределительный вал 65
Фазы газораспределения 65
Цепи привода 65
Система смазки 65
Масляный насос 66
Масляный фильтр 66
Система охлаждения двигателя 66
Меры безопасности при работе с охлаждающей жидкостью 66
Насос охлаждающей жидкости 66
Радиатор 67
Термостат 67
Расширительный бачок 67
Вентилятор и вязкостная муфта 67
Датчик температуры 67
Охлаждающая жидкость 67
Система питания двигателя 68
Меры безопасности при работе с топливной системой 68
Система питания воздухом 68
Воздушный фильтр 68
Система питания топливом 68
Топливный бак 68
Топливный насос 69
Топливный фильтр 69
Датчик указателя уровня топлива 69
Комплексная система управления двигателем 69
Подсистема управления впрыском топлива 69
Данные для проверки и регулировки 70
Работа подсистемы впрыска 70
Регулятор холостого хода 71
Регулятор давления топлива 71
Распределительная магистраль 72
Инжекторы 72
Датчик положения распределительного вала 73
Датчик частоты вращения коленчатого вала 73
Датчик температуры охлаждающей жидкости 73
Датчик температуры поступающего воздуха 73
Датчик концентрации кислорода в ОГ 73
Содержание окиси углерода 73
Система «VANOS» 73
Дополнительные функции КСУД 73
Подсистема управления моментом зажигания 74
Катушка зажигания 74
Свечи зажигания 74
Датчик детонации 74
Система выпуска отработанных газов 75
Рекомендации по выполнению операций 77
Снятие и установка двигателя 77
Проверка компрессии 78
Снятие двигателя 78
Корпусные детали 81
Блок цилиндров 81
Головка блока цилиндров 82
Прокладка головки блока цилиндров 82
Седла клапанов 82
Притирка седел клапанов 85
Направляющие втулки клапанов 85
Клапаны 85
Пружины клапанов 85
Гидравлические толкатели 86
Кривошипно- шатунный механизм 86
Коленчатый вал и маховик 86
Вкладыши подшипников коленчатого вала 86
Маховик 87
Демпфер крутильных колебаний 87
Поршни 87
Поршневые пальцы 88
Шатуны 88
Механизм газораспреде- ления 88
Распределительный вал 88
Система D-VANOS 89
Система смазки 89
Масляный насос 90
Масляный фильтр 90
Система охлаждения двигателя 92
Насос охлаждающей жидкости 92
Термостат 93
Расширительный бачок 93
Вентилятор и вязкостная муфта 93
Датчик температуры охлаждающей жидкости 93
Охлаждающая жидкость 93
Комплексная система питания двигателя 93
Меры безопасности при работе на топливной системе 93
Система питания воздухом 94
Воздушный фильтр 94
Впускной коллектор 94
Система питания топливом 95
Система впрыска топлива 95
Подсистема управления впрыском топлива 95
Дополнительные функции КСУД 96
Подсистема управления моментом зажигания 96
Датчик детонации 96
Система вентиляции картера двигателя 99
Система выпуска отработавших газов 99
Системы обеспечения норм токсичности ОГ 101
Проверка компрессии 102
Проверка давления подачи топлива 102
Анализ работы двигателя и результатов измерений 102
Проверка давления масла в двигателе 103
Проверка термостата 103
Проверка катушек зажигания 103
Проверка генератора и регулятора напряжения 106
Работы на двигателе модели «M54» 108
Замена двигателя 108
Замена уплотнения крышки головки блока цилиндров 108
Замена уплотнения головки блока цилиндров 108
Притирка седла клапана и направляющей втулки 110
Проверка плоскости головки блока цилиндров 111
Проверка головки блока цилиндров на герметичность 111
Замена поддона масляного картера 111
Замена нижней крышки ГРМ 112
Замена переднего сальника коленчатого вала 113
Замена заднего сальника коленчатого вала 113
Замена коленчатого вала 114
Замена вкладышей коренных подшипников 114
Замена вкладышей шатунных подшипников 116
Замена маховика 116
Замена демпфера крутильных колебаний 116
Замена поршней 117
Замена поршневых колец 118
Замена распределительного вала 118
Проверка фаз газораспределения 122
Регулировка фаз газораспределения двигателя 122
Замена плунжера натяжителя цепи 123
Замена клапанов 123
Замена маслосъемных колпачков 124
Замена всех клапанных пружин 125
Замена исполнительного узла системы D-VANOS 125
Проверка гидравлических толкателей 126
Замена электромагнитных клапанов системы D-VANOS 126
Работы на системе смазки 127
Замена масляного насоса 127
Замена масляного фильтра 127
Работы на системе охлаждения 127
Указания по выполнению работ на системе охлаждения 127
Замена охлаждающей жидкости 128
Замена кожуха вентилятора системы охлаждения 128
Замена насоса охлаждающей жидкости 128
Замена термостата системы охлаждения 129
Замена радиатора 129
Промывка радиатора 129
Работы на системах обеспечения 130
Замена впускного коллектора 130
Замена сменного элемента воздушного фильтра 130
Замена ремня привода компрессора кондиционера 130
Работы на электрообору- довании двигателя 131
Замена ремня привода генератор 131
Замена шкива ремня генератора 131
Замена генератора 132
Замена стартера 132
Замена катушек зажигания 132
Замена всех свечей зажигания 132
Замена ЭБУ-КСУД (DME) 133
Замена датчиков КСУД 133
Замена клапана регулировки холостого хода 134
Работы на системе питания топливом 134
Замена реле топливного насоса 134
Замена инжекторов системы впрыска 134
Замена распределительной магистрали 135
Замена клапана вентиляции топливного бака 135
Замена регулятора давления топлива 135
Снятие топливного бака 135
Замена опор двигателя 137
Замена подушек крепления двигателя 137
Замена кронштейнов опор двигателя 137
Работы на системе выпуска ОГ 138
Замена системы выпуска ОГ 138
Замена обоих выпускных коллекторов 138
Замена элементов системы выпуска ОГ 139
Замена датчика концентрации кислорода в ОГ 139
Моменты затяжек основных соединений двигателя М54 139
Общие сведения 142
Корпусные детали 143
Блок цилиндров 143
Головка блока цилиндров 144
Кривошипно-шатунный механизм 146
Механизм газораспределения 149
Система смазки 150
Масляный насос 151
Масляный фильтр 151
Система охлаждения двигателя 151
Насос охлаждающей жидкости 151
Термостат 151
Расширительный бачок 154
Вентилятор и вязкостная муфта 154
Датчик температуры охлаждающей жидкости 154
Системы питания двигателя 154
Система питания воздухом 154
Воздушный фильтр 155
Система питания топливом 155
Система впрыска топлива 155
Датчики системы управления 155
Система VANOS 157
Система выпуска отработавших газов 157
Система вентиляции картера двигателя
и топливного бака 158
Система нейтрализации ОГ 158
Работы на двигателе модели «M62» 158
Замена двигателя 158
Замена уплотнения крышек головок блока цилиндров 161
Замена левой головки блока цилиндров 163
Замена правой головки блока цилиндров 164
Проверка плоскости головки блока цилиндров 164
Проверка головки блока цилиндров на герметичность 164
Замена верхней части масляного картера 165
Замена крышек ГРМ 167
Замена переднего сальника коленчатого вала 169
Замена заднего сальника коленчатого вала 170
Замена коленчатого вала 170
Замена вкладышей шатунных подшипников 171
Замена приводного диска АКПП 172
Замена всех поршней 172
Замена поршневых колец 172
Замена распределительных валов в головках блока
цилиндров 173
Замена валов в левой головке блока 173
Замена валов в правой головке блока цилиндров 174
Замена приводной цепи ГРМ 174
Замена ЭМК исполнительного узла системы VANOS 175
Работы на системе смазки 175
Замена масляного насоса 175
Работы на системе охлаждения 176
Проверка герметичности между системой охлаждения и камерой сгорания 176
Прокачка системы охлаждения 176
Замена насоса охлаждающей жидкости 176
Замена термостата системы охлаждения 177
Замена коллектора охлаждающей жидкости 177
Работы на системе обеспечения воздухом 177
Замена впускного коллектора 177
Замена сменного элемента воздушного фильтра 179
Замена воздуховода между ИРВ и корпусом дроссельной заслонки 179
Замена уплотнения корпуса дроссельной заслонки 180
Замена ремня привода компрессора кондиционера 181
Работы на электрообору- дованиИ двигателя 182
Замена генератора 182
Замена ремня привода генератор 182
Замена стартера 183
Замена элементов КСУД 183
Замена датчика частоты вращения коленчатого вала 183
Замена датчика положения левого впускного распределительного вала 184
Замена датчика положения правого впускного распределительного вала 184
Замена датчиков детонации 184
Замена правых датчиков детонации 184
Замена левых датчиков детонации 185
Замена датчика давления масла 185
Замена датчика уровня масла 185
Замена датчика температуры охлаждающей жидкости 185
Замена катушки зажигания 186
Работы на системе питания топливом 186
Замена распределительной магистрали системы
питания 186
Замена инжекторов системы впрыска 187
Замена опор двигателя 187
Замена кронштейна опоры двигателя 187
Замена подушек крепления двигателя 187
Работы на системе выпуска ОГ 187
Момент затяжки основных соединений
двигателя «М62» 188
Общая концепция 191
Технические характеристики и конструкция двигателя модели «М47» 192
Корпусные детали 192
Блок цилиндров 192
Головка блока цилиндров 192
Прокладка головки блока цилиндров 193
Крышка головки блока цилиндров 193
Кривошипно- шатунный механизм 194
Коленчатый вал и маховик 194
Вкладыши подшипников коленчатого вала 194
Маховик 195
Демпфер крутильных колебаний 195
Поршни 195
Поршневые пальцы 195
Поршневые кольца 196
Шатуны 196
Механизм газораспреде- ления 197
Распределительный вал 198
Седла клапанов 198
Направляющие втулки клапанов 198
Клапаны 198
Фазы газораспределения 198
Гидравлические компенсаторы 198
Система смазки 198
Масляный насос 199
Масляный фильтр 199
Система охлаждения двигателя 200
Насос охлаждающей жидкости 200
Радиатор 200
Расширительный бачок 200
Термостат 201
Вентилятор и вязкостная муфта 201
Датчик температуры охлаждающей жидкости 201
Охлаждающая жидкость 201
Система питания двигателя 202
Меры безопасности при работе на топливной системой 202
Система питания воздухом 202
Система питания топливом 204
Система впрыска топлива 208
Датчик частоты вращения коленчатого вала 208
Датчик температуры охлаждающей жидкости 208
Датчик давления наддува 208
Трубопроводы 208
Дополнительные функции ЦСУД 209
Вакуумный насос 209
Расширительный бачок топливного бака 209
Система выпуска отработавших газов 209
Турбокомпрессор 212
Система нейтрализации ОГ 212
Проверка компрессии 214
Замена ремня привода генератора 214
Замена ремня привода компрессора кондиционера 214
Замена двигателя 215
Замена впускного коллектора 216
Замена крышки головки блока цилиндров 216
Замена головки блока цилиндров 216
Замена уплотнительной прокладки поддона двигателя 219
Замена нижней крышки ГРМ 219
Замена коленчатого вала двигателя 220
Замена распределительных валов 221
Замена приводных цепей 222
Замена ТНВД 223
Замена подушки двигателя 224
Замена кронштейна опоры двигателя 225
Замена системы выпуска ОГ 225
Основные моменты затяжек крепления дизельных двигателей, (Н м + градусы)
Принцип работы дизельного двигателя 227
Конструкция и технические характеристики 227
Основные технические характеристики двигателя 228
Головка цилиндров 228
Блок цилиндров 229
Кривошипно-шатунный механизм 229
Механизм газораспределения 229
Система смазки 229
Система охлаждения 230
Система питания 230
Электронный блок управления 231
Моменты затяжки основных резьбовых соединений, кгс м
Регулировка двигателя 232
Проверка и регулировка зазоров в механизме привода клапанов 232
Система питания 232
Замена топливного фильтра 232
Снятие и установка подогревателя топлива 232
Удаление воздуха из топливной системы 232
Снятие и установка ТНВД 234
Установка ТНВД и регулировка начального момента подачи топлива 235
Снятие и установка корпусов форсунок 235
Разборка, сборка и проверка технического состояния форсуноК 235
Снятие и установка пусковых свечей 236
Проверка электрической цепи предпускового подогрева 236
Проверка холостого хода двигателя 236
Цифровая система управления дизелем 236
Состав и принцип действия 236
Проверка и регулировка 239
Диагностика ЦСУД 240
Снятие и установка турбокомпрессора 241
Механизм газораспределения 241
Снятие и установка цепей привода распределительного вала и ТНВД 241
Головка цилиндров 242
Снятие и установка головки цилиндров 242
Разборка и сборка головки цилиндров 244
Разборка 244
Проверка деталей и сборка 244
Снятие и установка двигателя 245
Снятие 245
Установка 245
Разборка и сборка двигателя 246
Разборка 246
Сборка 246
Проверка технического состояния шатунно-поршневой группы 246
Проверка технического состояния коленчатого вала 248
Система смазки 249
Снятие и установка масляного насоса 249
Проверка давления масла 250
Система охлаждения 250
Снятие и установка термостата 250
Снятие и установка насоса охлаждающей жидкости 251
Замена охлаждающей жидкости и удаление воздуха из системы охлаждения 251
Конструкция и технические характеристики 253
Корпусные детали 253
Блок цилиндров 253
Головка блока цилиндров 254
Прокладка головки блока цилиндров 255
Крышка головки блока цилиндров 255
Коленчатый вал и маховик 256
Вкладыши подшипников коленчатого вала 256
Маховик 257
Демпфер крутильных колебаний 257
Поршни 257
Поршневые пальцы 257
Поршневые кольца 258
Шатуны 258
Механизм газораспреде- ления 258
Распределительный вал 260
Седла клапанов 260
Направляющие втулки клапанов 260
Клапаны 260
Фазы газораспределения 260
Гидравлические компенсаторы 260
Система смазки 260
Масляный насос 261
Масляный фильтр 261
Система охлаждения двигателя 263
Насос охлаждающей жидкости 263
Радиатор 263
Расширительный бачок 263
Термостат 263
Вентилятор и вязкостная муфта 264
Датчик температуры охлаждающей жидкости 264
Охлаждающая жидкость 264
Система питания двигателя 265
Система питания воздухом 265
Измеритель расхода воздуха 265
Система питания топливом 265
Вакуумный насос 268
Система выпуска отработавших газов 269
Турбокомпрессор 269
Система нейтрализации ОГ 269
Поиск неисправности системы «Common-Rail» при низком давлении 271
Предварительные условия проверки 271
Проверка компрессии 272
Рекомендации по выполнению операций 272
Проверка клинового ремня 273
Замена ремня привода генератора 273
Замена натяжителя ремня привода генератора 273
Замена ремня привода компрессора кондиционера 273
Замена натяжителя ремня привода компрессора кондиционера 274
Замена двигателя 274
Замена впускного коллектора 275
Замена крышки головки блока цилиндров 276
Замена головки блока цилиндров 277
Проверка головки блока цилиндров на герметичность 280
Замена уплотнительной прокладки головки блока цилиндров 280
Замена уплотнительной прокладки поддона двигателя 280
Замена демпфера крутильных колебаний 281
Замена маховика и приводного диска 281
Замена передней крышки ГРМ 281
Замена сальника в нижней крышке ГРМ 282
Замена гидравлического натяжителя цепи ГРМ 283
Замена коленчатого вала двигателя 283
Замена вкладышей подшипников коленчатого вала 283
Вкладыши шатунного подшипника 284
Замена заднего сальника коленчатого вала 285
Замена распределительных валов 285
Замена приводных цепей 285
Замена пружин всех клапанов 286
Проверка износа направляющих втулок клапанов 286
Замена маслосъемных колпачков 286
Проверка фаз газораспределения 286
Замена поршней 286
Замена поршневых колец 286
Замена сменного элемента воздушного фильтра 287
Замена измерителя расхода воздуха 287
Замена вакуумного насоса 288
Замена масляного фильтра 288
Замена масляного насоса 289
Проверка давления масла в двигателе 289
Замена датчика уровня масла 289
Замена насоса охлаждающей жидкости 289
Замена термостата системы охлаждения 290
Замена охлаждающей жидкости 290
Замена кожуха вентилятора 290
Проверка системы охлаждения на герметичность 290
Замена напорных трубопроводов 291
Очистка системы питания дизельного двигателя при случайной заправке бензином 292
Замена напорного трубопровода НВД 292
Замена НВД 292
Проверка НВД 293
Замена регулятора давления на гидроаккумуляторе 293
Проверка давления подачи топлива 293
Проверка давления возврата топлива 293
Замена инжекторов системы впрыска 294
Замена сливных трубопроводов 295
Прочистка канала инжектора 295
Подвеска двигателя 295
Электрообору- дование дизельного двигателя 296
Замена ЭБУ системы DDE 296
Программирование электронного блока управления 297
Замена реле свечей накаливания 297
Проверка всех свечей накаливания 297
Замена свечей накаливания 297
Замена генератора 298
Замена шкива генератора 298
Замена регулятора напряжения 298
Проверка генератора и регулятора напряжения 299
Проверка генератора «BSD» 299
Замена стартера двигателя 300
Замена втягивающего реле 301
Замена «плюсового» провода между генератором и стартером 301
Замена ответвления жгута проводов к инжекторам 302
Замена датчика давления в гидроаккумуляторе 302
Замена датчика давления масла 302
Замена датчика давления наддува 302
Замена датчика частоты вращения вала двигателя 303
Замена датчика положения распределительного вала 303
Замена датчика температуры охлаждающей жидкости 303
Замена вентилятора отсека управляющей электроники 304
Система наддува двигателя 304
Замена левого шланга надувочного воздуха 304
Замена правого шланга надувочного воздуха 304
Замена турбокомпрессора 305
Замена преобразователя давления ТК 305
Замена охладителя надувочного воздуха 306
Замена радиатора системы рециркуляции ОГ 306
Замена преобразователя давления для клапана возврата ОГ 306
Замена системы выпуска ОГ 307
Замена нейтрализатора 307
Замена выпускного коллектора 308
Основные моменты затяжек крепления дизельных двигателей, (Н м + градусы)
Особенности устройства 310
Гидравлическая система 311
Снятие, проверка и установка сцепления 312
Снятие, проверка и установка главного цилиндра привода сцепления 313
Снятие, проверка и установка рабочего цилиндра привода сцепления 313
Выжимной подшипник 314
Педаль сцепления 314
Снятие, установка и регулировка 314
Передаточные числа устанавливаемых РКПП 316
Регулировочные данные PКПП типа S5D 200G/250G/300G 316
Масло для коробки передач 316
Замена масла в картере МКПП 317
Снятие и установка коробки передач 317
Замена направляющей втулки 319
Замена фланца выходного вала 319
Замена первичного и вторичного валов в сборе 319
Замена сальника штока выбора передач 323
Замена подшипников РКПП 323
Переборка синхронизаторов 325
Промежуточный вал 328
Замена рычага переключения передач 329
Замена обоймы штока выбора передач 330
Замена стержня опоры рычага переключения передач 331
Замена поперечной балки и подушек опоры РКПП 332
Замена масла в АКПП 334
Снятие и установка АКПП 335
Разборка коробки передач 336
Регулировка тяги переключения передач 337
Замена сетчатого фильтра АКПП 337
Проверка управляющего давления АКПП 338
АКПП фирмы GMRT 339
Конструктивное исполнение АКПП 340
Гидротрансформатор крутящего момента 340
Работы, проводимые на АКПП 340
Проверка уровня масла в АКПП 340
Регулировка балансира переключения 341
Замена АКПП 342
Промывка масляного радиатора АКПП с трубопроводами 342
Замена масляного картера АКПП 342
Замена сетчатого фильтра 343
Замена задней крышки АКПП 343
Замена сальника ГТКМ 344
Карданная передача 346
Углы изгиба эластичной муфты и ШРУСов карданной передачи 346
Снятие и установка карданного вала 346
Замена ШРУСа 348
Главная передача 349
Снятие и установка заднего моста 349
Замена прокладки задней крышки 350
Привод задних колес 350
Замена приводного вала 351
Замена защитных чехлов приводного вала 352
Проверка приводного вала 353
Замена сальника фланца ГП 353
Замена сальника выходного фланца 353
Общая информация 354
Тормозная жидкость 355
Передний дисковый тормозной механизм 355
Замена колодок тормозного механизма 355
Тормозные колодки переднего механизма 356
Тормозные колодки заднего механизма 357
Замена тормозного диска 358
Проверка толщины тормозного диска 358
Регулировка стояночного тормоза 359
Замена тормозных колодок стояночного тормоза 360
Замена главного тормозного цилиндра 360
Замена усилителя тормозов 360
Прокачка тормозной системы 361
Замена педали тормоза 362
Замена выключателя стоп-сигнала 362
СИСТЕМЫ «ABS» и «ASС+Т» 363
Система ABS-5 363
СИСТЕМА ASС+Т 364
Правила безопасности при работе на системе рулевого управления 366
Рулевое управление 367
Замена рулевого колеса 367
Замена поперечной рулевой тяги 368
Регулировка угла схождения передних колес 369
Замена механизма рулевого управления 369
Прокачка системы гидроусилителя рулевого управления 370
Замена нижнего вала рулевого управления 370
Замена цилиндра замка вала рулевого управления 370
Замена насоса усилителя рулевого управления 370
Технические характеристики переднего моста 372
Ступица переднего колеса 372
Замена переднего моста 373
Замена балки переднего моста 374
Замена поперечного рычага и тяги 374
Замена поворотной опоры 374
Замена амортизационной стойки 375
Проверка амортизатора 376
Замена подшипника ступицы колеса 376
Замена резинометаллических шарниров рычагов и тяг передней подвески 377
Замена стабилизатора поперечной устойчивости 377
Проверка и регулировка углов схождения передних колес 377
Возможные неисправности передней подвески 378
Возможные неисправности амортизационной стойки 378
Технические характеристики задней подвески 380
Схождение колес 380
Замена балки заднего моста 381
Замена интегрального рычага 382
Замена качающегося рычага 382
Замена поперечного рычага подвески 382
Замена направляющего рычага 383
Замена шарового шарнира опоры подшипника 383
Замена опоры подшипника колеса 383
Замена резинометаллических шарниров 384
Замена подшипника ступицы колеса 384
Замена амортизационной стойки 385
Замена стабилизатора поперечной устойчивости 386
Возможные неисправности амортизационной стойки 386
Возможные неисправности заднего моста (задняя подвеска, подшипники ступиц колес) 387
Диск колеса 388
Шина 389
Цепи противо- скольжения 389
Запасное колесо 389
Износ шин 389
Аккумуляторная батарея 390
Замена аккумуляторной батареи 390
Проверка аккумуляторной батареи 390
Генератор 391
Замена генератора 392
Стартер 392
Замена стартера 393
Замена тягового реле 394
Элементы бортового электрооборудования 394
Предохранители 395
Проверка звукового сигнала 396
Замена предохранителей 396
Приборы освещения 396
Лампы 397
Замена ламп фары 397
Замена ламп накаливания 397
Предохранители 397
Фары 397
Замена заднего фонаря 399
Приборы контроля 399
Замена панели приборов 399
Замена лампы подсветки панели приборов 400
Проверка стабилизатора напряжения 400
Радиоприемник 400
Стеклоочистители 400
Замена механизма привода стеклоочистителя 401
Замена электродвигателя стеклоочистителя 402
Омыватели стекол и рассеивателей фар 402
Электросхемы 402
Буквенные обозначения элементов на электросхемах агрегатного принципа 402
Отопление и вентиляция 418
Блок управления 419
Замена направляющих решеток воздуховодов 419
Кондиционирование 419
Работа кондиционера 419
Замена отопителя 420
Замена микрофильтра 421
Замена клапана отопителя 421
Замена компрессора кондиционера 422
EOCIA 424
Передний бампер 425
Замена переднего бампера 425
Ударный демпфер 426
Задний бампер 426
Замена заднего бампера 426
Задние ударные демпферы 427
Переднее крыло 427
Капот автомобиля 428
Подгонка капота 429
Выступание капота 430
Крышка багажника кузова 431
Регулировка крышки багажника 431
Замена задней облицовки багажника 431
Замок крышки багажника 432
Газопружинный амортизатор 432
Накладки 432
Замена буквенного обозначения модели 432
Замена эмблемы фирмы 432
Двери 432
Регулировка положения двери 433
Выставка запорного пальца замка 434
Облицовка двери 434
Замок двери 435
Ручки двери 435
Наружный замок двери 436
Замена привода центрального замка 436
Оконные стекла 437
Замена оконных стекол 437
Стеклоподъемники 437
Сидения 438
Натяжитель ремня безопасности 439
Замена заднего сиденья 439
Передняя панель салона 440
Центральная консоль 440
Замена панели головных уборов 441
Ремонт кузова 442
Уход за кузовом 446
Мойка автомобиля 446
Уход за лакокрасочным покрытием 446
Полировка 446
Удаление смолистых отложений 446
Очистка от насекомых 446
Удаление брызг строительных материалов 446
Уход за пластмассовыми изделиями 446
Чистка стекол 446
Уход за резиновыми уплотнениями 447
Диски колес 447
Ремни безопасности 447
Антикоррозийная защита двигательного отсека 447
Уход за мягкой обивкой 447
Восстановление кузова 447
Восстановление участков затронутых коррозией 447
Восстановление лакокрасочного покрытия 448
Шпаклевание и окраска 448
Окрашивание 448
Устранение небольших дефектов 449
Похожие товары
-
1 980 руб. -
1 980 руб. -
2 480 руб. -
1 530 руб. -
1 880 руб. -
1 980 руб. -
1 475 руб.
Интернет-портал Легион-Автодата создан для удобных покупок: автолитературы, программ для диагностики автомобиля, диагностических приборов, адаптеров elm327, автоаксессуаров и инструментов для авторемонта. Купить книги и приборы для диагностики и ремонта автомобиля Вы можете в нашем интернет магазине.
Удобно оплатить руководства по ремонту и эксплуатации выбранных Вами марок авто любой из платежных систем.
Заказать доставку автокниги почтой без предоплаты, курьером по Москве, регионам и в более 200 пунктов самовывоза по всей России.
