Купить книгу по ремонту и эксплуатации Chevrolet Lanos c 2005 автолюбитель

Книга Chevrolet Lanos c 2005 бензин, электросхемы, каталог з/ч. Руководство по ремонту и эксплуатации автомобиля. Автолюбитель. Легион-Aвтодата

Увеличить обложку

Артикул: 4059 - назовите при заказе по телефону
Издательство: Легион-Aвтодата
ISBN: 978-5-88850-466-6
Число страниц: 286
Формат: А4
Переплет: Мягкий
Год выпуска: 2005-17
V бенз дв: 1.5

Цена в интернет-магазине: 1 080 руб.

Есть в наличии

Количество:

В корзину

Книга Шевроле Ланос c 2005 c бензиновым двигателем 1,5. Электросхемы, каталог запчастей. Руководство по ремонту и техническому обслуживанию автомобиля. Серия Автолюбитель.

В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию автомобилей Chevrolet Lanos с 2005 года выпуска, оборудованных бензиновым двигателем 1,5 л.

Издание содержит руководство по эксплуатации, подробные сведения по техническому обслуживанию, диагностике, ремонту и регулировке элементов систем двигателя (в т.ч. систем впрыска топлива, зажигания, запуска и зарядки), элементов сцепления, механических (МКПП) и автоматических (АКПП) коробок передач, элементов тормозной системы (включая антиблокировочную систему тормозов (ABS)), рулевого управления, подвески, кузовных элементов, систем безопасности (SRS), кондиционирования и вентиляции.

Приведены инструкции по диагностике систем управления двигателем, АКПП, SRS.

Подробно описаны 185 кодов неисправностей P0, P1, Flash и возможные места их возникновения.

Представлены 50 подробных электросхем (33 системы) для различных вариантов комплектации, описание большинства элементов электрооборудования.

Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы, рабочие жидкости и каталожные номера расходных запчастей необходимых для технического обслуживания и наиболее востребованного ремонта, размеры рекомендуемых шин и дисков.

Книга серии "Автолюбитель" позволит Вам самостоятельно проводить периодическое техническое обслуживание автомобиля или несложный ремонт, для которого не нужно дорогостоящего оборудования. Также книга серии "Автолюбитель" может выручить Вас в дороге, если Вам придется пользоваться услугами автосервиса, незнакомого или малознакомого с особенностями модели Вашего автомобиля. Для более сложного ремонта электронных систем в книге представлены основные электросхемы и базовая диагностика электронных систем.

Каталожные номера расходных запчастей и описание схем самостоятельной покупки дадут Вам возможность сэкономить на приобретении запчастей. Качественное изложение материала позволяет сократить время обслуживания автомобиля и сделать его более эффективным.

Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.

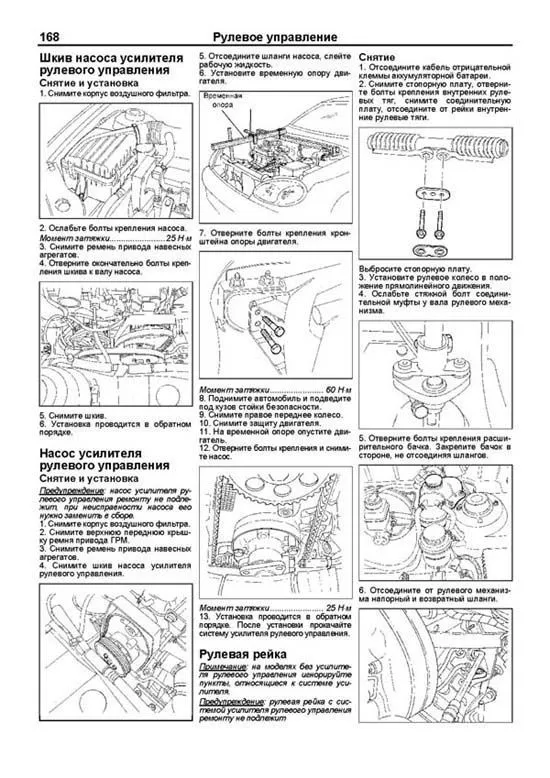

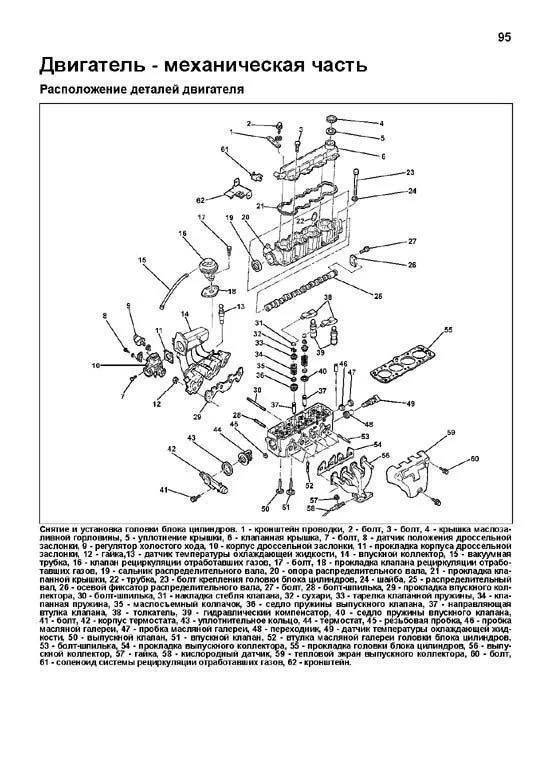

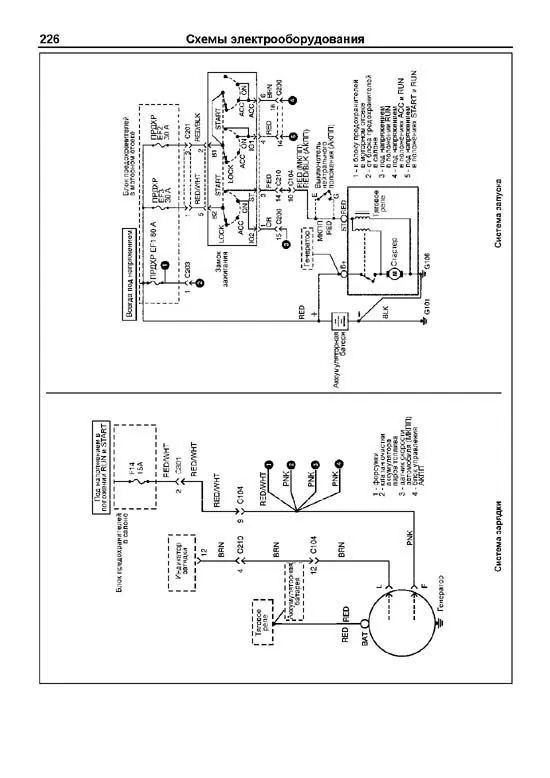

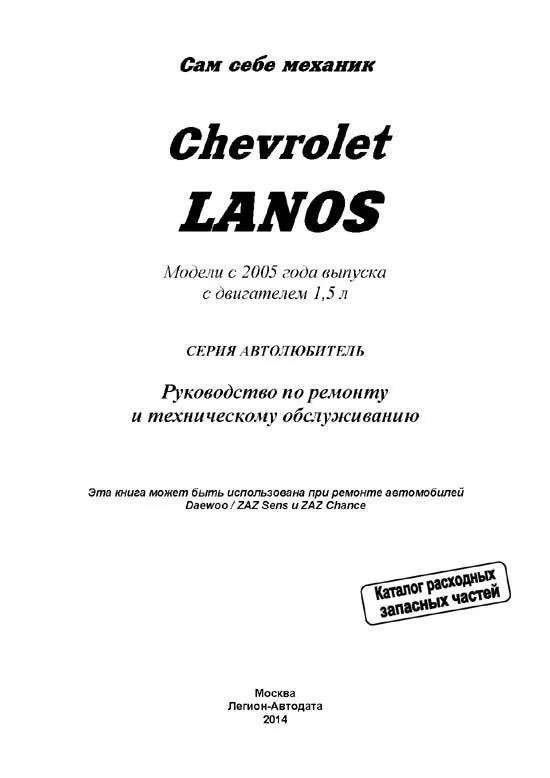

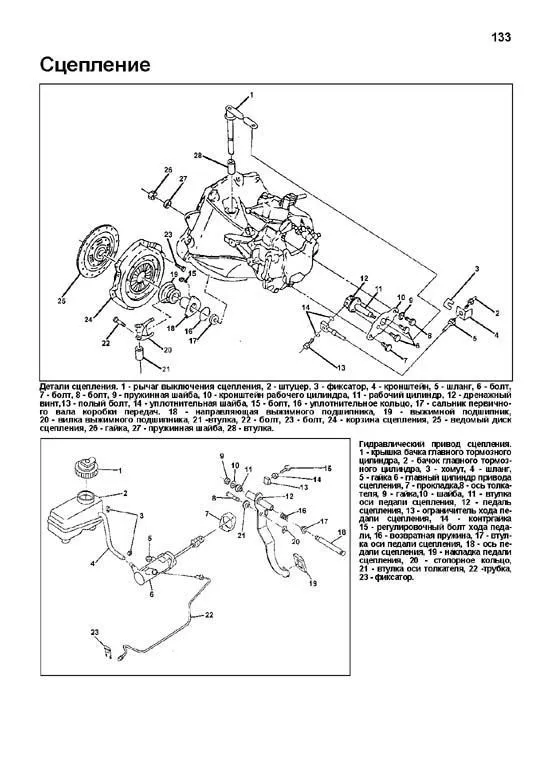

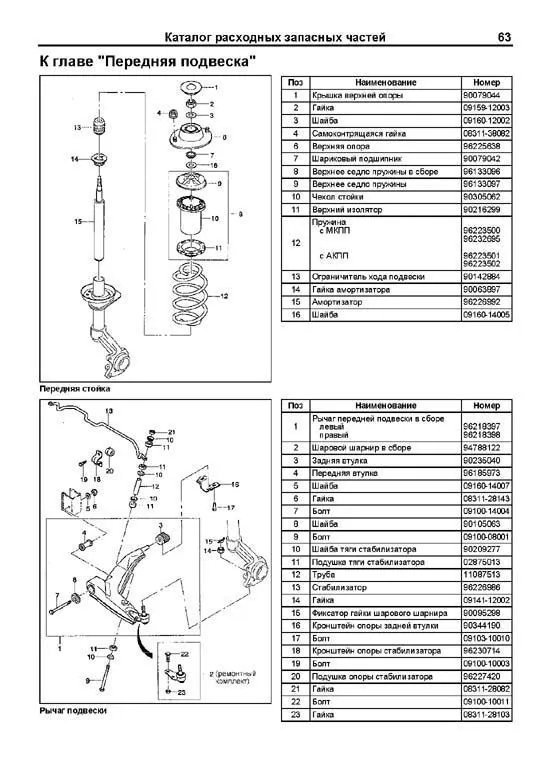

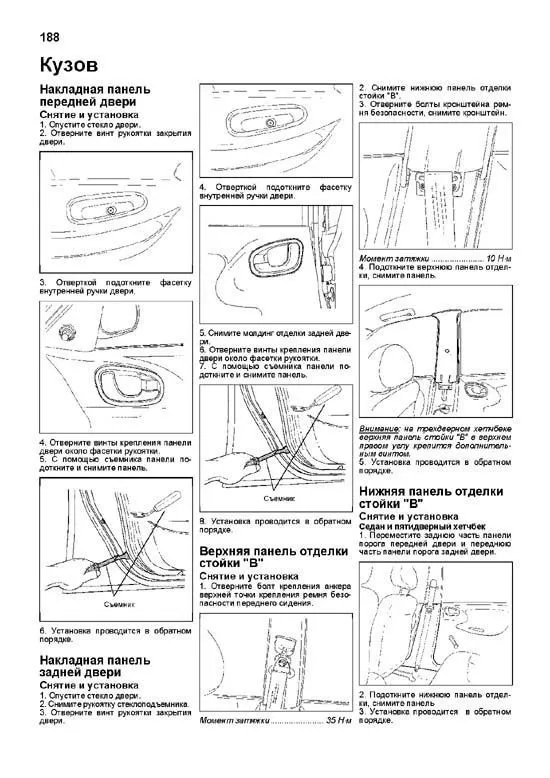

Скачать бесплатно PDF страницы книги по ремонту и обслуживанию Chevrolet Lanos c 2005

Купить книгу по ремонту и эксплуатации автомобиля Chevrolet Lanos c 2005 c бензиновым двигателем 1,5, электросхемы, каталог запчастей Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.

Посмотреть содержание

Идентификация	3
Идентификационный номер автомобиля (VIN)	3
Номер двигателя	3
Технические характеристики двигателей	3
Сокращения и условные обозначения	4
Общие инструкции по ремонту	4
Точки установки упоров гаражного домкрата и лап подъемника	5
Основные параметры автомобиля	6
Техническое обслуживание	8
Таблица. Периодичность технического обслуживания.	8
Интервалы обслуживания	8
Меры безопасности при выполнении работ	9

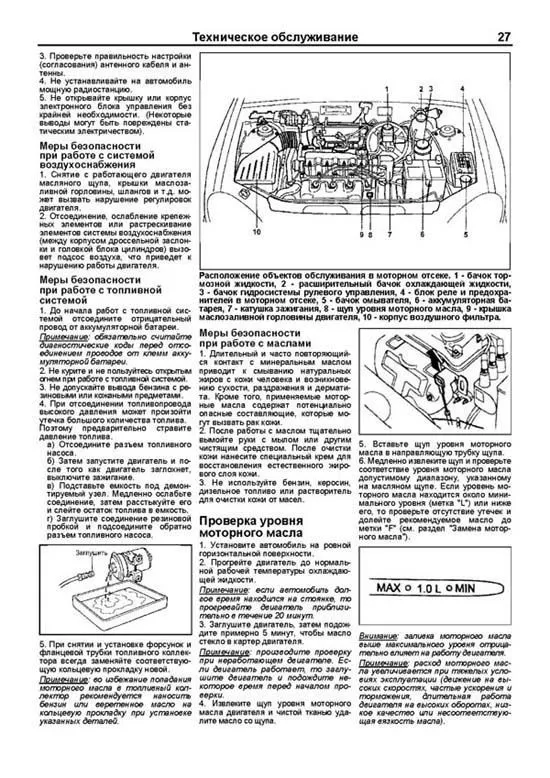

Проверка уровня моторного масла	10
Замена моторного масла и фильтра	11
Проверка охлаждающей жидкости	11
Замена охлаждающей жидкости	12
Проверка воздушного фильтра	12
Проверка состояния аккумуляторной батареи	12
Запуск автомобиля с помощью добавочной батареи	14
Проверка и очистка свечей зажигания	14
Проверка проводов высокого напряжения	15
Проверка частоты вращения холостого хода	15
Проверка угла опережения зажигания	15
Проверка давления конца такта сжатия	15
Проверка и регулировка ремней привода навесных агрегатов	15
Проверка состояния ремня привода ГРМ	16
Замена топливного фильтра линии высокого давления	16
Проверка уровня масла в механической КПП	16
Замена масла в механической КПП	16
Проверка состояния и уровня рабочей жидкости АКПП	17
Замена рабочей жидкости АКПП	17
Замена фильтра АКПП	17
Проверка уровня жидкости омывателя	17
Заправка системы кондиционирования	17
Проверка уровня жидкости в бачке гидросистемы усилителя рулевого управления	17
Проверка уровня тормозной жидкости	17
Проверка давления и состояния шин	18
Замена шин	18
Проверка эффективности стояночного тормоза	18
Передние тормоза	18
Задние тормоза	19
Дополнительные проверки	19
Двигатель - механическая часть	21
Расположение деталей двигателя	21
Клапанная крышка	23
Головка блока цилиндров	23
Распределительный вал	26
Ремень привода ГРМ	27
Масляный насос	29
Масляный поддон	29
Опора двигателя	30
Впускной коллектор	30
Выпускной коллектор	31
Зубчатое колесо распределительного вала	32
Задняя крышка ремня привода ГРМ	32
Двигатель	32
Поршни и шатуны	34
Ремонт отдельных узлов	36
Головка блока цилиндров и привод клапанов	36
Коленчатый вал	37
Зазоры в подшипниках коленчатого вала	38
Спецификация	38
Система охлаждения	39
Расположение компонентов	39
Осушение и заполнение системы охлаждения	40
Термостат	40
Насос охлаждающей жидкости	40
Главный вентилятор радиатора	40
Дополнительный вентилятор радиатора	41
Расширительный бачок	41
Радиатор	41
Датчик температуры охлаждающей жидкости	42
Система впрыска топлива	43
Система диагностики	43
Диагностические коды неисправностей	43
Инициализация параметров	43
Топливный насос	47
Топливный бак	47
Топливный фильтр	47
Топливный коллектор и форсунки	47
Регулятор давления топлива	48
Датчик температуры охлаждающей жидкости	48
Датчик положения дроссельной заслонки	48
Корпус дроссельной заслонки	49
Кислородный датчик	49
СО-потенциометр	49
Датчик температуры воздуха на впуске	49
Регулятор холостого хода	49
Система впуска переменной геометрии	50
Датчик абсолютного давления воздуха во впускном коллекторе	50
Клапан системы рециркуляции отработавших газов	50
Клапан системы рециркуляции отработавших газов	50
Датчик детонации	51
Аккумулятор паров топлива	51
Клапан очистки аккумулятора паров топлива	51
Датчик положения коленчатого вала	51
Катушка зажигания	51
Блок управления двигателем	51
Система выпуска	52
Каталитический нейтрализатор и приемная труба	52
Передний глушитель	52
Задний глушитель	53
Электрооборудование двигателя	54
Генератор	54
Стартер	56
Аккумуляторная батарея и поддон батареи	58
Спецификация	58
Сборочные рисунки	59
Сцепление	76
Педаль сцепления	76
Корзина сцепления и привод выключения	76
Регулировка хода педали сцепления	77
Регулировка момента выключения сцепления	77
Прокачка гидропривода сцепления	77
Главный цилиндр привода сцепления	77
Рабочий цилиндр привода сцепления	78
Механическая коробка передач	79
Проверка уровня масла	82
Регулировка механизма переключения передач	82
Рычаг механизма переключения передач	82
Механизм переключения передач	82
Тяга выбора передачи	83
Рычаг выбора передачи	83
Датчик скорости автомобиля	84
Сальник приводного вала	84
Крышка механизма переключения передач	84
Коробка перемены передач	84
Первичный и промежуточный вал	88
Вторичный вал	88
Картер коробки передач	90
Дифференциал	90
Автоматическая коробка передач	92
Проверка уровня жидкости	92
Замена жидкости АКПП	92
Определение места утечки жидкости	92
Промывка охладителя жидкости	92
Селектор АКПП	92
Трос переключения передач	93
Выключатель нейтрального положения	93
Датчик частоты вращения выходного вала АКПП	94
Поддон, прокладка и фильтр	94
Сервопривод переключения режимов	94
Электромагнитные клапаны	94
Боковая крышка и прокладки	95
Сальник приводного вала	95
Трубки охладителя жидкости	95
Опора АКПП	95
Кронштейн опоры АКПП	95
Автоматическая КПП	96
Система диагностики	96
Диагностические коды неисправностей	96
Приводные валы	98
Расположение компонентов	98
Приводной вал	98

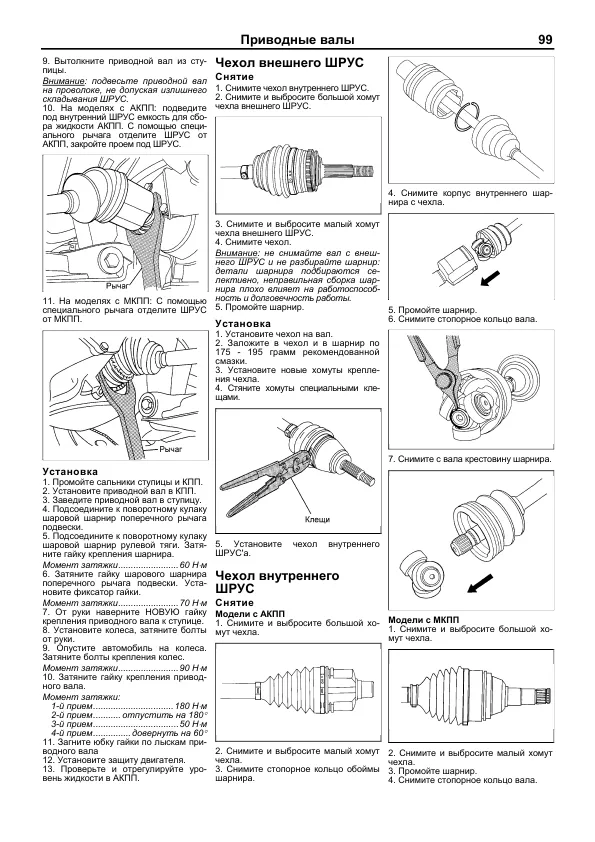

Чехол внешнего ШРУС	99
Чехол внутреннего ШРУС	99
Колеса и шины	101
Спецификация	101
Замена колеса	101
Измерение биения	101
Регулировка схождения передних колес	101
Передняя подвеска	102
Расположение деталей	102
Стабилизатор поперечной устойчивости	103
Поворотный кулак и стойка	103
Поперечный рычаг	103
Шаровой шарнир	104
Ступица и подшипник	104
Втулки поперечного рычага подвески	104
Пружина, амортизатор и подшипник опоры стойки, поворотный кулак	105
Задняя подвеска	106
Регулировка колесного подшипника	106
Амортизатор	106
Стабилизатор поперечной устойчивости	106
Пружины и изоляторы	106
Балка заднего моста	107
Ступица и колесный подшипник	107
Втулки рычага подвески	108
Рулевое управление	109
Прокачка системы усилителя рулевого управления	109
Бачок насоса усилителя рулевого управления	109
Шланги и трубки	109
Шкив насоса усилителя рулевого управления	109
Насос усилителя рулевого управления	110
Рулевая рейка	110
Внешняя рулевая тяга	111
Внутренняя рулевая тяга	111
Предварительный натяг подшипника рейки	112
Чехол рулевой рейки	112
Уплотнение вала ведущей шестерни и верхний подшипник	112
Вал рейки - модели без усилителя	113
Нижний подшипник ведущей шестерни - модели без усилителя	113
Втулка вала рейки - модели без усилителя	113
Выключатели рулевой колонки	113
Рукоятка рычага наклона рулевой колонки	114
Рулевое колесо	114
Замок зажигания	114
Рулевая колонка	115
Тормозная система	119
Прокачка тормозной системы	119
Задний тормозной шланг	119
Передний тормозной шланг	119
Выключатель стоп-сигналов	120
Педаль тормоза	120
Главный тормозной цилиндр	120
Бачок главного тормозного цилиндра	121
Пропорциональные клапаны	121
Вакуумный усилитель тормозов	121
Вакуумный шланг усилителя тормозов	122
Передний дисковый тормоз	122
Тормозные колодки передних тормозов	122
Суппорт переднего тормоза	123
Тормозной диск переднего тормоза	123
Защита тормозного диска переднего тормоза	124
Задний барабанный тормоз	124
Регулировка тормозных колодок заднего тормоза	124
Тормозной барабан заднего тормоза	124
Тормозные колодки заднего тормоза	124
Рабочий цилиндр заднего тормоза	125
Регулировка стояночного тормоза	125
Рычаг стояночного тормоза	126
Трос стояночного тормоза	126
Антиблокировочная система тормозов (ABS)	127
Прокачка системы	127
Электромагнитный клапан модулятора	127
Модулятор и электродвигатель насоса	127
Блок управления	127
Датчик частоты вращения переднего колеса	127
Провода датчика частоты вращения переднего колеса	128
Датчик частоты вращения заднего колеса	128
Провода датчика частоты вращения заднего колеса	128
Предохранитель цепи ABS	128
Реле разрешения работы ABS	128
Предохранитель цепи клапана ABS	129
Блок управления лампами	129
Крышка редуктора модулятора	129
Электродвигатель модулятора	129
Шестерни редуктора модулятора	129
Модулятор	129
Спецификация	129
Сборочные рисунки	130
Кузов	148
Накладная панель передней двери	148
Накладная панель задней двери	148
Верхняя панель отделки стойки "В"	148
Нижняя панель отделки стойки "В"	148
Отделка задней полки	149
Внутренний молдинг задней двери	149
Верхний молдинг двери багажного отделения	149
Нижний молдинг двери багажного отделения	149
Противоударная панель	149
Панель порога передней двери	149
Панель порога задней двери	149
Коврик пола	149
Напольная консоль	150
Панель отделки стойки А	150
Панель отделки стойки С	150
Крышка привода зеркала	150
Панель отделки колесной арки багажника	151
Панель отделки заднего крыла	151
Задняя панель отделки багажного отделения	151
Переднее сидение	151
Подголовник	151
Спинка переднего сидения	151
Крышка переднего сидения	152
Подушка переднего сидения	152
Подушка заднего сидения	152
Спинка заднего сидения	152
Составное заднее сидение	152
Замок спинки заднего сидения	152
Защелка спинки заднего сидения	153
Обивка сидений	153
Ветровое стекло	153
Заднее стекло	153
Стекло передней двери	154
Стекло задней двери	154
Внешнее зеркало заднего вида	154
Молдинг стойки В	154
Молдинг крыши	154
Защита двигателя	157
Накладная панель переднего бампера	157
Поглотитель энергии удара переднего бампера	157
Балка переднего бампера	157
Накладная панель заднего бампера	157
Поглотитель энергии удара заднего бампера	158
Балка заднего бампера	158
Вторичное уплотнение передней двери	158
Вторичное уплотнение задней двери	158
Направляющая стекла передней двери	159
Направляющая стекла задней двери	159
Защелка двери	159
Замок двери	159
Внутренняя рукоятка открытия двери	159
Внешняя рукоятка открытия двери	159
Цилиндр замка двери	160
Стеклоподъемник	160
Дверь в сборе	160
Ограничитель открытия двери	160
Внутренний молдинг канала стекла	160
Внешний молдинг канала стекла	160
Уплотнение проема двери	160
Уплотнение накладной панели двери	161
Ручка стеклоподъемника	161
Люк крыши	161
Потолочная панель	161
Решетка воздухозаборника системы вентиляции	162
Капот	162
Замок капота	162
Трос замка капота	162
Решетка радиатора	162
Крыло	162
Дверца заливной горловины топливного бака	163
Трос и рукоятка открытия дверцы заливной горловины топливного бака	163
Крышка багажника	163
Трос открытия крышки багажника	163
Торсион крышки багажника	163
Цилиндр замка двери багажного отделения	164
Защелка крышки багажника	164
Замок крышки багажника	164
Уплотнение багажника	164
Дверь багажного отделения	164
Газовая стойка двери багажного отделения	164
Защелка двери багажного отделения	164
Замок двери багажного отделения	164
Отопление, вентиляция, кондиционирование	165
Панель управления отопителем/ кондиционером	165
Вентилятор отопителя	165
Реле высокой скорости вентилятора	165
Резистор вентилятора отопителя	165
Тросы управления температурой	166
Радиатор отопителя	166
Шланги отопителя	166
Тросы управления кондиционером	166
Датчик давления хладагента	166
Реле компрессора кондиционера	167
Расширительный клапан	167
Корпус коробки распределения потоков воздуха	167
Трубки высокого давления	167
Радиатор испарителя	168
Ресивер-осушитель	168
Конденсатор	168
Компрессор	168
Система безопасности (SRS)	170
Ремень безопасности переднего сидения	170
Регулятор высоты подвеса ремня переднего сидения	170
Внешний ремень безопасности заднего сидения	170
Средний ремень безопасности заднего сидения	170
Анкер детского сидения	171
Подушка безопасности водителя	171
Токосъемник	171
Подушка безопасности пассажира	171
Блок диагностики	171
Система диагностики	172
Диагностические коды неисправностей	172
Электрооборудование кузова	173
Пучки проводов	173
Блоки предохранителей и разъемов	175
Защищаемые цепи	176
Фары	177
Лампы стояночных огней	177
Лампы боковых повторителей поворота	177
Лампы заднего габарита	177
Лампа заднего противотуманного фонаря и лампа заднего хода	177
Лампа верхнего стоп-сигнала	177
Передние противотуманные фары	178
Лампа подсветки номерного знака	178
Выключатель двери	178
Лампа плафона салона	178
Лампа пепельницы	178
Лампа багажника	179
Звуковой сигнал	179
Электродвигатель стеклоочистителя	179
Щетка стеклоочистителя	179
Рычаг стеклоочистителя	179
Бачок омывателя ветрового стекла	179
Форсунка омывателя заднего стекла	180
Блок приборов	180
Отдельные приборы	180
Лампы индикаторов блока приборов	180
Приборная панель	180
Накладная панель блока приборов	181
Блок сигналов предупреждения	181
Аудиосистема	182
Передние динамики	182
Задние динамики	182
Штанга антенны	182
Электродвигатель антенны	182
Противоугонная система	183
Блок управления противоугонной системой	183
Сирена	183
Катушка иммобилайзера	183
Блок управления иммобилайзером	183
Программирование ключа зажигания	183
Перепрограммирование идентификационного кода	184
Сборочные рисунки	185
Схемы электрооборудования	207
Обозначения, применяемые на схемах электрооборудования	207
Коды цветов проводов	207
Расположение точек заземления	207
Схемы электрооборудования	208
Система зарядки. Система запуска	208
Управление двигателем, IEFI-6	209
Управление двигателем, ITMS-6F	214
Цепь лампы индикатора тормозной системы	219
Цепь ABS	220
Блок управления АКПП	223
Отоплитель и кондиционер	227
Ремень безопасности водителя	228
Система пассивной безопасности	229
Распределение питания	230
Лампы заднего хода	234
Цепь блока приборов	235
Цепь передних и задних противотуманных фар	236
Цепь передних противотуманных фар (без задних противотуманных фар)	237
Цепь предупреждающего звукового сигнала "включены фары"	238
Цепь фар	239
Цепь уровня луча фар	240
Цепь позиционных и габаритных огней	241
Цепь стоп-сигналов	242
Цепь указателей поворотов	243
Цепь освещения салона и багажника	244
Звуковой сигнал	245
Очиститель и омыватель ветрового стекла	246
Очиститель и омыватель заднего стекла	247
Блок приборов	248
Подсветка панели приборов	249
Аудиосистема	250
Подогреватель заднего стекла	251
Привод замков дверей	252
Стеклоподъемники	253
Привод люка крыши	254
Противоугонная система	255
Расположение разъемов (С), точек заземления (G) и соединительных колодок (S)	257

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Техническое обслуживание ":

3. Проверьте правильность настройки (согласования) антенного кабеля и антенны. 4. Не устанавливайте на автомобиль мощную радиостанцию. 5. Не открывайте крышку или корпус электронного блока управления без крайней необходимости. (Некоторые выводы могут быть повреждены статическим электричеством). Меры безопасности при работе с системой воздухоснабжения 1. Снятие с работающего двигателя масляного щупа, крышки маслозаливной горловины, шлангов и т.д. может вызвать нарушение регулировок двигателя. 2. Отсоединение, ослабление крепежных элементов или растрескивание элементов системы воздухоснабжения (между корпусом дроссельной заслонки и головкой блока цилиндров) вызовет подсос воздуха, что приведет к нарушению работы двигателя. Меры безопасности при работе с топливной системой 1. До начала работ с топливной системой отсоедините отрицательный провод от аккумуляторной батареи. Примечание: обязательно считайте диагностические коды перед отсоединением проводов от клемм аккумуляторной батареи. 2. Не курите и не пользуйтесь открытым огнем при работе с топливной системой. 3. Не допускайте вывода бензина с резиновыми или кожаными предметами. 4. При отсоединении топливопровода высокого давления может произойти утечка большого количества топлива. Поэтому предварительно стравите давление топлива. а) Отсоедините разъем топливного насоса. б) Затем запустите двигатель и после того как двигатель заглохнет, выключите зажигание. в) Подставьте емкость под демонтируемый узел. Медленно ослабьте соединение, затем расстыкуйте его и слейте остаток топлива в емкость. г) Заглушите соединение резиновой пробкой и подсоедините обратно разъем топливного насоса. 5. При снятии и установке форсунок и фланцевой трубки топливного коллектора всегда заменяйте соответствующую кольцевую прокладку новой. Примечание: во избежание попадания моторного масла в топливный коллектор рекомендуется наносить бензин или веретенное масло на кольцевую прокладку при установке указанных деталей. Меры безопасности при работе с маслами 1. Длительный и часто повторяющийся контакт с минеральным маслом приводит к смыванию натуральных жиров с кожи человека и возникновению сухости, раздражения и дерматита. Кроме того, применяемые моторные масла содержат потенциально опасные составляющие, которые могут вызвать рак кожи. 2. После работы с маслом тщательно вымойте руки с мылом или другим чистящим средством. После очистки кожи нанесите специальный крем для восстановления естественного жирового слоя кожи. 3. Не используйте бензин, керосин, дизельное топливо или растворитель для очистки кожи от масел. Проверка уровня моторного масла 1. Установите автомобиль на ровной горизонтальной поверхности. 2. Прогрейте двигатель до нормальной рабочей температуры охлаждающей жидкости. Примечание: если автомобиль долгое время находился на стоянке, то прогревайте двигатель приблизительно в течение 20 минут. 3. Заглушите двигатель, затем подождите примерно 5 минут, чтобы масло стекло в картер двигателя. Примечание: производите проверку при неработающем двигателе. Если двигатель работает, то заглушите двигатель и подождите некоторое время перед началом проверки. 4. Извлеките щуп уровня моторного масла двигателя и чистой тканью удалите масло со щупа. 5. Вставьте щуп уровня моторного масла в направляющую трубку щупа. 6. Медленно извлеките щуп и проверьте соответствие уровня моторного масла допустимому диапазону, указанному на масляном щупе. Если уровень моторного масла находится около минимального уровня (метка "L") или ниже его, то проверьте отсутствие утечек и долейте рекомендуемое масло до метки "F" (см. раздел "Замена моторного масла"). Внимание: заливка моторного масла выше максимального уровня отрицательно влияет на работу двигателя. Примечание: расход моторного масла увеличивается при тяжелых условиях эксплуатации (движение на высоких скоростях, частые ускорения и торможения, длительная работа двигателя на высоких оборотах, низкое качество или несоответствующая вязкость масла). Расположение объектов обслуживания в моторном отсеке. 1 бачок тормозной жидкости, 2 расширительный бачок охлаждающей жидкости, 3 бачок гидросистемы рулевого управления, 4 блок реле и предохранителей в моторном отсеке, 5 бачок омывателя, 6 аккумуляторная батарея, 7 катушка зажигания, 8 щуп уровня моторного масла, 9 крышка маслозаливной горловины двигателя, 10 корпус воздушного фильтра.

Пример текста из раздела " Приводные валы ":

9. Вытолкните приводной вал из ступицы. Внимание: подвесьте приводной вал на проволоке, не допуская излишнего складывания ШРУС. 10. На моделях с АКПП: подведите под внутренний ШРУС емкость для сбора жидкости АКПП. С помощью специального рычага отделите ШРУС от АКПП, закройте проем под ШРУС. 11. На моделях с МКПП: С помощью специального рычага отделите ШРУС от МКПП. Установка 1. Промойте сальники ступицы и КПП. 2. Установите приводной вал в КПП. 3. Заведите приводной вал в ступицу. 4. Подсоедините к поворотному кулаку шаровой шарнир поперечного рычага подвески. 5. Подсоедините к поворотному кулаку шаровой шарнир рулевой тяги. Затяните гайку крепления шарнира. Момент затяжки........................60 Н ?м 6. Затяните гайку шарового шарнира поперечного рычага подвески. Установите фиксатор гайки. Момент затяжки........................70 Н ?м 7. От руки наверните НОВУЮ гайку крепления приводного вала к ступице. 8. Установите колеса, затяните болты от руки. 9. Опустите автомобиль на колеса. Затяните болты крепления колес. Момент затяжки........................90 Н ?м 10. Затяните гайку крепления приводного вала. Момент затяжки: 1-й прием................................180 Н ?м 2-й прием........... отпустить на 180 ? 3-й прием..................................50 Н ?м 4-й прием............... довернуть на 60 ? 11. Загните юбку гайки по лыскам приводного вала 12. Установите защиту двигателя. 13. Проверьте и отрегулируйте уровень жидкости в АКПП. Чехол внешнего ШРУС Снятие 1. Снимите чехол внутреннего ШРУС. 2. Снимите и выбросите большой хомут чехла внешнего ШРУС. 3. Снимите и выбросите малый хомут чехла внешнего ШРУС. 4. Снимите чехол. Внимание: не снимайте вал с внешнего ШРУС и не разбирайте шарнир: детали шарнира подбираются селективно, неправильная сборка шарнира плохо влияет на работоспособность и долговечность работы. 5. Промойте шарнир. Установка 1. Установите чехол на вал. 2. Заложите в чехол и в шарнир по 175 195 грамм рекомендованной смазки. 3. Установите новые хомуты крепления чехла. 4. Стяните хомуты специальными клещами. 5. Установите чехол внутреннего ШРУС'а. Чехол внутреннего ШРУС Снятие Модели с АКПП 1. Снимите и выбросите большой хомут чехла. 2. Снимите и выбросите малый хомут чехла. 3. Снимите стопорное кольцо обоймы шарнира. 4. Снимите корпус внутреннего шарнира с чехла. 5. Промойте шарнир. 6. Снимите стопорное кольцо вала. 7. Снимите с вала крестовину шарнира. Модели с МКПП 1. Снимите и выбросите большой хомут чехла. 2. Снимите и выбросите малый хомут чехла. 3. Промойте шарнир. 4. Снимите стопорное кольцо вала.

Пример текста из раздела " Тормозная система":

3. Отверните нижний болт крепления тормозного суппорта. Момент затяжки........................27 Н ?м 4. Поднимите нижнюю часть суппорта вверх. 5. Снимите тормозные колодки. 6. Установка проводится в обратном порядке. При установке новых колодок заведите поршень суппорта в корпус. Суппорт переднего тормоза Снятие и установка 1. Поднимите автомобиль и подведите под кузов стойки безопасности. 2. Пометьте положение колеса относительно ступицы, снимите колесо. 3. Отверните болт крепления тормозного шланга к суппорту. Выбросите болт и уплотнительные шайбы. Момент затяжки........................40 Н ?м 4. Заглушите открытые отверстия тормозного шланга и суппорта. 5. Отверните болты крепления суппорта к поворотному кулаку, снимите суппорт. Момент затяжки ....................... 95 Н ?м 6. Установка проводится в обратном порядке. После установки прокачайте тормозную систему. Разборка 1. Снимите суппорт. 2. Отверните направляющий палец корпуса суппорта. 3. Снимите с суппорта тормозные колодки и демпферные пружины. 4. Уложите между корпусом суппорта и поршнем брусок дерева. Выдавите поршень с помощью сжатого воздуха. 5. Снимите внешнее уплотнение поршня. 6. Снимите внутреннее уплотнение поршня. 7. Снимите колпачок дренажного винта, выверните дренажный винт. 8. Снимите направляющие пальцы и их резиновые чехлы. Сборка 1. Промойте все детали тормозного суппорта денатурированным спиртом или чистой тормозной жидкостью. 2. Осмотрите поршень и суппорт. Ищите признаки коррозии, риски, задиры. При необходимости замените дефектные детали. Внимание: восстановление поверхностей поршня и суппорта механической обработкой не допускается. 4. Смажьте НОВОЕ внутреннее уплотнение поршня тормозной жидкостью. 5. Установите внутреннее уплотнение. Проследите за тем, что уплотнение не скрутилось. 6. Установите внешнее уплотнение поршня в канавку суппорта. 7. Смажьте поршень тормозной жидкостью. 8. Заведите поршень в суппорт. 9. Смажьте направляющие пальцы смазкой для резины, установите резиновые чехлы. Установите пальцы в суппорт. 10. Заверните дренажный винт, установите колпачок винта. Момент затяжки ......................... 6 Н ?м 11. Установите демпферные пружины и тормозные колодки. 12. Установите корпус суппорта на раму суппорта, затяните направляющие пальцы. Момент затяжки ....................... 27 Н ?м 13. Установите суппорт на автомобиль. Тормозной диск переднего тормоза Снятие и установка Предупреждение: для гарантирования равного тормозного усилия с обеих сторон автомобиля тормозные диски должны иметь примерно одинаковое качество поверхности, заменяйте диски с обеих сторон одновременно.

Пример текста из раздела " Кузов ":

Решетка воздухозаборника системы вентиляции Снятие и установка 1. Поднимите капот. 2. Отверните гайки крепления и снимите щетки стеклоочистителя. 3. Отверните винты крепления левой и/или правой решетки, снимите решетку. 4. Установка проводится в обратном порядке. Капот Снятие и установка Внимание: для защиты крыльев закройте их ковриками. 1. Поднимите капот. 2. Пометьте положение петель капота относительно панели капота. 3. Отверните болты крепления петель капота к капоту. Момент затяжки........................20 Н ?м 4. Вдвоем снимите капот. 5. Установка проводится в обратном порядке. Проверьте положение капота относительно панелей кузова. Замок капота Снятие и установка 1. Откройте капот. 2. Отверните винты крепления и снимите замок капота. 3. Отсоедините от замка трос открытия капота. 4. Установка проводится в обратном порядке. Трос замка капота Снятие и установка 1. Вытяните рукоятку открытия капота для доступа к винтам крепления. 2. Отверните винты и снимите рукоятку открытия капота с приборной панели. 3. Поднимите автомобиль и подведите под кузов стойки безопасности. 4. Снимите переднее колесо. 5. Снимите подкрылок. 6. Откройте капот. 7. Отверните винты крепления замка капота, снимите замок. 8. Отсоедините трос капота от рукоятки открытия капота. Решетка радиатора Снятие и установка 1. Откройте капот. 2. Отверните гайки крепления решетки радиатора, снимите решетку. 3. Установка проводится в обратном порядке. Крыло Снятие и установка 1. Поднимите автомобиль и подведите под кузов стойки безопасности. 2. Снимите переднее колесо. 3. Снимите подкрылок. 4. Отверните винты крепления, расположенные под накладной панелью переднего бампера. 5. Отверните винты крепления накладной панели бампера к крылу. 6. Отверните болты основания крыла.
