Купить книгу по ремонту и эксплуатации Chevrolet Trailblazer с 2002

Книга Chevrolet Trailblazer с 2002 бензин. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата

Увеличить обложку

Артикул: 4140 - назовите при заказе по телефону
Издательство: Легион-Aвтодата
ISBN: 978-5-88850-473-4
Число страниц: 392
Формат: А4
Переплет: Мягкий
Год выпуска: 2001-08
V бенз дв: 4.2

Цена в интернет-магазине: 1 440 руб.

Есть в наличии

Количество:

В корзину

Книга Шевролет Трейлблейзер с 2002 с бензиновым двигателем 4,2 л. Руководство по ремонту, устройству и техническому обслуживанию автомобиля.

В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию автомобилей Chevrolet TrailBlazer с 2002 года выпуска, оборудованных бензиновым двигателем 4,2 л.

Издание содержит руководство по эксплуатации, подробные сведения по техническому обслуживанию автомобиля, ремонту и регулировке элементов систем двигателя (в т.ч. системы впрыска топлива), АКПП, системы полного привода, элементов тормозной системы, включая ABS (антиблокировочную систему тормозов), TAS (противобуксовочную систему), рулевого управления, подвески.

Приведены инструкции по использованию самодиагностики системы управления двигателем, АКПП, ABS, TAS, системы полного привода, системы кондиционирования и системы SRS.

Представлены подробные электросхемы и описания проверок электрооборудования моделей различных вариантов комплектации.

Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости.

Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.

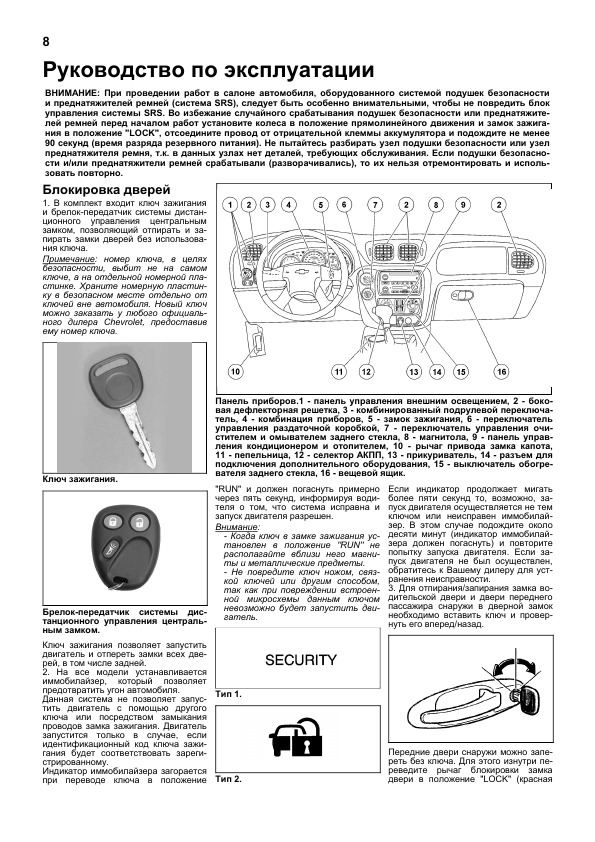

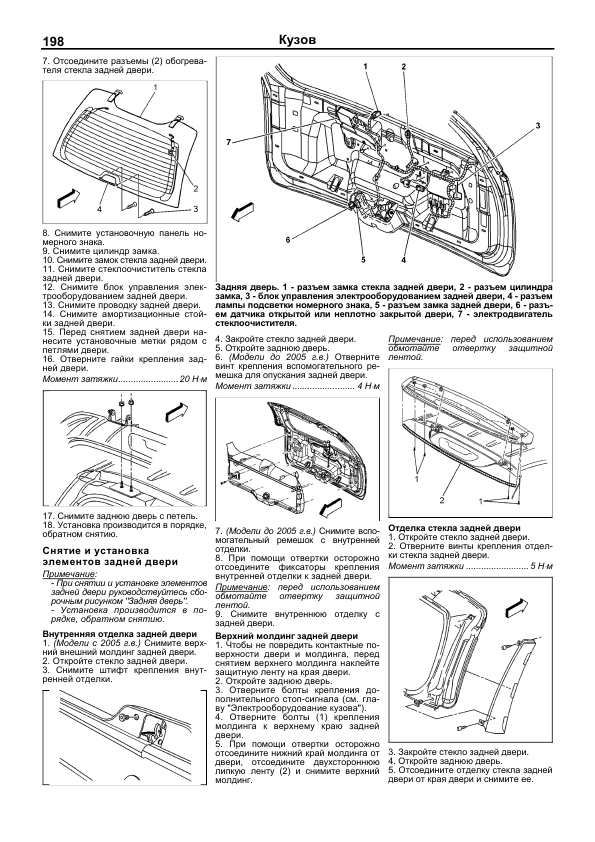

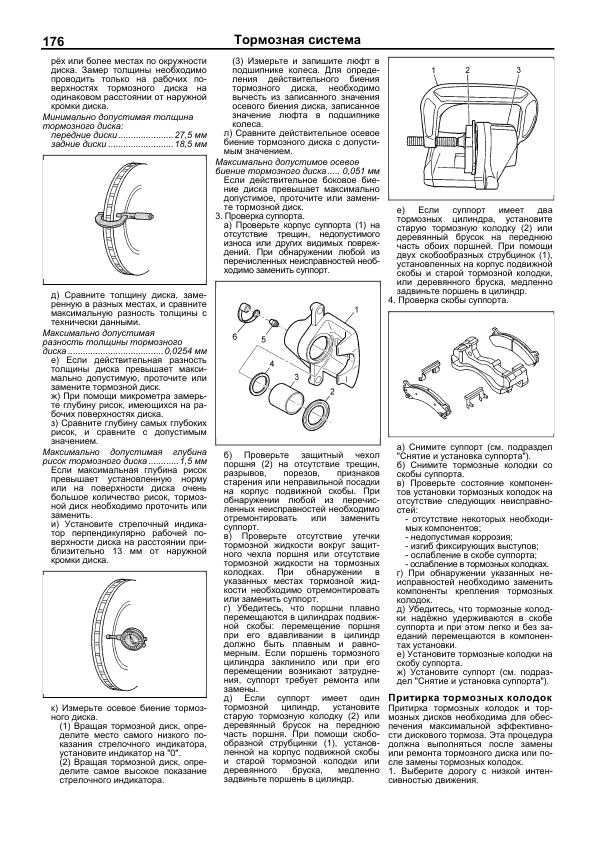

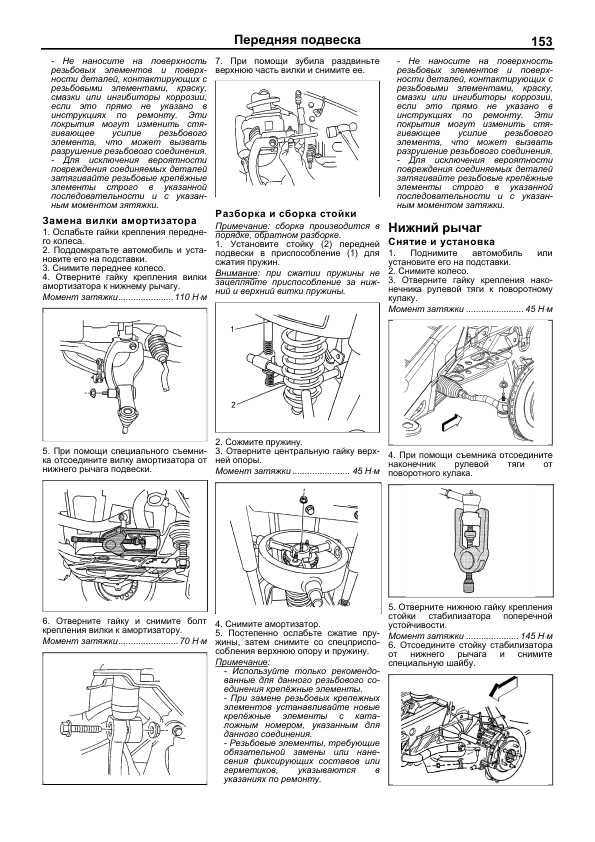

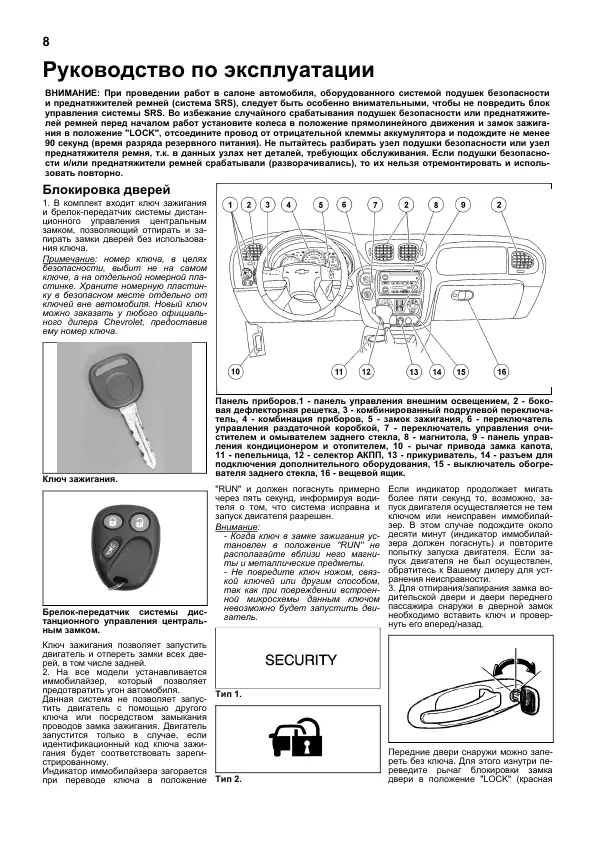

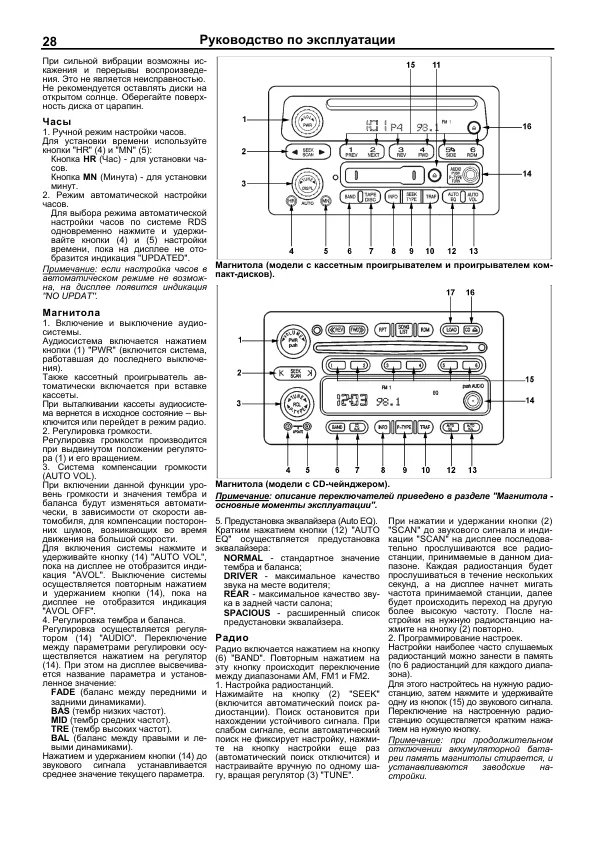

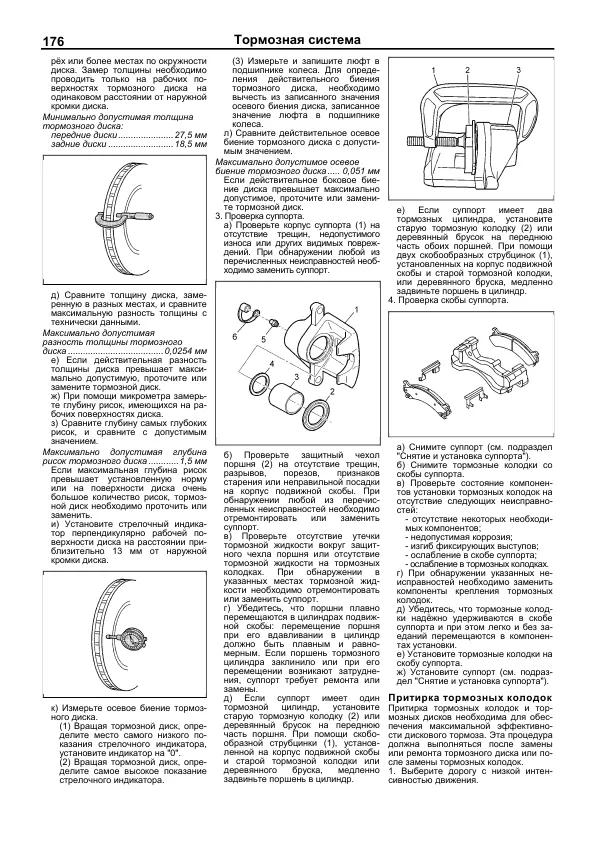

Скачать бесплатно PDF страницы книги по ремонту и обслуживанию Chevrolet Trailblazer с 2002

Купить книгу по ремонту и эксплуатации автомобиля Chevrolet TrailBlazer с 2002 с бензиновым двигателем 4,2 л Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.

Посмотреть содержание

Идентификация	3
Идентификационный номер автомобиля (VIN)	3
Табличка охранной системы	3
Сертификационная табличка автомобиля	4
Идентификационная табличка запасных частей	4
Расположение номеров агрегатов	5
Технические характеристики двигателя, устанавливаемого на Chevrolet TrailBlazer	6
Сокращения	6
Общие инструкции по ремонту	6
Точки установки гаражного домкрата и лап подъемника	7
Руководство по эксплуатации	8
Блокировка дверей	8
Противоугонная система	10
Тахометр	10
Указатель количества топлива	10
Указатель температуры охлаждающей жидкости	11
Указатель давления масла	11
Вольтметр	11
Одометр и счетчик пробега	11
Индикаторы комбинации приборов	11
Многофункциональный дисплей (система DIC)	13
Стеклоподъемники	16
Комбинированный подрулевой переключатель	16
Световая сигнализация на автомобиле	16
Стеклоочистители и омыватели	17
Система поддержания скорости	18
Регулировка яркости подсветки комбинации приборов	18
Капот	18
Лючок заливной горловины топливного бака	19
Управление боковыми зеркалами заднего вида	19
Внутреннее зеркало заднего вида	19
Термометр (модели с 2005 г.в.)	19
Компас	20
Регулировка положения рулевого колеса	20
Регулировка положения узла педалей	20
Обогреватель стекла задней двери	20
Сиденья	20
Система индивидуальных настроек	21
Обогрев сидений	22
Ремни безопасности	22
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS	24
Люк (модификации)	25
Управление отопителем и кондиционером	25
Магнитола - основные моменты эксплуатации	27
Видеосистема для задних пассажиров	30
Аудиосистема для задних пассажиров	31
Стояночный тормоз	32
Управление автомобилем с АКПП	32
Антиблокировочная система тормозов (ABS)	32
Противобуксовочная система (TAS)	33
Особенности трансмиссии моделей 4WD	33
Советы по вождению в различных условиях	34
Буксировка автомобиля	35
Буксировка прицепа	35
Запуск двигателя	36
Неисправности двигателя во время движения	38
Домкрат и инструменты	39
Запасное колесо	39
Поддомкрачивание автомобиля	40
Замена колеса	40
Рекомендации по выбору шин	41
Проверка давления и состояния шин	42
Замена шин	42
Особенности эксплуатации алюминиевых дисков	42
Замена дисков колес	42
Индикаторы износа накладок тормозных колодок	42
Каталитический нейтрализатор и система выпуска	43
Проверка и замена предохранителей	43
Замена ламп	43
Техническое обслуживание и общие проверки и регулировки	46
Интервалы обслуживания	46
Правила выполнения работ в моторном отсеке	47
Моторное масло и фильтр	49
Воздушный фильтр	50
Охлаждающая жидкость	51
Топливный фильтр	52
Проверка состояния аккумуляторной батареи	53
Свечи зажигания	54
Проверка давления конца такта сжатия	55
Ремень привода навесных агрегатов	56
Проверка уровня и замена рабочей жидкости АКПП, замена фильтра	56
Проверка уровня и замена масла в раздаточной коробке	58
Проверка уровня и замена масла в переднем редукторе	58
Проверка и замена масла в редукторе заднего моста	58
Проверка уровня рабочей жидкости усилителя рулевого управления	59
Проверка уровня тормозной жидкости	59
Проверка и замена тормозных колодок	59
Двигатель. Механическая часть	62
Технические данные двигателя.	62
Ремень привода навесных агрегатов	63
Натяжитель ремня привода навесных агрегатов	63
Опоры двигателя	63
Шланги системы принудительной вентиляции картера	64
Впускной коллектор	64
Выпускной коллектор	66
Крышка головки блока цилиндров	66
Направляющая масляного щупа	67
Крышка цепи привода ГРМ	68
Цепь привода ГРМ	68
Распределительные валы	71
Коромысла и гидрокомпенсаторы	72
Головка блока цилиндров	72
Снятие	72
Установка	72
Разборка	73
Проверка, очистка и ремонт	74
Сборка	75
Блок цилиндров	76
Шкив коленчатого вала	76
Передний сальник коленчатого вала	76
Задний сальник коленчатого вала	76
Коленчатый вал	77
Заглушки блока цилиндров	79
Поршень, шатун и вкладыши шатунного подшипника	80
Поршень и шатун	80
Гильза цилиндра	83
Система охлаждения	86
Проверка охлаждающей жидкости	86
Замена охлаждающей жидкости	86
Проверки на автомобиле	86
Выпускной патрубок системы охлаждения	86
Термостат	86
Насос охлаждающей жидкости	87
Расширительный бачок	87
Радиатор	87
Реле вентилятора системы охлаждения	88
Нагреватель охлаждающей жидкости	88
Система смазки	89
Общая информация	89
Прокачка системы смазки двигателя	89
Датчик аварийного давления масла	90
Перепускной клапан масляного фильтра	90
Масляный поддон	90
Масляный насос	91
Спецификация	91
Система впрыска топлива	92
Описание системы и ее элементов	92
Блок управления двигателем	92
Индикатор неисправности двигателя (MIL)	92
Управление дроссельной заслонкой	92
Система изменения фаз газораспределения	92
Топливная система	92
Топливный бак	93
Модуль топливного насоса	93
Режимы работы системы подачи топлива	93
Система зажигания	93
Система поддержания скорости	94
Система подачи воздуха на выпуск	94
Элементы управления двигателем	94
Блок управления двигателем	98
Датчик температуры охлаждающей жидкости	98
Датчик температуры воздуха на впуске	99
Датчик абсолютного давления воздуха во впускном коллекторе	99
Кислородный датчик	99
Датчик положения педали акселератора	99
Корпус дроссельной заслонки	100
Сброс давления в топливной системе	100
Проверка давления в топливной системе	100
Обслуживание разъемов топливопроводов	101
Осушение топливного бака	102
Труба заливной горловины топливного бака	102
Топливный бак	102
Датчик давления в топливном баке	104
Модуль топливного насоса	104
Датчик уровня топлива	104
Топливные трубки и шланги на шасси	104
Очистка топливной системы	105
Топливный коллектор, перепускная труба и форсунки	105
Очистка топливной форсунки	106
Клапан очистки аккумулятора паров топлива	106
Электромагнитный клапан продувки аккумулятора паров топлива	106
Шланги и трубки системы улавливания паров топлива	106
Аккумулятор паров топлива	106
Очистка системы улавливания паров топлива	107
Катушки зажигания	107
Свечи зажигания	107
Датчик положения коленчатого вала	108
Датчик положения распределительного вала	108
Клапан системы изменения фаз газораспределения	108
Датчик детонации	109
Насос системы подачи воздуха на выпуск	109
Электромагнитный клапан системы подачи воздуха на выпуск	109
Трубка системы подачи воздуха на выпуск	109
Фильтрующий элемент воздушного фильтра	109
Корпус воздушного фильтра	110
Впускной резонатор	110
Выпускной воздуховод воздушного фильтра	110
Спецификация	110
Система выпуска	111
Выпускной коллектор	111
Труба системы выпуска	112
Глушитель шума выпуска	112
Резонатор системы выпуска	112
Теплозащитный кожух каталитического нейтрализатора	112
Каталитический нейтрализатор	112
Теплозащитный кожух выпускного коллектора	113
Теплозащитный кожух глушителя	113
Электрооборудование двигателя	114
Запуск от внешнего источника	114
Провод отрицательной клеммы аккумуляторной батареи	114
Провод положительной клеммы аккумуляторной батареи	114
Аккумуляторная батарея	115
Поддон аккумуляторной батареи	115
Стартер	116
Генератор	116
Автоматическая коробка передач	118
Проверка уровня и замена рабочей жидкости, замена фильтра	118
Замена заливной трубки и уплотнения	118
Проверка механических систем КПП	118
Предварительные проверки	118
Проверка давления рабочей жидкости	118
Дорожный тест	118
Выключатель запрещения запуска	120
Э/м клапан блокировки гидротрансформатора и э/м клапан управления блокировкой гидротрансформатора	121
Э/м клапаны управления переключением передач и управления давлением	121
Датчик скорости автомобиля	122
Регулятор давления	122
Блок клапанов и выключатель по давлению	122
Электронный блок управления АКПП	124
Трос управления АКПП	125
Селектор	126
Замена электромагнитного клапана блокировки селектора	126
Замена ручки селектора	126
Снятие и установка селектора	126
Удлинитель картера	126
Коробка передач в сборе	127
Замена сальника вала выбора диапазона	127
Замена теплозащитного кожуха	127
Снятие и установка опоры коробки передач	127
Снятие и установка	127
Раздаточная коробка	129
Проверка уровня и замена масла	129
Замена сальников	129
Сальник входного вала раздаточной коробки	129
Сальник переднего выходного вала	129
Сальник заднего выходного вала	129
Снятие и установка	130
Замена переходника раздаточной коробки	130
Система управления раздаточной коробкой	132
Электронный блок управления раздаточной коробкой	132
Привод переключения раздаточной коробки	132
Датчик частоты вращения переднего выходного вала	133
Датчик частоты вращения заднего выходного вала	133
Датчик скорости	133
Переключатель режимов работы раздаточной коробки	133
Карданный вал	134
Передний карданный вал	134
Задний карданный вал	134
Карданный шарнир	135
Передний редуктор	136
Проверка уровня и замена масла	136
Проверка и регулировка зазора в зацеплении	136
Замена сальников	136
Вентиляционный шланг редуктора	138
Редуктор	138
Промежуточный вал	140
Узел подшипника промежуточного вала	140
Привод включения переднего моста	141
Задний мост	142
Проверка уровня и замена масла в редукторе заднего моста	142
Полуось	142
Замена сальников	142
Сальник ведущей шестерни	142
Сальник полуоси	143
Вентиляционный шланг редуктора заднего моста	144
Снятие и установка заднего моста	144
Приводные валы	145
Приводной вал	145
Внутренний шарнир и чехол	146
Внешний шарнир и чехол	147
Подвеска	149
Проверка и регулировка углов установки колес	149
Подготовка	149
Проверка высоты расположения элементов подвески	149
Проверка и регулировка развала и продольного наклона оси поворота	149
Регулировка схождения передних колёс	150
Передняя подвеска	151
Ступица и подшипник ступицы колеса	151
Поворотный кулак	151
Стойка передней подвески	152
Нижний рычаг	153
Верхний рычаг	155
Стабилизатор поперечной устойчивости	155
Задняя подвеска	156
Амортизатор задней подвески	156
Пружина задней подвески (модели без пневматической подвески)	156
Нижний рычаг задней подвески	156
Верхний рычаг задней подвески	156
Тяга Панара	157
Поперечная тяга задней подвески	157
Стабилизатор поперечной устойчивости	158
Пневматическая подвеска	159
Снижение давления в системе пневматической подвески	159
Замена пневматических трубок	159
Компрессор пневматической подвески	159
Выключатель компрессора	160
Датчик высоты расположения кузова	160
Пневматический цилиндр	162
Рулевое управление	163
Проверка уровня рабочей жидкости усилителя рулевого управления	163
Прокачка системы усилителя рулевого управления	163
Рулевое колесо	163
Рулевая колонка	163
Рулевой механизм	167
Насос усилителя рулевого управления	170
Охладитель рабочей жидкости	171
Тормозная система	172
Проверка уровня тормозной жидкости	172
Прокачка гидропривода тормозной системы	172
Педаль тормоза	172
Главный тормозной цилиндр	173
Снятие и установка	173
Прокачка	173
Бачок тормозной жидкости	174
Датчик уровня тормозной жидкости	174
Вакуумный усилитель тормозов	174
Проверка разрежения	174
Замена шланга и обратного клапана	174
Снятие и установка	175
Передние тормозные механизмы	175
Проверка	175
Притирка тормозных колодок	176
Замена тормозных колодок	177
Снятие и установка суппорта	178
Снятие и установка грязезащитного щитка	178
Задние тормозные механизмы	178
Проверка	178
Притирка тормозных колодок	178
Замена тормозных колодок	178
Снятие и установка суппорта	179
Снятие и установка тормозного щита	180
Стояночный тормоз	180
Рычаг стояночного тормоза	180
Колодка стояночного тормоза	181
Автоматический регулятор троса стояночного тормоза	182
Механизм стояночного тормоза	182
Трос стояночного тормоза	183
Антиблокировочная система тормозов	184
Электронный блок управления системой ABS	184
Модулятор давления	184
Датчик частоты вращения колеса	185
Выключатель противобуксовочной системы	185
Кузов	186
Передний бампер	186
Задний бампер	187
Решетка радиатора	187
Держатель фар	188
Переднее крыло	188
Передний и задний подкрылки	188
Передняя дверь	188
Задняя боковая дверь	192
Замена петель крепления боковых дверей	195
Задняя дверь	197
Зеркала заднего вида	202
Люк	203
Лобовое стекло	205
Заднее боковое неподвижное стекло	207
Панель приборов	208
Центральная консоль	213
Внутренняя отделка салона	214
Сиденья	220
Кузовные размеры	223
Кондиционер, отопление и вентиляция	225
Меры предосторожности и предупреждения	225
Калибровка панели управления климатической установкой и приводов	225
Объёмы заливаемых жидкостей системы кондиционирования	225
Удаление хладагента, вакуумирование, зарядка и проверка системы	225
Компрессор кондиционера	226
Комплект шлангов компрессора	226
Конденсатор кондиционера	226
Перепускной клапан охлаждающей жидкости	227
Блок климатической установки	227
Дополнительный блок климатической установки	227
Электродвигатель вентилятора климатической установки	228
Блок управления скоростью вращения электродвигателя вентилятора	229
Электродвигатель вентилятора дополнительной климатической установки	229
Аккумулятор кондиционера	230
Датчик давления в контуре высокого давления циркуляции хладагента	230
Датчик давления в контуре низкого давления хладагента	230
Радиатор отопителя	230
Радиатор отопителя дополнительной климатической установки	231
Испаритель	231
Испаритель дополнительной климатической установки	231
Трубки испарителя	231
Трубка с расширительным жиклёром	232
Электронный блок управления электродвигателем вентилятора отопителя (модели с автоматическим управлением)	232
Электронный блок управления электродвигателем вентилятора дополнительного блока климатической установки (модели с автоматическим управлением)	233
Привод обдува лобового стекла	233
Привод регулировки температуры	233
Привод регулировки температуры дополнительной климатической установки	233
Привод переключения режимов вентиляции	234
Привод переключения режимов вентиляции дополнительной климатической установки	234
Привод режима рециркуляции	234
Заслонка привода обдува лобового стекла	234
Заслонка привода регулировки температуры	234
Заслонка привода переключения режимов вентиляции	235
Заслонка привода режима рециркуляции	235
Панель управления климатической установкой	235
Дополнительная панель управления климатической установкой	235
Выключатель переднего дополнительного вентилятора	236
Датчики температуры	236
Датчик температуры воздуха в салоне	236
Датчик солнечного света	236
Система пассивной безопасности (SRS)	237
Меры предосторожности при эксплуатации и проведении ремонтных работ	237
Ремень безопасности переднего сиденья	237
Замок ремня безопасности переднего сиденья	238
Боковой ремень безопасности заднего сиденья второго ряда	238
Замок бокового ремня безопасности заднего сиденья второго ряда	239
Центральный ремень безопасности заднего сиденья второго ряда	239
Замок центрального ремня безопасности заднего сиденья второго ряда	240
Ремень безопасности и преднатяжитель ремня безопасности заднего сиденья третьего ряда	240
Замок ремня безопасности заднего сиденья третьего ряда	240
Отключение и подключение системы пассивной безопасности	241
Подушка безопасности водителя	242
Спиральный провод	242
Подушка безопасности переднего пассажира	243
Боковая подушка безопасности водителя и переднего пассажира	243
Шторка безопасности (модели с 2005 г.в.)	244
Передний датчик удара	244
Боковой датчик удара	245
Датчик переворачивания автомобиля (модели с 2005 г.в.)	245
Датчик положения переднего сиденья (модели с 2005 г.в.)	245
Датчик системы наличия пассажира на переднем сиденье (модели с 2005 г.в.)	245
Блок управления системой пассивной безопасности	246
Электрооборудование кузова	247
Реле и предохранители	247
Система освещения	251
Стеклоочистители и стеклоомыватели	254
Электрические стеклоподъемники	257
Система регулировки положения наружных зеркал	258
Электроприводы стекла задней двери, стекла в перегородке и форточки	258
Центральный замок	260
Электропривод люка	260
Звуковой сигнал	261
Электронный блок управления электрооборудованием	261
Прикуриватель и розетка для подключения дополнительного оборудования	261
Аудиосистема	262
Схемы электрооборудования	267
Коды цветов проводов	267
Диагностика и проверка	267
Разъемы	268
Диод	268
Схемы электрооборудования	269
Схема 1. Система кондиционирования, отопления и вентиляции (питание, масса, шина передачи данных, вентилятор отопителя и перепускной клапан) (кондиционер с ручным управлением)	269
Схема 2. Система кондиционирования, отопления и вентиляции (компрессор - управление) (кондиционер с ручным управлением)	269
Схема 3. Система кондиционирования, отопления и вентиляции (приводы смешивания потоков воздуха, привод переключения забора воздуха, привод изменения направления воздушного потока) (кондиционер с ручным управлением)	270
Схема 4. Система кондиционирования, отопления и вентиляции (задний сервопривод изменения направления воздушных потоков - SWB и XUV) (кондиционер с ручным управлением)	270
Схема 5. Система кондиционирования, отопления и вентиляции (задний сервопривод изменения направления воздушных потоков - LWB кроме XUV) (кондиционер с ручным управлением)	271
Схема 6. Система кондиционирования, отопления и вентиляции (питание, масса, шина передачи данных, вентилятор отопителя и перепускной клапан) (кондиционер с автоматическим управлением)	271
Схема 7. Система кондиционирования, отопления и вентиляции (компрессор - управление) (кондиционер с автоматическим управлением)	272
Схема 8. Система кондиционирования, отопления и вентиляции (приводы смешивания потоков воздуха, привод переключения забора воздуха, привод изменения направления воздушного потока) (кондиционер с автоматическим управлением)	272
Схема 9. Система кондиционирования, отопления и вентиляции (датчики температуры) (кондиционер с автоматическим управлением)	273
Схема 10. Система кондиционирования, отопления и вентиляции (датчики солнечного света/освещенности) (кондиционер с автоматическим управлением)	273
Схема 11. Система кондиционирования, отопления и вентиляции (задний кондиционер - управление) (кондиционер с автоматическим управлением)	274
Схема 12. Система кондиционирования, отопления и вентиляции (задний кондиционер - LWB кроме XUV) (кондиционер с автоматическим управлением)	274
Схема 13. Блокировка ключа в замке зажигания	275
Схема 14. Система управления подвеской	275
Схема 15. Система электронного управления раздаточной коробкой NVG 226-NP8 (питание, масса, привод и шина данных)	276
Схема 16. Система электронного управления раздаточной коробкой NVG 226-NP8 (привод подключения передней оси, датчики частоты вращения и индикаторы)	276
Схема 17. Индикатор тормозной системы	277
Схема 18. Система ABS (питание, масса, шина передачи данных, индикаторы и датчик разрежения в усилителе тормозов)	277
Схема 19. Система ABS (противобуксовочная система (NW7) и датчики частоты вращения колес (кроме W49))	278
Схема 20. Система ABS (противобуксовочная система (NW7) и датчики частоты вращения колес (W49))	278
Схема 21. Система охлаждения (электропривод вентилятора системы охлаждения - управление)	279
Схема 22. Система охлаждения (насос охлаждающей жидкости (LWB кроме XUV)	279
Схема 23. Система запуска и зарядки (запуск)	280
Схема 24. Система запуска и зарядки (зарядка)	280
Схема 25. Система управления двигателем (питание, масса, шина передачи данных и индикатор неисправности)	281
Схема 26. Система управления двигателем (датчики - питание и масса)	281
Схема 27. Система управления двигателем (датчики - давление и температура)	282
Схема 28. Система управления двигателем (датчики - кислородные датчики)	282
Схема 29. Система управления двигателем (датчики - управление дроссельной заслонкой)	283
Схема 30. Система управления двигателем (система зажигания)	283
Схема 31. Система управления двигателем (управление зажиганием - датчики)	284
Схема 32. Система управления двигателем (топливная система - топливный насос и форсунки)	284
Схема 33. Система управления двигателем (топливная система - система улавливания паров топлива)	285
Схема 34. Система управления двигателем (система подачи воздуха на выпуск)	285
Схема 35. Система управления двигателем (управление и мониторинг дополнительных систем)	286
Схема 36. Система управления двигателем (АКПП - управление)	286
Схема 37. Система блокировки АКПП	287
Схема 38. Система управления АКПП (управление переключением и выключатель стоп-сигналов)	287
Схема 39. Система управления АКПП (управление давлением, температурой и датчик скорости автомобиля)	288
Схема 40. Система управления АКПП (выключатель запрещения запуска и шина данных)	288
Схема 41. Электрооборудование задней двери	289
Схема 42. Электропривод форточек	289
Схема 43. Стеклоподъемники (левая сторона)	290
Схема 44. Стеклоподъемники (правая сторона)	290
Схема 45. Центральный замок (передние двери и задняя дверь)	291
Схема 46. Центральный замок (задние боковые двери)	291
Схема 47. Электропривод зеркал	292
Схема 48. Блоки управления в дверях (питание, масса и дополнительные системы)	292
Схема 49. Блоки управления в дверях (шина передачи данных и дополнительные системы)	293
Схема 50. Блоки управления в дверях (дверь переднего пассажира)	293
Схема 51. Звуковой сигнал	294
Схема 52. Комбинация приборов (питание, масса, шина данных и индикатор неисправности "MIL")	294
Схема 53. Комбинация приборов (указатели)	295
Схема 54. Комбинация приборов (индикаторы и переключатели на руле)	295
Схема 55. Комбинация приборов (указатель уровня топлива)	296
Схема 56. Система звукового оповещения	296
Схема 57. Фары и система освещения в дневное время (фары)	297
Схема 58. Фары и система освещения в дневное время (переключатель управления освещением)	297
Схема 59. Противотуманные фары	298
Схема 60. Корректор фар	298
Схема 61. Система внешнего освещения (реле габаритов)	299
Схема 62. Система внешнего освещения (передние парковочные огни и габариты)	299
Схема 63. Система внешнего освещения (задние парковочные огни, верхние габариты и лампы подсветки номерного знака)	300
Схема 64. Система внешнего освещения (стоп-сигналы)	300
Схема 65. Система внешнего освещения (управление стоп-сигналами и лампы угловой подсветки)	301
Схема 66. Система внешнего освещения (левые указатели поворота)	301
Схема 67. Система внешнего освещения (правые указатели поворота)	302
Схема 68. Система внешнего освещения (фонари заднего хода)	302
Схема 69. Система внешнего освещения (проводка прицепа)	303
Схема 70. Система внутреннего освещения (управление)	303
Схема 71. Система внутреннего освещения (лампы внутреннего освещения)	304
Схема 72. Система внутреннего освещения (концевые выключатели)	304
Схема 73. Система внутреннего освещения (концевые выключатели задней двери (кроме XUV) и борта (XUV))	305
Схемы 74-75. Система внутреннего освещения (подсветка)	305
Схемы 76-77. Система внутреннего освещения (светодиодная подсветка)	306
Схема 78. Электропривод люка	307
Схема 79. Электропривод сиденья водителя (модели без системы запоминания индивидуальных настроек)	308
Схема 80. Электропривод сиденья водителя (модели с системой запоминания индивидуальных настроек - питание, масса и переключатель управления)	308
Схема 81. Электропривод сиденья водителя (модели с системой запоминания индивидуальных настроек - электроприводы и датчики положения)	309
Схема 82. Электропривод сиденья водителя (модели без системы запоминания индивидуальных настроек - поясничный упор)	309
Схема 83. Электропривод сиденья водителя (модели с системой запоминания индивидуальных настроек - поясничный упор)	310
Схема 84. Обогрев сиденья водителя	310
Схема 85. Электропривод сиденья водителя (система запоминания индивидуальных настроек - управление)	311
Схема 86. Электропривод сиденья пассажира (управление)	311
Схема 87. Электропривод сиденья переднего пассажира (поясничный упор)	312
Схема 88. Обогрев сиденья переднего пассажира	312
Схема 89. Обогреватель заднего стекла	313
Схема 90. Внутреннее зеркало заднего вида	313
Схема 91. Очистители и омыватели (датчик дождя, электродвигатель очистителя лобового стекла и электронасос омывателя лобового стекла)	314
Схема 92. Очистители и омыватели (переключатель управления очистителями и омывателями и датчик уровня жидкости в бачке омывателя)	314
Схема 93. Очистители и омыватели (омыватели фар (СЕ4))	315
Схема 94. Очистители и омыватели (очиститель и омыватель заднего стекла (CD6)) - управление	315
Схема 95. Очистители и омыватели (электропривод очистителя заднего стекла (CD6))	316
Схема 96. Система распределения питания (шина питания - монтажный блок в моторном отсеке)	316
Схема 97. Система распределения питания (шина питания - монтажный блок (задний))	317
Схемы 98-111. Система распределения питания (предохранители)	317
Схемы 112-122. Точки массы	324
Схема 123. Система оповещения о непристегнутых ремнях безопасности	330
Схема 124. Система пассивной безопасности (SRS) (питание, масса, шина данных, индикатор и боковые датчики)	330
Схема 125. Система пассивной безопасности (SRS) (передние датчики и подушки безопасности)	331
Схема 126. Система пассивной безопасности (SRS) (датчики положения сидений, датчик опрокидывания и блок контроля наличия пассажира)	331
Схема 127. Система пассивной безопасности (SRS) (датчики системы контроля наличия пассажира и индикаторы)	332
Схема 128. Система управления электрооборудованием (питание и масса)	332
Схемы 129-131. Система управления электрооборудованием кузова (управление и мониторинг дополнительных систем)	333
Схема 132. Диагностический разъем DLC (питание, масса, диагностический разъем)	334
Схемы 133-134. Диагностический разъем DLC	335
Схема 135. Дополнительная цепь питания	336
Схема 136. Система изменения высоты расположения педалей	336
Схема 137. Система поддержания скорости	337
Схема 138. Аудиосистема (питание, масса, шина данных и приемник цифрового радио)	337
Схема 139. Аудиосистема (модели без панели управления аудиосистемой для задних пассажиров)	338
Схема 140. Аудиосистема (модели с панелью управления аудиосистемой для задних пассажиров)	338
Схема 141. Аудиосистема (усилитель, питание, масса (модели без панели управления аудиосистемой для задних пассажиров))	339
Схема 142. Аудиосистема (усилитель, питание, масса (модели с панелью управления аудиосистемой для задних пассажиров))	339
Схема 143. Аудиосистема (выходные сигналы усилителя)	340
Схема 144. Аудиосистема (переключатели управления магнитолой на руле)	340
Схема 145. Видеосистема	341
Схема 146. Система дистанционного управления центральным замком	341
Схема 147. Навигационная система	342
Схема 148. Прикуриватель и розетки для подключения дополнительного оборудования	342
Разъемы	343
Диагностические коды неисправностей	376

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Руководство по эксплуатации ":

Блокировка дверей 1. В комплект входит ключ зажигания и брелок-передатчик системы дистанционного управления центральным замком, позволяющий отпирать и запирать замки дверей без использования ключа. Примечание: номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке. Храните номерную пластинку в безопасном месте отдельно от ключей вне автомобиля. Новый ключ можно заказать у любого официального дилера Chevrolet, предоставив ему номер ключа. Ключ зажигания. Брелок-передатчик системы дистанционного управления центральным замком. Ключ зажигания позволяет запустить двигатель и отпереть замки всех дверей, в том числе задней. 2. На все модели устанавливается иммобилайзер, который позволяет предотвратить угон автомобиля. Данная система не позволяет запустить двигатель с помощью другого ключа или посредством замыкания проводов замка зажигания. Двигатель запустится только в случае, если идентификационный код ключа зажигания будет соответствовать зарегистрированному. Индикатор иммобилайзера загорается при переводе ключа в положение "RUN" и должен погаснуть примерно через пять секунд, информируя водителя о том, что система исправна и запуск двигателя разрешен. Внимание: Когда ключ в замке зажигания установлен в положение "RUN" не располагайте вблизи него магниты и металлические предметы. Не повредите ключ ножом, связкой ключей или другим способом, так как при повреждении встроенной микросхемы данным ключом невозможно будет запустить двигатель. Тип 1. Тип 2. Если индикатор продолжает мигать более пяти секунд то, возможно, запуск двигателя осуществляется не тем ключом или неисправен иммобилайзер. В этом случае подождите около десяти минут (индикатор иммобилайзера должен погаснуть) и повторите попытку запуска двигателя. Если запуск двигателя не был осуществлен, обратитесь к Вашему дилеру для устранения неисправности. 3. Для отпирания/запирания замка водительской двери и двери переднего пассажира снаружи в дверной замок необходимо вставить ключ и провернуть его вперед/назад. Передние двери снаружи можно запереть без ключа. Для этого изнутри переведите рычаг блокировки замка двери в положение "LOCK" (красная Руководство по эксплуатации ВНИМАНИЕ: При проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS. Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания). Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, т.к. в данных узлах нет деталей, требующих обслуживания. Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать и использовать повторно. Панель приборов.1 панель управления внешним освещением, 2 боковая дефлекторная решетка, 3 комбинированный подрулевой переключатель, 4 комбинация приборов, 5 замок зажигания, 6 переключатель управления раздаточной коробкой, 7 переключатель управления очистителем и омывателем заднего стекла, 8 магнитола, 9 панель управления кондиционером и отопителем, 10 рычаг привода замка капота, 11 пепельница, 12 селектор АКПП, 13 прикуриватель, 14 разъем для подключения дополнительного оборудования, 15 выключатель обогревателя заднего стекла, 16 вещевой ящик.

Пример текста из раздела " Руководство по эксплуатации ":

При сильной вибрации возможны искажения и перерывы воспроизведения. Это не является неисправностью. Не рекомендуется оставлять диски на открытом солнце. Оберегайте поверхность диска от царапин. Часы 1. Ручной режим настройки часов. Для установки времени используйте кнопки "HR" (4) и "MN" (5): Кнопка HR (Час) для установки часов. Кнопка MN (Минута) для установки минут. 2. Режим автоматической настройки часов. Для выбора режима автоматической настройки часов по системе RDS одновременно нажмите и удерживайте кнопки (4) и (5) настройки времени, пока на дисплее не отобразится индикация "UPDATED". Примечание: если настройка часов в автоматическом режиме не возможна, на дисплее появится индикация "NO UPDAT". Магнитола 1. Включение и выключение аудиосистемы. Аудиосистема включается нажатием кнопки (1) "PWR" (включится система, работавшая до последнего выключения). Также кассетный проигрыватель автоматически включается при вставке кассеты. При выталкивании кассеты аудиосистема вернется в исходное состояние – выключится или перейдет в режим радио. 2. Регулировка громкости. Регулировка громкости производится при выдвинутом положении регулятора (1) и его вращением. 3. Система компенсации громкости (AUTO VOL). При включении данной функции уровень громкости и значения тембра и баланса будут изменяться автоматически, в зависимости от скорости автомобиля, для компенсации посторонних шумов, возникающих во время движения на большой скорости. Для включения системы нажмите и удерживайте кнопку (14) "AUTO VOL", пока на дисплее не отобразится индикация "AVOL". Выключение системы осуществляется повторным нажатием и удержанием кнопки (14), пока на дисплее не отобразится индикация "AVOL OFF". 4. Регулировка тембра и баланса. Регулировка осуществляется регулятором (14) "AUDIO". Переключение между параметрами регулировки осуществляется нажатием на регулятор (14). При этом на дисплее высвечивается название параметра и установленное значение: FADE (баланс между передними и задними динамиками). BAS (тембр низких частот). MID (тембр средних частот). TRE (тембр высоких частот). BAL (баланс между правыми и левыми динамиками). Нажатием и удержанием кнопки (14) до звукового сигнала устанавливается среднее значение текущего параметра. 5. Предустановка эквалайзера (Auto EQ). Кратким нажатием кнопки (12) "AUTO EQ" осуществляется предустановка эквалайзера: NORMAL стандартное значение тембра и баланса; DRIVER максимальное качество звука на месте водителя; REAR максимальное качество звука в задней части салона; SPACIOUS расширенный список предустановки эквалайзера. Радио Радио включается нажатием на кнопку (6) "BAND". Повторным нажатием на эту кнопку происходит переключение между диапазонами AM, FM1 и FM2. 1. Настройка радиостанций. Нажимайте на кнопку (2) "SEEK" (включится автоматический поиск радиостанции). Поиск остановится при нахождении устойчивого сигнала. При слабом сигнале, если автоматический поиск не фиксирует настройку, нажмите на кнопку настройки еще раз (автоматический поиск отключится) и настраивайте вручную по одному шагу, вращая регулятор (3) "TUNE". При нажатии и удержании кнопки (2) "SCAN" до звукового сигнала и индикации "SCAN" на дисплее последовательно прослушиваются все радиостанции, принимаемые в данном диапазоне. Каждая радиостанция будет прослушиваться в течение нескольких секунд, а на дисплее начнет мигать частота принимаемой станции, далее будет происходить переход на другую более высокую частоту. После настройки на нужную радиостанцию нажмите на кнопку (2) повторно. 2. Программирование настроек. Настройки наиболее часто слушаемых радиостанций можно занести в память (по 6 радиостанций для каждого диапазона). Для этого настройтесь на нужную радиостанцию, затем нажмите и удерживайте одну из кнопок (15) до звукового сигнала. Переключение на настроенную радиостанцию осуществляется кратким нажатием на нужную кнопку. Примечание: при продолжительном отключении аккумуляторной батареи память магнитолы стирается, и устанавливаются заводские настройки. Магнитола (модели с кассетным проигрывателем и проигрывателем компакт-дисков). Магнитола (модели с CD-чейнджером). Примечание: описание переключателей приведено в разделе "Магнитола основные моменты эксплуатации".

Пример текста из раздела " Передняя подвеска ":

Не наносите на поверхность резьбовых элементов и поверхности деталей, контактирующих с резьбовыми элементами, краску, смазки или ингибиторы коррозии, если это прямо не указано в инструкциях по ремонту. Эти покрытия могут изменить стягивающее усилие резьбового элемента, что может вызвать разрушение резьбового соединения. Для исключения вероятности повреждения соединяемых деталей затягивайте резьбовые крепёжные элементы строго в указанной последовательности и с указанным моментом зятяжки. Замена вилки амортизатора 1. Ослабьте гайки крепления переднего колеса. 2. Поддомкратьте автомобиль и установите его на подставки. 3. Снимите переднее колесо. 4. Отверните гайку крепления вилки амортизатора к нижнему рычагу. Момент затяжки......................110 Н ?м 5. При помощи специального съемника отсоедините вилку амортизатора от нижнего рычага подвески. 6. Отверните гайку и снимите болт крепления вилки к амортизатору. Момент затяжки........................70 Н ?м 7. При помощи зубила раздвиньте верхнюю часть вилки и снимите ее. Разборка и сборка стойки Примечание: сборка производится в порядке, обратном разборке. 1. Установите стойку (2) передней подвески в приспособление (1) для сжатия пружин. Внимание: при сжатии пружины не зацепляйте приспособление за нижний и верхний витки пружины. 2. Сожмите пружину. 3. Отверните центральную гайку верхней опоры. Момент затяжки ....................... 45 Н ?м 4. Снимите амортизатор. 5. Постепенно ослабьте сжатие пружины, затем снимите со спецприспособления верхнюю опору и пружину. Примечание: Используйте только рекомендованные для данного резьбового соединения крепёжные элементы. При замене резьбовых крепежных элементов устанавливайте новые крепёжные элементы с каталожным номером, указанным для данного соединения. Резьбовые элементы, требующие обязательной замены или нанесения фиксирующих составов или герметиков, указываются в указаниях по ремонту. Не наносите на поверхность резьбовых элементов и поверхности деталей, контактирующих с резьбовыми элементами, краску, смазки или ингибиторы коррозии, если это прямо не указано в инструкциях по ремонту. Эти покрытия могут изменить стягивающее усилие резьбового элемента, что может вызвать разрушение резьбового соединения. Для исключения вероятности повреждения соединяемых деталей затягивайте резьбовые крепёжные элементы строго в указанной последовательности и с указанным моментом затяжки. Нижний рычаг Снятие и установка 1. Поднимите автомобиль или установите его на подставки. 2. Снимите колесо. 3. Отверните гайку крепления наконечника рулевой тяги к поворотному кулаку. Момент затяжки ....................... 45 Н ?м 4. При помощи съемника отсоедините наконечник рулевой тяги от поворотного кулака. 5. Отверните нижнюю гайку крепления стойки стабилизатора поперечной устойчивости. Момент затяжки ..................... 145 Н ?м 6. Отсоедините стойку стабилизатора от нижнего рычага и снимите специальную шайбу.

Пример текста из раздела " Тормозная система ":

рёх или более местах по окружности диска. Замер толщины необходимо проводить только на рабочих поверхностях тормозного диска на одинаковом расстоянии от наружной кромки диска. Минимально допустимая толщина тормозного диска: передние диски ......................27,5 мм задние диски ..........................18,5 мм д) Сравните толщину диска, замеренную в разных местах, и сравните максимальную разность толщины с технически данными. Максимально допустимая разность толщины тормозного диска ......................................0,0254 мм е) Если действительная разность толщины диска превышает максимально допустимую, проточите или замените тормозной диск. ж) При помощи микрометра замерьте глубину рисок, имеющихся на рабочих поверхностях диска. з) Сравните глубину самых глубоких рисок, и сравните с допустимым значением. Максимально допустимая глубина рисок тормозного диска ............1,5 мм Если максимальная глубина рисок превышает установленную норму или на поверхности диска очень большое количество рисок, тормозной диск необходимо проточить или заменить. и) Установите стрелочный индикатор перпендикулярно рабочей поверхности диска на расстоянии приблизительно 13 мм от наружной кромки диска. к) Измерьте осевое биение тормозного диска. (1) Вращая тормозной диск, определите место самого низкого показания стрелочного индикатора, установите индикатор на "0". (2) Вращая тормозной диск, определите самое высокое показание стрелочного индикатора. (3) Измерьте и запишите люфт в подшипнике колеса. Для определения действительного биения тормозного диска, необходимо вычесть из записанного значения осевого биения диска, записанное значение люфта в подшипнике колеса. л) Сравните действительное осевое биение тормозного диска с допустимым значением. Максимально допустимое осевое биение тормозного диска ..... 0,051 мм Если действительное боковое биение диска превышает максимально допустимое, проточите или замените тормозной диск. 3. Проверка суппорта. а) Проверьте корпус суппорта (1) на отсутствие трещин, недопустимого износа или других видимых повреждений. При обнаружении любой из перечисленных неисправностей необходимо заменить суппорт. б) Проверьте защитный чехол поршня (2) на отсутствие трещин, разрывов, порезов, признаков старения или неправильной посадки на корпус подвижной скобы. При обнаружении любой из перечисленных неисправностей необходимо отремонтировать или заменить суппорт. в) Проверьте отсутствие утечки тормозной жидкости вокруг защитного чехла поршня или отсутствие тормозной жидкости на тормозных колодках. При обнаружении в указанных местах тормозной жидкости необходимо отремонтировать или заменить суппорт. г) Убедитесь, что поршни плавно перемещаются в цилиндрах подвижной скобы: перемещение поршня при его вдавливании в цилиндр должно быть плавным и равномерным. Если поршень тормозного цилиндра заклинило или при его перемещении возникают затруднения, суппорт требует ремонта или замены. д) Если суппорт имеет один тормозной цилиндр, установите старую тормозную колодку (2) или деревянный брусок на переднюю часть поршня. При помощи скобообразной струбцинки (1), установленной на корпус подвижной скобы и старой тормозной колодки или деревянного бруска, медленно задвиньте поршень в цилиндр. е) Если суппорт имеет два тормозных цилиндра, установите старую тормозную колодку (2) или деревянный брусок на переднюю часть обоих поршней. При помощи двух скобообразных струбцинок (1), установленных на корпус подвижной скобы и старой тормозной колодки, или деревянного бруска, медленно задвиньте поршень в цилиндр. 4. Проверка скобы суппорта. а) Снимите суппорт (см. подраздел "Снятие и установка суппорта"). б) Снимите тормозные колодки со скобы суппорта. в) Проверьте состояние компонентов установки тормозных колодок на отсутствие следующих неисправностей: отсутствие некоторых необходимых компонентов; недопустимая коррозия; изгиб фиксирующих выступов; ослабление в скобе суппорта; ослабление в тормозных колодках. г) При обнаружении указанных неисправностей необходимо заменить компоненты крепления тормозных колодок. д) Убедитесь, что тормозные колодки надёжно удерживаются в скобе суппорта и при этом легко и без заеданий перемещаются в компонентах установки. е) Установите тормозные колодки на скобу суппорта. ж) Установите суппорт (см. подраздел "Снятие и установка суппорта"). Притирка тормозных колодок Притирка тормозных колодок и тормозных дисков необходима для обеспечения максимальной эффективности дискового тормоза. Эта процедура должна выполняться после замены или ремонта тормозного диска или после замены тормозных колодок. 1. Выберите дорогу с низкой интенсивностью движения.

Пример текста из раздела " Кузов ":

7. Отсоедините разъемы (2) обогревателя стекла задней двери. 8. Снимите установочную панель номерного знака. 9. Снимите цилиндр замка. 10. Снимите замок стекла задней двери. 11. Снимите стеклоочиститель стекла задней двери. 12. Снимите блок управления электрооборудованием задней двери. 13. Снимите проводку задней двери. 14. Снимите амортизационные стойки задней двери. 15. Перед снятием задней двери нанесите установочные метки рядом с петлями двери. 16. Отверните гайки крепления задней двери. Момент затяжки........................20 Н ?м 17. Снимите заднюю дверь с петель. 18. Установка производится в порядке, обратном снятию. Снятие и установка элементов задней двери Примечание: При снятии и установке элементов задней двери руководствуйтесь сборочным рисунком "Задняя дверь". Установка производится в порядке, обратном снятию. Внутренняя отделка задней двери 1. (Модели с 2005 г.в.) Снимите верхний внешний молдинг задней двери. 2. Откройте стекло задней двери. 3. Снимите штифт крепления внутренней отделки. 4. Закройте стекло задней двери. 5. Откройте заднюю дверь. 6. (Модели до 2005 г.в.) Отверните винт крепления вспомогательного ремешка для опускания задней двери. Момент затяжки ......................... 4 Н ?м 7. (Модели до 2005 г.в.) Снимите вспомогательный ремешок с внутренней отделки. 8. При помощи отвертки осторожно отсоедините фиксаторы крепления внутренней отделки к задней двери. Примечание: перед использованием обмотайте отвертку защитной лентой. 9. Снимите внутреннюю отделку с задней двери. Верхний молдинг задней двери 1. Чтобы не повредить контактные поверхности двери и молдинга, перед снятием верхнего молдинга наклейте защитную ленту на края двери. 2. Откройте заднюю дверь. 3. Отверните болты крепления дополнительного стоп-сигнала (см. главу "Электрооборудование кузова"). 4. Отверните болты (1) крепления молдинга к верхнему краю задней двери. 5. При помощи отвертки осторожно отсоедините нижний край молдинга от двери, отсоедините двухстороннюю липкую ленту (2) и снимите верхний молдинг. Примечание: перед использованием обмотайте отвертку защитной лентой. Отделка стекла задней двери 1. Откройте стекло задней двери. 2. Отверните винты крепления отделки стекла задней двери. Момент затяжки ......................... 5 Н ?м 3. Закройте стекло задней двери. 4. Откройте заднюю дверь. 5. Отсоедините отделку стекла задней двери от края двери и снимите ее. Задняя дверь. 1 разъем замка стекла задней двери, 2 разъем цилиндра замка, 3 блок управления электрооборудованием задней двери, 4 разъем лампы подсветки номерного знака, 5 разъем замка задней двери, 6 разъем датчика открытой или неплотно закрытой двери, 7 электродвигатель стеклоочистителя.
