Книга ГАЗ-66 и его модификации. Каталог запчастей. Руководство по ремонту и техническому обслуживанию грузового автомобиля.

Настоящее руководство является пособием по ремонту и обслуживанию грузовика ГАЗ-66 и его модификаций. Оно предназначено для станций технического обслуживания, ремонтных мастерских и индивидуальных владельцев. Руководство рекомендуется для подготовки специалистов по эксплуатации автомобильной техники на базе профтехобразования. Руководство помогает выявить неисправности автомобиля, для чего по основным узлам и деталям приведены таблицы «Возможные неисправности».

Необходимость замены деталей определяется по таблицам предельно допу­стимых износов и зазоров. Следует иметь в виду, что данные по предельным износам деталей имеют ориентиро­вочные значения и не должны рассматриваться в качестве единственного кретерия без учета реального поведения детали в узле или агрегате. Структурно каждый раздел руководства состоит из двух частей. В первой части изложены конструктивные особенности агрегатов автомобиля и даны рекомендации по ремонту основных узлов.

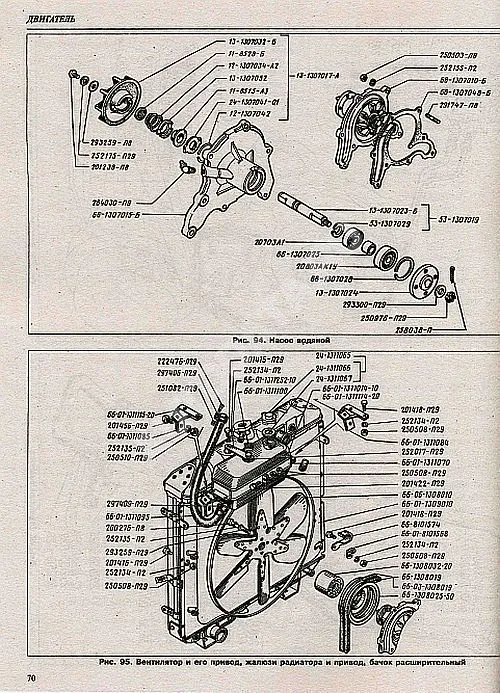

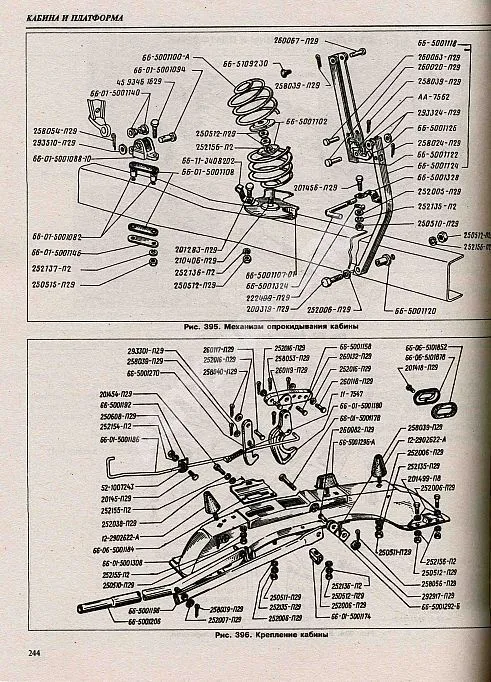

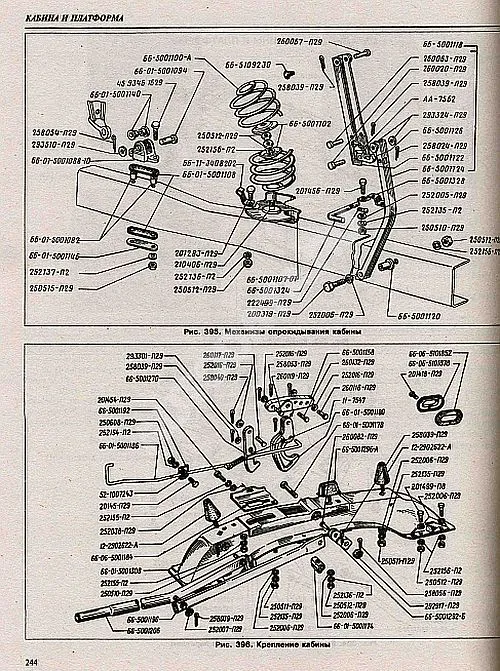

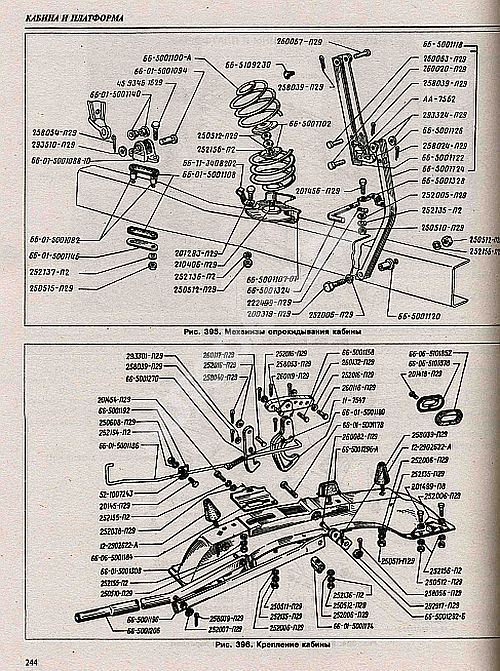

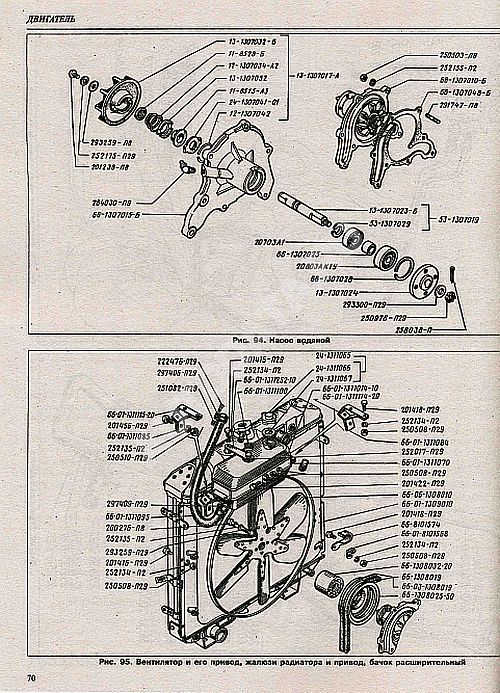

Во второй приведена деталировка этих узлов. Детали и сборочные единицы на рисунках изображены в изометрии, в порядке их конструктивной сборки и имеют номерное обозначение, что повышает информативность второй части раздела.

Отдельным разделом приведено наименование покупных деталей заводов-поставщиков и деталей Горьковского автомобильного завода в порядке нарастания номеров деталей по установленной для автомобильных заводов системе.

При этой системе номер детали, например, 66-01-2802028 состоит из следующих элементов наименования:

• 66-01 — индекс модели автомобиля;
• 28 — (первые две цифры семизначного номера детали) — номер группы «Рама»;
• 02 — (вторые две цифры семизначного номера детали) — номер подгруппы «Брызговики»;
• 028 — (последние три цифры семизначного номера) — порядковый номер детали «Брызговик боковой»
• Буквенные индексы А, А1, А2, A3, и т. д., например, 66-01-2802028-А или цифровые индексы 01, 02, 03 и т. д., например, 66-01-2802028-02, стоящие после номера детали, указывают, что детали в процессе производства под­вергались изменению, но взаимозаменяемы с первоначальной деталью (без индекса) и между собой.
• Буквенные индексы Б, Б1, Б2 и т. д. или индексы 10, 11, 12 и т. д. означают, что эти детали взаимозаменяемы между собой, но не взаимозаменяемы с первоначальной деталью, имеющей номер без индекса, или е деталями, имеющими индексы A, Al, A2 и т. д. или 01, 02, 03 и т. д.
• Цифровые индексы 20, 21, 22 и т. д. означают, что эти детали взаимозаменяемы между собой (в пределах диапазона 20—29), но не взаимозаменяемы с деталью без индекса и деталями с индексами A, Al, A2, A3 и т. д. или 01, 02, 03 и т. д.

Применение на автомобиле детали других моделей сохраняют номера, присвоенные им на заводе-производителе.

При подготовке руководства были использованы архивные материалы ОГК «ГАЗ», НИИинформагопром и НИИЭУавтопром.

Купить книгу по ремонту и эксплуатации грузового автомобиля GAZ-66 и его модификации, каталог запчастей Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.
