Книга Honda Civic 2001-2005 бензин, электросхемы. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Подвеска ":

Стойка передней подвески Снятие 1. Поддомкратьте переднюю часть автомобиля. 2. Снимите передние колеса. 3. Снимите шплинт и отверните гайку крепления наконечника рулевой тяги. Используя спецприспособление, отсоедините наконечник рулевой тяги от поворотного кулака. 4. Отверните болты и снимите кронштейн (В) проводов датчика частоты вращения колеса и кронштейн (А) тормозного шланга с амортизатора. 5. Отверните болты и гайки крепления нижней части стойки. 6. Отверните гайки (А) крепления верхней части стойки и снимите стойку (В). Разборка 1. Установите стойку (D) передней подвески в спецприспособление (Е) и сожмите пружину. Внимание: не сжимайте пружину больше, чем необходимо для отворачивания гайки штока.

Пример текста из раздела " Тормозная система ":

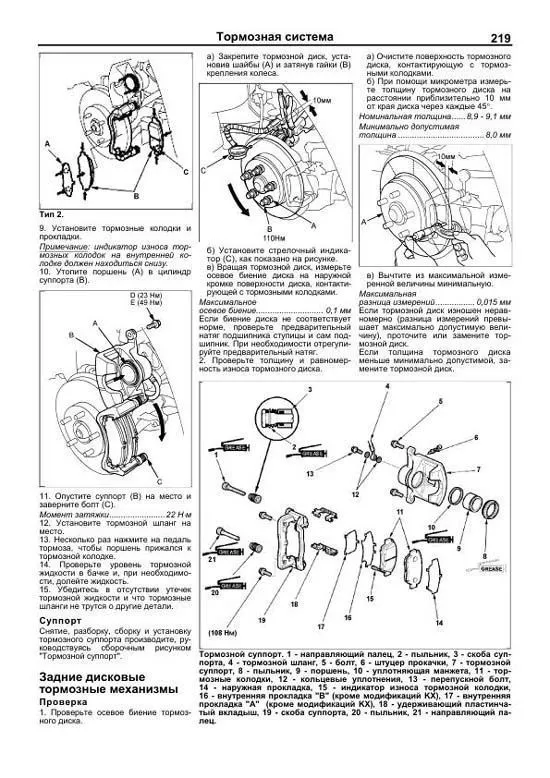

9. Установите тормозные колодки и прокладки. Примечание: индикатор износа тормозных колодок на внутренней колодке должен находиться снизу. 10. Утопите поршень (А) в цилиндр суппорта (В). 11. Опустите суппорт (В) на место и заверните болт (С). Момент затяжки........................22 Н ?м 12. Установите тормозной шланг на место. 13. Несколько раз нажмите на педаль тормоза, чтобы поршень прижался к тормозной колодке. 14. Проверьте уровень тормозной жидкости в бачке и, при необходимости, долейте жидкость. 15. Убедитесь в отсутствии утечек тормозной жидкости и что тормозные шланги не трутся о другие детали. Суппорт Снятие, разборку, сборку и установку тормозного суппорта производите, руководствуясь сборочным рисунком "Тормозной суппорт". Задние дисковые тормозные механизмы Проверка 1. Проверьте осевое биение тормозного диска. а) Закрепите тормозной диск, установив шайбы (А) и затянув гайки (В) крепления колеса. б) Установите стрелочный индикатор (С), как показано на рисунке. в) Вращая тормозной диск, измерьте осевое биение диска на наружной кромке поверхности диска, контактирующей с тормозными колодками. Максимальное осевое биение............................. 0,1 мм Если биение диска не соответствует норме, проверьте предварительный натяг подшипника ступицы и сам подшипник. При необходимости отрегулируйте предварительный натяг. 2. Проверьте толщину и равномерность износа тормозного диска. а) Очистите поверхность тормозного диска, контактирующую с тормозными колодками. б) При помощи микрометра измерьте толщину тормозного диска на расстоянии приблизительно 10 мм от края диска через каждые 45?. Номинальная толщина......8,9 9,1 мм Минимально допустимая толщина ..................................... 8,0 мм в) Вычтите из максимальной измеренной величины минимальную. Максимальная разница измерений................. 0,015 мм Если тормозной диск изношен неравномерно (разница измерений превышает максимально допустимую величину), проточите или замените тормозной диск. Если толщина тормозного диска меньше минимально допустимой, замените тормозной диск.

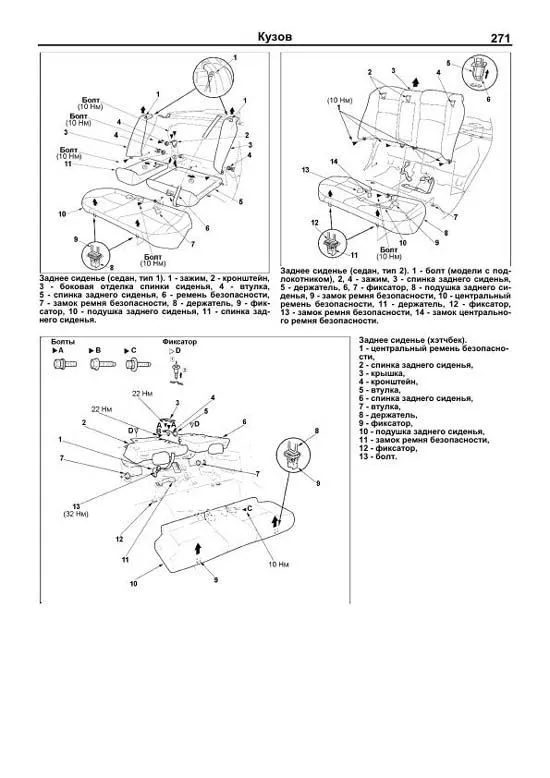

Пример текста из раздела " Кузов ":

Передний бампер Снятие и установка 1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 2. (3-х дверные модели) Отсоедините разъёмы передних указателей поворотов. 3. (Модели с передними противотуманными фарами) Отсоедините разъём передних противотуманных фар. 4. При снятии переднего бампера руководствуйтесь сборочным рисунком "Передний бампер". Моменты затяжки указаны на сборочном рисунке. Внимание: не снимайте бампер в одиночку, он может упасть и травмировать вас. 5. Установка производится в порядке, обратном снятию. 6. (Модели с противотуманными фарами) После установки отрегулируйте положение противотуманных фар (см. главу "Электрооборудование кузова"). Задний бампер Снятие и установка 1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 2. (3-х дверные модели) Отсоедините разъёмы задних указателей поворотов. 3. (Модели с противотуманными фонарями) Отсоедините разъём противотуманных фонарей. 4. При снятии заднего бампера руководствуйтесь сборочным рисунком

Пример текста из раздела " Электрооборудование кузова ":

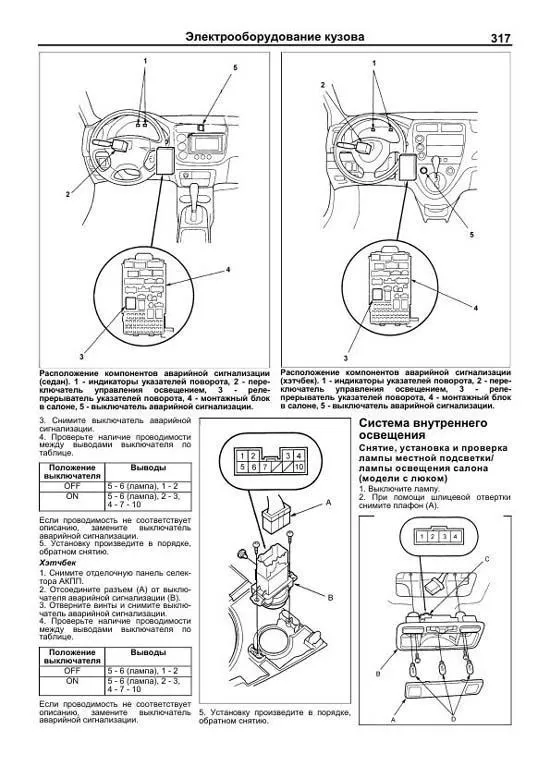

3. Снимите выключатель аварийной сигнализации. 4. Проверьте наличие проводимости между выводами выключателя по таблице. Положение выключателя Выводы OFF 5 6 (лампа), 1 2 ON 5 6 (лампа), 2 3, 4 7 10 Если проводимость не соответствует описанию, замените выключатель аварийной сигнализации. 5. Установку произведите в порядке, обратном снятию. Хэтчбек 1. Снимите отделочную панель селектора АКПП. 2. Отсоедините разъем (А) от выключателя аварийной сигнализации (В). 3. Отверните винты и снимите выключатель аварийной сигнализации. 4. Проверьте наличие проводимости между выводами выключателя по таблице. Положение выключателя Выводы OFF 5 6 (лампа), 1 2 ON 5 6 (лампа), 2 3, 4 7 10 Если проводимость не соответствует описанию, замените выключатель аварийной сигнализации. 5. Установку произведите в порядке, обратном снятию. Система внутреннего освещения Снятие, установка и проверка лампы местной подсветки/ лампы освещения салона (модели с люком) 1. Выключите лампу. 2. При помощи шлицевой отвертки снимите плафон (А).
