Книга Hyundai i30 с 2007 бензин, электросхемы. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Руководство по эксплуатации ":

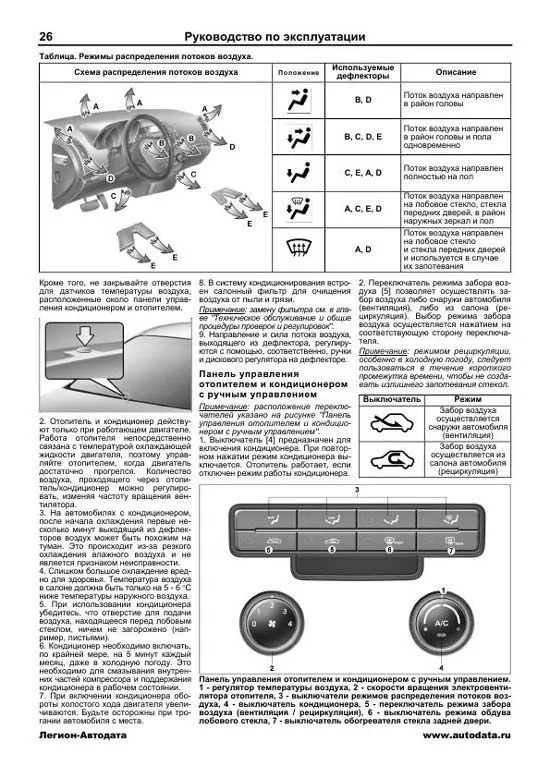

Кроме того, не закрывайте отверстия для датчиков температуры воздуха, расположенные около панели управления кондиционером и отопителем. 2. Отопитель и кондиционер действуют только при работающем двигателе. Работа отопителя непосредственно связана с температурой охлаждающей жидкости двигателя, поэтому управляйте отопителем, когда двигатель достаточно прогрелся. Количество воздуха, проходящего через отопитель/кондиционер можно регулировать, изменяя частоту вращения вентилятора. 3. На автомобилях с кондиционером, после начала охлаждения первые несколько минут выходящий из дефлекторов воздух может быть похожим на туман. Это происходит из-за резкого охлаждения влажного воздуха и не является признаком неисправности. 4. Слишком большое охлаждение вредно для здоровья. Температура воздуха в салоне должна быть только на 5 6 ?C ниже температуры наружного воздуха. 5. При использовании кондиционера убедитесь, что отверстие для подачи воздуха, находящееся перед лобовым стеклом, ничем не загорожено (например, листьями). 6. Кондиционер необходимо включать, по крайней мере, на 5 минут каждый месяц, даже в холодную погоду. Это необходимо для смазывания внутренних частей компрессора и поддержания кондиционера в рабочем состоянии. 7. При включении кондиционера обороты холостого хода двигателя увеличиваются. Будьте осторожны при трогании автомобиля с места. 8. В систему кондиционирования встроен салонный фильтр для очищения воздуха от пыли и грязи. Примечание: замену фильтра см. в главе "Техническое обслуживание и общие процедуры проверок и регулировок". 9. Направление и сила потока воздуха, выходящего из дефлектора, регулируются с помощью, соответственно, ручки и дискового регулятора на дефлекторе. Панель управления отопителем и кондиционером с ручным управлением Примечание: расположение переключателей указано на рисунке "Панель управления отопителем и кондиционером с ручным управлением". 1. Выключатель [4] предназначен для включения кондиционера. При повторном нажатии режим кондиционера выключается. Отопитель работает, если отключен режим работы кондиционера. 2. Переключатель режима забора воздуха [5] позволяет осуществлять забор воздуха либо снаружи автомобиля (вентиляция), либо из салона (рециркуляция). Выбор режима забора воздуха осуществляется нажатием на соответствующую сторону переключателя. Примечание: режимом рециркуляции, особенно в холодную погоду, следует пользоваться в течение короткого промежутка времени, чтобы не создавать излишнего запотевания стекол. Выключатель Режим Забор воздуха осуществляется снаружи автомобиля (вентиляция) Забор воздуха осуществляется из салона автомобиля (рециркуляция)

Пример текста из раздела " Подвеска ":

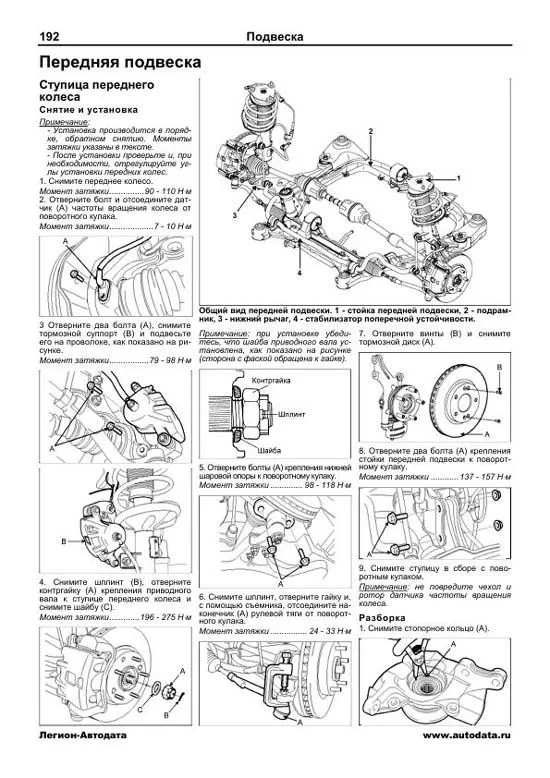

Ступица переднего колеса Снятие и установка Примечание: Установка производится в порядке, обратном снятию. Моменты затяжки указаны в тексте. После установки проверьте и, при необходимости, отрегулируйте углы установки передних колес. 1. Снимите переднее колесо. Момент затяжки...............90 110 Н ?м 2. Отверните болт и отсоедините датчик (А) частоты вращения колеса от поворотного кулака. Момент затяжки...................7 10 Н ?м 3 Отверните два болта (А), снимите тормозной суппорт (В) и подвесьте его на проволоке, как показано на рисунке. Момент затяжки.................79 98 Н ?м 4. Снимите шплинт (B), отверните контргайку (A) крепления приводного вала к ступице переднего колеса и снимите шайбу (С). Момент затяжки.............196 275 Н ?м Примечание: при установке убедитесь, что шайба приводного вала установлена, как показано на рисунке (сторона с фаской обращена к гайке). 5. Отверните болты (А) крепления нижней шаровой опоры к поворотному кулаку. Момент затяжки .............. 98 118 Н ?м 6. Снимите шплинт, отверните гайку и, с помощью съемника, отсоедините наконечник (А) рулевой тяги от поворотного кулака. Момент затяжки ................ 24 33 Н ?м 7. Отверните винты (В) и снимите тормозной диск (А). 8. Отверните два болта (А) крепления стойки передней подвески к поворотному кулаку. Момент затяжки ............137 157 Н ?м 9. Снимите ступицу в сборе с поворотным кулаком. Примечание: не повредите чехол и ротор датчика частоты вращения колеса. Разборка 1. Снимите стопорное кольцо (А). Общий вид передней подвески. 1 стойка передней подвески, 2 подрамник, 3 нижний рычаг, 4 стабилизатор поперечной устойчивости.

Пример текста из раздела " Тормозная система ":

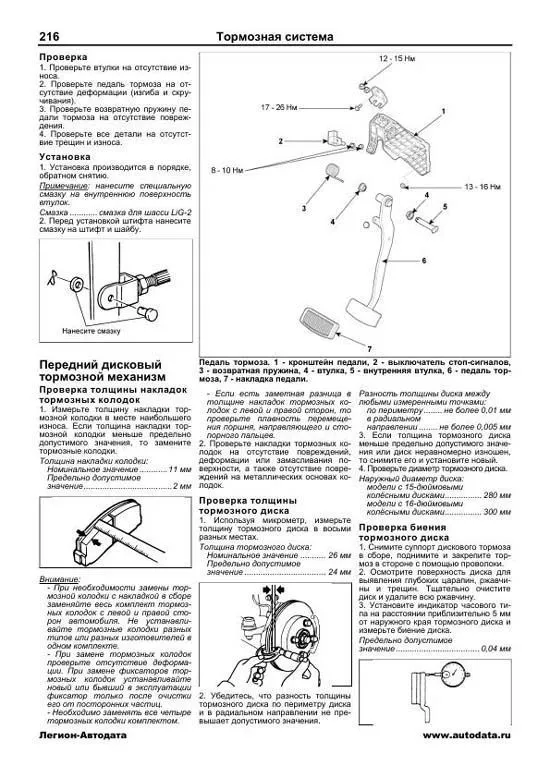

Проверка 1. Проверьте втулки на отсутствие износа. 2. Проверьте педаль тормоза на отсутствие деформации (изгиба и скручивания). 3. Проверьте возвратную пружину педали тормоза на отсутствие повреждения. 4. Проверьте все детали на отсутствие трещин и износа. Установка 1. Установка производится в порядке, обратном снятию. Примечание: нанесите специальную смазку на внутреннюю поверхность втулок. Смазка ............ смазка для шасси LiG-2 2. Перед установкой штифта нанесите смазку на штифт и шайбу. Передний дисковый тормозной механизм Проверка толщины накладок тормозных колодок 1. Измерьте толщину накладки тормозной колодки в месте наибольшего износа. Если толщина накладки тормозной колодки меньше предельно допустимого значения, то замените тормозные колодки. Толщина накладки колодки: Номинальное значение ............11 мм Предельно допустимое значение......................................2 мм Внимание: При необходимости замены тормозной колодки с накладкой в сборе заменяйте весь комплект тормозных колодок с левой и правой сторон автомобиля. Не устанавливайте тормозные колодки разных типов или разных изготовителей в одном комплекте. При замене тормозных колодок проверьте отсутствие деформации. При замене фиксаторов тормозных колодок устанавливайте новый или бывший в эксплуатации фиксатор только после очистки его от посторонних частиц. Необходимо заменять все четыре тормозных колодки комплектом. Если есть заметная разница в толщине накладок тормозных колодок с левой и правой сторон, то проверьте плавность перемещения поршня, направляющего и стопорного пальцев. 2. Проверьте накладки тормозных колодок на отсутствие повреждений, деформации или замасливания поверхности, а также отсутствие повреждений на металлических основах колодок. Проверка толщины тормозного диска 1. Используя микрометр, измерьте толщину тормозного диска в восьми разных местах. Толщина тормозного диска: Номинальное значение ........... 26 мм Предельно допустимое значение ................................... 24 мм 2. Убедитесь, что разность толщины тормозного диска по периметру диска и в радиальном направлении не превышает допустимого значения. Разность толщины диска между любыми измеренными точками: по периметру........ не более 0,01 мм в радиальном направлении ........ не более 0,005 мм 3. Если толщина тормозного диска меньше предельно допустимого значения или диск неравномерно изношен, то снимите его и установите новый. 4. Проверьте диаметр тормозного диска. Наружный диаметр диска: модели с 15-дюймовыми колёсными дисками................ 280 мм модели с 16-дюймовыми колёсными дисками................ 300 мм Проверка биения тормозного диска 1. Снимите суппорт дискового тормоза в сборе, поднимите и закрепите тормоз в стороне с помощью проволоки. 2. Осмотрите поверхность диска для выявления глубоких царапин, ржавчины и трещин. Тщательно очистите диск и удалите всю ржавчину. 3. Установите индикатор часового типа на расстоянии приблизительно 5 мм от наружного края тормозного диска и измерьте биение диска. Предельно допустимое значение.................................... 0,04 мм Педаль тормоза. 1 кронштейн педали, 2 выключатель стоп-сигналов, 3 возвратная пружина, 4 втулка, 5 внутренняя втулка, 6 педаль тормоза, 7 накладка педали.

Пример текста из раздела " Кузов ":

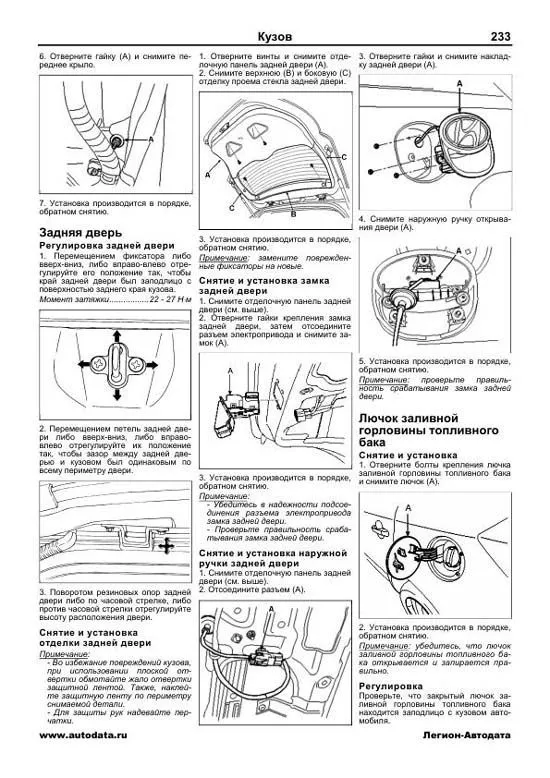

6. Отверните гайку (А) и снимите переднее крыло. 7. Установка производится в порядке, обратном снятию. Задняя дверь Регулировка задней двери 1. Перемещением фиксатора либо вверх-вниз, либо вправо-влево отрегулируйте его положение так, чтобы край задней двери был заподлицо с поверхностью заднего края кузова. Момент затяжки.................22 27 Н ?м 2. Перемещением петель задней двери либо вверх-вниз, либо вправовлево отрегулируйте их положение так, чтобы зазор между задней дверью и кузовом был одинаковым по всему периметру двери. 3. Поворотом резиновых опор задней двери либо по часовой стрелке, либо против часовой стрелки отрегулируйте высоту расположения двери. Снятие и установка отделки задней двери Примечание: Во избежание повреждений кузова, при использовании плоской отвертки обмотайте жало отвертки защитной лентой. Также, наклейте защитную ленту по периметру снимаемой детали. Для защиты рук надевайте перчатки. 1. Отверните винты и снимите отделочную панель задней двери (А). 2. Снимите верхнюю (В) и боковую (С) отделку проема стекла задней двери. 3. Установка производится в порядке, обратном снятию. Примечание: замените поврежденные фиксаторы на новые. Снятие и установка замка задней двери 1. Снимите отделочную панель задней двери (см. выше). 2. Отверните гайки крепления замка задней двери, затем отсоедините разъем электропривода и снимите замок (А). 3. Установка производится в порядке, обратном снятию. Примечание: Убедитесь в надежности подсоединения разъема электропривода замка задней двери. Проверьте правильность срабатывания замка задней двери. Снятие и установка наружной ручки задней двери 1. Снимите отделочную панель задней двери (см. выше). 2. Отсоедините разъем (А). 3. Отверните гайки и снимите накладку задней двери (А). 4. Снимите наружную ручку открывания двери (А). 5. Установка производится в порядке, обратном снятию. Примечание: проверьте правильность срабатывания замка задней двери. Лючок заливной горловины топливного бака Снятие и установка 1. Отверните болты крепления лючка заливной горловины топливного бака и снимите лючок (А). 2. Установка производится в порядке, обратном снятию. Примечание: убедитесь, что лючок заливной горловины топливного бака открывается и запирается правильно. Регулировка Проверьте, что закрытый лючок заливной горловины топливного бака находится заподлицо с кузовом автомобиля.

Пример текста из раздела " Кузов ":

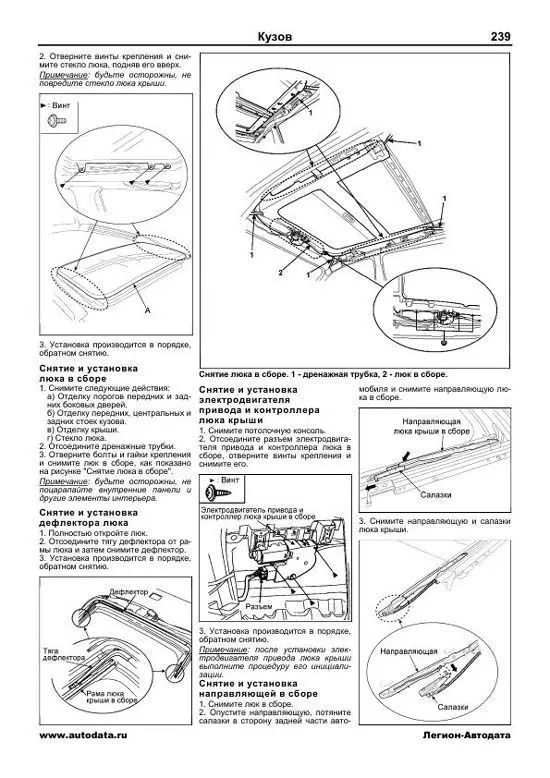

2. Отверните винты крепления и снимите стекло люка, подняв его вверх. Примечание: будьте осторожны, не повредите стекло люка крыши. 3. Установка производится в порядке, обратном снятию. Снятие и установка люка в сборе 1. Снимите следующие действия: а) Отделку порогов передних и задних боковых дверей. б) Отделку передних, центральных и задних стоек кузова. в) Отделку крыши. г) Стекло люка. 2. Отсоедините дренажные трубки. 3. Отверните болты и гайки крепления и снимите люк в сборе, как показано на рисунке "Снятие люка в сборе". Примечание: будьте осторожны, не поцарапайте внутренние панели и другие элементы интерьера. Снятие и установка дефлектора люка 1. Полностью откройте люк. 2. Отсоедините тягу дефлектора от рамы люка и затем снимите дефлектор. 3. Установка производится в порядке, обратном снятию. Снятие и установка электродвигателя привода и контроллера люка крыши 1. Снимите потолочную консоль. 2. Отсоедините разъем электродвигателя привода и контроллера люка в сборе, отверните винты крепления и снимите его. 3. Установка производится в порядке, обратном снятию. Примечание: после установки электродвигателя привода люка крыши выполните процедуру его инициализации. Снятие и установка направляющей в сборе 1. Снимите люк в сборе. 2. Опустите направляющую, потяните салазки в сторону задней части автомобиля и снимите направляющую люка в сборе. 3. Снимите направляющую и салазки люка крыши. Снятие люка в сборе. 1 дренажная трубка, 2 люк в сборе.
