Купить книгу по ремонту и эксплуатации Hyundai Matrix с 2001

Книга Hyundai Matrix с 2001, рестайлинг с 2008 бензин, каталог з/ч. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата

Увеличить обложку

Артикул: 4141 - назовите при заказе по телефону
Издательство: Легион-Aвтодата
ISBN: 978-5-88850-470-3
Число страниц: 376
Формат: А4
Переплет: Мягкий
Год выпуска: 2001-10/08
V бенз дв: 1.6; 1.8

Цена в интернет-магазине: 880 руб.

Есть в наличии

Количество:

В корзину

Книга Хендай Матрикс с 2001 c бензиновыми двигателями G4ED 1,6 л и G4GB 1,8 л. Включены рестайлинговые модели с 2008, каталог запчастей для технического обслуживания. Руководство по ремонту, устройству и техническому обслуживанию автомобиля.

В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию автомобилей Hyundai Matrix с 2001 года выпуска, оборудованных бензиновыми двигателями G4ED (1,6 л) и G4GB (1,8 л). Включены рестайлинговые модели с 2008 года.

Издание содержит руководство по эксплуатации, подробные сведения по техническому обслуживанию автомобиля и диагностике, ремонту и регулировке систем двигателя (в т.ч. систем впрыска топлива, зажигания, запуска и зарядки), рекомендации по регулировке и ремонту механических и автоматических коробок передач, элементов тормозной системы (включая ABS, EBD, TCS и ESP), рулевого управления и подвески.

Приведены инструкции по использованию самодиагностики системы управления двигателем, АКПП, антиблокировочной системой тормозов (ABS), системой электронного перераспределения тормозных усилий (EBD), противобуксовочной системой (TCS), системы курсовой устойчивости (ESР) и системы SRS, процедуры проверки параметров в разъемах электронных блоков управления различными системами.

Представлены подробные электросхемы (в т.ч. схемы по рестайлинговым моделям с 2008 г.); описание и проверка элементов электрооборудования.

Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости.

Приведены каталожные номера, необходимые для технического обслуживания автомобиля.

Скачать бесплатно PDF страницы книги по ремонту и обслуживанию Hyundai Matrix с 2001, рестайлинг с 2008 бензин

Купить книгу по ремонту и эксплуатации автомобиля Hyundai Matrix с 2001 с бензиновыми двигателями G4ED 1,6 л, G4GB 1,8 л, рестайлинг с 2008, каталог запчастей Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.

Посмотреть содержание

Идентификация	3
Номер двигателя	3
Идентификационный номер автомобиля (VIN)	3
Сокращения и условные обозначения	3
Сокращения	3
Условные обозначения	3
Общие инструкции по ремонту	3
Точки установки упоров гаражного домкрата и лап подъемника	4
Основные параметры автомобиля	4

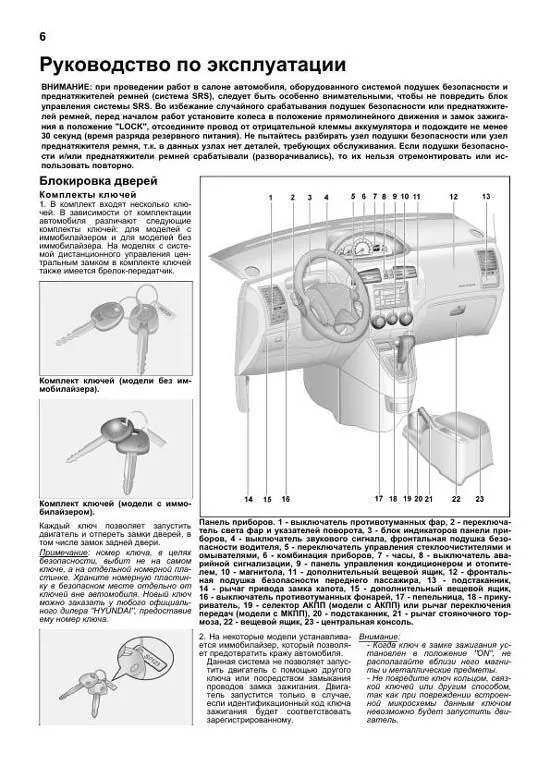

Руководство по эксплуатации	6
Блокировка дверей	6
Противоугонная система (модификации)	7
Одометр и счетчики пробега	8
Маршрутный компьютер (модификации)	8
Тахометр	9
Указатель количества топлива	9
Указатель температуры охлаждающей жидкости	9
Индикаторы блока индикаторов панели приборов	9
Часы	11
Стеклоподъёмники	11
Световая сигнализация на автомобиле	11
Система коррекции положения фар	12
Капот	13
Задняя дверь	13
Лючок заливной горловины топливного бака	13
Стеклоочистители и омыватели	13
Регулировка положения рулевого колеса	14
Управление зеркалами	14
Антиобледенитель щеток очистителя лобового стекла / обогреватель стекла задней двери	15
Сиденья	15
Подогрев передних сидений	16
Ремни безопасности	16
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS	18
Люк (модификации)	19
Управление отопителем и кондиционером	20
Магнитола - основные моменты эксплуатации	22
Разъем для подключения дополнительного оборудования	24
Прикуриватель	24
Стояночный тормоз	24
Антиблокировочная система тормозов (ABS)	24
Противобуксовочная система (TCS) (модификации)	25
Система курсовой устойчивости (ESP) (модификации)	25
Управление автомобилем с АКПП	25
Управление автомобилем с МКПП	26
Советы по вождению в различных условиях	27
Буксировка прицепа	27
Буксировка автомобиля	28
Запуск двигателя	28
Неисправности двигателя во время движения	30
Запасное колесо, домкрат и инструменты	31
Поддомкрачивание автомобиля	31
Замена колеса	31
Замена на "докатку"	32
Рекомендации по выбору шин	32
Проверка давления и состояния шин	33
Замена шин	34
Особенности эксплуатации алюминиевых дисков	34
Замена дисков колес	34
Индикаторы износа накладок тормозных колодок	34
Каталитический нейтрализатор и система выпуска	34
Предохранители	35
Замена ламп	37
Техническое обслуживание	38
Интервалы обслуживания	38
Меры безопасности при выполнении работ	38
Проверка уровня моторного масла	40
Замена моторного масла и фильтра	40
Проверка охлаждающей жидкости	42
Замена охлаждающей жидкости	42
Проверка воздушного фильтра	43
Проверка состояния аккумуляторной батареи	43
Проверка и очистка свечей зажигания	44
Проверка проводов высокого напряжения	45
Проверка частоты вращения холостого хода	45
Проверка угла опережения зажигания	45
Проверка давления конца такта сжатия	46
Проверка и регулировка ремней привода навесных агрегатов	46
Ремень привода ГРМ	47
Замена топливного фильтра	49
Проверка уровня жидкости в бачке гидросистемы усилителя рулевого управления	50
Проверка уровня жидкости тормозной системы и гидропривода сцепления	50
Проверка уровня масла в механической КПП	50
Замена масла в механической КПП	51
Проверка состояния и уровня рабочей жидкости АКПП	51
Замена рабочей жидкости АКПП	51
Проверка уровня жидкости для омывателей	51
Заправка системы кондиционирования	52
Замена салонного фильтра	52
Проверка эффективности стояночного тормоза	52
Передние дисковые тормоза	52
Задние барабанные тормоза	53
Дополнительные проверки	54
Каталожные номера оригинальных запасных частей	55
Двигатель G4ED (1,6 л) - механическая часть	57
Общая информация	57
Проверка гидрокомпенсаторов	57
Двигатель в сборе	58
Ремень привода ГРМ	59
Головка блока цилиндров	61
Блок цилиндров	63
Двигатель G4GB (1,8 л) - механическая часть	64
Общая информация	64
Проверка и регулировка зазоров в приводе клапанов	64
Двигатель в сборе	66
Ремень привода ГРМ	67
Головка блока цилиндров	68
Блок цилиндров	70
Двигатель - общие процедуры ремонта	71
Головка блока цилиндров	71
Блок цилиндров	74
Система охлаждения	82
Общая информация	82
Проверки и регулировки на автомобиле	82
Трубки и шланги системы охлаждения	83
Насос охлаждающей жидкости	83
Радиатор	84
Термостат	85
Система смазки	86
Общая информация	86
Проверки на автомобиле	86
Масляный насос и масляный поддон двигателя	86
Система впрыска топлива (MFI)	89
Общие правила при работе с электронной системой управления	89
Диагностика системы впрыска топлива	90
Общая информация	90
Поиск основных неисправностей по их признакам	91
Особенности проверки системы впрыска топлива	93
Стандартная схема поиска неисправностей с помощью тестера	93
Проверка индикатора неисправности "MIL" ("CHECK ENGINE")	93
Считывание кодов неисправностей	93
Стирание кодов неисправностей без тестера	94
Рекомендации к поиску неисправностей по кодам	94
Топливная система	105
Проверка работы топливного насоса	105
Проверка давления топлива	105
Форсунки	106
Замена топливного фильтра	107
Замена двухходового клапана (предохранительного клапана)	107
Замена датчика уровня топлива	107
Топливный бак	107
Система электронного управления двигателем	109
Датчик абсолютного давления во впускном коллекторе	109
Датчик температуры воздуха во впускном коллекторе	110
Датчик температуры охлаждающей жидкости	110
Датчик положения дроссельной заслонки	111
Датчик положения распределительного вала	111
Датчик положения коленчатого вала	111
Кислородный датчик	112
Форсунки	112
Сервопривод управления частотой вращения холостого хода	113
Датчик детонации	113
Цепь "массы" электронного блока управления двигателем	114
Электромагнитный клапан продувки адсорбера	114
Управляющее реле двигателя	114
Катушки зажигания	114
Топливный насос и реле топливного насоса	115
Датчик неровной дороги (датчик ускорения) (двигатель 1,6 л)	115
Корпус дроссельной заслонки	115
Трос педали акселератора и педаль акселератора	115
Поиск неисправностей системы зажигания по их признакам	116
Система зажигания	116
Система снижения токсичности	118
Система снижения токсичности ОГ	118
Система принудительной вентиляции картера	118
Система улавливания паров топлива	119
Поиск неисправностей по их признакам	120
Системы впуска и выпуска	121
Воздушный фильтр	121
Впускной коллектор	122
Выпускной коллектор	122
Трубы системы выпуска и глушитель	122
Система запуска	124
Общая информация	124
Проверки и регулировки	124
Стартер	125
Проверка системы блокировки стартера (система блокировки замка зажигания)	127
Система зарядки	128
Общая информация	128
Меры предосторожности	128
Проверка	128
Генератор	130
Сцепление	135
Поиск неисправностей по их признакам	135
Прокачка гидропривода сцепления	136
Педаль сцепления	136
Главный цилиндр гидропривода сцепления	137
Рабочий цилиндр гидропривода сцепления	137
Кожух сцепления и ведомый диск сцепления	138
Основные технические данные сцепления	139
Механическая коробка передач	140
Проверка и замена масла в МКПП	140
Замена сальника	140
Снятие и установка	140
Механизм переключения передач МКПП	141
Поиск неисправностей по их признакам	142
Автоматическая коробка передач	143
Общее описание	143
Планетарная коробка передач	143
Гидросистема управления	143
Электронная система управления	143
Предварительные операции	143
Проверка уровня и состояния рабочей жидкости в АКПП	143
Замена фильтра и рабочей жидкости АКПП	143
Замена сальников коробки передач	144
Проверка и регулировка троса управления АКПП и выключателя запрещения запуска	144
Регулировка сервопривода тормоза принудительного понижения передачи	144
Регулировка давления в основной магистрали	144
Регулировка пониженного давления	145
Диагностика АКПП	145
Поиск неисправностей АКПП	145
Считывание диагностических кодов неисправностей	146
Пояснения по работе системы самодиагностики	146
Поиск неисправностей АКПП	146
Указания к поиску неисправностей по их признакам	146
Поиск неисправностей по их признакам	146
Проверка гидротрансформатора на полностью заторможенном автомобиле (stall test)	150
Гидравлический тест	151
Дорожный тест	154
Проверка компонентов АКПП	155
Механизм управления коробкой передач	156
Коробка передач в сборе	158
Приводные валы	160
Поиск неисправностей по их признакам	160
Снятие	160
Проверка	160
Установка	161
Основные технические данные приводных валов	161
Подвеска	162
Предварительные проверки	162
Проверка и регулировка углов установки передних колес	162
Проверка и регулировка схождения	162
Проверка углов поворота передних колес	162
Проверка развала, продольного и поперечного наклона осей поворота	162
Проверка углов установки задних колес	163
Проверка и регулировка схождения	163
Проверка развала	163
Передняя подвеска	163
Ступица переднего колеса	163
Стойка передней подвески	165

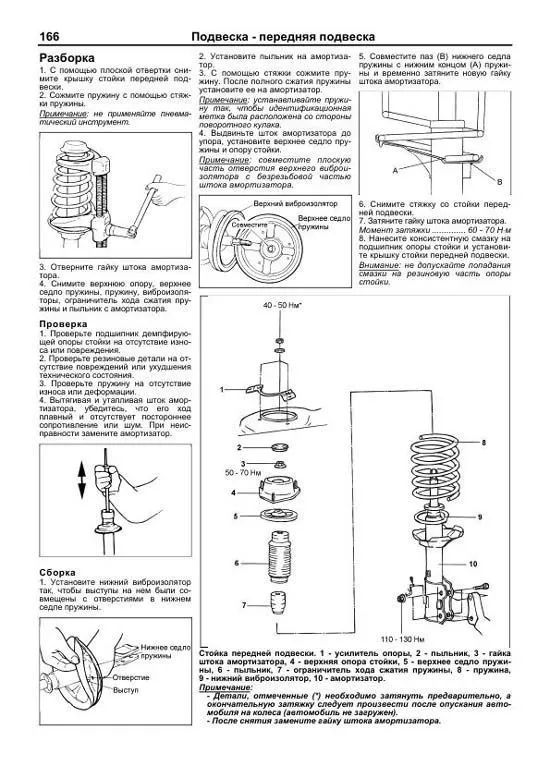

Разборка	166
Нижний рычаг	167
Стабилизатор поперечной устойчивости	168
Подрамник	169
Задняя подвеска	170
Ступица заднего колеса	170
Стойка задней подвески	170
Рычаги и балка задней подвески	171
Стабилизатор поперечной устойчивости	172
Основные технические данные подвески	172
Рулевое управление	173
Поиск неисправностей по их признакам	173
Технические операции на автомобиле	174
Проверка люфта рулевого колеса	174
Проверка момента начала вращения шаровых шарниров наконечников рулевых тяг	174
Проверка величины усилия при повороте рулевого колеса на неподвижном автомобиле	174
Проверка самостоятельного возврата рулевого колеса в среднее положение	174
Проверка натяжения ремня привода насоса усилителя рулевого управления	174
Проверка уровня жидкости в бачке системы усилителя рулевого управления (модели с гидроусилителем)	174
Проверка давления насоса усилителя рулевого управления	175
Прокачка системы усилителя рулевого управления	175
Рулевая колонка	175
Рулевой механизм	177

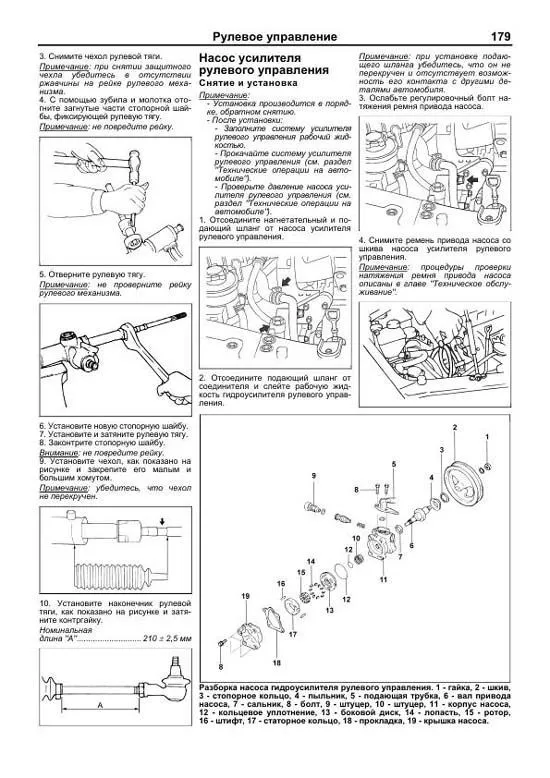

Насос усилителя рулевого управления	179
Основные технические данные рулевого управления	180
Тормозная система	181
Поиск неисправностей по их признакам	181
Проверки и регулировки	182
Проверка и регулировка педали тормоза	182
Проверка работы вакуумного усилителя тормозов без тестера	182
Прокачка тормозной системы (модели без системы ABS)	182
Прокачка тормозной системы (модели с системой ABS)	182
Проверка и регулировка хода рычага стояночного тормоза	183
Вакуумный усилитель тормозов	183
Магистрали тормозной системы	184
Педаль тормоза	184

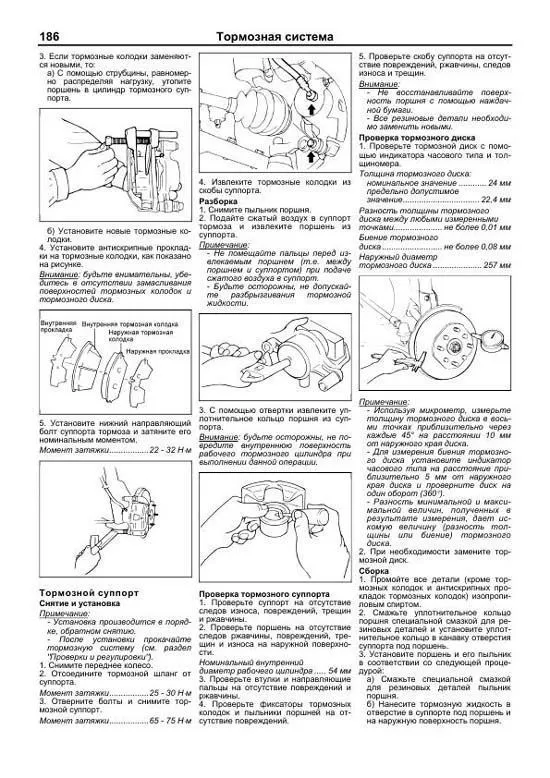

Передние дисковые тормоза	185
Главный тормозной цилиндр	187
Регулятор давления задних тормозов (модели без ABS)	187
Задние барабанные тормоза	188
Стояночный тормоз	189
Системы улучшения управляемости автомобиля (ABS, EBD и TCS)	190
Общая информация	190
Антиблокировочная система тормозов (ABS)	190
Электронная система распределения тормозных усилий (EBD)	190
Противобуксовочная система (TCS)	190
Поиск неисправностей	191
Некоторые явления при работе системы ABS	191
Проверка индикаторов ABS и EBD	191
Проверка индикатора TCS	191
Считывание кодов неисправностей с помощью тестера	191
Процедуры поиска неисправностей по кодам	191
Проверка с использованием функций "CURRENT DATA" и "ACTUATOR DRIVING" тестера	193
Проверка на выводах электронного блока управления ABS	193
Электронный блок управления ABS	195
Датчик частоты вращения колеса	195
Система курсовой устойчивости (ESP)	196
Общая информация	196
Поиск неисправностей	196
Диагностика отказов	196
Проверка неисправностей	196
Проверка индикатора "ESP"	196
Считывание кодов неисправностей с помощью тестера	197
Процедуры поиска неисправностей по кодам	197
Компоненты системы ESP	198
Кузов	200
Поиск неисправностей по их признакам	200
Капот	201
Задняя дверь	201
Передняя дверь	202
Задняя боковая дверь	204
Молдинги	205
Люк	205
Боковое зеркало заднего вида	207
Центральная консоль	207
Панель приборов	207
Отделка крыши	209
Отделка салона	209
Лобовое стекло	210
Стекло задней двери	212
Стекло задней боковины кузова	213
Передний бампер	214
Задний бампер	216
Переднее сиденье	217
Заднее сиденье	217
Ремни безопасности	217
Отопитель, кондиционер и система вентиляции	217
Меры безопасности и особенности технического обслуживания и ремонта	217
Общие меры безопасности	217
Замена компонентов системы	217
Работа с трубками, шлангами и соединениями	217
Поиск неисправностей	218
Причины неисправностей и методы их устранения	218
Основные проверки и регулировки	218
Подсоединение измерительного коллектора	218
Откачка хладагента из системы кондиционирования	218
Вакуумирование системы	219
Подготовка баллона с хладагентом к процедуре заправки системы	219
Заправка системы кондиционирования хладагентом (в газообразном состоянии)	219
Заправка системы кондиционирования хладагентом (в жидком состоянии)	220
Проверка эффективности работы кондиционера	220
Процедура возврата компрессорного масла в компрессор	220
Проверка количества и добавление компрессорного масла в систему	221
Определение мест утечек хладагента	221
Проверка системы с помощью измерительного коллектора	221
Компрессор	222
Конденсатор	224
Блок отопителя	224
Блок электровентилятора отопителя	226
Панель управления кондиционером и отопителем	226
Система безопасности (SRS)	228
Общая информация	228
Меры безопасности при эксплуатации и техническом обслуживании	228
Поиск неисправностей	230
Проверка работы индикатора системы SRS	230
Диагностика системы с помощью тестера	230
Диагностические коды и вероятные причины неисправностей	230
Проверка цепи компонента	230
Модуль подушки безопасности водителя и спиральный провод SRS	233
Модуль подушки безопасности пассажира	234
Ремень безопасности с преднатяжителем	235
Электрооборудование кузова	236
Поиск неисправностей по их признакам	236
Аудиосистема	240
Комбинированный переключатель	241
Звуковой сигнал	242
Центральный замок, система дистанционного управления центральным замком и противоугонная система	242
Боковые зеркала заднего вида с электроприводом	244
Стеклоподъемники с электроприводом	245
Система управления задержкой сигнала блокировки центрального замка и предупреждения о включенном освещении (ETACS)	246
Обогреватель заднего стекла	248
Комбинация приборов	250
Стеклоочистители и омыватели	252
Обогреватели сидений	254
Люк крыши с электроприводом	254
Система освещения	255
Иммобилайзер	258
Схемы электрооборудования	261
Пояснения к схемам электрооборудования	261
Как пользоваться схемами электрооборудования	261
Обозначения разъемов, соединений и компонентов	261
Маркировка разъемов	262
Маркировка проводов	262
Цветовая маркировка	262
Сокращения	262
Монтажные блоки	263
Монтажный блок в салоне	263
Монтажный блок в моторном отсеке	264
Схемы электрооборудования	265
Система электропитания	265
Цепи соединения с массой	270
Цепи монтажного блока в салоне	279
Системы запуска	285
Системы зарядки	286
Система управления двигателем G4ED	287
Система управления двигателем G4GB	291
Система управления электровентиляторами	295
Система электронного управления АКПП (G4ED)	296
Система электронного управления АКПП (G4GB)	298
Система управления задержкой сигнала блокировки центрального замка и предупреждения о включенном освещении (ETACS)	300
Комбинация приборов и блок индикаторов	302
Фары	307
Корректор фар	308
Передние габариты, задние габариты и подсветка номерного знака	309
Противотуманные фары и задние противотуманные фонари	311
Указатели поворота и аварийная сигнализация	313
Фонари заднего хода	315
Стоп-сигналы	316
Система наружного освещения в дневное время (DRL)	317
Лампы освещения салона	319
Подсветка	321
Очистители и омыватели лобового стекла	324
Очиститель и омыватель заднего стекла	326
Стеклоподъемники с электроприводом	327
Люк крыши с электроприводом	329
Боковые зеркала заднего вида с электроприводом	330
Система складывания боковых зеркал заднего вида	331
Отопитель и кондиционер с ручным управлением	332
Отопитель и кондиционер с автоматическим управлением	334
Обогреватель заднего стекла и обогреватели боковых зеркал заднего вида	337
Обогреватели передних сидений	339
Центральный замок	340
Система предупреждения о непристегнутом ремне безопасности и оставленном ключе в замке зажигания	343
Система определения скорости автомобиля	344
Антиблокировочная система тормозов (ABS) и противобуксовочная система (TCS)	346
Система стабилизации курсовой устойчивости (ESP), антиблокировочная система тормозов (ABS), противобуксовочная система (TCL)	348
Система пассивной безопасности (SRS)	350
Система иммобилайзера	351
Аудиосистема	352
Звуковой сигнал	353
Цепи диагностических и сервисных разъемов	354
Прикуриватель и разъемы для подключения дополнительного оборудования	356
Разъемы	357
Перемычки	359
Расположение компонентов	360

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Руководство по эксплуатации ":

Блокировка дверей Комплекты ключей 1. В комплект входят несколько ключей. В зависимости от комплектации автомобиля различают следующие комплекты ключей: для моделей с иммобилайзером и для моделей без иммобилайзера. На моделях с системой дистанционного управления центральным замком в комплекте ключей также имеется брелок-передатчик. Комплект ключей (модели без иммобилайзера). Комплект ключей (модели с иммобилайзером). Каждый ключ позволяет запустить двигатель и отпереть замки дверей, в том числе замок задней двери. Примечание: номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке. Храните номерную пластинку в безопасном месте отдельно от ключей вне автомобиля. Новый ключ можно заказать у любого официального дилера "HYUNDAI", предоставив ему номер ключа. 2. На некоторые модели устанавливается иммобилайзер, который позволяет предотвратить кражу автомобиля. Данная система не позволяет запустить двигатель с помощью другого ключа или посредством замыкания проводов замка зажигания. Двигатель запустится только в случае, если идентификационный код ключа зажигания будет соответствовать зарегистрированному. Внимание: Когда ключ в замке зажигания установлен в положение "ON", не располагайте вблизи него магниты и металлические предметы. Не повредите ключ кольцом, связкой ключей или другим способом, так как при повреждении встроенной микросхемы данным ключом невозможно будет запустить двигатель. Руководство по эксплуатации Панель приборов. 1 выключатель противотуманных фар, 2 переключатель света фар и указателей поворота, 3 блок индикаторов панели приборов, 4 выключатель звукового сигнала, фронтальная подушка безопасности водителя, 5 переключатель управления стеклоочистителями и омывателями, 6 комбинация приборов, 7 часы, 8 выключатель аварийной сигнализации, 9 панель управления кондиционером и отопителем, 10 магнитола, 11 дополнительный вещевой ящик, 12 фронтальная подушка безопасности переднего пассажира, 13 подстаканник, 14 рычаг привода замка капота, 15 дополнительный вещевой ящик, 16 выключатель противотуманных фонарей, 17 пепельница, 18 прикуриватель, 19 селектор АКПП (модели с АКПП) или рычаг переключения передач (модели с МКПП), 20 подстаканник, 21 рычаг стояночного тормоза, 22 вещевой ящик, 23 центральная консоль. ВНИМАНИЕ: при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS. Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней, перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 30 секунд (время разряда резервного питания). Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, т.к. в данных узлах нет деталей, требующих обслуживания. Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно.

Пример текста из раздела " Подвеска передняя подвеска ":

Разборка 1. С помощью плоской отвертки снимите крышку стойки передней подвески. 2. Сожмите пружину с помощью стяжки пружины. Примечание: не применяйте пневматический инструмент. 3. Отверните гайку штока амортизатора. 4. Снимите верхнюю опору, верхнее седло пружины, пружину, виброизоляторы, ограничитель хода сжатия пружины и пыльник с амортизатора. Проверка 1. Проверьте подшипник демпфирующей опоры стойки на отсутствие износа или повреждения. 2. Проверьте резиновые детали на отсутствие повреждений или ухудшения технического состояния. 3. Проверьте пружину на отсутствие износа или деформации. 4. Вытягивая и утапливая шток амортизатора, убедитесь, что его ход плавный и отсутствует постороннее сопротивление или шум. При неисправности замените амортизатор. Сборка 1. Установите нижний виброизолятор так, чтобы выступы на нем были совмещены с отверстиями в нижнем седле пружины. 2. Установите пыльник на амортизатор. 3. С помощью стяжки сожмите пружину. После полного сжатия пружины установите ее на амортизатор. Примечание: устанавливайте пружину так, чтобы идентификационная метка была расположена со стороны поворотного кулака. 4. Выдвиньте шток амортизатора до упора, установите верхнее седло пружины и опору стойки. Примечание: совместите плоскую часть отверстия верхнего виброизолятора с безрезьбовой частью штока амортизатора. 5. Совместите паз (В) нижнего седла пружины с нижним концом (А) пружины и временно затяните новую гайку штока амортизатора. 6. Снимите стяжку со стойки передней подвески. 7. Затяните гайку штока амортизатора. Момент затяжки .............. 60 70 Н ?м 8. Нанесите консистентную смазку на подшипник опоры стойки и установите крышку стойки передней подвески. Внимание: не допускайте попадания смазки на резиновую часть опоры стойки.

Пример текста из раздела " Рулевое управление ":

3. Снимите чехол рулевой тяги. Примечание: при снятии защитного чехла убедитесь в отсутствии ржавчины на рейке рулевого механизма. 4. С помощью зубила и молотка отогните загнутые части стопорной шайбы, фиксирующей рулевую тягу. Примечание: не повредите рейку. 5. Отверните рулевую тягу. Примечание: не проверните рейку рулевого механизма. 6. Установите новую стопорную шайбу. 7. Установите и затяните рулевую тягу. 8. Законтрите стопорную шайбу. Внимание: не повредите рейку. 9. Установите чехол, как показано на рисунке и закрепите его малым и большим хомутом. Примечание: убедитесь, что чехол не перекручен. 10. Установите наконечник рулевой тяги, как показано на рисунке и затяните контргайку. Номинальная длина "А"............................ 210 ? 2,5 мм Насос усилителя рулевого управления Снятие и установка Примечание: Установка производится в порядке, обратном снятию. После установки: Заполните систему усилителя рулевого управления рабочий жидкостью. Прокачайте систему усилителя рулевого управления (см. раздел "Технические операции на автомобиле"). Проверьте давление насоса усилителя рулевого управления (см. раздел "Технические операции на автомобиле"). 1. Отсоедините нагнетательный и подающий шланг от насоса усилителя рулевого управления. 2. Отсоедините подающий шланг от соединителя и слейте рабочую жидкость гидроусилителя рулевого управления. Примечание: при установке подающего шланга убедитесь, что он не перекручен и отсутствует возможность его контакта с другими деталями автомобиля. 3. Ослабьте регулировочный болт натяжения ремня привода насоса. 4. Снимите ремень привода насоса со шкива насоса усилителя рулевого управления. Примечание: процедуры проверки натяжения ремня привода насоса описаны в главе "Техническое обслуживание".

Пример текста из раздела " Тормозная система ":

3. Если тормозные колодки заменяются новыми, то: а) С помощью струбцины, равномерно распределяя нагрузку, утопите поршень в цилиндр тормозного суппорта. б) Установите новые тормозные колодки. 4. Установите антискрипные прокладки на тормозные колодки, как показано на рисунке. Внимание: будьте внимательны, убедитесь в отсутствии замасливания поверхностей тормозных колодок и тормозного диска. 5. Установите нижний направляющий болт суппорта тормоза и затяните его номинальным моментом. Момент затяжки.................22 32 Н ?м Тормозной суппорт Снятие и установка Примечание: Установка производится в порядке, обратном снятию. После установки прокачайте тормозную систему (см. раздел "Проверки и регулировки"). 1. Снимите переднее колесо. 2. Отсоедините тормозной шланг от суппорта. Момент затяжки.................25 30 Н ?м 3. Отверните болты и снимите тормозной суппорт. Момент затяжки.................65 75 Н ?м 4. Извлеките тормозные колодки из скобы суппорта. Разборка 1. Снимите пыльник поршня. 2. Подайте сжатый воздух в суппорт тормоза и извлеките поршень из суппорта. Примечание: Не помещайте пальцы перед извлекаемым поршнем (т.е. между поршнем и суппортом) при подаче сжатого воздуха в суппорт. Будьте осторожны, не допускайте разбрызгивания тормозной жидкости. 3. С помощью отвертки извлеките уплотнительное кольцо поршня из суппорта. Внимание: будьте осторожны, не повредите внутреннюю поверхность рабочего тормозного цилиндра при выполнении данной операции. Проверка тормозного суппорта 1. Проверьте суппорт на отсутствие следов износа, повреждений, трещин и ржавчины. 2. Проверьте поршень на отсутствие следов ржавчины, повреждений, трещин и износа на наружной поверхности. Номинальный внутренний диаметр рабочего цилиндра ..... 54 мм 3. Проверьте втулки и направляющие пальцы на отсутствие повреждений и ржавчины. 4. Проверьте фиксаторы тормозных колодок и пыльники поршней на отсутствие повреждений. 5. Проверьте скобу суппорта на отсутствие повреждений, ржавчины, следов износа и трещин. Внимание: Не восстанавливайте поверхность поршня с помощью наждачной бумаги. Все резиновые детали необходимо заменить новыми. Проверка тормозного диска 1. Проверьте тормозной диск с помощью индикатора часового типа и толщиномера. Толщина тормозного диска: номинальное значение ............ 24 мм предельно допустимое значение................................. 22,4 мм Разность толщины тормозного диска между любыми измеренными точками..................... не более 0,01 мм Биение тормозного диска.......................... не более 0,08 мм Наружный диаметр тормозного диска ..................... 257 мм Примечание: Используя микрометр, измерьте толщину тормозного диска в восьми точках приблизительно через каждые 45° на расстоянии 10 мм от наружного края диска. Для измерения биения тормозного диска установите индикатор часового типа на расстояние приблизительно 5 мм от наружного края диска и проверните диск на один оборот (360 ?). Разность минимальной и максимальной величин, полученных в результате измерения, дает искомую величину (разность толщины или биение) тормозного диска. 2. При необходимости замените тормозной диск. Сборка 1. Промойте все детали (кроме тормозных колодок и антискрипных прокладок тормозных колодок) изопропиловым спиртом. 2. Смажьте уплотнительное кольцо поршня специальной смазкой для резиновых деталей и установите уплотнительное кольцо в канавку отверстия суппорта под поршень. 3. Установите поршень и его пыльник в соответствии со следующей процедурой: а) Смажьте специальной смазкой для резиновых деталей пыльник поршня. б) Нанесите тормозную жидкость в отверстие в суппорте под поршень и на наружную поверхность поршня.

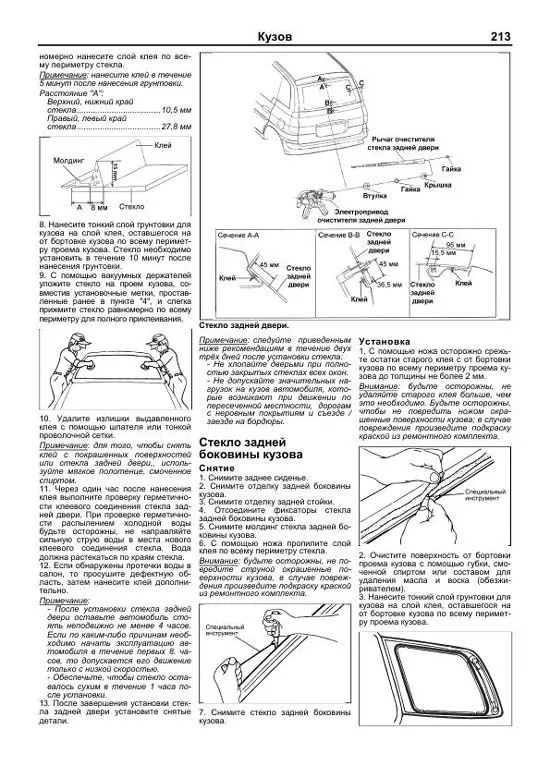

Пример текста из раздела " Кузов ":

Примечание: нанесите клей в течение 5 минут после нанесения грунтовки. Расстояние "А": Верхний, нижний край стекла....................................10,5 мм Правый, левый край стекла....................................27,8 мм 8. Нанесите тонкий слой грунтовки для кузова на слой клея, оставшегося на от бортовке кузова по всему периметру проема кузова. Стекло необходимо установить в течение 10 минут после нанесения грунтовки. 9. С помощью вакуумных держателей уложите стекло на проем кузова, совместив установочные метки, проставленные ранее в пункте "4", и слегка прижмите стекло равномерно по всему периметру для полного приклеивания. 10. Удалите излишки выдавленного клея с помощью шпателя или тонкой проволочной сетки. Примечание: для того, чтобы снять клей с покрашенных поверхностей или стекла задней двери,, используйте мягкое полотенце, смоченное спиртом. 11. Через один час после нанесения клея выполните проверку герметичности клеевого соединения стекла задней двери. При проверке герметичности распылением холодной воды будьте осторожны, не направляйте сильную струю воды в места нового клеевого соединения стекла. Вода должна растекаться по краям стекла. 12. Если обнаружены протечки воды в салон, то просушите дефектную область, затем нанесите клей дополнительно. Примечание: После установки стекла задней двери оставьте автомобиль стоять неподвижно не менее 4 часов. Если по каким-либо причинам необходимо начать эксплуатацию автомобиля в течение первых 8. часов, то допускается его движение только с низкой скоростью. Обеспечьте, чтобы стекло оставалось сухим в течение 1 часа после установки. 13. После завершения установки стекла задней двери установите снятые детали. Примечание: следуйте приведенным ниже рекомендациям в течение двух трёх дней после установки стекла: Не хлопайте дверьми при полностью закрытых стеклах всех окон. Не допускайте значительных нагрузок на кузов автомобиля, которые возникают при движении по пересеченной местности, дорогам с неровным покрытиям и съезде / заезде на бордюры. Стекло задней боковины кузова Снятие 1. Снимите заднее сиденье. 2. Снимите отделку задней боковины кузова. 3. Снимите отделку задней стойки. 4. Отсоедините фиксаторы стекла задней боковины кузова. 5. Снимите молдинг стекла задней боковины кузова. 6. С помощью ножа пропилите слой клея по всему периметру стекла. Внимание: будьте осторожны, не повредите струной окрашенные поверхности кузова, в случае повреждения произведите подкраску краской из ремонтного комплекта. 7. Снимите стекло задней боковины кузова. Установка 1. С помощью ножа осторожно срежьте остатки старого клея с от бортовки кузова по всему периметру проема кузова до толщины не более 2 мм. Внимание: будьте осторожны, не удаляйте старого клея больше, чем это необходимо. Будьте осторожны, чтобы не повредить ножом окрашенные поверхности кузова; в случае повреждения произведите подкраску краской из ремонтного комплекта. 2. Очистите поверхность от бортовки проема кузова с помощью губки, смоченной спиртом или составом для удаления масла и воска (обезжиривателем). 3. Нанесите тонкий слой грунтовки для кузова на слой клея, оставшегося на от бортовке кузова по всему периметру проема кузова. Стекло задней двери.
