Купить книгу по ремонту и эксплуатации Kia Spectra 2005-2009, Shuma 2001-2004

Книга Kia Spectra 2005-2009, Shuma 2001-2004 бензин, электросхемы. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата

Увеличить обложку

Артикул: 4037 - назовите при заказе по телефону
Издательство: Легион-Aвтодата
ISBN: 978-5-88850-464-2
Число страниц: 272
Формат: А4
Переплет: Мягкий
Год выпуска: 2001-09
V бенз дв: 1.6

Цена в интернет-магазине: 975 руб.

Книга Киа Спектра 2005-2009, Шума 2001-2004 с бензиновым двигателем 1.6. Электросхемы. Руководство по ремонту, устройству и техническому обслуживанию автомобиля.

В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию автомобилей Kia Spectra/Shuma, оборудованных бензиновым двигателем 1,6 л.

Издание содержит руководство по эксплуатации, подробные сведения по техническому обслуживанию автомобиля и диагностике, ремонту и регулировке систем двигателя (в. т.ч. систем впрыска топлива, зажигания, запуска и зарядки), рекомендации по регулировке и ремонту механических и автоматических коробок передач, элементов тормозной системы (включая ABS), рулевого управления и подвески.

Приведены инструкции по использованию самодиагностики системы управления двигателем, АКПП, антиблокировочной системой тормозов (ABS) и системы SRS, процедуры проверки параметров в разъемах электронных блоков управления различными системами.

Представлены подробные электросхемы; описание и проверка элементов электрооборудования.

Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости.

Скачать бесплатно PDF страницы книги по ремонту и обслуживанию Kia Spectra 2005-2009, Shuma 2001-2004

Купить книгу по ремонту и эксплуатации автомобиля Kia Spectra 2005-2009, Shuma 2001-2004 c бензиновым двигателем 1.6, электросхемы Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.

Посмотреть содержание

Идентификация	3
Идентификационный номер автомобиля (VIN)	3
Номер двигателя	3
Технические характеристики двигателей	3
Сокращения и условные обозначения	3
Сокращения	3
Условные обозначения	3
Общие инструкции по ремонту	3
Точки установки упоров гаражного домкрата и лап подъемника	4
Основные параметры автомобиля	5

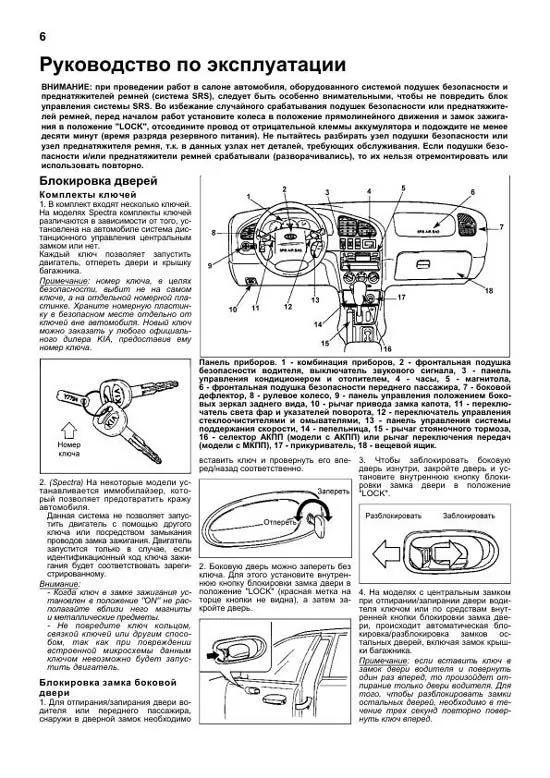

Руководство по эксплуатации	6
Блокировка дверей	6
Одометр и счетчики пробега	7
Тахометр	7
Указатель количества топлива	7
Указатель температуры охлаждающей жидкости	7
Индикаторы комбинации приборов	8
Часы	10
Стеклоподъёмники	10
Световая сигнализация на автомобиле	10
Регулировка яркости подсветки комбинации приборов	11
Капот	11
Крышка багажника	11
Лючок заливной горловины топливного бака	12
Управление стеклоочистителями и омывателями	12
Регулировка положения рулевого колеса	13
Управление зеркалами	13
Обогреватель заднего стекла	13
Сиденья	13
Обогреватель передних сидений	14
Ремни безопасности	14
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS	16
Система поддержания скорости (модификации)	17
Управление отопителем и кондиционером	17
Прикуриватель	18
Стояночный тормоз	18
Управление автомобилем с АКПП	18
Управление автомобилем с МКПП	19
Антиблокировочная система тормозов (ABS)	19
Советы по вождению в различных условиях	20
Буксировка автомобиля	20
Запуск двигателя	21
Неисправности двигателя во время движения	23
Запасное колесо, домкрат и инструменты	23
Поддомкрачивание автомобиля	23
Замена колеса	24
Рекомендации по выбору шин	24
Проверка давления и состояния шин	25
Замена шин	26
Особенности эксплуатации алюминиевых дисков	26
Замена дисков колес	26
Индикаторы износа накладок тормозных колодок	26
Каталитический нейтрализатор и система выпуска	26
Предохранители	27
Замена ламп	29
Техническое обслуживание	32
Периодичности технического обслуживания	32
Интервалы обслуживания	32
Меры безопасности при выполнении работ	32
Проверка уровня моторного масла	34
Замена моторного масла и фильтра	34
Проверка охлаждающей жидкости	35
Замена охлаждающей жидкости	35
Проверка воздушного фильтра	36
Проверка состояния аккумуляторной батареи	36
Проверка и очистка свечей зажигания	37
Проверка проводов высокого напряжения	38
Проверка частоты вращения холостого хода	38
Проверка угла опережения зажигания	38
Проверка давления конца такта сжатия	38
Проверка и регулировка ремней привода навесных агрегатов	39
Проверка состояния ремня привода ГРМ	40
Замена топливного фильтра линии высокого давления	40
Проверка уровня масла в механической КПП	40
Замена масла в механической КПП	40
Проверка состояния и уровня масла в АКПП	41
Замена рабочей жидкости АКПП (методом частичной замены)	41
Аппаратная замена рабочей жидкости АКПП	41
Проверка уровня жидкости омывателя	41
Заправка системы кондиционирования	41
Замена салонного фильтра	41
Проверка уровня жидкости в бачке гидросистемы усилителя рулевого управления	42
Проверка уровня тормозной жидкости	42
Проверка эффективности стояночного тормоза	42
Передние тормоза	42

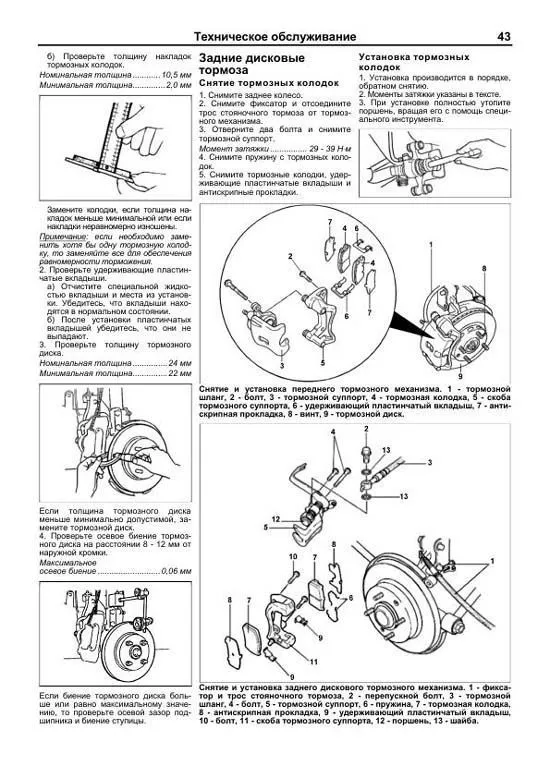

Задние дисковые тормоза	43
Задние барабанные тормозные механизмы	44
Дополнительные проверки	45
Двигатель - механическая часть	46
Проверка и регулировка тепловых зазоров в приводе клапанов	46
Ремень привода ГРМ	46
Двигатель в сборе	47
Головка блока цилиндров	50
Блок цилиндров	51
Передний сальник коленчатого вала	51
Задний сальник коленчатого вала	51
Основные технические данные двигателя	52
Спецификации	52
Моменты затяжки резьбовых соединений	52
Двигатель - общие процедуры ремонта	53
Головка блока цилиндров	53
Блок цилиндров	56
Система охлаждения	62
Проверка уровня и замена охлаждающей жидкости	62
Проверка отсутствия утечек охлаждающей жидкости	62
Крышка радиатора	62
Радиатор	62
Насос охлаждающей жидкости	62
Термостат	62
Электродвигатель вентилятора системы охлаждения	63
Основные технические данные системы охлаждения	63
Спецификации	63
Моменты затяжки резьбовых соединений	63
Система смазки	64
Меры предосторожности при работе с маслами	64
Моторное масло и фильтр	64
Проверка давления масла	64
Масляный поддон	64
Масляный насос	65
Основные технические данные системы смазки	66
Спецификации	66
Моменты затяжки резьбовых соединений	66
Система впрыска топлива	67
Общие правила при работе с электронной системой управления	67
Меры предосторожности	67
Проверка разъемов	67
Проверка электропроводки	67
Проверка цепи при перегорании предохранителя	68
Поиск периодически возникающих неисправностей	68
Диагностика системы впрыска топлива	68
Общая информация	68
Проверка с помощью осциллографа	78
Топливная система	78
Меры предосторожности при работе с топливной системой	78
Проверка давления топлива	78
Проверка форсунок	79
Топливный бак	79
Реле топливного насоса	79
Система электронного управления	79
Датчик массового расхода воздуха	79
Датчик положения дроссельной заслонки	80
Кислородный датчик	80
Датчик детонации	80
Главное реле	80
Система снижения токсичности	80
Система принудительной вентиляции картера	80
Система улавливания паров топлива	80
Система зажигания	81
Катушки зажигания	81
Система запуска	82
Общая информация	82
Стартер	82
Система зарядки	84
Общая информация	84
Меры предосторожности при обслуживании	84
Проверка системы	84
Генератор	85
Сцепление	87
Проверка уровня рабочей жидкости сцепления	87
Прокачка гидропривода выключения сцепления	87
Педаль сцепления	87
Главный цилиндр привода выключения сцепления	88
Рабочий цилиндр привода выключения сцепления	88
Сцепление в сборе	89
Основные технические данные сцепления	91
Спецификации	91
Механическая коробка передач	92
Проверка уровня и замена масла в МКПП	92
Замена сальника приводного вала	92
Механизм выбора и переключения передач	93
Коробка передач	94
Автоматическая коробка передач	98
Проверка уровня и замена рабочей жидкости АКПП	98
Диагностика	98
Считывание кодов неисправностей	98
Стирание кодов неисправностей	98
Проверка механических систем КПП	98
Проверка давления в основной магистрали	98
Тест на полностью заторможенном автомобиле (Stall test)	101
Проверка времени включения передачи	103
Поиск неисправностей по их признакам	103
Проверка элементов электрической части системы управления	105
Проверка индикатора "O/D OFF"	105
Проверка выключателя запрещения запуска	105
Проверка электромагнитного клапана управления переключением	105
Проверка датчика температуры рабочей жидкости АКПП	106
Проверка электронного блока управления АКПП	106
Блок клапанов	106
Охладитель рабочей жидкости	108
Механизм переключения передач	108
Коробка передач	110
Замена сальника	110
Снятие и установка	110
Проверка гидротрансформатора	112
Приводные валы	113
Приводные валы	113
Подвеска	115
Предварительные проверки	115
Замена шин	115
Проверка и регулировка углов установки передних колес	115
Проверка и регулировка углов поворота колес	115
Проверка и регулировка развала и продольного наклона оси поворота	116
Проверка и регулировка схождения	116
Проверка углов установки задних колес	116
Проверка и регулировка схождения	116

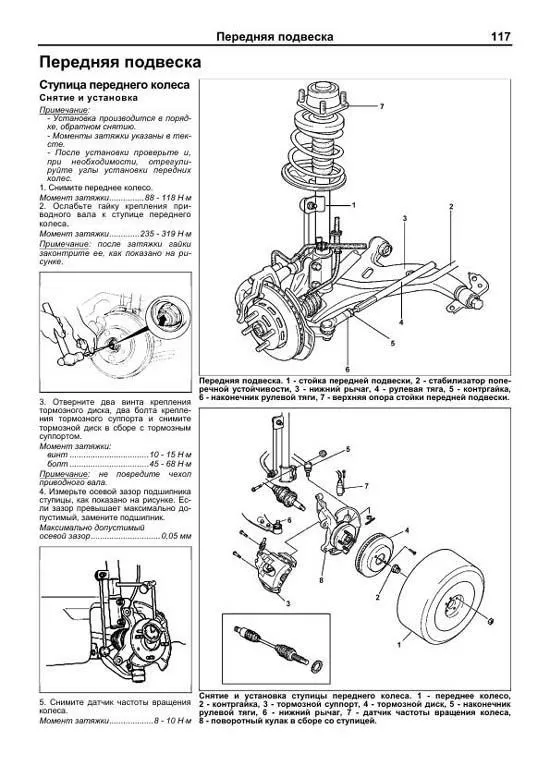

Передняя подвеска	117
Ступица переднего колеса	117
Стойка передней подвески	119
Нижний рычаг	120
Стабилизатор поперечной устойчивости	121
Задняя подвеска	122
Ступица и цапфа заднего колеса	122
Стойка задней подвески	123
Стабилизатор поперечной устойчивости	124
Продольная тяга	125
Поперечная балка	125
Основные технические данные подвески	126
Спецификации	126
Моменты затяжки резьбовых соединений	126
Рулевое управление	127
Прокачка системы усилителя рулевого управления (модели с усилителем)	127
Предварительные проверки	127
Проверка уровня рабочей жидкости усилителя рулевого управления (модели с усилителем)	127
Проверка отсутствия утечек рабочей жидкости (модели с усилителем)	127
Удаление воздуха из гидросистемы усилителя рулевого управления (модели с усилителем)	127
Проверка давления рабочей жидкости (модели с усилителем)	127
Проверка люфта рулевого колеса	128
Проверка ненадежного крепление или люфта рулевого колеса	128
Проверка усилия на рулевом колесе	128
Рулевая колонка	128
Рулевые тяги	129
Рулевой механизм	129
Насос усилителя рулевого управления (модели с усилителем)	131
Тормозная система	133
Проверка уровня тормозной жидкости	133
Прокачка тормозной системы	133
Педаль тормоза	133
Главный тормозной цилиндр	134
Вакуумный усилитель тормозов	134
Передние тормозные механизмы	136

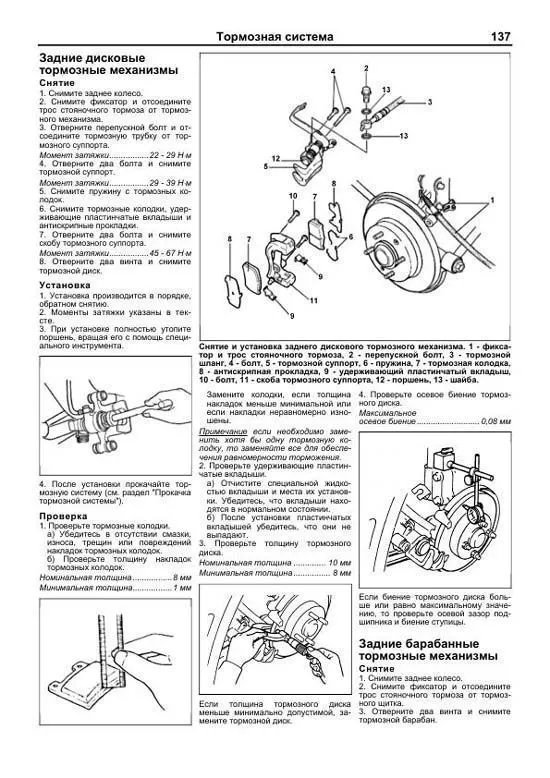

Задние дисковые тормозные механизмы	137
Задние барабанные тормозные механизмы	137
Стояночный тормоз	138
Антиблокировочная система тормозов (ABS) и электронная система распределения тормозных усилий (EBD)	140
Общая информация	140
Антиблокировочная система тормозов (ABS)	140
Электронная система распределения тормозных усилий (EBD)	140
Поиск неисправностей	141
Некоторые явления при работе системы ABS	141
Проверка индикаторов "ABS" и "EBD"	141
Считывание и стирание кодов неисправностей с помощью тестера	142
Процедуры поиска неисправностей по кодам	142

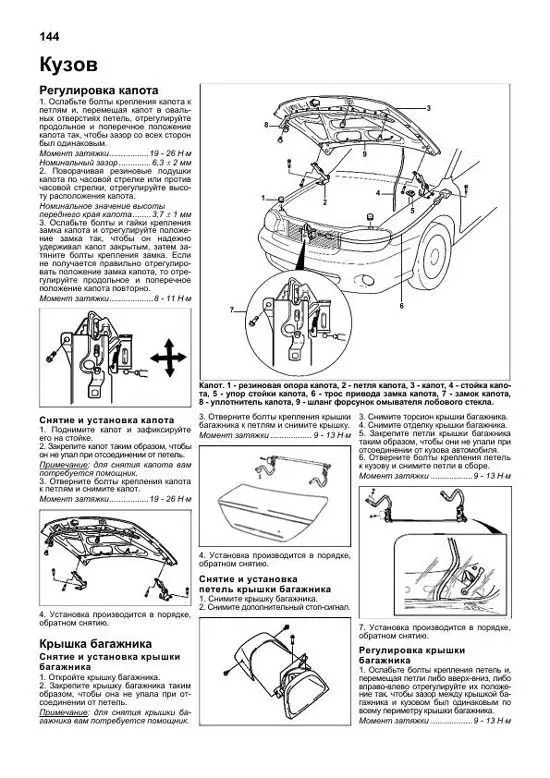

Кузов	144
Регулировка капота	144
Крышка багажника	144
Передняя дверь	145
Задняя боковая дверь	147
Панель приборов	148
Отделка салона	150
Отделка крыши	151
Передний бампер	152
Задний бампер	153
Переднее сиденье	153
Заднее сиденье	154
Ремни безопасности	154
Отопитель, кондиционер и система вентиляции	156
Меры безопасности и особенности технического обслуживания и ремонта	156
Общие меры безопасности	156
Замена компонентов системы	156
Работа с трубками, шлангами и соединениями	157
Поиск неисправностей	157
Основные проверки и регулировки	157
Подсоединение измерительного коллектора	157
Откачка хладагента из системы кондиционирования	157
Вакуумирование системы	158
Подготовка баллона с хладагентом к процедуре заправки системы	158
Заправка системы кондиционирования хладагентом (в газообразном состоянии)	158
Заправка системы кондиционирования хладагентом (в жидком состоянии)	159
Определение мест утечек хладагента	159
Процедура возврата компрессорного масла в компрессор	159
Проверка количества и добавление компрессорного масла в систему	159
Компрессор и электромагнитная муфта	160
Конденсатор, электровентилятор конденсатора и ресивер-осушитель	160
Блок отопителя и блок электровентилятора отопителя	162
Проверка электрических элементов	162
Проверка реле электродвигателя вентилятора отопителя	162
Проверка переключателя скорости вращения электровентилятора отопителя	162
Проверка резистора электродвигателя вентилятора отопителя	162
Проверка реле электродвигателя вентилятора конденсатора	163
Проверка реле электромагнитной муфты компрессора кондиционера	163
Проверка выключателя по давлению хладагента	163
Проверка датчика температуры воздуха за испарителем	163
Проверка сервоприводов блока отопителя	163
Основные технические данные	163
Моменты затяжки резьбовых соединений	163
Система безопасности (SRS)	164
Меры предосторожности при эксплуатации и проведении ремонтных работ	164
Подушки безопасности	164
Электронный блок управления SRS	165
Диагностика системы пассивной безопасности	165
Электрооборудование кузова	168
Поиск неисправностей по их признакам	168
Аудиосистема	168
Звуковой сигнал	169
Индикаторы и указатели	169
Центральный замок	170
Боковые зеркала заднего вида с электроприводом	170
Стеклоподъемники с электроприводом	170
Обогреватель заднего стекла	170
Очиститель и омыватель лобового стекла	172
Система освещения	173
Иммобилайзер	174
Схемы электрооборудования	176
Пояснения к схемам электрооборудования	176
Как пользоваться схемами электрооборудования	176
Обозначения разъемов, соединений и компонентов	176
Маркировка разъемов	177
Маркировка проводов	177
Цветовая маркировка	177
Маркировка проводки	177
Сокращения	179
Монтажные блоки	179
Расположение компонентов	179
Монтажный блок в салоне	179
Монтажный блок в моторном отсеке	179
Схемы электрооборудования	181
Распределение электропитания	181
Точки заземления	182
Система запуска двигателя и система зарядки	184
Система управления двигателем (модели с двигателем 1,6 л)	186
Система управления электровентиляторами	198
Индикаторы на комбинации приборов	200
Очиститель и омыватель лобового и заднего стекла	206
Подрулевой комбинированный переключатель и фары	208
Противотуманные фары, передние габариты и указатели поворота	210
Фонари заднего хода, подсветка номерного знака, задние габариты и дополнительный габарит (модели седан)	212
Фонари заднего хода, подсветка номерного знака, задние габариты и дополнительный габарит (модели хэтчбек)	214
Система наружного освещения в дневное время (DRL)	216
Противотуманные фонари, система коррекции направления света фар	218
Указатели поворота и аварийная сигнализация	220
Звуковой сигнал, стоп-сигналы и фонари заднего хода	222
Отопитель и кондиционер с ручным управлением	224
Система управления АКПП	228
Система управления АКПП и система блокировки селектора АКПП	230
Система управления задержкой сигнала блокировки центрального замка и предупреждения о включенном освещении (ETACS), освещение салона и багажного отделения	232
Система управления задержкой сигнала блокировки центрального замка и предупреждения о включенном освещении (ETACS), прикуриватель и обогреватель заднего стекла	234
Приемник системы дистанционного управления центральным замком и реле аварийной сигнализации	236
Система иммобилайзера	238
Лампы подсветки	240
Аудиосистема и часы	244
Стеклоподъемники с электроприводом	246
Центральный замок	248
Боковые зеркала заднего вида с электроприводом	250
Люк крыши с электроприводом	252
Антиблокировочная система тормозов (ABS)	254
Подогреватели передних сидений	256
Система безопасности (SRS)	258
Диагностический разъем и универсальный сервисный разъем	260
Разъемы проводки электрооборудования	262

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Руководство по эксплуатации ":

Блокировка дверей Комплекты ключей 1. В комплект входят несколько ключей. На моделях Spectra комплекты ключей различаются в зависимости от того, установлена на автомобиле система дистанционного управления центральным замком или нет. Каждый ключ позволяет запустить двигатель, отпереть двери и крышку багажника. Примечание: номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке. Храните номерную пластинку в безопасном месте отдельно от ключей вне автомобиля. Новый ключ можно заказать у любого официального дилера KIA, предоставив ему номер ключа. 2. (Spectra) На некоторые модели устанавливается иммобилайзер, который позволяет предотвратить кражу автомобиля. Данная система не позволяет запустить двигатель с помощью другого ключа или посредством замыкания проводов замка зажигания. Двигатель запустится только в случае, если идентификационный код ключа зажигания будет соответствовать зарегистрированному. Внимание: Когда ключ в замке зажигания установлен в положение "ON" не располагайте вблизи него магниты и металлические предметы. Не повредите ключ кольцом, связкой ключей или другим способом, так как при повреждении встроенной микросхемы данным ключом невозможно будет запустить двигатель. Блокировка замка боковой двери 1. Для отпирания/запирания двери водителя или переднего пассажира, снаружи в дверной замок необходимо вставить ключ и провернуть его вперед/назад соответственно. 2. Боковую дверь можно запереть без ключа. Для этого установите внутреннюю кнопку блокировки замка двери в положение "LOCK" (красная метка на торце кнопки не видна), а затем закройте дверь. 3. Чтобы заблокировать боковую дверь изнутри, закройте дверь и установите внутреннюю кнопку блокировки замка двери в положение "LOCK". 4. На моделях с центральным замком при отпирании/запирании двери водителя ключом или по средствам внутренней кнопки блокировки замка двери, происходит автоматическая блокировка/разблокировка замков остальных дверей, включая замок крышки багажника. Примечание: если вставить ключ в замок двери водителя и повернуть один раз вперед, то произойдет отпирание только двери водителя. Для того, чтобы разблокировать замки остальных дверей, необходимо в течение трех секунд повторно повернуть ключ вперед. Руководство по эксплуатации Панель приборов. 1 комбинация приборов, 2 фронтальная подушка безопасности водителя, выключатель звукового сигнала, 3 панель управления кондиционером и отопителем, 4 часы, 5 магнитола, 6 фронтальная подушка безопасности переднего пассажира, 7 боковой дефлектор, 8 рулевое колесо, 9 панель управления положением боковых зеркал заднего вида, 10 рычаг привода замка капота, 11 переключатель света фар и указателей поворота, 12 переключатель управления стеклоочистителями и омывателями, 13 панель управления системы поддержания скорости, 14 пепельница, 15 рычаг стояночного тормоза, 16 селектор АКПП (модели с АКПП) или рычаг переключения передач (модели с МКПП), 17 прикуриватель, 18 вещевой ящик.

Пример текста из раздела " Техническое обслуживание ":

б) Проверьте толщину накладок тормозных колодок. Номинальная толщина............10,5 мм Минимальная толщина..............2,0 мм Замените колодки, если толщина накладок меньше минимальной или если накладки неравномерно изношены. Примечание: если необходимо заменить хотя бы одну тормозную колодку, то заменяйте все для обеспечения равномерности торможения. 2. Проверьте удерживающие пластинчатые вкладыши. а) Отчистите специальной жидкостью вкладыши и места из установки. Убедитесь, что вкладыши находятся в нормальном состоянии. б) После установки пластинчатых вкладышей убедитесь, что они не выпадают. 3. Проверьте толщину тормозного диска. Номинальная толщина...............24 мм Минимальная толщина...............22 мм Если толщина тормозного диска меньше минимально допустимой, замените тормозной диск. 4. Проверьте осевое биение тормозного диска на расстоянии 8 12 мм от наружной кромки. Максимальное осевое биение ...........................0,06 мм Если биение тормозного диска больше или равно максимальному значению, то проверьте осевой зазор подшипника и биение ступицы. Задние дисковые тормоза Снятие тормозных колодок 1. Снимите заднее колесо. 2. Снимите фиксатор и отсоедините трос стояночного тормоза от тормозного механизма. 3. Отверните два болта и снимите тормозной суппорт. Момент затяжки ................ 29 39 Н ?м 4. Снимите пружину с тормозных колодок. 5. Снимите тормозные колодки, удерживающие пластинчатые вкладыши и антискрипные прокладки. Установка тормозных колодок 1. Установка производится в порядке, обратном снятию. 2. Моменты затяжки указаны в тексте. 3. При установке полностью утопите поршень, вращая его с помощь специального инструмента.

Пример текста из раздела " Передняя подвеска ":

Ступица переднего колеса Снятие и установка Примечание: Установка производится в порядке, обратном снятию. Моменты затяжки указаны в тексте. После установки проверьте и, при необходимости, отрегулируйте углы установки передних колес. 1. Снимите переднее колесо. Момент затяжки...............88 118 Н ?м 2. Ослабьте гайку крепления приводного вала к ступице переднего колеса. Момент затяжки.............235 319 Н ?м Примечание: после затяжки гайки законтрите ее, как показано на рисунке. 3. Отверните два винта крепления тормозного диска, два болта крепления тормозного суппорта и снимите тормозной диск в сборе с тормозным суппортом. Момент затяжки: винт ..................................10 15 Н ?м болт ..................................45 68 Н ?м Примечание: не повредите чехол приводного вала. 4. Измерьте осевой зазор подшипника ступицы, как показано на рисунке. Если зазор превышает максимально допустимый, замените подшипник. Максимально допустимый осевой зазор..............................0,05 мм 5. Снимите датчик частоты вращения колеса. Момент затяжки...................8 10 Н ?м Передняя подвеска. 1 стойка передней подвески, 2 стабилизатор поперечной устойчивости, 3 нижний рычаг, 4 рулевая тяга, 5 контргайка, 6 наконечник рулевой тяги, 7 верхняя опора стойки передней подвески. Снятие и установка ступицы переднего колеса. 1 переднее колесо, 2 контргайка, 3 тормозной суппорт, 4 тормозной диск, 5 наконечник рулевой тяги, 6 нижний рычаг, 7 датчик частоты вращения колеса, 8 поворотный кулак в сборе со ступицей.

Пример текста из раздела " Тормозная система ":

Задние дисковые тормозные механизмы Снятие 1. Снимите заднее колесо. 2. Снимите фиксатор и отсоедините трос стояночного тормоза от тормозного механизма. 3. Отверните перепускной болт и отсоедините тормозную трубку от тормозного суппорта. Момент затяжки.................22 29 Н ?м 4. Отверните два болта и снимите тормозной суппорт. Момент затяжки.................29 39 Н ?м 5. Снимите пружину с тормозных колодок. 6. Снимите тормозные колодки, удерживающие пластинчатые вкладыши и антискрипные прокладки. 7. Отверните два болта и снимите скобу тормозного суппорта. Момент затяжки.................45 67 Н ?м 8. Отверните два винта и снимите тормозной диск. Установка 1. Установка производится в порядке, обратном снятию. 2. Моменты затяжки указаны в тексте. 3. При установке полностью утопите поршень, вращая его с помощь специального инструмента. 4. После установки прокачайте тормозную систему (см. раздел "Прокачка тормозной системы"). Проверка 1. Проверьте тормозные колодки. а) Убедитесь в отсутствии смазки, износа, трещин или повреждений накладок тормозных колодок. б) Проверьте толщину накладок тормозных колодок. Номинальная толщина.................8 мм Минимальная толщина.................1 мм Замените колодки, если толщина накладок меньше минимальной или если накладки неравномерно изношены. Примечание если необходимо заменить хотя бы одну тормозную колодку, то заменяйте все для обеспечения равномерности торможения. 2. Проверьте удерживающие пластинчатые вкладыши. а) Отчистите специальной жидкостью вкладыши и места их установки. Убедитесь, что вкладыши находятся в нормальном состоянии. б) После установки пластинчатых вкладышей убедитесь, что они не выпадают. 3. Проверьте толщину тормозного диска. Номинальная толщина .............. 10 мм Минимальная толщина................ 8 мм Если толщина тормозного диска меньше минимально допустимой, замените тормозной диск. 4. Проверьте осевое биение тормозного диска. Максимальное осевое биение........................... 0,08 мм Если биение тормозного диска больше или равно максимальному значению, то проверьте осевой зазор подшипника и биение ступицы. Задние барабанные тормозные механизмы Снятие 1. Снимите заднее колесо. 2. Снимите фиксатор и отсоедините трос стояночного тормоза от тормозного щитка. 3. Отверните два винта и снимите тормозной барабан. Снятие и установка заднего дискового тормозного механизма. 1 фиксатор и трос стояночного тормоза, 2 перепускной болт, 3 тормозной шланг, 4 болт, 5 тормозной суппорт, 6 пружина, 7 тормозная колодка, 8 антискрипная прокладка, 9 удерживающий пластинчатый вкладыш, 10 болт, 11 скоба тормозного суппорта, 12 поршень, 13 шайба.

Пример текста из раздела " Кузов ":

Регулировка капота 1. Ослабьте болты крепления капота к петлям и, перемещая капот в овальных отверстиях петель, отрегулируйте продольное и поперечное положение капота так, чтобы зазор со всех сторон был одинаковым. Момент затяжки.................19 26 Н ?м Номинальный зазор..............6,3 ? 2 мм 2. Поворачивая резиновые подушки капота по часовой стрелке или против часовой стрелки, отрегулируйте высоту расположения капота. Номинальное значение высоты переднего края капота........3,7 ? 1 мм 3. Ослабьте болты и гайки крепления замка капота и отрегулируйте положение замка так, чтобы он надежно удерживал капот закрытым, затем затяните болты крепления замка. Если не получается правильно отрегулировать положение замка капота, то отрегулируйте продольное и поперечное положение капота повторно. Момент затяжки...................8 11 Н ?м Снятие и установка капота 1. Поднимите капот и зафиксируйте его на стойке. 2. Закрепите капот таким образом, чтобы он не упал при отсоединении от петель. Примечание: для снятия капота вам потребуется помощник. 3. Отверните болты крепления капота к петлям и снимите капот. Момент затяжки.................19 26 Н ?м 4. Установка производится в порядке, обратном снятию. Крышка багажника Снятие и установка крышки багажника 1. Откройте крышку багажника. 2. Закрепите крышку багажника таким образом, чтобы она не упала при отсоединении от петель. Примечание: для снятия крышки багажника вам потребуется помощник. 3. Отверните болты крепления крышки багажника к петлям и снимите крышку. Момент затяжки .................. 9 13 Н ?м 4. Установка производится в порядке, обратном снятию. Снятие и установка петель крышки багажника 1. Снимите крышку багажника. 2. Снимите дополнительный стоп-сигнал. 3. Снимите торсион крышки багажника. 4. Снимите отделку крышки багажника. 5. Закрепите петли крышки багажника таким образом, чтобы они не упали при отсоединении от кузова автомобиля. 6. Отверните болты крепления петель к кузову и снимите петли в сборе. Момент затяжки ..................9 13 Н ?м 7. Установка производится в порядке, обратном снятию. Регулировка крышки багажника 1. Ослабьте болты крепления петель и, перемещая петли либо вверх-вниз, либо вправо-влево отрегулируйте их положение так, чтобы зазор между крышкой багажника и кузовом был одинаковым по всему периметру крышки багажника. Момент затяжки ..................9 13 Н ?м Кузов Капот. 1 резиновая опора капота, 2 петля капота, 3 капот, 4 стойка капота, 5 упор стойки капота, 6 трос привода замка капота, 7 замок капота, 8 уплотнитель капота, 9 шланг форсунок омывателя лобового стекла.
