Книга Квадроциклы Балмоторс ATV500, CF-Moto ABM CF500, GOES 520 MAX с 2007 с бензиновым двигателем 0.5. Уникальная система определения неисправностей. Руководство по ремонту, эксплуатации и техническому обслуживанию квадроцикла.
Руководство содержит общие сведения об устройстве квадроциклов Baltmotors ATV 500 / ATV 500 MAX / CF-MOTO ABM CF500/ ABM CF500A / GOES 520 MAX с 2007 г., рекомендации по эксплуатации и техническому обслуживанию, описание возможных неисправностей двигателя, трансмиссии, ходовой части, рулевого управления, тормозной системы.
Советы, приведенные в данном руководстве, помогут провести ТО и сделать ремонт как на станции технического обслуживания, так и своими силами.
Купить книгу по ремонту и эксплуатации квадроциклов Baltmotors ATV500, CF-Moto ABM CF500, GOES 520 MAX с 2007 с бензиновым двигателем 0.5 Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.
1. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Предисловие..........1»1
Идентификационные номера..........1»1

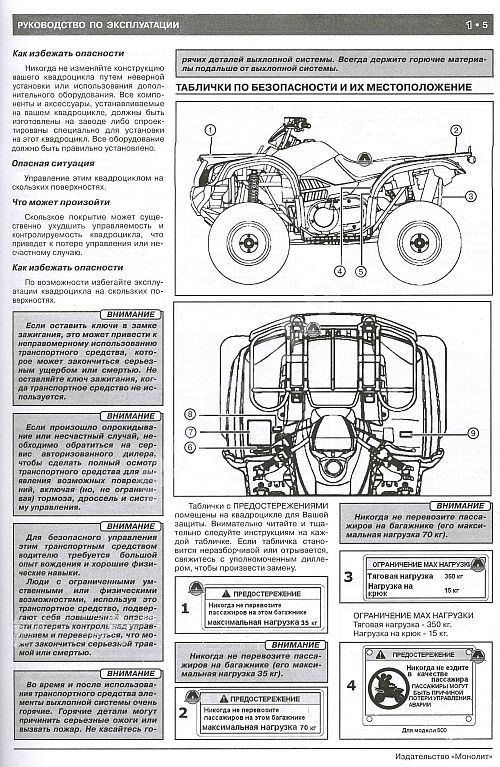

Обеспечение безопасности эксплуатации..........1*1
Конструкция квадроцикла..........1*7
Управление..........1*12
Обслуживание..........1*15
Мойка и консервация..........1*24
Устранение неисправностей..........1*26
Спецификации..........1*28
Электросхема..........1*30
2. ДВИГАТЕЛЬ
Технические характеристики двигателя..........2»31
Контроль технического состояния двигателя..........2«33
Головка цилиндра..........2*33
Распределительный вал..........2«37
Блок цилиндра..........2*40
Ручной стартер..........2*44
Проблемы и способы их устранения..........2*46
3. СИСТЕМА ОХЛАЖДЕНИЯ
Схема системы охлаждения..........3»53
Таблица основных параметров..........3*54
Охлаждающее средство для двигателя..........3*55
Замена антифриза, прокачка системы..........3*55
Тестирование крышки радиатора..........3*56
Очистка радиатора и шлангов охлаждающей жидкости..........3*56
Двигатель вентилятора..........3*56
Датчик температуры охлаждающей жидкости..........3*57
Термостат..........3*57
Насос охлаждающей жидкости..........3*58
Диагностика и способы
устранение неисправностей..........3*60
4. СИСТЕМА СМАЗКИ
Схема системы смазки..........4*61
Основные технические характеристики..........4*62
Контроль системы смазки..........4»62
Замена моторного масла..........4*62
Контроль давления масла..........4*62
Разборка масляного насоса..........4«63
5. СИСТЕМА ПИТАНИЯ. КАРБЮРАТОР
Параметры карбюратора..........5»65
Разборка карбюратора..........5»65
Диагностика..........5»66
Измерение и регулировка..........5*66
Сборка карбюратора..........5*67
Проблемы и способы их устранения..........5*68
6. ТРАНСМИССИЯ
Технические характеристики трансмиссии..........6*69

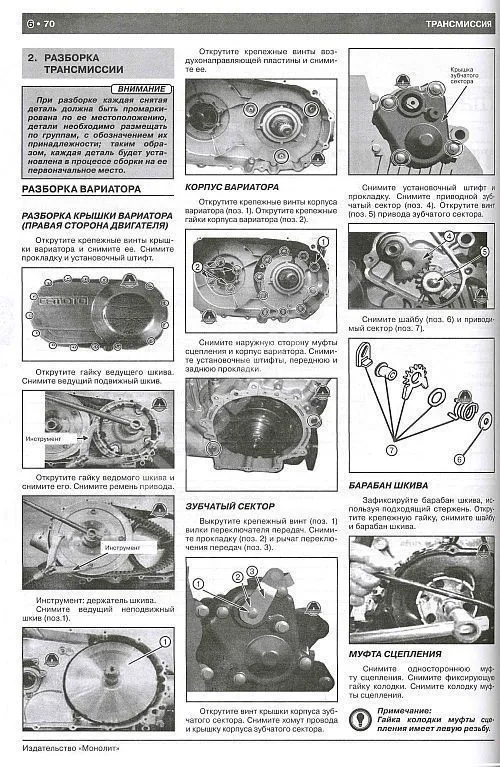

Разборка трансмиссии..........6*70
Проверка технического состояния трансмиссии..........6*71
Сборка трансмиссии..........6*78
7. ХОДОВАЯ ЧАСТЬ
Информация по ремонту..........7*81
Передняя подвеска..........7*82
Задняя подвеска..........7*84
Типичные неисправности и их устранение..........7*85
8. ТОРМОЗНАЯ СИСТЕМА
Главный цилиндр переднего тормоза..........8*87
Тормозной шланг, тройник..........8*87
Крестовина тормозных трубок..........8*87
Тормозной диск..........8»87
Передний суппорт..........8*88
Задний тормоз..........8*88
Задний тормозной диск..........8*88
Стояночный тормоз..........8*88
9. РУЛЕВОЕУПРАВЛЕНИЕ
Передняя крышка приборной доски..........9*89
Задняя крышка панели приборов..........9*89
Правый рулевой переключатель..........9*89
Левый рулевой переключатель..........9*90
Зеркало заднего вида..........9*90
Установка тросика дросселя..........9*90
Рулевая колонка..........9*91
10. РАМА
Рама квадроцикла..........10*93
Сиденье, поддержка сиденья..........10*94
Багажники и декоративные панели..........10»94
Топливный бак..........10*96
Крылья и подножки..........10*96
Защита двигателя..........10*97
Бампер, защита бампера..........10*98
11. ЭЛЕКТРООБОРУДОВАНИЕ КВАДРОЦИКЛА
Таблица параметров электрооборудования..........11*101

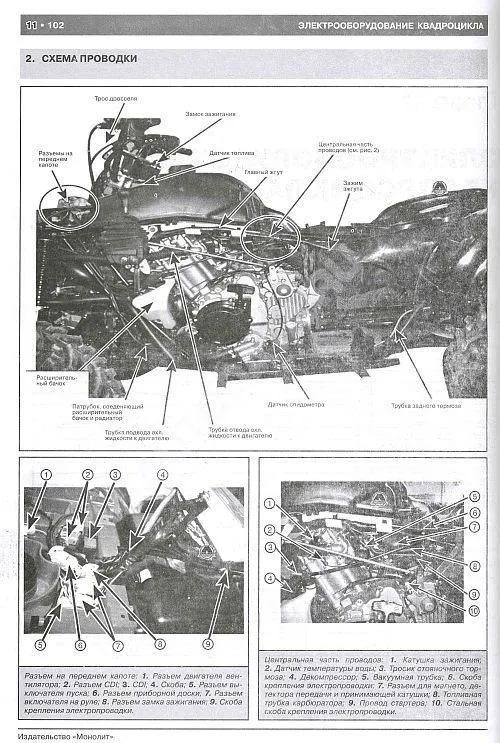

Схема проводки..........11*102
Источники тока, система зарядки..........11*103
Выпрямитель/регулятор..........11*105
Проверка магнето переменного тока..........11*106
Замок зажигания..........11*106
Рулевые переключатели..........11*106
Звуковой сигнал..........11*107
Осветительные приборы..........11*107
Приборная панель..........11*109
Датчики..........11*109
Система зажигания..........11*110
12. ТЕХНИЧЕСКИЕ ДАННЫЕ ПО РЕМОНТУ И ОБСЛУЖИВАНИЮ
Таблица перевода единиц измерения..........12*115
Предостережения..........12*115
Номер VIN и номер двигателя..........12*116
Таблицы основных технических данных..........12*116
13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Осмотр и обслуживание..........13*122
Рулевая колонка..........13*123
Тормозная система..........13*124
Колеса..........13*124
Подвеска..........13*125
Регулировка тяги переключения передач..........13*125
Топливная система..........13*125
Система охлаждения..........13*126
Осветительные приборы..........13*127
14. ПРИЛОЖЕНИЯ
Инструмент для обслуживания..........14*129
Специнструмент..........14*130
Смазочные материалы и герметики
