Книга Mazda Titan 1989-2000 дизель. Руководство по ремонту и эксплуатации грузового автомобиля. Профессионал. Легион-Aвтодата

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Руководство по эксплуатации ":

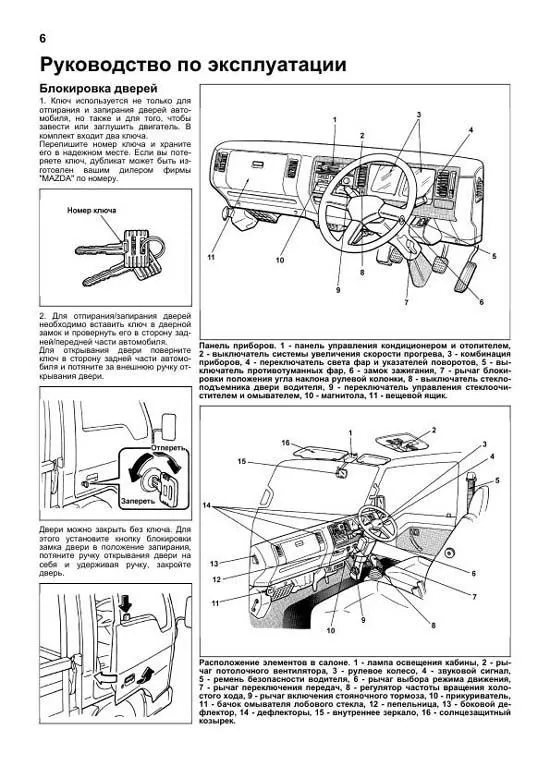

Блокировка дверей 1. Ключ используется не только для отпирания и запирания дверей автомобиля, но также и для того, чтобы завести или заглушить двигатель. В комплект входит два ключа. Перепишите номер ключа и храните его в надежном месте. Если вы потеряете ключ, дубликат может быть изготовлен вашим дилером фирмы "MAZDA" по номеру. 2. Для отпирания/запирания дверей необходимо вставить ключ в дверной замок и провернуть его в сторону задней/передней части автомобиля. Для открывания двери поверните ключ в сторону задней части автомобиля и потяните за внешнюю ручку открывания двери. Двери можно закрыть без ключа. Для этого установите кнопку блокировки замка двери в положение запирания, потяните ручку открывания двери на себя и удерживая ручку, закройте дверь. Панель приборов. 1 панель управления кондиционером и отопителем, 2 выключатель системы увеличения скорости прогрева, 3 комбинация приборов, 4 переключатель света фар и указателей поворотов, 5 выключатель противотуманных фар, 6 замок зажигания, 7 рычаг блокировки положения угла наклона рулевой колонки, 8 выключатель стеклоподъемника двери водителя, 9 переключатель управления стеклоочистителем и омывателем, 10 магнитола, 11 вещевой ящик. Расположение элементов в салоне. 1 лампа освещения кабины, 2 рычаг потолочного вентилятора, 3 рулевое колесо, 4 звуковой сигнал, 5 ремень безопасности водителя, 6 рычаг выбора режима движения, 7 рычаг переключения передач, 8 регулятор частоты вращения холостого хода, 9 рычаг включения стояночного тормоза, 10 прикуриватель, 11 бачок омывателя лобового стекла, 12 пепельница, 13 боковой дефлектор, 14 дефлекторы, 15 внутреннее зеркало, 16 солнцезащитный козырек.

Пример текста из раздела " Подвеска ":

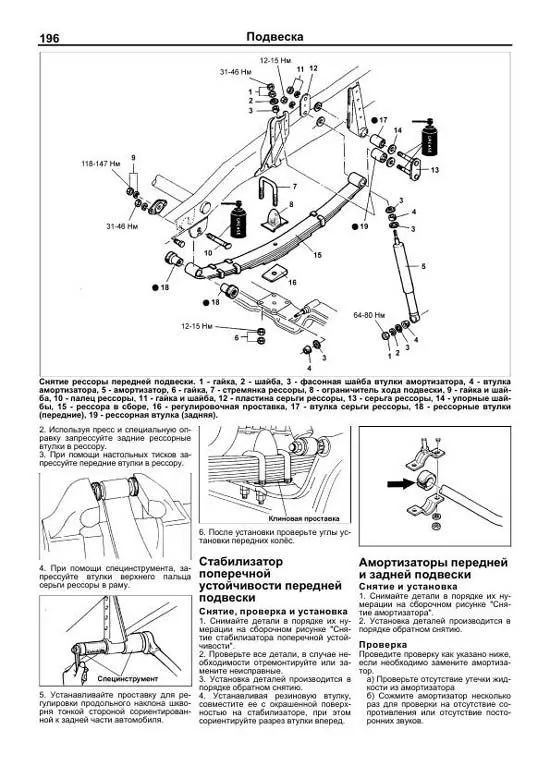

2. Используя пресс и специальную оправку запрессуйте задние рессорные втулки в рессору. 3. При помощи настольных тисков запрессуйте передние втулки в рессору. 4. При помощи специнструмента, запрессуйте втулки верхнего пальца серьги рессоры в раму. 5. Устанавливайте проставку для регулировки продольного наклона шкворня тонкой стороной сориентированной к задней части автомобиля. 6. После установки проверьте углы установки передних колёс. Стабилизатор поперечной устойчивости передней подвески Снятие, проверка и установка 1. Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие стабилизатора поперечной устойчивости". 2. Проверьте все детали, в случае необходимости отремонтируйте или замените неисправные. 3. Установка деталей производится в порядке обратном снятию. 4. Устанавливая резиновую втулку, совместите ее с окрашенной поверхностью на стабилизаторе, при этом сориентируйте разрез втулки вперед. Амортизаторы передней и задней подвески Снятие и установка 1. Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие амортизатора". 2. Установка деталей производится в порядке обратном снятию. Проверка Проведите проверку как указано ниже, если необходимо замените амортизатор. а) Проверьте отсутствие утечки жидкости из амортизатора б) Сожмите амортизатор несколько раз для проверки на отсутствие сопротивления или отсутствие посторонних звуков.

Пример текста из раздела " Рулевое управление ":

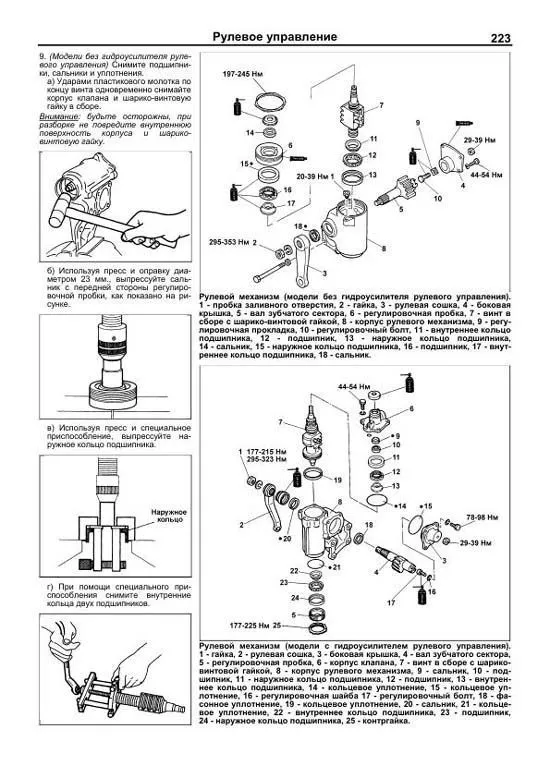

9. (Модели без гидроусилителя рулевого управления) Снимите подшипники, сальники и уплотнения. а) Ударами пластикового молотка по концу винта одновременно снимайте корпус клапана и шарико-винтовую гайку в сборе. Внимание: будьте осторожны, при разборке не повредите внутреннюю поверхность корпуса и шариковинтовую гайку. б) Используя пресс и оправку диаметром 23 мм., выпрессуйте сальник с передней стороны регулировочной пробки, как показано на рисунке. в) Используя пресс и специальное приспособление, выпрессуйте наружное кольцо подшипника. г) При помощи специального приспособления снимите внутренние кольца двух подшипников. Рулевой механизм (модели без гидроусилителя рулевого управления). 1 пробка заливного отверстия, 2 гайка, 3 рулевая сошка, 4 боковая крышка, 5 вал зубчатого сектора, 6 регулировочная пробка, 7 винт в сборе с шарико-винтовой гайкой, 8 корпус рулевого механизма, 9 регулировочная прокладка, 10 регулировочный болт, 11 внутреннее кольцо подшипника, 12 подшипник, 13 наружное кольцо подшипника, 14 сальник, 15 наружное кольцо подшипника, 16 подшипник, 17 внутреннее кольцо подшипника, 18 сальник. Рулевой механизм (модели с гидроусилителем рулевого управления). 1 гайка, 2 рулевая сошка, 3 боковая крышка, 4 вал зубчатого сектора, 5 регулировочная пробка, 6 корпус клапана, 7 винт в сборе с шариковинтовой гайкой, 8 корпус рулевого механизма, 9 сальник, 10 подшипник, 11 наружное кольцо подшипника, 12 подшипник, 13 внутреннее кольцо подшипника, 14 кольцевое уплотнение, 15 кольцевое уплотнение, 16 регулировочная шайба 17 регулировочный болт, 18 фасонное уплотнение, 19 кольцевое уплотнение, 20 сальник, 21 кольцевое уплотнение, 22 внутреннее кольцо подшипника, 23 подшипник, 24 наружное кольцо подшипника, 25 контргайка.

Пример текста из раздела " Тормозная система ":

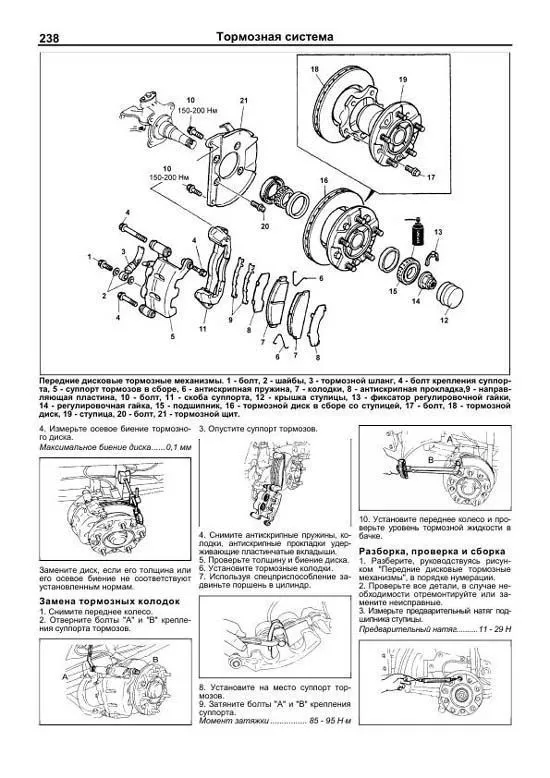

4. Измерьте осевое биение тормозного диска. Максимальное биение диска......0,1 мм Замените диск, если его толщина или его осевое биение не соответствуют установленным нормам. Замена тормозных колодок 1. Снимите переднее колесо. 2. Отверните болты "А" и "В" крепления суппорта тормозов. 3. Опустите суппорт тормозов. 4. Снимите антискрипные пружины, колодки, антискрипные прокладки удерживающие пластинчатые вкладыши. 5. Проверьте толщину и биение диска. 6. Установите тормозные колодки. 7. Используя спецприспособление задвиньте поршень в цилиндр. 8. Установите на место суппорт тормозов. 9. Затяните болты "А" и "В" крепления суппорта. Момент затяжки................85 95 Н?м 10. Установите переднее колесо и проверьте уровень тормозной жидкости в бачке. Разборка, проверка и сборка 1. Разберите, руководствуясь рисунком "Передние дисковые тормозные механизмы", в порядке нумерации. 2. Проверьте все детали, в случае необходимости отремонтируйте или замените неисправные. 3. Измерьте предварительный натяг подшипника ступицы. Предварительный натяг..........11 29 Н

Пример текста из раздела " Кузов ":

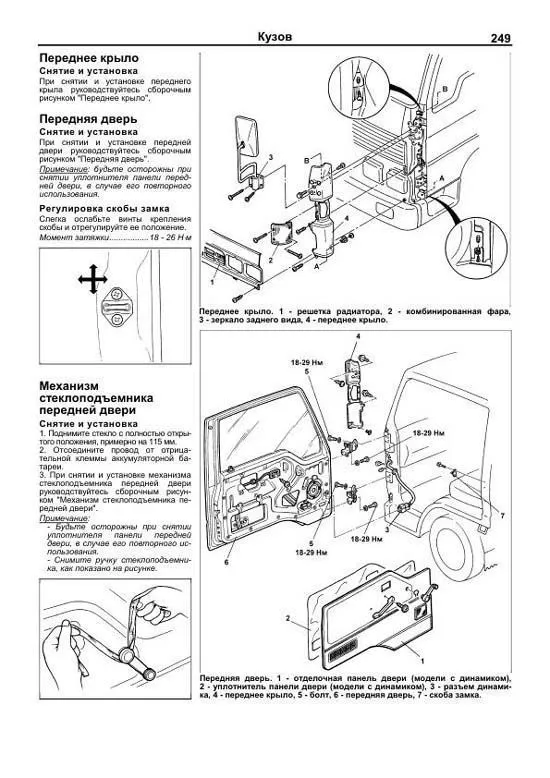

Переднее крыло Снятие и установка При снятии и установке переднего крыла руководствуйтесь сборочным рисунком "Переднее крыло". Передняя дверь Снятие и установка При снятии и установке передней двери руководствуйтесь сборочным рисунком "Передняя дверь". Примечание: будьте осторожны при снятии уплотнителя панели передней двери, в случае его повторного использования. Регулировка скобы замка Слегка ослабьте винты крепления скобы и отрегулируйте ее положение. Момент затяжки.................18 26 Н?м Механизм стеклоподъемника передней двери Снятие и установка 1. Поднимите стекло с полностью открытого положения, примерно на 115 мм. 2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 3. При снятии и установке механизма стеклоподъемника передней двери руководствуйтесь сборочным рисунком "Механизм стеклоподъемника передней двери". Примечание: Будьте осторожны при снятии уплотнителя панели передней двери, в случае его повторного использования. Снимите ручку стеклоподъемника, как показано на рисунке. Переднее крыло. 1 решетка радиатора, 2 комбинированная фара, 3 зеркало заднего вида, 4 переднее крыло. Передняя дверь. 1 отделочная панель двери (модели с динамиком), 2 уплотнитель панели двери (модели с динамиком), 3 разъем динамика, 4 переднее крыло, 5 болт, 6 передняя дверь, 7 скоба замка.
