Книга Mitsubishi Carisma 1995-2003 бензин, электросхемы, каталог з/ч. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата

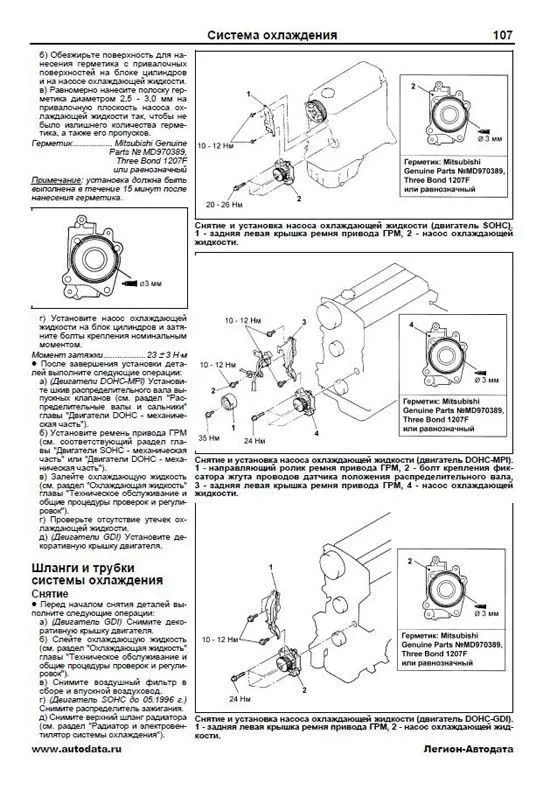

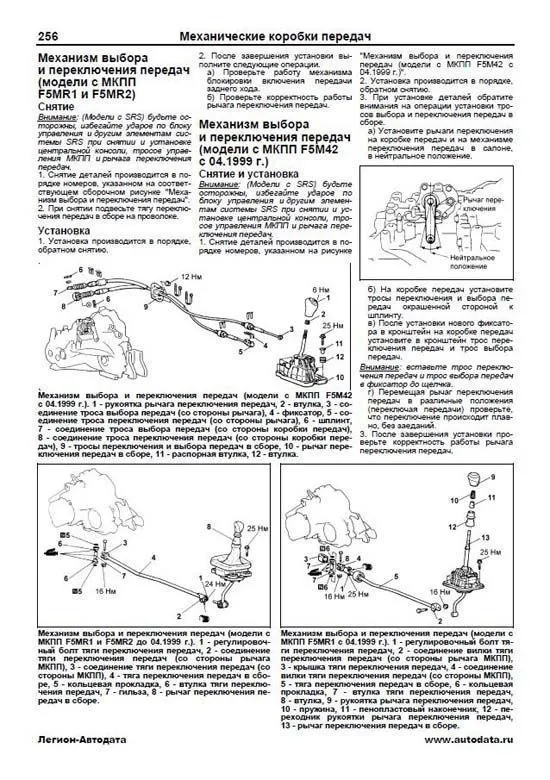

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Руководство по эксплуатации ":

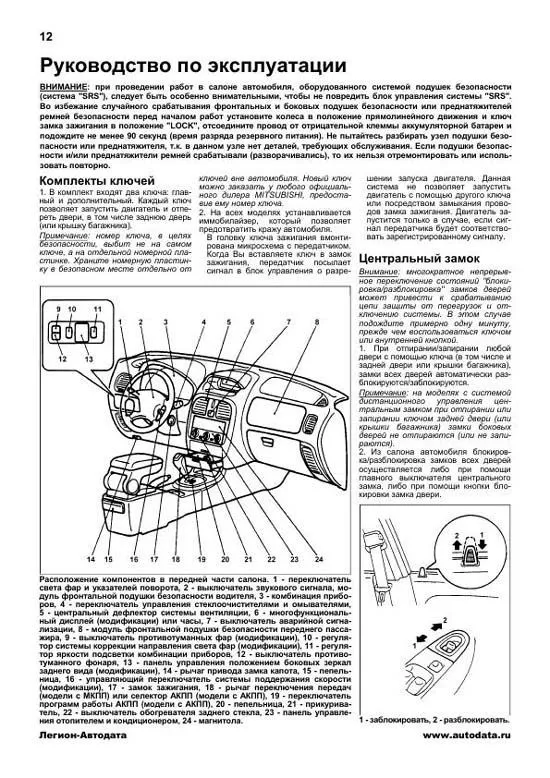

Комплекты ключей 1. В комплект входят два ключа: главный и дополнительный. Каждый ключ позволяет запустить двигатель и отпереть двери, в том числе заднюю дверь (или крышку багажника). Примечание: номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке. Храните номерную пластинку в безопасном месте отдельно от ключей вне автомобиля. Новый ключ можно заказать у любого официального дилера MITSUBISHI, предоставив ему номер ключа. 2. На всех моделях устанавливается иммобилайзер, который позволяет предотвратить кражу автомобиля. В головку ключа зажигания вмонтирована микросхема с передатчиком. Когда Вы вставляете ключ в замок зажигания, передатчик посылает сигнал в блок управления о разрешении запуска двигателя. Данная система не позволяет запустить двигатель с помощью другого ключа или посредством замыкания проводов замка зажигания. Двигатель запустится только в случае, если сигнал передатчика будет соответствовать зарегистрированному сигналу. Центральный замок Внимание: многократное непрерывное переключение состояний "блокировка/разблокировка" замков дверей может привести к срабатыванию цепи защиты от перегрузок и отключению системы. В этом случае подождите примерно одну минуту, прежде чем воспользоваться ключом или внутренней кнопкой. 1. При отпирании/запирании любой двери с помощью ключа (в том числе и задней двери или крышки багажника), замки всех дверей автоматически разблокируются/заблокируются. Примечание: на моделях с системой дистанционного управления центральным замком при отпирании или запирании ключом задней двери (или крышки багажника) замки боковых дверей не отпираются (или не запираются). 2. Из салона автомобиля блокировка/разблокировка замков всех дверей осуществляется либо при помощи главного выключателя центрального замка, либо при помощи кнопки блокировки замка двери. 1 заблокировать, 2 разблокировать. Руководство по эксплуатации ВНИМАНИЕ: при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности (система "SRS"), следует быть особенно внимательными, чтобы не повредить блок управления системы "SRS". Во избежание случайного срабатывания фронтальных и боковых подушек безопасности или преднатяжителей ремней безопасности перед началом работ установите колеса в положение прямолинейного движения и ключ замка зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумуляторной батареи и подождите не менее 90 секунд (время разряда резервного питания). Не пытайтесь разбирать узел подушки безопасности или преднатяжителя, т.к. в данном узле нет деталей, требующих обслуживания. Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно. Расположение компонентов в передней части салона. 1 переключатель света фар и указателей поворота, 2 выключатель звукового сигнала, модуль фронтальной подушки безопасности водителя, 3 комбинация приборов, 4 переключатель управления стеклоочистителями и омывателями, 5 центральный дефлектор системы вентиляции, 6 многофункциональный дисплей (модификации) или часы, 7 выключатель аварийной сигнализации, 8 модуль фронтальной подушки безопасности переднего пассажира, 9 выключатель противотуманных фар (модификации), 10 регулятор системы коррекции направления света фар (модификации), 11 регулятор яркости подсветки комбинации приборов, 12 выключатель противотуманного фонаря, 13 панель управления положением боковых зеркал заднего вида (модификации), 14 рычаг привода замка капота, 15 пепельница, 16 управляющий переключатель системы поддержания скорости (модификации), 17 замок зажигания, 18 рычаг переключения передач (модели с МКПП) или селектор АКПП (модели с АКПП), 19 переключатель программ работы АКПП (модели с АКПП), 20 пепельница, 21 прикуриватель, 22 выключатель обогревателя заднего стекла, 23 панель управления отопителем и кондиционером, 24 магнитола.

Пример текста из раздела " Передняя подвеска ":

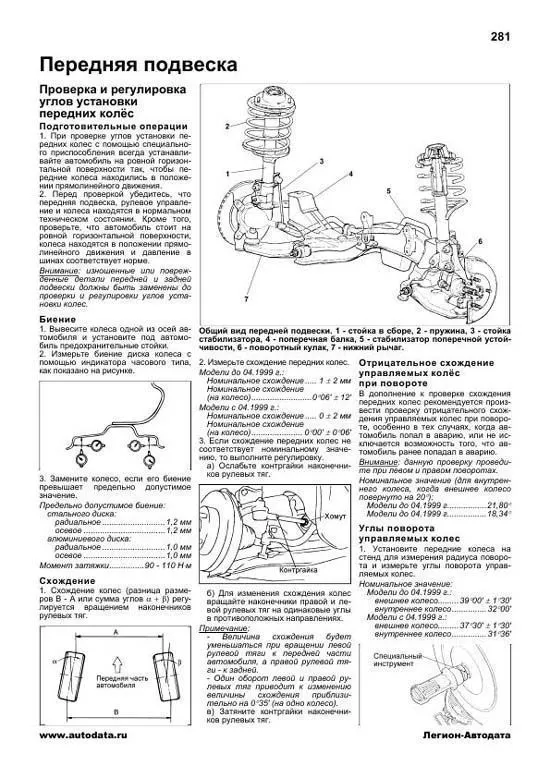

Проверка и регулировка углов установки передних колёс Подготовительные операции 1. При проверке углов установки передних колес с помощью специального приспособления всегда устанавливайте автомобиль на ровной горизонтальной поверхности так, чтобы передние колеса находились в положении прямолинейного движения. 2. Перед проверкой убедитесь, что передняя подвеска, рулевое управление и колеса находятся в нормальном техническом состоянии. Кроме того, проверьте, что автомобиль стоит на ровной горизонтальной поверхности, колеса находятся в положении прямолинейного движения и давление в шинах соответствует норме. Внимание: изношенные или поврежденные детали передней и задней подвески должны быть заменены до проверки и регулировки углов установки колес. Биение 1. Вывесите колеса одной из осей автомобиля и установите под автомобиль предохранительные стойки. 2. Измерьте биение диска колеса с помощью индикатора часового типа, как показано на рисунке. 3. Замените колесо, если его биение превышает предельно допустимое значение. Предельно допустимое биение: стального диска: радиальное ...........................1,2 мм осевое ...................................1,2 мм алюминиевого диска: радиальное ...........................1,0 мм осевое ...................................1,0 мм Момент затяжки...............90 110 Н ?м Схождение 1. Схождение колес (разница размеров В А или сумма углов ? ? ?) регулируется вращением наконечников рулевых тяг. 2. Измерьте схождение передних колес. Модели до 04.1999 г.: Номинальное схождение..... 1 ? 2 мм Номинальное схождение (на колесо)..........................0 ?06' ? 12' Модели с 04.1999 г.: Номинальное схождение..... 0 ? 2 мм Номинальное схождение (на колесо)...................... 0 ?00' ? 0 ?06' 3. Если схождение передних колес не соответствует номинальному значению, то выполните регулировку. а) Ослабьте контргайки наконечников рулевых тяг. б) Для изменения схождения колес вращайте наконечники правой и левой рулевых тяг на одинаковые углы в противоположных направлениях. Примечание: Величина схождения будет уменьшаться при вращении левой рулевой тяги к передней части автомобиля, а правой рулевой тяги к задней. Один оборот левой и правой рулевых тяг приводит к изменению величины схождения приблизительно на 0 ?35' (на одно колесо). в) Затяните контргайки наконечников рулевых тяг. Отрицательное схождение управляемых колёс при повороте В дополнение к проверке схождения передних колес рекомендуется произвести проверку отрицательного схождения управляемых колес при повороте, особенно в тех случаях, когда автомобиль попал в аварию, или не исключается возможность того, что автомобиль ранее попадал в аварию. Внимание: данную проверку проведите при левом и правом поворотах. Номинальное значение (для внутреннего колеса, когда внешнее колесо повернуто на 20 ?): Модели до 04.1999 г.................21,80 ? Модели до 04.1999 г.................18,34 ? Углы поворота управляемых колес 1. Установите передние колеса на стенд для измерения радиуса поворота и измерьте углы поворота управляемых колес. Номинальное значение: Модели до 04.1999 г.: внешнее колесо.........39 ?00' ? 1 ?30' внутреннее колесо...............32 ?00' Модели с 04.1999 г.: внешнее колесо.........37 ?30' ? 1 ?30' внутреннее колесо...............31 ?36' Передняя подвеска Общий вид передней подвески. 1 стойка в сборе, 2 пружина, 3 стойка стабилизатора, 4 поперечная балка, 5 стабилизатор поперечной устойчивости, 6 поворотный кулак, 7 нижний рычаг.

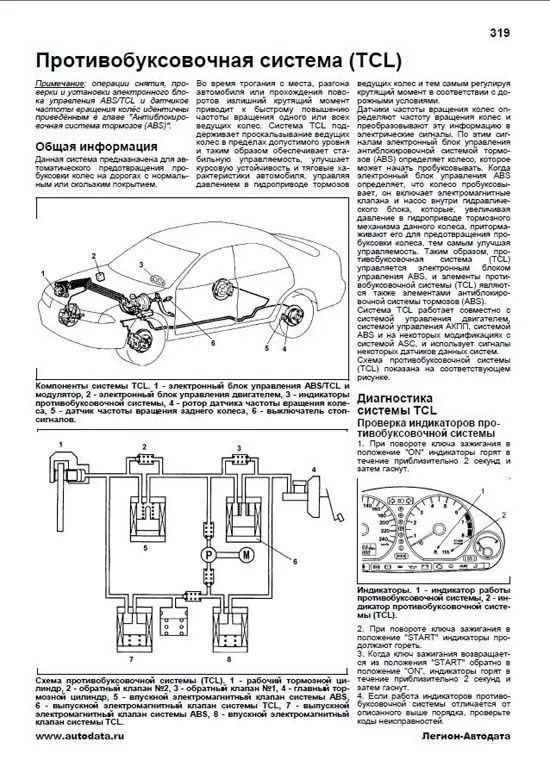

Пример текста из раздела " Тормозная система ":

Если перед установкой новых тормозных колодок не удалить канавки и царапины, появившиеся на поверхности диска в результате интенсивного износа, то нормальный контакт между диском и накладками тормозных колодок обеспечен не будет. б) Проверьте отсутствие биения или выработки тормозного диска. Повышенное биение или выработка диска приведет к увеличению сопротивления нажатию на педаль тормоза из-за пульсации поршня колесного тормозного цилиндра. в) Убедитесь в отсутствии изменение толщины тормозного диска (непараллельность). Если толщина тормозного диска не одинакова по периметру, то это приведет к вибрации педали тормоза. г) Убедитесь в отсутствии коробление (неплоскостности) тормозного диска. Неправильное обслуживание или перегрев диска приведет к его короблению (неплоскостности). 7. Измерьте диаметр тормозных дисков. Номинальное значение: модели с двигателем 4G92..................................... 190,8 мм модели с двигателем 4G93..................................... 211,0 мм модели Sport с 1999 г. с двигателем 4G93 ............ 232,0 мм модели с 1999 г. с задними дисковыми тормозами или с системой TCL ........... 232,0 мм 8. Измерьте толщину тормозных дисков. а) Используя микрометр, измерьте толщину тормозного диска в восьми точках приблизительно через каждые 45° на расстоянии 10 мм от наружного края диска. Номинальное значение: Модели с двигателем 4G92 до 03.1999 г. ................... 18 мм Кроме моделей с двигателем 4G92 до 03.1999 г. ...... 24 мм Предельно допустимое значение: Модели с двигателем 4G92 до 03.1999 г. ................ 16,4 мм Кроме моделей с двигателем 4G92 до 03.1999 г. ...... 21,5 мм Примечание: разность толщины тормозного диска между любыми двумя точками измерений не должна превышать 0,015 мм. б) Если толщина тормозного диска меньше предельно допустимого значения, то снимите его и установите новый. в) Если разность толщины тормозного диска между различными точками измерений превышает предельно допустимое значение, то необходимо либо заменить тормозной диск, либо обработать его на специальном токарном станке. 9. Проверьте биение тормозного диска. а) Снимите суппорт дискового тормоза в сборе, поднимите и закрепите тормоз в стороне с помощью проволоки. б) Осмотрите поверхность диска для выявления глубоких царапин, ржавчины и трещин. Тщательно очистите диск и удалите всю ржавчину. в) Установите индикатор часового типа на расстоянии приблизительно 5 мм от наружного края тормозного диска и измерьте биение диска. Предельное биение .................. 0,07 мм г) Если величина биения тормозного диска соответствует предельному значению или превышает его, то попробуйте изменить взаимное расположение диска и ступицы колеса, затем снова измерить биение. Перед снятием тормозного диска в точке максимального биения нанесите мелом метки по обе стороны болта ступицы колеса. Разборка переднего дискового тормоза. 1, 2 болты направляющих пальцев, 3 скоба суппорта, 4 направляющий палец, 5 пыльник пальца, 6 поршень, 7 пыльник поршня, 8 уплотнительное кольцо поршня, 9 суппорт, 10 тормозная колодка и индикатор износа в сборе, 11 тормозная колодка в сборе, 12 наружная прокладка (модели с 14-дюймовыми дисками). Внимание: используйте в тормозах только специальную смазку из ремкомплекта.

Пример текста из раздела " Кузов ":

Передний бампер Снятие и установка ? Перед началом снятия деталей снимите панель нижнего защитного кожуха моторного отсека: ? Снятие деталей производится в порядке номеров, указанном на соответствующем рисунке "Снятие переднего бампера". ? Установка деталей производится в порядке, обратном снятию. ? После завершения установки деталей установите панель нижнего защитного кожуха моторного отсека: Снятие переднего бампера (модели до 1999 г.). 1 передний указатель поворота, 2 передний бампер в сборе. Снятие переднего бампера (модели с 1999 г.). 1 фара, 2 передний бампер в сборе. Разборка и сборка ? Разборка производится в порядке номеров, указанном на соответствующем рисунке "Разборка переднего бампера". ? Сборка производится в порядке, обратном разборке. Задний бампер Снятие и установка ? Перед началом снятия деталей снимите заднюю отделку багажного отделения. Кузов Снятие заднего бампера (модели до 1999 г.). 1 задний брызговик, 2 задний бампер в сборе. Снятие заднего бампера (модели с 1999 г.). 1 задний брызговик, 2 задний бампер в сборе. Разборка переднего бампера (модели до 1999 г.). 1 отделка решетки радиатора, 2 решетка радиатора, 3 окантовка решетки радиатора, 4 противотуманная фара, 5 усилитель переднего бампера, 6 отделка противотуманной фары, 7 передний бампер. Разборка переднего бампера (модели с 1999 г.). 1, 2 решетка радиатора, 3 накладка переднего бампера, 4 противотуманная фара, 5 усилитель переднего бампера, 6 энергопоглощающая вставка, 7 отделка противотуманной фары (модели с противотуманными фарами) или отделка отверстия под установку противотуманной фары (модели без противотуманных фар).

Пример текста из раздела " Кузов ":

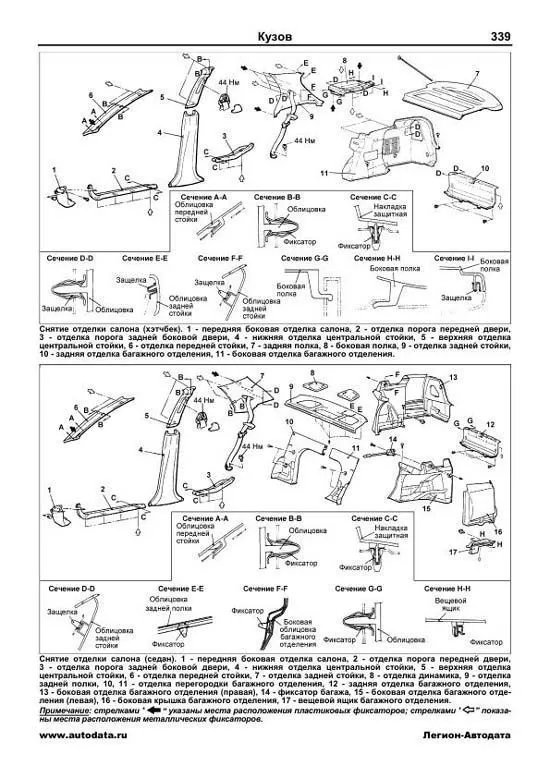

Снятие отделки салона (хэтчбек). 1 передняя боковая отделка салона, 2 отделка порога передней двери, 3 отделка порога задней боковой двери, 4 нижняя отделка центральной стойки, 5 верхняя отделка центральной стойки, 6 отделка передней стойки, 7 задняя полка, 8 боковая полка, 9 отделка задней стойки, 10 задняя отделка багажного отделения, 11 боковая отделка багажного отделения. Снятие отделки салона (седан). 1 передняя боковая отделка салона, 2 отделка порога передней двери, 3 отделка порога задней боковой двери, 4 нижняя отделка центральной стойки, 5 верхняя отделка центральной стойки, 6 отделка передней стойки, 7 отделка задней стойки, 8 отделка динамика, 9 отделка задней полки, 10, 11 отделка перегородки багажного отделения, 12 задняя отделка багажного отделения, 13 боковая отделка багажного отделения (правая), 14 фиксатор багажа, 15 боковая отделка багажного отделения (левая), 16 боковая крышка багажного отделения, 17 вещевой ящик багажного отделения. Примечание: стрелками " " указаны места расположения пластиковых фиксаторов; стрелками " " показаны места расположения металлических фиксаторов.
