Купить книгу по ремонту и эксплуатации Toyota Celica 1993-1999 электросхемы

Книга Toyota Celica 1993-1999 бензин, электросхемы. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата

Увеличить обложку

Артикул: 3115 - назовите при заказе по телефону
Издательство: Легион-Aвтодата
ISBN: 5-88850-309-6
Число страниц: 400
Формат: А4
Переплет: Мягкий
Год выпуска: 1993-99
V бенз дв: 2

Цена в интернет-магазине: 1 380 руб.

Книга Тойота Селика. Модели 2WD и 4WD 1993-1999 с бензиновыми двигателями 3S-FE 2.0, 3S-GE 2.0, 3S-GTE 2.0 с турбонаддувом. Электросхемы. Руководство по ремонту, устройству и техническому обслуживанию автомобиля.

В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию праворульных и леворульних автомобилей Toyota Celica 1993-1999 гг. выпуска, оборудованных бензиновыми 3S-FE (2,0 л), 3S-GE (2,0 л) и 3S-GTE (2,0 л с турбонаддувом) двигателями.

Издание содержит подробные сведения по ремонту и регулировке элементов системы управления бензиновыми двигателями, инструкции по использованию системы самодиагностики АКПП и ABS и рекомендации по регулировке и ремонту механических и автоматических коробок передач, элементов тормозной системы (включая ABS), системы управления поворотом задних колес (4WS), рулевого управления и подвески.

Описаны полноприводные модели.

Представлены подробные электросхемы.

Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости.

Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.

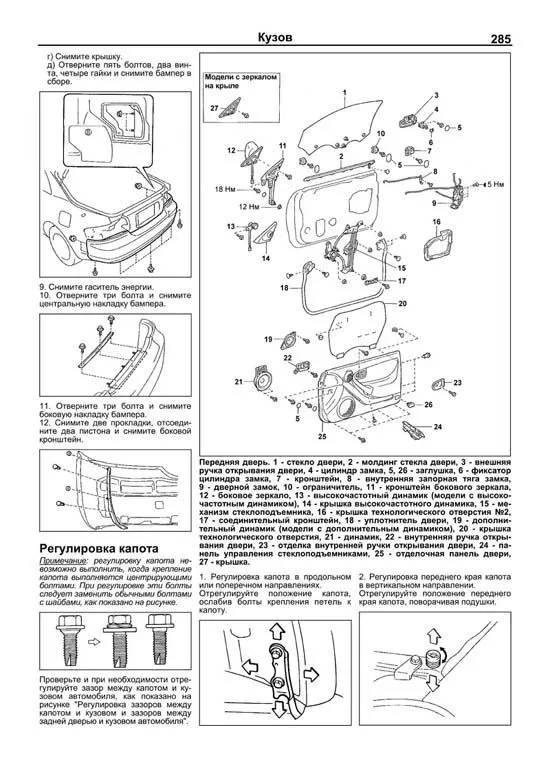

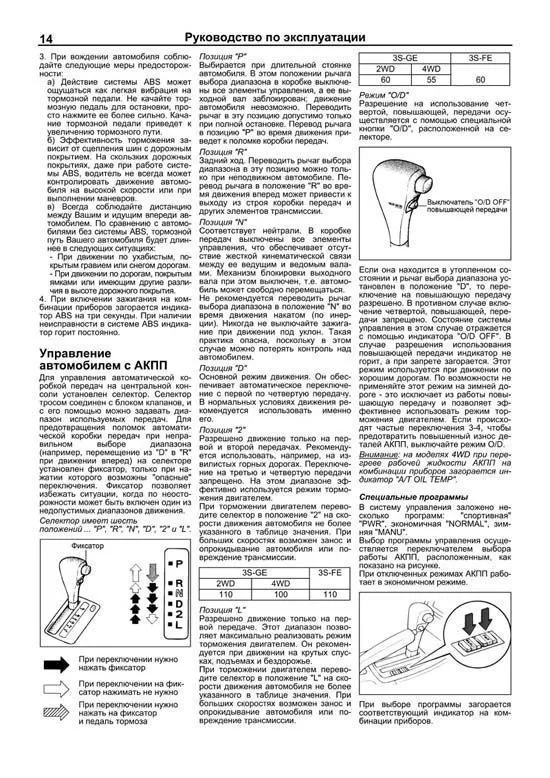

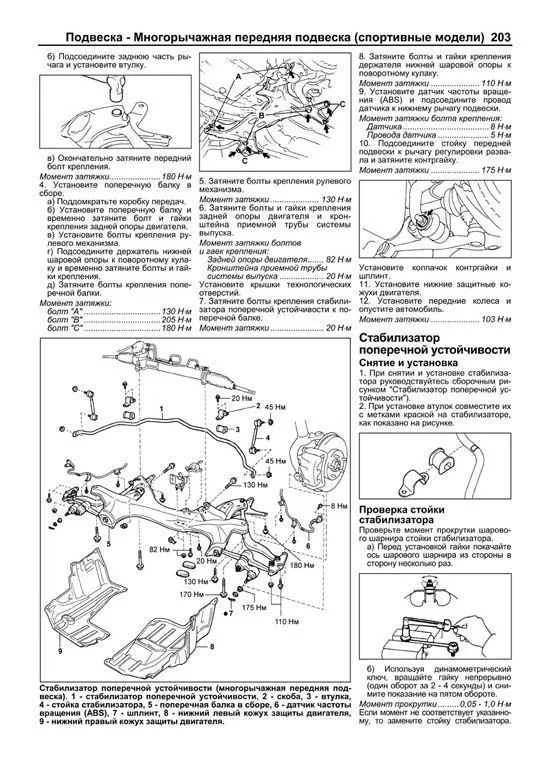

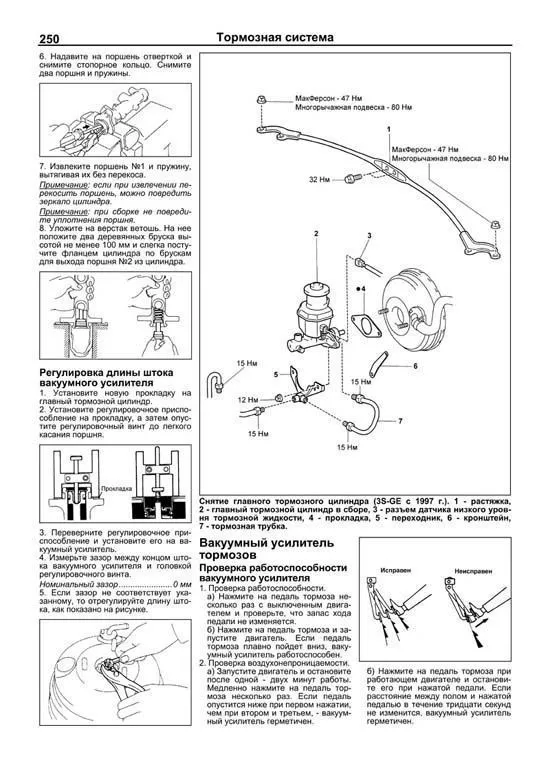

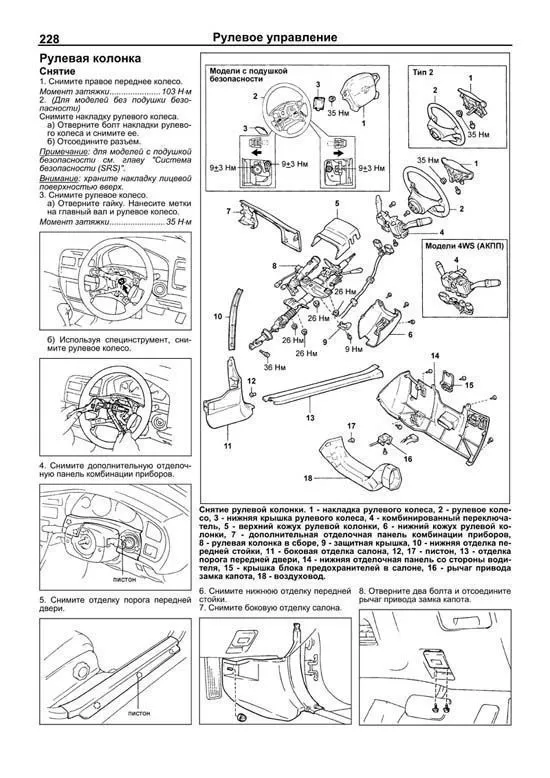

Скачать бесплатно PDF страницы книги по ремонту и обслуживанию Toyota Celica 1993-1999 бензин

Купить книгу по ремонту и эксплуатации автомобиля Toyota Celica 1993-1999 с бензиновыми двигателями 3S-FE 2.0, 3S-GE 2.0, 3S-GTE 2.0 с турбонаддувом, электросхемы Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.

Посмотреть содержание

Cокращения и условные обозначения	3
Идентификация	3
Общие инструкции по ремонту	4
Точки установки гаражного домкрата и лап подъемника	5
Руководство по эксплуатации	6
Блокировка дверей	6
Одометр и счетчик пробега	6
Указатель количества топлива	6
Указатель температуры охлаждающей жидкости	6
Индикаторы комбинации приборов	7
Стеклоподъемники	8
Световая сигнализация на автомобиле	8
Капот и крышка багажника	9
Лючок заливной горловины	9
Выключатель стеклоочистителя и омывателя	9
Регулировка положения рулевого колеса	9
Управление зеркалами	9
Регулировка положения сидений	10
Ремни безопасности	10
Меры предосторожности при эксплуатации автомобилей, оборудованных системой (SRS)	11
Управление отопителем и кондиционером	11
Магнитола - основные моменты эксплуатации	12
Антиблокировочная тормозная система (ABS)	13
Управление автомобилем с АКПП	14
Управление автомобилем с МКПП	15
Особенности трансмиссии моделей 4WD	15
Советы по вождению в различных условиях	15
Буксировка автомобиля	15
Запуск двигателя	16
Неисправности двигателя во время движения	17
Запасное колесо, домкрат и инструменты	17
Поддомкрачивание автомобиля	17
Замена колеса	17
Замена на "докатку"	18
Рекомендации по выбору шин	18
Проверка давления и состояния шин	19
Замена шин	19
Особенности эксплуатации алюминиевых дисков	20
Замена дисков колес	20
Индикаторы износа накладок тормозных колодок	20
Каталитический нейтрализатор и система выпуска	20
Проверка и замена предохранителей	20
Замена ламп	21
Техническое обслуживание и общие процедуры проверки и регулировки	22
Интервалы обслуживания	22
Моторное масло и фильтр	22
Проверка и замена охлаждающей жидкости	23
Проверка и очистка воздушного фильтра	24
Проверка состояния аккумуляторной батареи	24
Проверка ремней привода навесных агрегатов	24
Проверка компонентов ремня привода ГРМ	25
Проверка высоковольтных проводов	25
Проверка свечей зажигания	26
Проверка и регулировка угла опережения зажигания	26
Проверка частоты вращения холостого хода	27
Проверка давления конца такта сжатия	27
Заправочные емкости	27
Проверка уровня и состояния рабочей жидкости в АКПП	27
Замена рабочей жидкости в АКПП	27
Проверка уровня рабочей жидкости в дифференциале (A140E)	27
Замена рабочей жидкости в дифференциале (A140E)	28
Замена фильтра АКПП	28
Проверка и замена масла в МКПП	29
Проверка уровня масла в картере редуктора заднего моста	29
Проверка уровня рабочей жидкости гидроусилителя рулевого управления	29
Замена рабочей жидкости усилителя рулевого управления	29
Прокачка системы усилителя рулевого управления	30
Проверка уровня рабочей жидкости гидропривода сцепления и тормозной системы	30
Двигатель 3S-FE. Механическая часть	31
Проверка и регулировка тепловых зазоров в клапанах	31
Ремень привода ГРМ	32
Головка блока цилиндров	35
Блок цилиндров	41
Двигатель 3S-GE. Механическая часть	42
Проверка и регулировка тепловых зазоров в клапанах (с 09.1993 г.)	42
Проверка и регулировка тепловых зазоров в клапанах (с 12.1997 г.)	45
Ремень привода ГРМ (с 09.1993 г.)	46
Ремень привода ГРМ (с 12.1997 г.)	47
Головка блока цилиндров (с 09.1993 г.)	49
Головка блока цилиндров (с 12.1997 г.)	50
Блок цилиндров	50
Проверка и регулировка тепловых зазоров в клапанах	53
Ремень привода ГРМ	56
Головка блока цилиндров	58
Двигатель - общие процедуры ремонта	62
Головка блока цилиндров	62
Блок цилиндров	67
Система смазки	76
Проверка давления масла	77
Масляный насос и масляный поддон (3S-FE)	77
Масляный насос	79
Маслоохладитель (3S-GE)	79
Маслоохладитель (3S-GTE)	80
Система охлаждения	81
Насос охлаждающей жидкости (3S-FE)	81
Насос охлаждающей жидкости (3S-GE)	81
Насос охлаждающей жидкости (3S-GTE)	83
Проверка насоса охлаждающей жидкости	83
Термостат	83
Радиатор	84
Электровентилятор системы охлаждения	84
Проверка датчиков и реле	85
Система турбонаддува (3S-GTE)	86
Предупреждения	86
Турбокомпрессор	86
Промежуточный охладитель наддувочного воздуха	90
Система впрыска топлива	92
Описание	92
Меры предосторожности	92
Система диагностирования	94
Топливная система	107
Система подачи воздуха	116
Система электронного управления и система снижения токсичности	121
Система зажигания	126
Меры предосторожности	126
Проверка элементов системы зажигания	126
Распределитель зажигания (с 09.1993 г.)	127
Система зажигания DIS-2 (3S-FE, с 06.1996 г.)	128
Система запуска	129
Стартер	129
Проверка работы стартера	133
Система зарядки	134
Меры предосторожности	134
Генератор	134
Сцепление	137
Прокачка привода выключения сцепления	137
Педаль сцепления	137
Главный цилиндр привода выключения сцепления	138
Рабочий цилиндр привода выключения сцепления	139
Сцепление в сборе	139
Механическая коробка передач	142
Проверка и замена масла в МКПП	142
Замена сальников передних приводных валов	142
Рычаг переключения передач	144
Замена сальника выходного вала раздаточной коробки (4WD)	144
Снятие и установка коробки передач в сборе	144
Разборка коробки передач	144
Трансмиссия моделей 4WD	144
Раздаточная коробка	144
Маслоохладитель коробки передач (E154F)	144
Автоматическая коробка передач	155
Общее описание	155
Предварительные проверки	155
Диагностика АКПП	156
Система самодиагностики	156
Проверка механических систем КПП	159
Система блокирования селектора и ключа зажигания	165
Замена сальников приводных валов	167
Выключатель запрещения запуска двигателя	167
Замена фильтра	168
Трос управления клапаном-дросселем	169
Коробка передач в сборе	169
Проверка гидротрансформатора и пластины привода гидротрансформатора	169
Карданный вал	173
Снятие	173
Проверка	174
Разборка	174
Сборка	175
Установка	175
Редуктор заднего моста	176
Замена переднего сальника	176
Замена сальников приводных валов	177
Проверка биения фланца	178
Снятие редуктора	178
Установка редуктора	178
Приводные валы	180
Передние приводные валы	180
Задние приводные валы	186
Подвеска	189
Предварительные проверки	189
Проверка и регулировка углов установки
передних колес	189
Проверка и регулировка углов установки
задних колес (модели 2WD - 2WS)	191
Проверка и регулировка углов установки задних колес (модели 2WD - 4WS)	192
Проверка и регулировка углов установки задних колес (модели 4WD - 2WS)	192
Передняя подвеска типа МакФерсон	193
Стойка передней подвески	193
Нижний рычаг передней подвески	194
Нижняя шаровая опора	196
Стабилизатор поперечной устойчивости	197
Многорычажная передняя подвеска (спортивные модели)	198
Стойка передней подвески	198
Нижний рычаг передней подвески	201
Стабилизатор поперечной устойчивости	203
Задняя подвеска (модели 2WD)	204
Стойка задней подвески	204
Рычаг поворотного кулака в сборе с нижней шаровой опорой (модели 4WS)	206
Рычаги задней подвески (модели 2WS)	206
Рычаги задней подвески (модели 4WS)	208
Стабилизатор поперечной устойчивости (модели 2WS)	209
Стабилизатор поперечной устойчивости (модели 4WS)	210
Кулак (модели 2WS)	211
Кулак (модели 4WS)	212
Задняя подвеска (модели 4WD)	214
Рычаги задней подвески	214
Стабилизатор поперечной устойчивости	215
Стойка задней подвески	215
Ступицы	215
Ступица передней оси (подвеска типа МакФерсон)	215
Ступица передней оси (многорычажная подвеска)	218
Ступица задней оси (2WD)	221
Ступица задней оси (4WD)	221
Рулевое управление	225
Проверка люфта рулевого колеса	225
Проверка ремня привода насоса усилителя	225
Проверка уровня рабочей жидкости	225
Проверка углов поворота задних колес (4WS)	225
Проверка нейтрального положения рулевого механизма (4WS)	225
Регулировка нейтрального положения рулевого механизма (4WS)	226
Проверка подшипника промежуточной опоры карданного вала заднего рулевого механизма	226
Проверка усилия на рулевом колесе	226
Проверка давления рабочей жидкости усилителя рулевого управления	227
Прокачка системы усилителя рулевого управления	227
Рулевая колонка	228
Передний рулевой механизм	231
Карданный вал рулевого механизма (4WS)	236
Задний рулевой механизм (4WS)	237
Насос усилителя рулевого управления	239
Система 4WS	241
Тормозная система	247
Прокачка тормозной системы	247
Проверка и регулировка педали тормоза	247
Проверка и регулировка стояночного тормоза	247
Проверка толщины накладок тормозных колодок	248
Педаль тормоза	248
Главный тормозной цилиндр	248
Вакуумный усилитель тормозов	250
Передние тормоза (кроме 3S-GTE)	252
Передние тормоза (3S-GTE)	258
Задние тормоза (кроме 3S-GTE)	261
Задние тормоза (3S-GTE)	262
Стояночный тормоз	265
Тросы привода стояночного тормоза	267
Регулятор давления (P - valve)	267
Проверка давления жидкости	267
Антиблокировочная система тормозов (ABS)	269
Описание системы диагностики	269
Проверка системы ABS	269
Сброс кодов неисправности	272
Диагностика датчиков системы ABS	272
Модулятор давления	273
Проверка датчика включения стояночного тормоза	274
Проверка выключателя стоп-сигналов	274
Проверка управляющих реле	274
Датчики частоты вращения передних колес	275
Датчики частоты вращения задних колес	276
Датчик замедления	276
Проверка цепи ABS	277
Кузов	281
Снятие и установка держателей (пистонов)	281
Снятие и установка переднего бампера	281
Снятие и установка заднего бампера	283
Регулировка капота	285
Передняя дверь	286
Задняя дверь	289
Спойлер задней двери	289
Снятие и установка молдинга дверного проема	290
Снятие и установка отделки салона	290
Люк (модели с люком)	293
Лобовое стекло	294
Стекло центральной стойки	295
Стекло задней двери	296
Стеклоочиститель лобового стекла	298
Очиститель стекла задней двери (модели с очистителем стекла задней двери)	298
Панель приборов	299
Кондиционер, отопление и вентиляция	304
Система кондиционирования воздуха	304
Линии охлаждения	306
Панель управления кондиционером	306
Блок кондиционера и отопителя	307
Радиатор отопителя	309
Блок кондиционера	310
Компрессор	312
Проверка электрических элементов	314
Система безопасности (SRS)	321
Меры предосторожности при эксплуатации и проведении ремонтных работ	321
Система SRS
Система SRS выпуска с 1995 года	322
Датчик системы SRS	324
Электрооборудование кузова	326
Общая информация	326
Реле и предохранители	327
Комбинация приборов	334
Проверка замка зажигания	338
Обогреватель заднего стекла	339
Звуковой сигнал	339
Фары, наружное и внутреннее освещение	339
Стеклоочистители и стеклоомыватели	346
Электропривод стеклоподъемников	350
Центральный замок	351
Электропривод люка	353
Электропривод зеркал	354
Система предупреждения об оставленном ключе в замке зажигания	356
Самодиагностика аудиосистемы (модели с 06.1996 г.)	357
Система MultiVision (модели с 12.1997 г.)	358
Схемы электрооборудования	361
Обозначения, применяемые на схемах электрооборудования	361
Коды цветов проводов	361
Расположение точек заземления	361
Схема 1	362
- Распределение электропитания.
- Разъем для подключения дополнительного оборудования.
Схема 2	363
- Система запуска (все модели) и система зажигания (кроме моделей с двигателем 3S-FE выпуска с 06.1996 г. и 3S-GE с 12.1997 г.).
- Система зарядки.
- Звуковой сигнал.
Схема 3	364
- Система управления двигателем (модели с двигателем 3S-FE выпуска до 06.1996 г.).
- Электропривод вентиляторов.
- Блокировка переключения.
Схема 4	366
- Система управления двигателем (модели с двигателем 3S-GE).
- Электропривод люка.
Схема 5	368
- Система электронного управления АКПП.
- Электропривод зеркал (модели выпуска до 08.1995 г.).
Схема 6	370
- 4WS (модели выпуска до 12.1997 г.).
Схема 7	371
- Антиблокировочная система тормозов.
Схема 8	372
- Центральный замок.
- Система предупреждения о непристегнутом ремне безопасности и ослабления натяжения.
Схема 9	373
- Очиститель и омыватель лобового стекла.
- Очиститель и омыватель заднего стекла.
- Электропривод стеклоподъемников (кроме моделей с откидывающимся верхом).
Схема 10	374
- Комбинация приборов.
- Аудиосистема (модели с отдельным усилителем).
Схема 11	376
- Аудиосистема и навигационная система (модели со встроенным усилителем).
- Подсветка.
Схема 12	377
- Фары.
- Указатели поворота и аварийная сигнализация.
Схема 13	378
- Габариты.
- Стоп-сигналы.
- Фонари заднего хода.
Схема 14	379
- Лампы освещения салона.
- Противотуманные фары.
- Прикуриватель и часы.
Схема 15	380
- Кондиционер с автоматическим управлением (модели выпуска до 08.1995 г.).
Схема 16	382
- Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении.
- Электропривод антенны.
- Обогреватель заднего стекла.
Схема 17	383
- Электропривод стеклоподъемников (модели с откидывающимся верхом).
- Электропривод складывания крыши.
Схема 18	384
- Кондиционер с автоматическим управлением (модели выпуска с 08.1995 г.).
- Система безопасности (SRS) (модели выпуска с 08.1995 г.).
Схема 19	386
- Система управления двигателем (модели с двигателем 3S-GTE).
Схема 20	388
- Кондиционер с ручным управлением (модели выпуска с 08.1995 г.).
Схема 21	389
- Система зажигания (модели с двигателем 3S-FE выпуска с 06.1996 г.).
- Электропривод зеркал (модели выпуска с 08.1995 г.).
- Цепь массы.
Схема 22	390
- Система управления двигателем (модели с двигателем 3S-FE выпуска с 06.1996 г.).
- Система зажигания (модели с двигателем 3S-GE выпуска с 12.1997 г.).
Содержание	392

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Руководство по эксплуатации ":

3. При вождении автомобиля соблюдайте следующие меры предосторожности: а) Действие системы ABS может ощущаться как легкая вибрация на тормозной педали. Не качайте тормозную педаль для остановки, просто нажмите ее более сильно. Качание тормозной педали приведет к увеличению тормозного пути. б) Эффективность торможения зависит от сцепления шин с дорожным покрытием. На скользких дорожных покрытиях, даже при работе системы ABS, водитель не всегда может контролировать движение автомобиля на высокой скорости или при выполнении маневров. в) Всегда соблюдайте дистанцию между Вашим и идущим впереди автомобилем. По сравнению с автомобилями без системы ABS, тормозной путь Вашего автомобиля будет длиннее в следующих ситуациях: При движении по ухабистым, покрытым гравием или снегом дорогам. При движении по дорогам, покрытым ямками или имеющим другие различия в высоте дорожного покрытия. 4. При включении зажигания на комбинации приборов загорается индикатор ABS на три секунды. При наличии неисправности в системе ABS индикатор горит постоянно. Управление автомобилем с АКПП Для управления автоматической коробкой передач на центральной консоли установлен селектор. Селектор тросом соединен с блоком клапанов, и с его помощью можно задавать диапазон используемых передач. Для предотвращения поломок автоматической коробки передач при неправильном выборе диапазона (например, перемещение из "D" в "R" при движении вперед) на селекторе установлен фиксатор, только при нажатии которого возможны "опасные" переключения. Фиксатор позволяет избежать ситуации, когда по неосторожности может быть включен один из недопустимых диапазонов движения. Селектор имеет шесть положений ... "P", "R", "N", "D", "2" и "L". При переключении нужно нажать фиксатор При переключении на фиксатор нажимать не нужно При переключении нужно нажать на фиксатор и педаль тормоза Позиция "P" Выбирается при длительной стоянке автомобиля. В этом положении рычага выбора диапазона в коробке выключены все элементы управления, а ее выходной вал заблокирован; движение автомобиля невозможно. Переводить рычаг в эту позицию допустимо только при полной остановке. Перевод рычага в позицию "Р" во время движения приведет к поломке коробки передач. Позиция "R" Задний ход. Переводить рычаг выбора диапазона в эту позицию можно только при неподвижном автомобиле. Перевод рычага в положение "R" во время движения вперед может привести к выходу из строя коробки передач и других элементов трансмиссии. Позиция "N" Соответствует нейтрали. В коробке передач выключены все элементы управления, что обеспечивает отсутствие жесткой кинематической связи между ее ведущим и ведомым валами. Механизм блокировки выходного вала при этом выключен, т.е. автомобиль может свободно перемещаться. Не рекомендуется переводить рычаг выбора диапазона в положение "N" во время движения накатом (по инерции). Никогда не выключайте зажигание при движении под уклон. Такая практика опасна, поскольку в этом случае можно потерять контроль над автомобилем. Позиция "D" Основной режим движения. Он обеспечивает автоматическое переключение с первой по четвертую передачу. В нормальных условиях движения рекомендуется использовать именно его. Позиция "2" Разрешено движение только на первой и второй передачах. Рекомендуется использовать, например, на извилистых горных дорогах. Переключение на третью и четвертую передачи запрещено. На этом диапазоне эффективно используется режим торможения двигателем. При торможении двигателем переводите селектор в положение "2" на скорости движения автомобиля не более указанного в таблице значения. При больших скоростях возможен занос и опрокидывание автомобиля или повреждение трансмиссии. 3S-GE 3S-FE 2WD 4WD 110 100 110 Позиция "L" Разрешено движение только на первой передаче. Этот диапазон позволяет максимально реализовать режим торможения двигателем. Он рекомендуется при движении на крутых спусках, подъемах и бездорожье. При торможении двигателем переводите селектор в положение "L" на скорости движения автомобиля не более указанного в таблице значения. При больших скоростях возможен занос и опрокидывание автомобиля или повреждение трансмиссии. 3S-GE 3S-FE 2WD 4WD 60 55 60 Режим "О/D" Разрешение на использование четвертой, повышающей, передачи осуществляется с помощью специальной кнопки "O/D", расположенной на селекторе. Если она находится в утопленном состоянии и рычаг выбора диапазона установлен в положение "D", то переключение на повышающую передачу разрешено. В противном случае включение четвертой, повышающей, передачи запрещено. Состояние системы управления в этом случае отражается с помощью индикатора "O/D OFF". В случае разрешения использования повышающей передачи индикатор не горит, а при запрете загорается. Этот режим используется при движении по хорошим дорогам. По возможности не применяйте этот режим на зимней дороге это исключает из работы повышающую передачу и позволяет эффективнее использовать режим торможения двигателем. Если происходят частые переключения 3-4, чтобы предотвратить повышенный износ деталей АКПП, выключайте режим O/D. Внимание: на моделях 4WD при перегреве рабочей жидкости АКПП на комбинации приборов загорается индикатор "A/T OIL TEMP". Специальные программы В систему управления заложено несколько программ: "спортивная" "PWR", экономичная "NORMAL", зимняя "MANU". Выбор программы управления осуществляется переключателем выбора работы АКПП, расположенным, как показано на рисунке. При отключенных режимах АКПП работает в экономичном режиме.

Пример текста из раздела " Подвеска Многорычажная передняя подвеска (спортивные модели) ":

б) Подсоедините заднюю часть рычага и установите втулку. в) Окончательно затяните передний болт крепления. Момент затяжки......................180 Н ?м 4. Установите поперечную балку в сборе. а) Поддомкратьте коробку передач. б) Установите поперечную балку и временно затяните болт и гайки крепления задней опоры двигателя. в) Установите болты крепления рулевого механизма. г) Подсоедините держатель нижней шаровой опоры к поворотному кулаку и временно затяните болты и гайки крепления. д) Затяните болты крепления поперечной балки. Момент затяжки: болт "А" .................................130 Н ?м болт "В" .................................205 Н ?м болт "С" .................................180 Н ?м 5. Затяните болты крепления рулевого механизма. Момент затяжки ..................... 130 Н ?м 6. Затяните болты и гайки крепления задней опоры двигателя и кронштейна приемной трубы системы выпуска. Момент затяжки болтов и гаек крепления: Задней опоры двигателя....... 82 Н ?м Кронштейна приемной трубы системы выпуска ................... 20 Н ?м Установите крышки технологических отверстий. 7. Затяните болты крепления стабилизатора поперечной устойчивости к поперечной балке. Момент затяжки ....................... 20 Н ?м 8. Затяните болты и гайки крепления держателя нижней шаровой опоры к поворотному кулаку. Момент затяжки ..................... 110 Н ?м 9. Установите датчик частоты вращения (ABS) и подсоедините провод датчика к нижнему рычагу подвески. Момент затяжки болта крепления: Датчика ..................................... 8 Н ?м Провода датчика ...................... 5 Н ?м 10. Подсоедините стойку передней подвески к рычагу регулировки развала и затяните контргайку. Момент затяжки ..................... 175 Н ?м Установите колпачок контргайки и шплинт. 11. Установите нижние защитные кожухи двигателя. 12. Установите передние колеса и опустите автомобиль. Момент затяжки ..................... 103 Н ?м Стабилизатор поперечной устойчивости Снятие и установка 1. При снятии и установке стабилизатора руководствуйтесь сборочным рисунком "Стабилизатор поперечной устойчивости"). 2. При установке втулок совместите их с метками краской на стабилизаторе, как показано на рисунке. Проверка стойки стабилизатора Проверьте момент прокрутки шарового шарнира стойки стабилизатора. а) Перед установкой гайки покачайте ось шарового шарнира из стороны в сторону несколько раз. б) Используя динамометрический ключ, вращайте гайку непрерывно (один оборот за 2 4 секунды) и снимите показание на пятом обороте. Момент прокрутки .........0,05 1,0 Н ?м Если момент не соответствует указанному, то замените стойку стабилизатора. Стабилизатор поперечной устойчивости (многорычажная передняя подвеска). 1 стабилизатор поперечной устойчивости, 2 скоба, 3 втулка, 4 стойка стабилизатора, 5 поперечная балка в сборе, 6 датчик частоты вращения (ABS), 7 шплинт, 8 нижний левый кожух защиты двигателя, 9 нижний правый кожух защиты двигателя.

Пример текста из раздела " Рулевое управление ":

Рулевая колонка Снятие 1. Снимите правое переднее колесо. Момент затяжки......................103 Н ?м 2. (Для моделей без подушки безопасности) Снимите накладку рулевого колеса. а) Отверните болт накладки рулевого колеса и снимите ее. б) Отсоедините разъем. Примечание: для моделей с подушкой безопасности см. главу "Система безопасности (SRS)". Внимание: храните накладку лицевой поверхностью вверх. 3. Снимите рулевое колесо. а) Отверните гайку. Нанесите метки на главный вал и рулевое колесо. Момент затяжки........................35 Н ?м б) Используя специнструмент, снимите рулевое колесо. 4. Снимите дополнительную отделочную панель комбинации приборов. 5. Снимите отделку порога передней двери. 6. Снимите нижнюю отделку передней стойки. 7. Снимите боковую отделку салона. 8. Отверните два болта и отсоедините рычаг привода замка капота. Снятие рулевой колонки. 1 накладка рулевого колеса, 2 рулевое колесо, 3 нижняя крышка рулевого колеса, 4 комбинированный переключатель, 5 верхний кожух рулевой колонки, 6 нижний кожух рулевой колонки, 7 дополнительная отделочная панель комбинации приборов, 8 рулевая колонка в сборе, 9 защитная крышка, 10 нижняя отделка передней стойки, 11 боковая отделка салона, 12, 17 пистон, 13 отделка порога передней двери, 14 нижняя отделочная панель со стороны водителя, 15 крышка блока предохранителей в салоне, 16 рычаг привода замка капота, 18 воздуховод.

Пример текста из раздела " Тормозная система ":

6. Надавите на поршень отверткой и снимите стопорное кольцо. Снимите два поршня и пружины. 7. Извлеките поршень №1 и пружину, вытягивая их без перекоса. Примечание: если при извлечении перекосить поршень, можно повредить зеркало цилиндра. Примечание: при сборке не повредите уплотнения поршня. 8. Уложите на верстак ветошь. На нее положите два деревянных бруска высотой не менее 100 мм и слегка постучите фланцем цилиндра по брускам для выхода поршня №2 из цилиндра. Регулировка длины штока вакуумного усилителя 1. Установите новую прокладку на главный тормозной цилиндр. 2. Установите регулировочное приспособление на прокладку, а затем опустите регулировочный винт до легкого касания поршня. 3. Переверните регулировочное приспособление и установите его на вакуумный усилитель. 4. Измерьте зазор между концом штока вакуумного усилителя и головкой регулировочного винта. Номинальный зазор.......................0 мм 5. Если зазор не соответствует указанному, то отрегулируйте длину штока, как показано на рисунке. Вакуумный усилитель тормозов Проверка работоспособности вакуумного усилителя 1. Проверка работоспособности. а) Нажмите на педаль тормоза несколько раз с выключенным двигателем и проверьте, что запас хода педали не изменяется. б) Нажмите на педаль тормоза и запустите двигатель. Если педаль тормоза плавно пойдет вниз, вакуумный усилитель работоспособен. 2. Проверка воздухонепроницаемости. а) Запустите двигатель и остановите после одной двух минут работы. Медленно нажмите на педаль тормоза несколько раз. Если педаль опустится ниже при первом нажатии, чем при втором и третьем, вакуумный усилитель герметичен. б) Нажмите на педаль тормоза при работающем двигателе и остановите его при нажатой педали. Если расстояние между полом и нажатой педалью в течение тридцати секунд не изменится, вакуумный усилитель герметичен. Снятие главного тормозного цилиндра (3S-GE c 1997 г.). 1 растяжка, 2 главный тормозной цилиндр в сборе, 3 разъем датчика низкого уровня тормозной жидкости, 4 прокладка, 5 переходник, 6 кронштейн, 7 тормозная трубка.

Пример текста из раздела " Кузов ":

г) Снимите крышку. д) Отверните пять болтов, два винта, четыре гайки и снимите бампер в сборе. 9. Снимите гаситель энергии. 10. Отверните три болта и снимите центральную накладку бампера. 11. Отверните три болта и снимите боковую накладку бампера. 12. Снимите две прокладки, отсоедините два пистона и снимите боковой кронштейн. Регулировка капота Примечание: регулировку капота невозможно выполнить, когда крепление капота выполняется центрирующими болтами. При регулировке эти болты следует заменить обычными болтами с шайбами, как показано на рисунке. Проверьте и при необходимости отрегулируйте зазор между капотом и кузовом автомобиля, как показано на рисунке "Регулировка зазоров между капотом и кузовом и зазоров между задней дверью и кузовом автомобиля". 1. Регулировка капота в продольном или поперечном направлениях. Отрегулируйте положение капота, ослабив болты крепления петель к капоту. 2. Регулировка переднего края капота в вертикальном направлении. Отрегулируйте положение переднего края капота, поворачивая подушки. Передняя дверь. 1 стекло двери, 2 молдинг стекла двери, 3 внешняя ручка открывания двери, 4 цилиндр замка, 5, 26 заглушка, 6 фиксатор цилиндра замка, 7 кронштейн, 8 внутренняя запорная тяга замка, 9 дверной замок, 10 ограничитель, 11 кронштейн бокового зеркала, 12 боковое зеркало, 13 высокочастотный динамик (модели с высокочастотным динамиком), 14 крышка высокочастотного динамика, 15 механизм стеклоподъемника, 16 крышка технологического отверстия №2, 17 соединительный кронштейн, 18 уплотнитель двери, 19 дополнительный динамик (модели с дополнительным динамиком), 20 крышка технологического отверстия, 21 динамик, 22 внутренняя ручка открывания двери, 23 отделка внутренней ручки открывания двери, 24 панель управления стеклоподъемниками, 25 отделочная панель двери, 27 крышка.
