Купить книгу по ремонту и эксплуатации Toyota Estima, Estima Emina, Estima Lucida с 1990

Книга Toyota Estima, Estima Emina, Estima Lucida 1990-1999 бензин, дизель, электросхемы. Руководство по ремонту и эксплуатации автомобиля. Профессионал. Легион-Aвтодата

Увеличить обложку

Артикул: 2078 - назовите при заказе по телефону
Издательство: Легион-Aвтодата
ISBN: 5-88850-168-9
Число страниц: 448
Формат: А4
Переплет: Мягкий
Год выпуска: 1990-99
V бенз дв: 2.4
V диз дв: 2.2

Цена в интернет-магазине: 1 440 руб.

Есть в наличии

Количество:

В корзину

Книга Тойота Эстима, Эстима Эмина, Эстима Люсида 1990-1999 с бензиновым 2TZ-FE 2,4 л и дизельными 3С-Т 2,2 л, 3С-ТЕ 2,2 л двигателями, электросхемы. Руководство по ремонту и техническому обслуживанию автомобиля. Серия Профессионал.

В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию автомобилей Toyota Estima / Estima Emina / Estima Lucida 1990-1999 гг. выпуска, с бензиновым двигателем 2TZ-FE (2,4 л) и дизельными двигателями 3С-Т (2,2 л) и 3С-ТЕ (2,2 л с EFI).

Издание содержит руководство по эксплуатации, подробные сведения по техническому обслуживанию автомобилей, диагностике, ремонту и регулировке элементов систем двигателя (в т.ч. систем управления бензиновым и дизельным двигателями, систему рециркуляции отработавших газов бензинового и дизельных двигателей, топливной системы дизельных двигателей, турбонаддува, зажигания, запуска и зарядки), элементов механических (МКПП) и автоматических (АКПП) коробок передач, раздаточной коробки, редукторов переднего и заднего моста, элементов тормозной системы (включая антиблокировочную систему тормозов (ABS)), рулевого управления, подвески, кузовных элементов, систем кондиционирования и вентиляции.

Приведены инструкции по диагностике 5 электронных систем: управления бензиновым и дизельным двигателями, АКПП, ABS и SRS.

Подробно описаны 102 Flash кода неисправностей, условия их возникновения и возможные причины.

Приведены разъемы и процедуры проверки сигналов на выводах блоков управления различными системами - PinData.

Представлены 106 подробных электросхем (85 систем) для различных вариантов комплектации, описание большинства элементов электрооборудования.

Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости, необходимые для технического обслуживания.

Помимо существенной помощи в самостоятельном ремонте, книги серии "Профессионал" могут выручить Вас в дороге, если Вам придется пользоваться услугами автосервиса, незнакомого или малознакомого с особенностями модели Вашего автомобиля. Отдавая автомобиль на СТО, оставьте нашу книгу в бардачке, и в случае каких-либо затруднений, автомеханик сможет воспользоваться ею, что значительно ускорит ремонт вашего автомобиля. Качественное изложение материала позволяет сократить время обслуживания автомобиля и сделать его более эффективным.

Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.

Книги издательства Легион-Автодата серии "Профессионал" рекомендованы к использованию в автосервисах двумя профессиональными сообществами: Союзом автомобильных диагностов и Ассоциацией диагностов, автоэлектриков и чиптюнеров – АДАКТ.

Скачать бесплатно PDF страницы книги по ремонту и обслуживанию Toyota Estima, Estima Emina, Estima Lucida 1990-1999

Купить книгу по ремонту и эксплуатации автомобиля Toyota Estima, Estima Emina, Estima Lucida 1990-1999 с бензиновыми 2TZ-FE 2,4 л и дизельными 3С-Т 2,2 л, 3С-ТЕ 2,2 л двигателями, электросхемы Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.

Посмотреть содержание

Идентификация	3
Технические характеристики двигателей, устанавливавшихся на Toyota Estima / Emina / Lucida	3
Сокращения и условные обозначения	3
Руководство по эксплуатации	4
Блокировка дверей	4
Одометр и счетчик пробега	5
Тахометр	5
Указатель количества топлива	5
Указатель температуры охлаждающей жидкости	6
Индикаторы и контрольные лампы комбинации приборов	6
Стеклоподъемники	7
Фиксатор бокового стекла	8
Световая сигнализация на автомобиле	8
Фальшфейер	8
Капот и задняя дверь	8
Доступ в моторный отсек	9
Лючок заливной горловины	9
Выключатель стеклоочистителя и омывателя	9
Регулировка положения рулевого колеса	9
Управление зеркалами	10
Регулировка положения сидений	10
Увеличение пространства багажника	10
Ремни безопасности	11
Люк	12
Управления отопителем и кондиционером	12
Управление частотой вращения холостого хода	14
Рычаг системы забора воздуха	14
Холодильник/ нагреватель	14
Управление шторками	14
Магнитола - основные моменты эксплуатации	14
Система парковки	15
Розетка для подключения дополнительных устройств	16
Антиблокировочная тормозная система (ABS)	16
Управление автомобилем с АКПП	16
Особенности трансмиссии моделей 4WD	17
Меры предосторожности при эксплуатации автомобилей оборудованных системой SRS	17
Советы по вождению в различных условиях	18
Буксировка автомобиля	18
Запуск двигателя	18
Остановка двигателя (модели с турбонаддувом)	20
Неисправности двигателя во время движения	20
Домкрат	20
Поддомкрачивание автомобиля	20
Замена колеса	21
Проверка давления и состояния шин	22
Замена шин	22
Особенности эксплуатации алюминиевых дисков	22
Замена дисков колес	22
Индикаторы износа тормозных накладок	22
Каталитический нейтрализатор и система выпуска	22
Проверка и замена плавких вставок и предохранителей	23
Замена ламп	24
Техническое обслуживание и общие процедуры проверки и регулировки	25
Таблица периодичности технического обслуживания.	25
Интервалы обслуживания	25
Моторное масло и фильтр	25
Проверка и замена охлаждающей жидкости	26
Проверка аккумуляторной батареи	27
Проверка и очистка воздушного фильтра	27
Проверка ремней привода навесных агрегатов	28
Особенности технического обслуживания бензиновых двигателей	28
Особенности технического обслуживания дизельных двигателей	30
Проверка рабочей жидкости в АКПП	32
Замена рабочей жидкости и фильтра в АКПП	32
Проверка и замена масла в МКПП	33
Проверка и замена масла в раздаточной коробке	33
Проверка уровня рабочей жидкости усилителя рулевого управления	33
Замена рабочей жидкости усилителя рулевого управления	33
Точки установки домкратов	34
Проверка уровня рабочей жидкости сцепления и тормозной системы	34
Проверка уровня масла в картере переднего редуктора и редуктора заднего моста	34
Бензиновый двигатель 2TZ-FE	35
Описание	35
Проверка и регулировка зазора в приводе клапанов	35
Головка блока цилиндров	37
Цепь привода ГРМ	47
Блок цилиндров	51
Дизельные двигатели 3С-Т, 3С-ТЕ	54
Описание	54
Проверка и регулировка зазоров в приводе клапанов	54
Ремень привода ГРМ	57
Головка блока цилиндров	63
Блок цилиндров	64
Двигатель - общие процедуры ремонта	70
Головка блока цилиндров	70
Блок цилиндров	77
Проверка и ремонт коленчатого вала	83
Замена сальников коленчатого вала	83
Система привода навесных агрегатов	87
Вал привода навесных агрегатов	88
Корпус привода навесных агрегатов	92
Система охлаждения	94
Описание	94
Насос охлаждающей жидкости	95
Термостат	97
Проверка системы охлаждения	98
Проверка крышки расширительного бачка	98
Система смазки	99
Описание	99
Проверка давления масла	100
Масляный насос	100
Маслоохладитель (3C-T, 3C-TE)	101
Редукционный клапан	102
Автоматическая система регулирования уровня масла	103
Система впрыска топлива	107
Описание	107
Предупреждения	107
Меры предосторожности	107
Система диагностирования	109
Топливный насос	116
Форсунка холодного пуска	117
Регулятор давления топлива	117
Форсунки	118
Расходомер воздуха	120
Корпус дроссельной заслонки	121
Клапан системы управления частотой вращения холостого хода	122
Система электронного управления	123
Система рециркуляции отработавших газов (EGR) двигателя 2TZ-FE	128
Описание системы рециркуляции отработавших газов (ОГ)	128
Проверка элементов системы рециркуляции отработавших газов	128
Электронная система управления дизельным двигателем 3C-TE	130
Меры предосторожности при работе с электронной системой управления	130
Система электронного управления	131
Проверка элементов системы электронного управления	137
Система рециркуляции отработавших газов (EGR) двигателей 3C-T, 3C-TE	142
Описание системы рециркуляции отработавших газов (ОГ)	142
Проверка элементов системы рециркуляции отработавших газов	142
Самодиагностика системы управления двигателем 3C-T	144
Топливная система дизельных двигателей	147
Замена топливного фильтра	147
Система подогрева топлива	147
Форсунки	147
Топливный насос высокого давления (ТНВД)	149
Клапан отсечки топлива (3C-T)	154
Система турбонаддува (3C-T, 3C-TE)	155
Описание	155
Предупреждения	155
Турбокомпрессор	155
Система зажигания	161
Описание	161
Меры предосторожности при работе с системой зажигания	161
Проверка элементов системы зажигания	161
Распределитель	161
Система зарядки	163
Меры предосторожности	163
Проверки на автомобиле	163
Генератор	164
Система запуска	170
Стартер	170
Проверка работы стартера	173
Система облегчения запуска (дизельные двигатели 3C-T, 3C-TE)	174
Сцепление	177
Прокачка гидропривода сцепления	177
Педаль сцепления	177
Главный цилиндр привода выключения сцепления	178
Рабочий цилиндр сцепления	179
Демпфер сцепления	179
Сцепление	179
Механическая коробка передач	181
Проверка и замена масла в МКПП	181
Рычаг переключения передач	181
Замена сальника карданного вала	181
Механическая коробка передач	181
Снятие и установка	181
Автоматическая коробка передач	189
Общая информация	189
Предварительные проверки	190
Диагностика КПП	190
Система самодиагностики	190
Считывание кодов неисправностей	191
Блок управления АКПП и двигателем	192
Проверка элементов электрической части системы управления	193
Селектор	196
Проверка механических систем КПП	200
Тест на полностью заторможенном автомобиле (stall test)	200
Проверка времени включения передачи	201
Гидравлический тест	201
Дорожный тест	201
Блок клапанов	202
Замена сальника карданного вала	203
Проверка гидротрансформатора и пластины привода гидротрансформатора	203
Коробка передач в сборе	204
Раздаточная коробка	206
Описание	206
Проверка и замена масла в раздаточной коробке	206
Замена сальников	206
Снятие и установка раздаточной коробки	208
Карданный вал	209
Карданный вал (модели 2WD)	209
Снятие	209
Проверка	209
Замена подшипников крестовины (кроме 2TZ-FE (МКПП))	209
Установка	210
Карданный вал (модели 4WD)	211
Снятие заднего карданного вала	211
Снятие переднего карданного вала	211
Разборка переднего карданного вала	211
Разборка заднего карданного вала	212
Проверка карданного вала	212
Сборка карданного вала	212
Установка переднего карданного вала	213
Установка заднего карданного вала	213
Приводные валы	214
Снятие	214
Разборка	215
Сборка	216
Установка	216
Редуктор переднего моста (4WD)	217
Замена заднего сальника	217
Снятие	218
Установка	219
Редуктор заднего моста	220
Редуктор заднего моста (зависимая подвеска)	220
Замена переднего сальника	220
Снятие	221
Установка	221
Проверка редуктора	222
Редуктор заднего моста (независимая подвеска)	222
Замена переднего сальника	222
Замена сальника выходного вала редуктора	223
Снятие и установка	223
Проверка	223
Подвеска	225
Предварительные проверки	225
Проверка и регулировка углов установки передних колес	225
Проверка и регулировка углов установки задних колес (независимая подвеска)	226
Передняя подвеска	228
Стойка передней подвески	228
Нижний рычаг передней подвески	230
Нижняя шаровая опора	231
Стабилизатор поперечной устойчивости	231
Ступица передней оси и поворотный кулак	232
Зависимая задняя подвеска	236
Амортизатор задней подвески	236
Тяга Панара и верхний рычаг задней подвески	236
Нижний рычаг задней подвески	237
Полуось (модели с барабанными тормозами)	238
Полуось (модели с дисковыми тормозами)	240
Независимая задняя подвеска	241

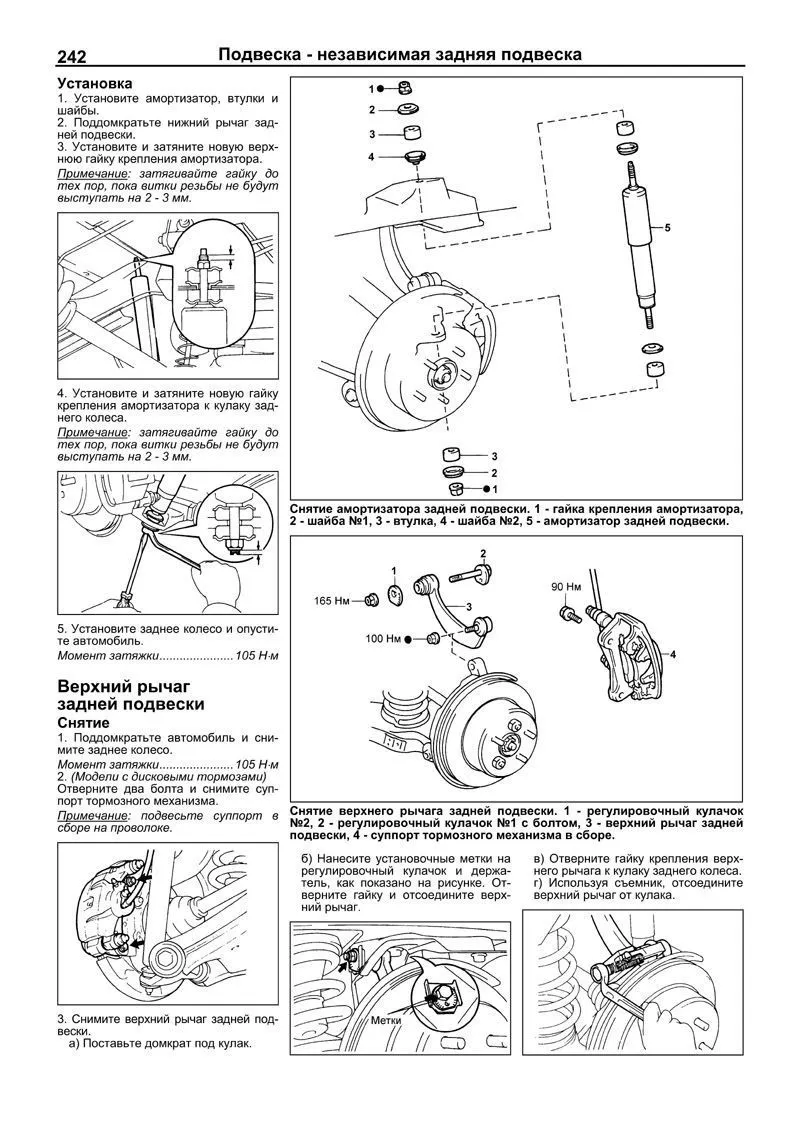

Амортизатор	241
Верхний рычаг задней подвески	242
Нижний рычаг задней подвески	243
Ступица задней оси	244
Рулевое управление	247
Проверка люфта рулевого колеса	247
Проверка усилия на рулевом колесе	247
Прокачка системы усилителя рулевого управления	247
Проверка уровня рабочей жидкости	247
Проверка давления рабочей жидкости усилителя рулевого управления	247
Проверка ремня привода насоса усилителя	248
Рулевой механизм	248
Рулевое управление с усилителем	250
Насос усилителя рулевого управления	251
Рулевая колонка	253
Тормозная система	256
Проверка и регулировка педали тормоза	256
Проверка вакуумного усилителя	256
Прокачка тормозной системы	257
Проверка и регулировка стояночного тормоза	257
Проверка толщины накладок тормозных колодок	258
Педаль тормоза	258
Главный тормозной цилиндр	258
Вакуумный усилитель тормозов	261
Ресивер	262
Вакуумный насос	262
Передние тормоза	263
Задние барабанные тормоза	267

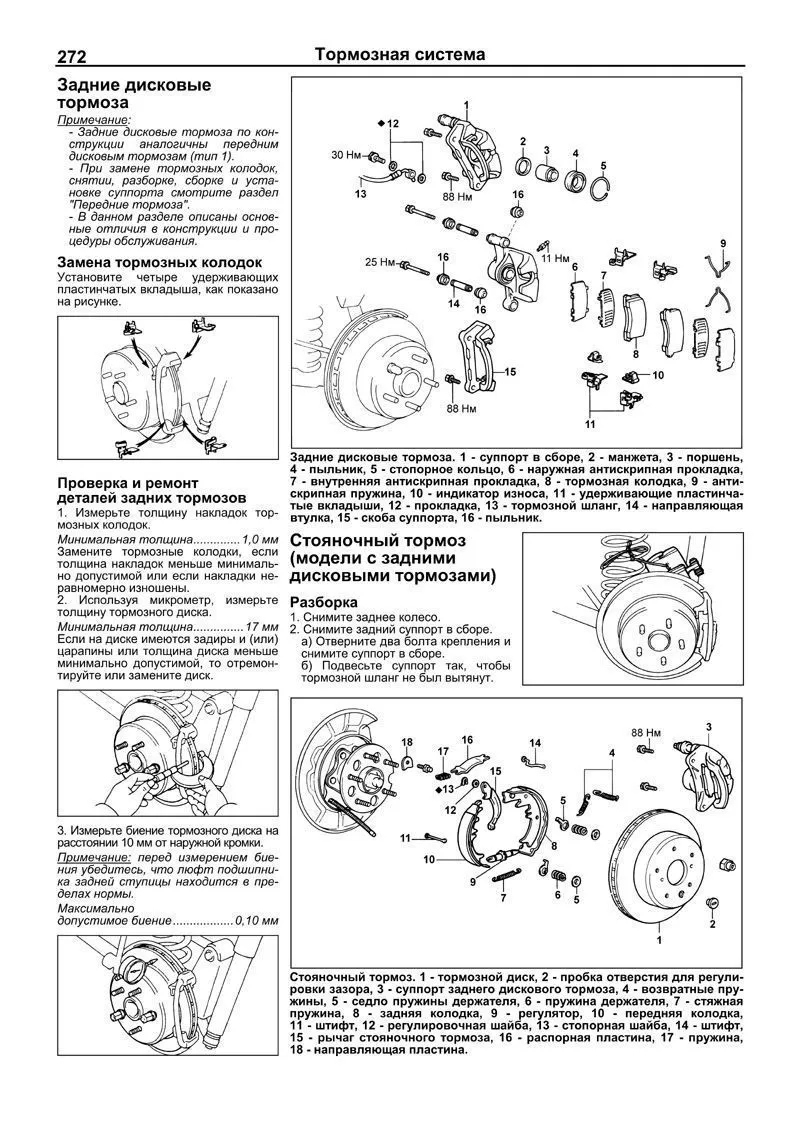

Задние дисковые тормоза	272
Стояночный тормоз (модели с задними дисковыми тормозами)	272
Регулятор давления (Р - клапан) (модели с 1996 г)	275
Клапан перераспределения тормозных усилий в зависимости от нагрузки на заднюю ось	275
Антиблокировочная система тормозов	276
Описание системы диагностики	276
Проверка системы ABS	276
Сброс кодов неисправности	277
Диагностика датчиков частоты вращения	279
Модулятор давления	280
Датчики частоты вращения передних колес	284
Датчики частоты вращения задних колес	284
Кузов	289
Держатели (пистоны)	289

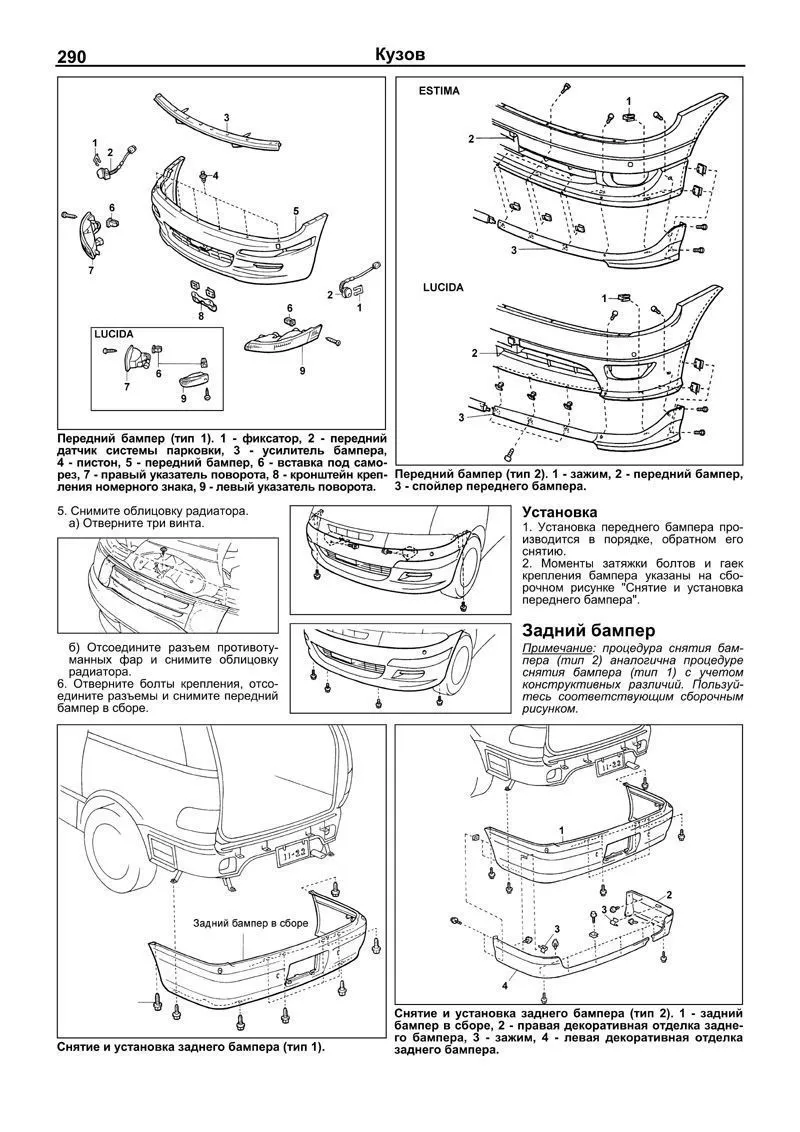

Передний бампер	289
Задний бампер	290
Спойлер задней двери	292
Регулировка положения дверей и капота	292
Передние двери	295
Сдвижная дверь	297
Задняя дверь	299
Наружные декоративные накладки	300
Лобовое стекло	300
Стекла салона и сдвижной двери	303
Переднее боковое стекло	303
Стекло задней двери	305
Передний люк	306
Задний люк	307
Панель приборов	307
Кузовные размеры	314
Отсек двигателя и проемы боковых дверей	314
Проем задней двери	314
Днище кузова (задняя четырех рычажная подвеска)	314
Днище кузова (задняя независимая подвеска)	315
Кондиционер, отопление и вентиляция	316
Меры безопасности при работе с хладагентом	316
Вакуумирование, зарядка и проверка системы	316
Проверка количества хладагента	319
Линии охлаждения	319
Панель управления кондиционером (рычажного типа)	320
Панель управления кондиционером (кнопочного типа)	321
Блок переднего отопителя	321
Блок кондиционера	322
Панель управления задним отопителем (модели с дизельным двигателем)	325
Блок заднего отопителя (модели с дизельным двигателем)	326
Задний блок системы кондиционирования	328
Испаритель	330
Компрессор	330
Конденсатор	331
Ресивер	332
Холодильник	332
Расширительный клапан	333
Проверка электрических элементов	333
Проверка сервоприводов	336
Система подушек безопасности (SRS)	342
Меры предосторожности при эксплуатации и проведении ремонтных работ	342
Жгут проводов	342
Диагностика системы	342
Снятие и установка рулевого колеса и накладки	343
Снятие подушки безопасности	344
Электрооборудование кузова	345
Общая информация	345
Реле и предохранителей	346
Замок зажигания	348
Фары и габаритные фонари	348
Комбинированный переключатель	348
Стеклоочистители и стеклоомыватели	350
Комбинация приборов	352
Разборка переключателя освещения	348
Разборка переключателя света фар	348
Проверка комбинированного переключателя	348
Проверка реле фар	349
Проверка реле габаритных фонарей, реле ламп освещения при повороте	349
Проверка выключателя передних противотуманных фар	349
Проверка выключателя аварийной сигнализации	349
Проверка реле-прерывателя указателей поворота	349
Выключатель стоп-сигналов	349
Проверка концевых выключателей	349
Выключатель подсветки вещевого ящика	349
Датчик неисправности ламп	349
Система предупреждения о невыключенном освещении	349
Обогреватель заднего стекла	355
Звуковой сигнал	356
Система парковки	357
Электрические стеклоподъемники	358
Центральный замок	360
Система закрытия задней двери	361
Система облегчения закрытия сдвижной двери (модели с 1993 г.)	363
Электропривод люка	364
Электропривод шторок	364
Система регулировки положения наружных зеркал	365
Часы	366
Схемы электрооборудования	367
Схема 1. Электропитание	368
Схема 2. Система зарядки. Система зажигания	369
Схема 3. Система подогрева топлива. Система запуска	370
Схема 4. Автоматическая система регулирования уровня масла	371
Схема 5. Система индикации неисправности в тормозной системе (модели выпуска до 93.8 г). Система подогрева зеркал	372
Схема 6. Система парковки (модели выпуска до 93.8 г)	373
Схема 7. Система парковки (модели выпуска 93.8 - 96.8 гг)	374
Схема 8. Система парковки (модели выпуска с 96.8 г)	375
Схема 9. Система управления двигателем (модели с двигателем 2TZ-FE выпуска до 95.1 г)	376
Схема 10. Система управления двигателем (модели с двигателем 2TZ-FE выпуска до 95.1 г) (продолжение)	377
Схема 11. Система управления двигателем (модели с двигателем 3С-Т)	378
Схема 12. Система управления двигателем (модели с двигателем 3С-Т) (продолжение)	379
Схема 13. Система управления двигателем (модели с двигателем 2TZ-FE выпуска 95.1 - 96.8 гг)	380
Схема 14. Система управления двигателем (модели с двигателем 2TZ-FE выпуска 95.1 - 96.8 гг) (продолжение)	381
Схема 15. Система управления двигателем (модели с двигателем 2TZ-FE выпуска с 96.8 г)	382
Схема 16. Система управления двигателем (модели с двигателем 2TZ-FE выпуска с 96.8 г) (продолжение)	383
Схема 17. Система управления двигателем (модели с двигателем 3С-ТЕ)	384
Схема 18. Система управления двигателем (модели с двигателем 3С-ТЕ) (продолжение)	385
Схема 19. Антиблокировочная система тормозов (модели с двигателями 2TZ-FE и3С-Т выпуска до 95.1 г)	386
Схема 20. Антиблокировочная система тормозов (модели с двигателем 3С-ТЕ выпуска до 95.8 г и двигателем 2TZ-FE выпуска 95.1 - 96.8 гг)	387
Схема 21. Антиблокировочная система тормозов (модели с двигателем 3С-ТЕ выпуска 95.8 - 96.8 гг)	388
Схема 22. Антиблокировочная система тормозов (модели с двигателем 2TZ-FE выпуска с 96.8 г)	389
Схема 23. Антиблокировочная система тормозов (модели с двигателем 3С-ТЕ выпуска с 96.8 г)	390
Схема 24. Индикация положения селектора АКПП (модели выпуска до 93.8 г). Повышающая передача	391
Схема 25. Электропривод люка. Индикация положения селектора АКПП (модели выпуска 93.8 - 98.1 гг)	392
Схема 26. Обогреватель стекла задней двери (модели выпуска до 95.1 г). Подушки безопасности (модели выпуска до 95.1 г)	393
Схема 27. Обогреватель стекла задней двери (модели выпуска с 95.1). Подушки безопасности (модели выпуска 95.1 - 98.1 гг)	394
Схема 28. Электропривод стеклоподъемников (модели выпуска с 98.1 г). Индикация положения селектора АКПП (модели выпуска с 98.1 г)	395
Схема 29. Система напоминания о невыключенном освещении и оставленном в замке зажигания ключе (модели выпуска с 98.1 г). Подушки безопасности (модели выпуска с 98.1 г)	396
Схема 30. Центральный замок (комплектация F GRADE). Электропривод стеклоподъемников (модели выпуска до 98.1 г)	397
Схема 31. Центральный замок (комплектация G GRADE выпуска до 93.8 г) (S, X, AERAS выпуска до 98.1 г)	398
Схема 32. Центральный замок (комплектация G GRADE выпуска 93.6 - 98.1 гг) (X LUXURY)	399
Схема 33. Электропривод зеркал (модели выпуска до 96.8 г). Электропривод шторок	400
Схема 34. Фонарь заднего хода (модели выпуска с 98.1 г). Электропривод зеркал (модели выпуска с 96.8 г)	401
Схема 35. Система облегчения закрытия двери (модели выпуска с 93.8 г)	402
Схема 36. Система напоминания о невыключенном освещении и оставленном в замке зажигания ключе (модели выпуска до 98.1 г). Система облегчения закрытия двери (модели выпуска с 93.8 г)	403
Схема 37. Центральный замок (модели выпуска с 98.1 г.)	404
Схема 38. Комбинация приборов (модели выпуска с 98.1 г.)	405
Схема 39. Комбинация приборов (модели выпуска до 93.8 г.)	406
Схема 40. Комбинация приборов (модели выпуска до 93.8 г.) (продолжение)	407
Схема 41. Комбинация приборов (модели выпуска 93.8 - 98.1 гг.)	408
Схема 42. Комбинация приборов (модели выпуска 93.8 - 98.1 гг.) (продолжение)	409
Схема 43. Магнитола (модели с 4 колонками и без заднего телевизора). Магнитола (модели с 6 колонками и без заднего телевизора)	410
Схема 44. Магнитола (модели с 9 колонками и без заднего телевизора выпуска до 98.1 г.)	411
Схема 45. Магнитола (комплектация MULTI AV STATION, без заднего телевизора выпуска до 98.1 г.)	412
Схема 46. Магнитола и телевизор (9 колонок и комплектация WIDE MULTI AV STATION II, без заднего телевизора выпуска до 98.1 г.)	413
Схема 47. Магнитола и телевизор (9 колонок и комплектация WIDE MULTI AV STATION II, без заднего телевизора выпуска до 98.1 г.) (продолжение). Магнитола и телевизор (6 колонок и комплектация WIDE MULTI AV STATION II, без заднего телевизора выпуска с 98.1 г.)	414
Схема 48. Магнитола и телевизор (6 колонок и комплектация WIDE MULTI AV STATION II, без заднего телевизора выпуска с 98.1 г.) (продолжение)	415
Схема 49. Звуковой сигнал. Прикуриватель. Часы	416
Схема 50. Очиститель и омыватель лобового стекла. Очиститель и омыватель стекла задней двери	417
Схема 51. Фары. Лампы освещения при повороте	418
Схема 52. Фонарь заднего хода (модели выпуска до 98.1 г.). Габариты (комплектации F и D GRADE)	419
Схема 53. Габариты (модели выпуска до 96.8 г.) (кроме комплектации F и D GRADE). Стоп-сигналы (комплектации F и D GRADE)	420
Схема 54. Стоп-сигналы (для моделей выпуска до 96.8 г.) (кроме комплектации F и D GRADE). Указатели поворота и аварийная сигнализация (модели выпуска до 96.8 г.)	421
Схема 55. Стоп-сигналы (для моделей выпуска до 96.8 г.) (кроме комплектации F и D GRADE). Указатели поворота и аварийная сигнализация (модели выпуска до 96.8 г.). Противотуманные фары	422
Схема 56. Дисплей системы парковки. Указатели поворота и аварийная сигнализация (модели выпуска с 96.8 г.)	423
Схема 57. Подсветка	424
Схема 58. Подсветка (модели выпуска до 98.1 г.)	425
Схема 59. Подсветка (модели выпуска с 98.1 г.)	426
Схема 60. Двойной кондиционер и задний отопитель (модели выпуска до 93.8 г.)	427
Схема 61. Двойной кондиционер и задний отопитель (модели выпуска до 93.8 г.) (продолжение)	428
Схема 62. Двойной кондиционер и задний отопитель (модели выпуска c 93.8 г.)	429
Схема 63. Двойной кондиционер и задний отопитель (модели выпуска c 93.8 г.) (продолжение)	430
Схема 64. Двойной кондиционер с автоматическим управлением (модели выпуска до 93.8 г.)	431
Схема 65. Двойной кондиционер с автоматическим управлением (модели выпуска до 93.8 г.) (продолжение)	432
Схема 66. Двойной кондиционер с автоматическим управлением (модели выпуска 93.8 - 98.1 гг.)	433
Схема 67. Двойной кондиционер с автоматическим управлением (модели выпуска 93.8 - 98.1 гг.) (продолжение)	434
Схема 68. Двойной кондиционер с автоматическим управлением (модели выпуска с 98.1 г.)	435
Схема 69. Двойной кондиционер с автоматическим управлением (модели выпуска с 98.1 г.) (продолжение)	436
Схема 70. Двойной кондиционер с автоматическим управлением (модели выпуска с 98.1 г.) (продолжение)	437
Схема 71. Задний отопитель (модели с двойным кондиционером с автоматическим управлением). Заземление	438
Схема 72. Холодильник и нагреватель (модели выпуска 93.8 - 98.1 гг.). Разъем электропитания	439
Схема 73. Дополнительный отопитель (кондиционер с ручным управлением). Дополнительный отопитель (кондиционер с автоматическим управлением)	440
Содержание	441

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Передняя подвеска ":

Стойка передней подвески Снятие 1. Поддомкратьте автомобиль и снимите переднее колесо. Момент затяжки......................105 Н ?м 2. Отсоедините стойку стабилизатора поперечной устойчивости от стойки передней подвески. Момент затяжки......................105 Н ?м 3. (Модели с ABS) Отверните два болта и отсоедините провод датчика частоты вращения от стойки. Момент затяжки ......................... 5 Н ?м 4. Отсоедините тормозные шланги от стойки. а) Отсоедините тормозную трубку. Момент затяжки ....................... 15 Н ?м б) Снимите два фиксатора и отсоедините тормозные шланги от стойки. 5. Ослабьте гайки крепления стойки к поворотному кулаку. Момент затяжки ..................... 320 Н ?м Примечание: не снимайте болты. 6. Поддомкратьте нижний рычаг передней подвески. 7. (Левая сторона) Снимите облицовку панели приборов. 8. (Правая сторона) Отсоедините рычаг привода замка капота. 9. (Правая сторона) Снимите нижнюю отделочную панель со стороны водителя.

Пример текста из раздела " Подвеска независимая задняя подвеска ":

Установка 1. Установите амортизатор, втулки и шайбы. 2. Поддомкратьте нижний рычаг задней подвески. 3. Установите и затяните новую верхнюю гайку крепления амортизатора. Примечание: затягивайте гайку до тех пор, пока витки резьбы не будут выступать на 2 3 мм. 4. Установите и затяните новую гайку крепления амортизатора к кулаку заднего колеса. Примечание: затягивайте гайку до тех пор, пока витки резьбы не будут выступать на 2 3 мм. 5. Установите заднее колесо и опустите автомобиль. Момент затяжки......................105 Н ?м Верхний рычаг задней подвески Снятие 1. Поддомкратьте автомобиль и снимите заднее колесо. Момент затяжки......................105 Н ?м 2. (Модели с дисковыми тормозами) Отверните два болта и снимите суппорт тормозного механизма. Примечание: подвесьте суппорт в сборе на проволоке. 3. Снимите верхний рычаг задней подвески. а) Поставьте домкрат под кулак. б) Нанесите установочные метки на регулировочный кулачок и держатель, как показано на рисунке. Отверните гайку и отсоедините верхний рычаг. в) Отверните гайку крепления верхнего рычага к кулаку заднего колеса. г) Используя съемник, отсоедините верхний рычаг от кулака. Снятие амортизатора задней подвески. 1 гайка крепления амортизатора, 2 шайба №1, 3 втулка, 4 шайба №2, 5 амортизатор задней подвески. Снятие верхнего рычага задней подвески. 1 регулировочный кулачок №2, 2 регулировочный кулачок №1 с болтом, 3 верхний рычаг задней подвески, 4 суппорт тормозного механизма в сборе.

Пример текста из раздела " Тормозная система ":

Задние дисковые тормоза Примечание: Задние дисковые тормоза по конструкции аналогичны передним дисковым тормозам (тип 1). При замене тормозных колодок, снятии, разборке, сборке и установке суппорта смотрите раздел "Передние тормоза". В данном разделе описаны основные отличия в конструкции и процедуры обслуживания. Замена тормозных колодок Установите четыре удерживающих пластинчатых вкладыша, как показано на рисунке. Проверка и ремонт деталей задних тормозов 1. Измерьте толщину накладок тормозных колодок. Минимальная толщина..............1,0 мм Замените тормозные колодки, если толщина накладок меньше минимально допустимой или если накладки неравномерно изношены. 2. Используя микрометр, измерьте толщину тормозного диска. Минимальная толщина...............17 мм Если на диске имеются задиры и (или) царапины или толщина диска меньше минимально допустимой, то отремонтируйте или замените диск. 3. Измерьте биение тормозного диска на расстоянии 10 мм от наружной кромки. Примечание: перед измерением биения убедитесь, что люфт подшипника задней ступицы находится в пределах нормы. Максимально допустимое биение..................0,10 мм Стояночный тормоз (модели с задними дисковыми тормозами) Разборка 1. Снимите заднее колесо. 2. Снимите задний суппорт в сборе. а) Отверните два болта крепления и снимите суппорт в сборе. б) Подвесьте суппорт так, чтобы тормозной шланг не был вытянут. Задние дисковые тормоза. 1 суппорт в сборе, 2 манжета, 3 поршень, 4 пыльник, 5 стопорное кольцо, 6 наружная антискрипная прокладка, 7 внутренняя антискрипная прокладка, 8 тормозная колодка, 9 антискрипная пружина, 10 индикатор износа, 11 удерживающие пластинчатые вкладыши, 12 прокладка, 13 тормозной шланг, 14 направляющая втулка, 15 скоба суппорта, 16 пыльник.

Пример текста из раздела " Кузов ":

5. Снимите облицовку радиатора. а) Отверните три винта. б) Отсоедините разъем противотуманных фар и снимите облицовку радиатора. 6. Отверните болты крепления, отсоедините разъемы и снимите передний бампер в сборе. Установка 1. Установка переднего бампера производится в порядке, обратном его снятию. 2. Моменты затяжки болтов и гаек крепления бампера указаны на сборочном рисунке "Снятие и установка переднего бампера". Задний бампер Примечание: процедура снятия бампера (тип 2) аналогична процедуре снятия бампера (тип 1) с учетом конструктивных различий. Пользуйтесь соответствующим сборочным рисунком.

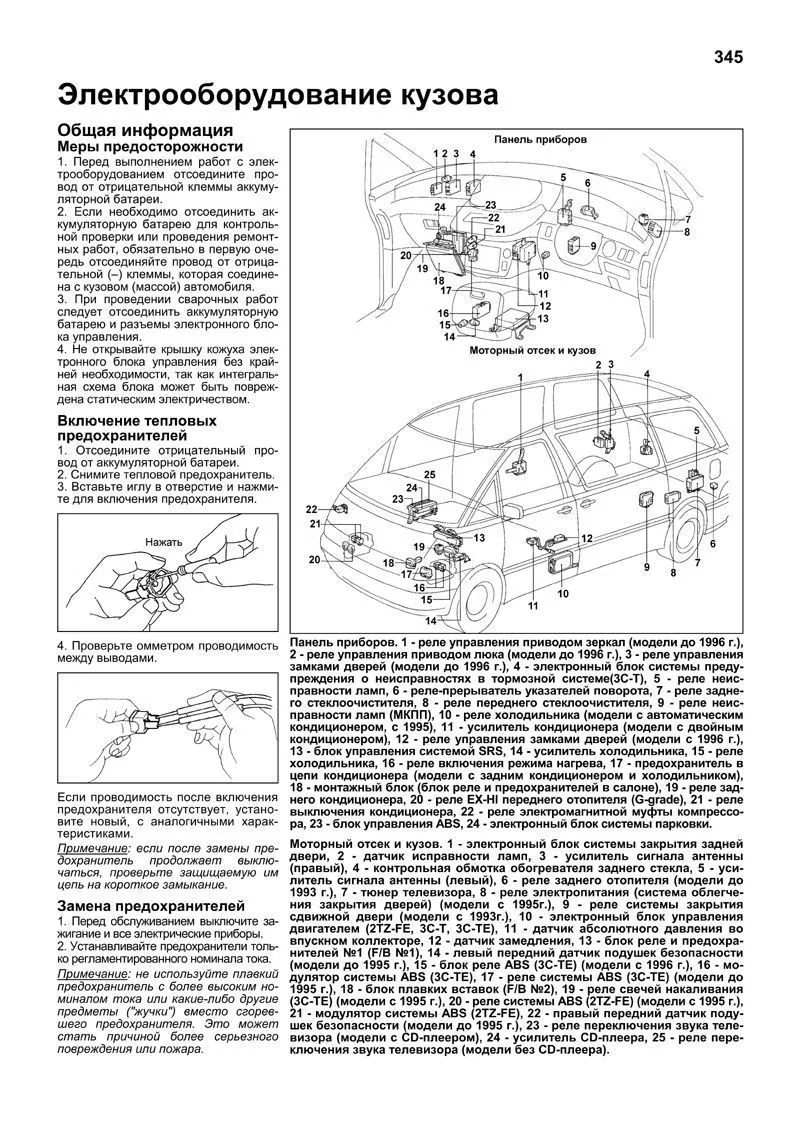

Пример текста из раздела " Электрооборудование кузова ":

Общая информация Меры предосторожности 1. Перед выполнением работ с электрооборудованием отсоедините провод от отрицательной клеммы аккумуляторной батареи. 2. Если необходимо отсоединить аккумуляторную батарею для контрольной проверки или проведения ремонтных работ, обязательно в первую очередь отсоединяйте провод от отрицательной (–) клеммы, которая соединена с кузовом (массой) автомобиля. 3. При проведении сварочных работ следует отсоединить аккумуляторную батарею и разъемы электронного блока управления. 4. Не открывайте крышку кожуха электронного блока управления без крайней необходимости, так как интегральная схема блока может быть повреждена статическим электричеством. Включение тепловых предохранителей 1. Отсоедините отрицательный провод от аккумуляторной батареи. 2. Снимите тепловой предохранитель. 3. Вставьте иглу в отверстие и нажмите для включения предохранителя. 4. Проверьте омметром проводимость между выводами. Если проводимость после включения предохранителя отсутствует, установите новый, с аналогичными характеристиками. Примечание: если после замены предохранитель продолжает выключаться, проверьте защищаемую им цепь на короткое замыкание. Замена предохранителей 1. Перед обслуживанием выключите зажигание и все электрические приборы. 2. Устанавливайте предохранители только регламентированного номинала тока. Примечание: не используйте плавкий предохранитель с более высоким номиналом тока или какие-либо другие предметы ("жучки") вместо сгоревшего предохранителя. Это может стать причиной более серьезного повреждения или пожара.
