Книга Toyota HiAce, Regius, Touring HiAce, SBV 1995-2006 бензин, дизель, электросхемы. Руководство по ремонту и эксплуатации автомобиля. Профессионал. Легион-Aвтодата

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

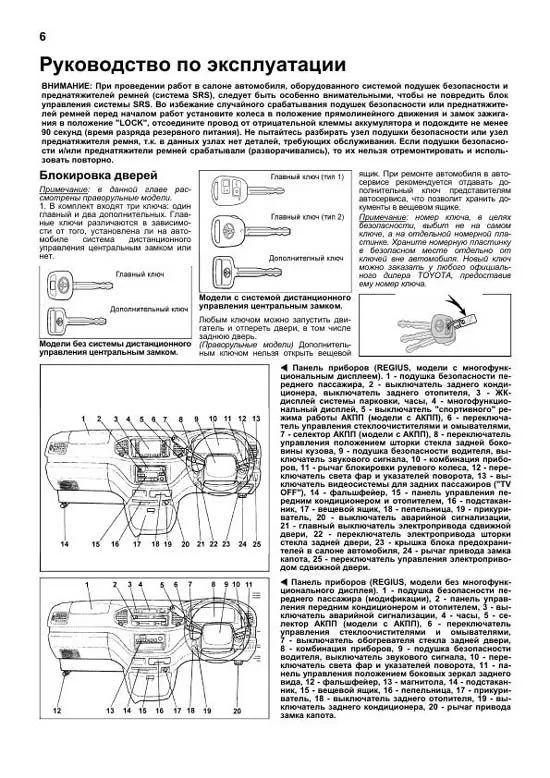

Пример текста из раздела " Руководство по эксплуатации ":

Блокировка дверей Примечание: в данной главе рассмотрены праворульные модели. 1. В комплект входят три ключа: один главный и два дополнительных. Главные ключи различаются в зависимости от того, установлена ли на автомобиле система дистанционного управления центральным замком или нет. Модели без системы дистанционного управления центральным замком. Модели с системой дистанционного управления центральным замком. Любым ключом можно запустить двигатель и отпереть двери, в том числе заднюю дверь. (Праворульные модели) Дополнительным ключом нельзя открыть вещевой ящик. При ремонте автомобиля в автосервисе рекомендуется отдавать дополнительный ключ представителям автосервиса, что позволит хранить документы в вещевом ящике. Примечание: номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке. Храните номерную пластинку в безопасном месте отдельно от ключей вне автомобиля. Новый ключ можно заказать у любого официального дилера TOYOTA, предоставив ему номер ключа. Руководство по эксплуатации ВНИМАНИЕ: При проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS. Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания). Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, т.к. в данных узлах нет деталей, требующих обслуживания. Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать и использовать повторно. ? Панель приборов (REGIUS, модели с многофункциональным дисплеем). 1 подушка безопасности переднего пассажира, 2 выключатель заднего кондиционера, выключатель заднего отопителя, 3 ЖКдисплей системы парковки, часы, 4 многофункциональный дисплей, 5 выключатель "спортивного" режима работы АКПП (модели с АКПП), 6 переключатель управления стеклоочистителями и омывателями, 7 селектор АКПП (модели с АКПП), 8 переключатель управления положением шторки стекла задней боковины кузова, 9 подушка безопасности водителя, выключатель звукового сигнала, 10 комбинация приборов, 11 рычаг блокировки рулевого колеса, 12 переключатель света фар и указателей поворота, 13 выключатель видеосистемы для задних пассажиров ("TV OFF"), 14 фальшфейер, 15 панель управления передним кондиционером и отопителем, 16 подстаканник, 17 вещевой ящик, 18 пепельница, 19 прикуриватель, 20 выключатель аварийной сигнализации, 21 главный выключатель электропривода сдвижной двери, 22 переключатель электропривода шторки стекла задней двери, 23 крышка блока предохранителей в салоне автомобиля, 24 рычаг привода замка капота, 25 переключатель управления электроприводом сдвижной двери. ? Панель приборов (REGIUS, модели без многофункционального дисплея). 1 подушка безопасности переднего пассажира (модификации), 2 панель управления передним кондиционером и отопителем, 3 выключатель аварийной сигнализации, 4 часы, 5 селектор АКПП (модели с АКПП), 6 переключатель управления стеклоочистителями и омывателями, 7 выключатель обогревателя стекла задней двери, 8 комбинация приборов, 9 подушка безопасности водителя, выключатель звукового сигнала, 10 переключатель света фар и указателей поворота, 11 панель управления положением боковых зеркал заднего вида, 12 фальшфейер, 13 магнитола, 14 подстаканник, 15 вещевой ящик, 16 пепельница, 17 прикуриватель, 18 выключатель заднего отопителя, 19 выключатель заднего кондиционера, 20 рычаг привода замка капота.

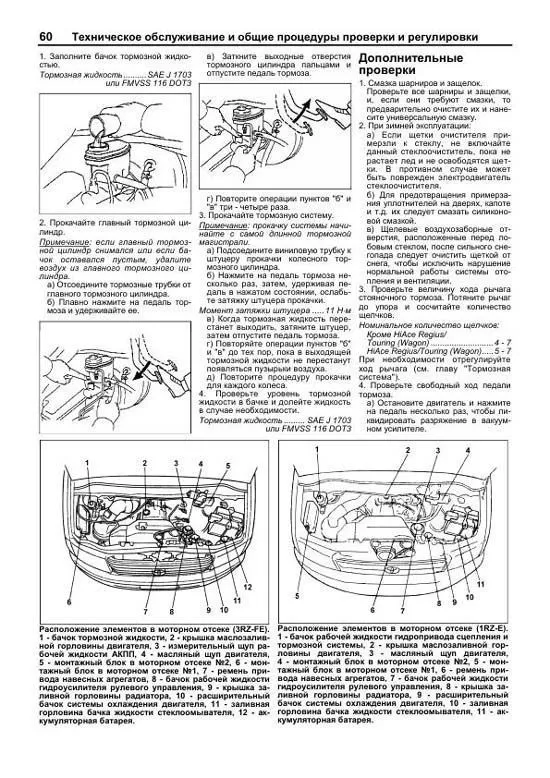

Пример текста из раздела " Техническое обслуживание и общие процедуры проверки и регулировки ":

1. Заполните бачок тормозной жидкостью. Тормозная жидкость..........SAE J 1703 или FMVSS 116 DOT3 2. Прокачайте главный тормозной цилиндр. Примечание: если главный тормозной цилиндр снимался или если бачок оставался пустым, удалите воздух из главного тормозного цилиндра. а) Отсоедините тормозные трубки от главного тормозного цилиндра. б) Плавно нажмите на педаль тормоза и удерживайте ее. в) Заткните выходные отверстия тормозного цилиндра пальцами и отпустите педаль тормоза. г) Повторите операции пунктов "б" и "в" три четыре раза. 3. Прокачайте тормозную систему. Примечание: прокачку системы начинайте с самой длинной тормозной магистрали. а) Подсоедините виниловую трубку к штуцеру прокачки колесного тормозного цилиндра. б) Нажмите на педаль тормоза несколько раз, затем, удерживая педаль в нажатом состоянии, ослабьте затяжку штуцера прокачки. Момент затяжки штуцера .....11 Н ?м в) Когда тормозная жидкость перестанет выходить, затяните штуцер, затем отпустите педаль тормоза. г) Повторяйте операции пунктов "б" и "в" до тех пор, пока в выходящей тормозной жидкости не перестанут появляться пузырьки воздуха. д) Повторите процедуру прокачки для каждого колеса. 4. Проверьте уровень тормозной жидкости в бачке и долейте жидкость в случае необходимости. Тормозная жидкость ......... SAE J 1703 или FMVSS 116 DOT3 Дополнительные проверки 1. Смазка шарниров и защелок. Проверьте все шарниры и защелки, и, если они требуют смазки, то предварительно очистите их и нанесите универсальную смазку. 2. При зимней эксплуатации: а) Если щетки очистителя примерзли к стеклу, не включайте данный стеклоочиститель, пока не растает лед и не освободятся щетки. В противном случае может быть поврежден электродвигатель стеклоочистителя. б) Для предотвращения примерзания уплотнителей на дверях, капоте и т.д. их следует смазать силиконовой смазкой. в) Щелевые воздухозаборные отверстия, расположенные перед лобовым стеклом, после сильного снегопада следует очистить щеткой от снега, чтобы исключить нарушение нормальной работы системы отопления и вентиляции. 3. Проверьте величину хода рычага стояночного тормоза. Потяните рычаг до упора и сосчитайте количество щелчков. Номинальное количество щелчков: Кроме HiAce Regius/ Touring (Wagon) ...........................4 7 HiAce Regius/Touring (Wagon).....5 7 При необходимости отрегулируйте ход рычага (см. главу "Тормозная система"). 4. Проверьте свободный ход педали тормоза. а) Остановите двигатель и нажмите на педаль несколько раз, чтобы ликвидировать разряжение в вакуумном усилителе. Расположение элементов в моторном отсеке (3RZ-FE). 1 бачок тормозной жидкости, 2 крышка маслозаливной горловины двигателя, 3 измерительный щуп рабочей жидкости АКПП, 4 масляный щуп двигателя, 5 монтажный блок в моторном отсеке №2, 6 монтажный блок в моторном отсеке №1, 7 ремень привода навесных агрегатов, 8 бачок рабочей жидкости гидроусилителя рулевого управления, 9 крышка заливной горловины радиатора, 10 расширительный бачок системы охлаждения двигателя, 11 заливная горловина бачка жидкости стеклоомывателя, 12 аккумуляторная батарея. Расположение элементов в моторном отсеке (1RZ-E). 1 бачок рабочей жидкости гидропривода сцепления и тормозной системы, 2 крышка маслозаливной горловины двигателя, 3 масляный щуп двигателя, 4 монтажный блок в моторном отсеке №2, 5 монтажный блок в моторном отсеке №1, 6 ремень привода навесных агрегатов, 7 бачок рабочей жидкости гидроусилителя рулевого управления, 8 крышка заливной горловины радиатора, 9 расширительный бачок системы охлаждения двигателя, 10 заливная горловина бачка жидкости стеклоомывателя, 11 аккумуляторная батарея.

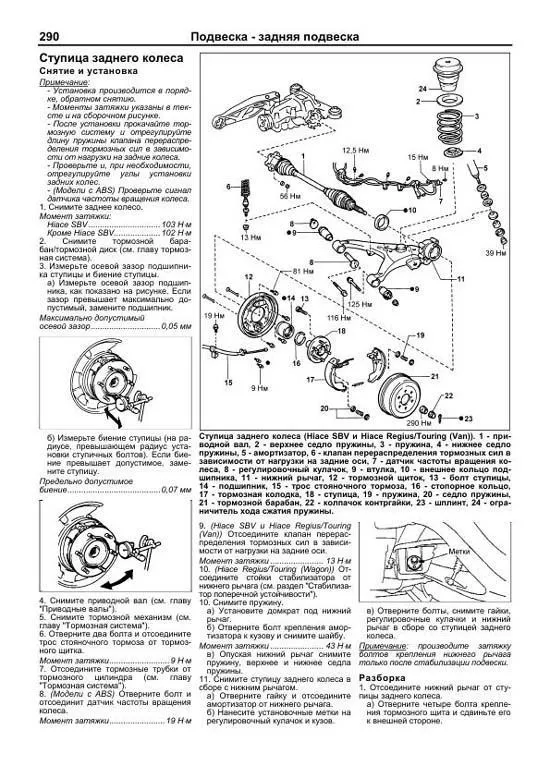

Пример текста из раздела " Подвеска задняя подвеска ":

Ступица заднего колеса Снятие и установка Примечание: Установка производится в порядке, обратном снятию. Моменты затяжки указаны в тексте и на сборочном рисунке. После установки прокачайте тормозную систему и отрегулируйте длину пружины клапана перераспределения тормозных сил в зависимости от нагрузки на задние колеса. Проверьте и, при необходимости, отрегулируйте углы установки задних колес. (Модели с ABS) Проверьте сигнал датчика частоты вращения колеса. 1. Снимите заднее колесо. Момент затяжки: Hiace SBV...............................103 Н ?м Кроме Hiace SBV....................102 Н ?м 2. Снимите тормозной барабан/тормозной диск (см. главу тормозная система). 3. Измерьте осевой зазор подшипника ступицы и биение ступицы. а) Измерьте осевой зазор подшипника, как показано на рисунке. Если зазор превышает максимально допустимый, замените подшипник. Максимально допустимый осевой зазор..............................0,05 мм б) Измерьте биение ступицы (на радиусе, превышающем радиус установки ступичных болтов). Если биение превышает допустимое, замените ступицу. Предельно допустимое биение........................................0,07 мм 4. Снимите приводной вал (см. главу "Приводные валы"). 5. Снимите тормозной механизм (см. главу "Тормозная система"). 6. Отверните два болта и отсоедините трос стояночного тормоза от тормозного щитка. Момент затяжки..........................9 Н ?м 7. Отсоедините тормозные трубки от тормозного цилиндра (см. главу "Тормозная система"). 8. (Модели с ABS) Отверните болт и отсоединит датчик частоты вращения колеса. Момент затяжки........................19 Н ?м 9. (Hiace SBV и Hiace Regius/Touring (Van)) Отсоедините клапан перераспределения тормозных сил в зависимости от нагрузки на задние оси. Момент затяжки ....................... 13 Н ?м 10. (Hiace Regius/Touring (Wagon)) Отсоедините стойки стабилизатора от нижнего рычага (см. раздел "Стабилизатор поперечной устойчивости"). 10. Снимите пружину. а) Установите домкрат под нижний рычаг. б) Отверните болт крепления амортизатора к кузову и снимите шайбу. Момент затяжки ....................... 43 Н ?м в) Опуская нижний рычаг снимите пружину, верхнее и нижнее седла пружины. 11. Снимите ступицу заднего колеса в сборе с нижним рычагом. а) Отверните гайку и отсоедините амортизатор от нижнего рычага. б) Нанесите установочные метки на регулировочный кулачок и кузов. в) Отверните болты, снимите гайки, регулировочные кулачки и нижний рычаг в сборе со ступицей заднего колеса. Примечание: производите затяжку болтов крепления нижнего рычага только после стабилизации подвески. Разборка 1. Отсоедините нижний рычаг от ступицы заднего колеса. а) Отверните четыре болта крепления тормозного щита и сдвиньте его к внешней стороне. Ступица заднего колеса (Hiace SBV и Hiace Regius/Touring (Van)). 1 приводной вал, 2 верхнее седло пружины, 3 пружина, 4 нижнее седло пружины, 5 амортизатор, 6 клапан перераспределения тормозных сил в зависимости от нагрузки на задние оси, 7 датчик частоты вращения колеса, 8 регулировочный кулачок, 9 втулка, 10 внешнее кольцо подшипника, 11 нижний рычаг, 12 тормозной щиток, 13 болт ступицы, 14 подшипник, 15 трос стояночного тормоза, 16 стопорное кольцо, 17 тормозная колодка, 18 ступица, 19 пружина, 20 седло пружины, 21 тормозной барабан, 22 колпачок контргайки, 23 шплинт, 24 ограничитель хода сжатия пружины.

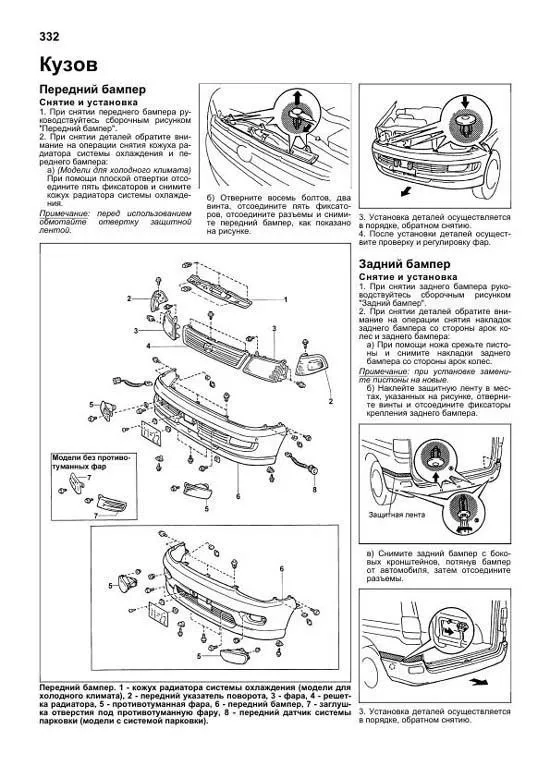

Пример текста из раздела " Кузов ":

Передний бампер Снятие и установка 1. При снятии переднего бампера руководствуйтесь сборочным рисунком "Передний бампер". 2. При снятии деталей обратите внимание на операции снятия кожуха радиатора системы охлаждения и переднего бампера: а) (Модели для холодного климата) При помощи плоской отвертки отсоедините пять фиксаторов и снимите кожух радиатора системы охлаждения. Примечание: перед использованием обмотайте отвертку защитной лентой. б) Отверните восемь болтов, два винта, отсоедините пять фиксаторов, отсоедините разъемы и снимите передний бампер, как показано на рисунке. 3. Установка деталей осуществляется в порядке, обратном снятию. 4. После установки деталей осуществите проверку и регулировку фар. Задний бампер Снятие и установка 1. При снятии заднего бампера руководствуйтесь сборочным рисунком "Задний бампер". 2. При снятии деталей обратите внимание на операции снятия накладок заднего бампера со стороны арок колес и заднего бампера: а) При помощи ножа срежьте пистоны и снимите накладки заднего бампера со стороны арок колес. Примечание: при установке замените пистоны на новые. б) Наклейте защитную ленту в местах, указанных на рисунке, отверните винты и отсоедините фиксаторы крепления заднего бампера. в) Снимите задний бампер с боковых кронштейнов, потянув бампер от автомобиля, затем отсоедините разъемы. 3. Установка деталей осуществляется в порядке, обратном снятию. Кузов Передний бампер. 1 кожух радиатора системы охлаждения (модели для холодного климата), 2 передний указатель поворота, 3 фара, 4 решетка радиатора, 5 противотуманная фара, 6 передний бампер, 7 заглушка отверстия под противотуманную фару, 8 передний датчик системы парковки (модели с системой парковки).

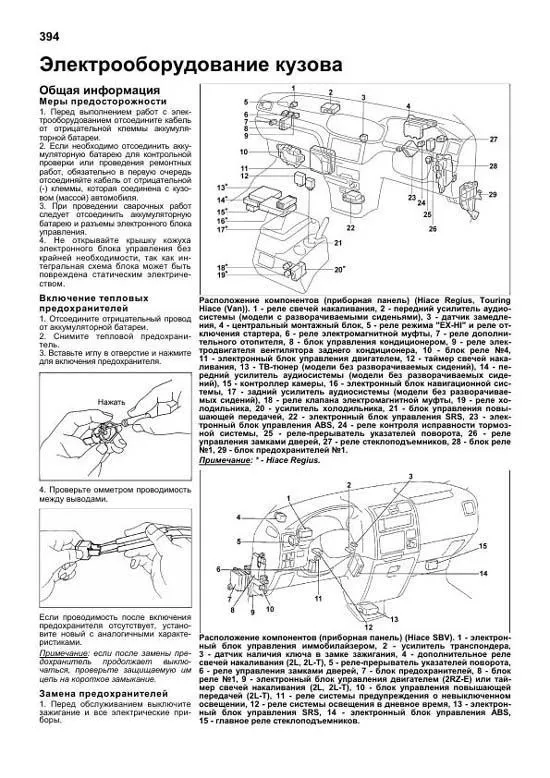

Пример текста из раздела " Электрооборудование кузова ":

Общая информация Меры предосторожности 1. Перед выполнением работ с электрооборудованием отсоедините кабель от отрицательной клеммы аккумуляторной батареи. 2. Если необходимо отсоединить аккумуляторную батарею для контрольной проверки или проведения ремонтных работ, обязательно в первую очередь отсоединяйте кабель от отрицательной (-) клеммы, которая соединена с кузовом (массой) автомобиля. 3. При проведении сварочных работ следует отсоединить аккумуляторную батарею и разъемы электронного блока управления. 4. Не открывайте крышку кожуха электронного блока управления без крайней необходимости, так как интегральная схема блока может быть повреждена статическим электричеством. Включение тепловых предохранителей 1. Отсоедините отрицательный провод от аккумуляторной батареи. 2. Снимите тепловой предохранитель. 3. Вставьте иглу в отверстие и нажмите для включения предохранителя. 4. Проверьте омметром проводимость между выводами. Если проводимость после включения предохранителя отсутствует, установите новый с аналогичными характеристиками. Примечание: если после замены предохранитель продолжает выключаться, проверьте защищаемую им цепь на короткое замыкание. Замена предохранителей 1. Перед обслуживанием выключите зажигание и все электрические приборы. Электрооборудование кузова Расположение компонентов (приборная панель) (Hiace Regius, Touring Hiace (Van)). 1 реле свечей накаливания, 2 передний усилитель аудиосистемы (модели с разворачиваемыми сиденьями), 3 датчик замедления, 4 центральный монтажный блок, 5 реле режима "EX-HI" и реле отключения стартера, 6 реле электромагнитной муфты, 7 реле дополнительного отопителя, 8 блок управления кондиционером, 9 реле электродвигателя вентилятора заднего кондиционера, 10 блок реле №4, 11 электронный блок управления двигателем, 12 таймер свечей накаливания, 13 ТВ-тюнер (модели без разворачиваемых сидений), 14 передний усилитель аудиосистемы (модели без разворачиваемых сидений), 15 контроллер камеры, 16 электронный блок навигационной системы, 17 задний усилитель аудиосистемы (модели без разворачиваемых сидений), 18 реле клапана электромагнитной муфты, 19 реле холодильника, 20 усилитель холодильника, 21 блок управления повышающей передачей, 22 электронный блок управления SRS, 23 электронный блок управления ABS, 24 реле контроля исправности тормозной системы, 25 реле-прерыватель указателей поворота, 26 реле управления замками дверей, 27 реле стеклоподъемников, 28 блок реле №1, 29 блок предохранителей №1. Примечание: * Hiace Regius. Расположение компонентов (приборная панель) (Hiace SBV). 1 электронный блок управления иммобилайзером, 2 усилитель транспондера, 3 датчик наличия ключа в замке зажигания, 4 дополнительное реле свечей накаливания (2L, 2L-T), 5 реле-прерыватель указателей поворота, 6 реле управления замками дверей, 7 блок предохранителей, 8 блок реле №1, 9 электронный блок управления двигателем (2RZ-E) или таймер свечей накаливания (2L, 2L-T), 10 блок управления повышающей передачей (2L-T), 11 реле системы предупреждения о невыключенном освещении, 12 реле системы освещения в дневное время, 13 электронный блок управления SRS, 14 электронный блок управления ABS, 15 главное реле стеклоподъемников.
