Книга Toyota Ist, Scion xA 2002-2007 бензин, электросхемы. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
- Артикул: 3033 - назовите при заказе по телефону
- Издательство: Легион-Aвтодата
- ISBN: 5-88850-302-9
- Число страниц: 400
- Формат: А4
- Переплет: Мягкий
- Год выпуска: 2002-07
- V бенз дв: 1.5; 1.3
Цена в интернет-магазине: 1 980 руб.
Книга Тойота Ист и Скион xA. Модели 2WD и 4WD 2002-2007 с бензиновыми двигателями 1NZ-FE 1.5, 2NZ-FE 1.3. Электросхемы. Руководство по ремонту, устройству и техническому обслуживанию автомобиля.
В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию переднеприводных и полноприводных автомобилей Toyota Ist 2002-2007 гг. выпуска, оборудованных бензиновыми двигателями 1NZ-FE (1,5 л), 2NZ-FE (1,3 л).
Издание содержит подробные сведения по диагностике и ремонту элементов системы управления бензиновыми двигателями (впрыска топлива и зажигания), системы изменения фаз газораспределения (VVT-i), инструкции по использованию систем самодиагностики двигателя, АКПП, ABS (антиблокировочной системы тормозов), BA, TRC (противобуксовочной системы), VSC (системы курсовой устойчивости), SRS (системы пассивной безопасности), рекомендации по регулировке и ремонту автоматической коробки передач, элементов тормозной системы (включая ABS), рулевого управления и подвески.
Подробно рассмотрены процедуры проверки, регулировки и обслуживания систем: ABS, TRC, VSC и SRS.
Приведены коды неисправностей и проверка блоков управления двигателем и АКПП, антиблокировочной системой (ABS, ВА), системами улучшения управляемости автомобиля (TRC, VSC) и кондиционером.
Представлены подробные электросхемы для ВСЕХ вариантов комплектации!!!
Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости.
Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.

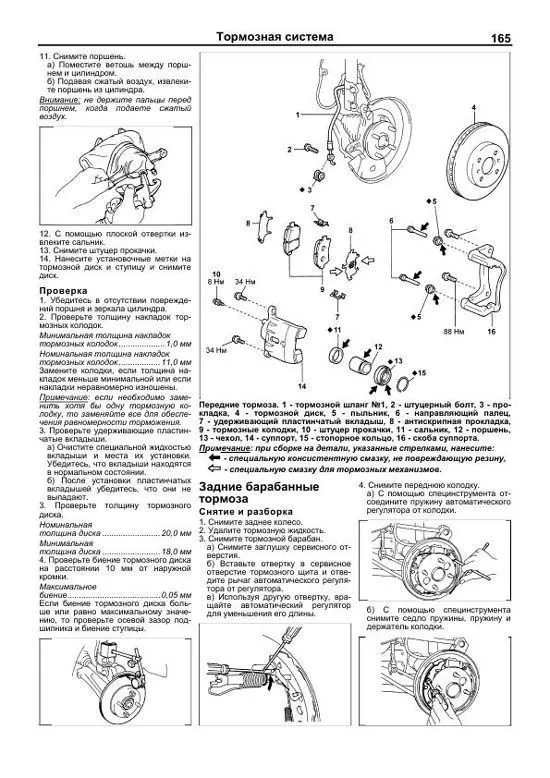

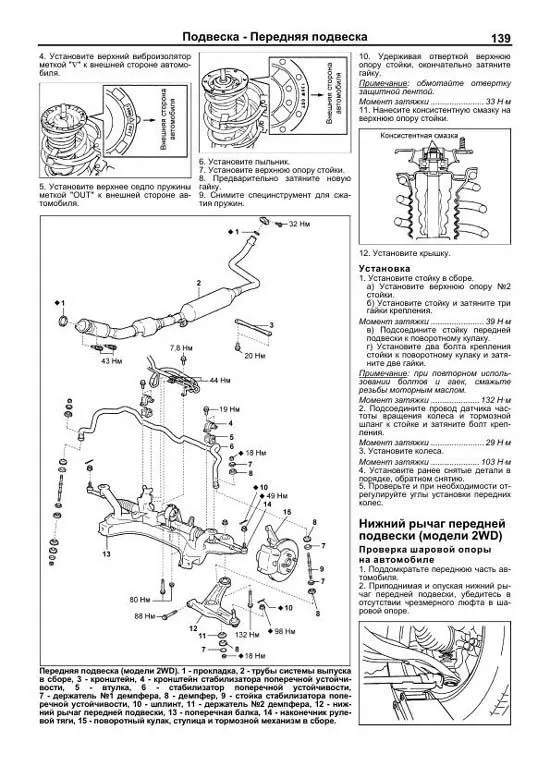

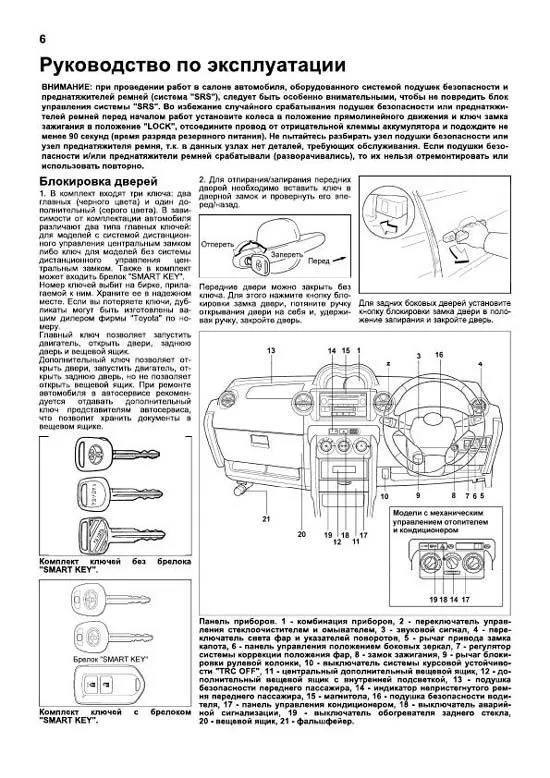

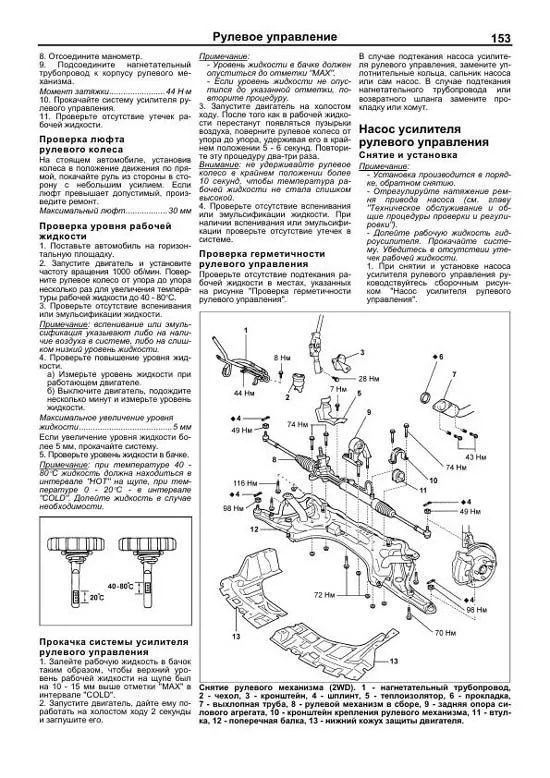

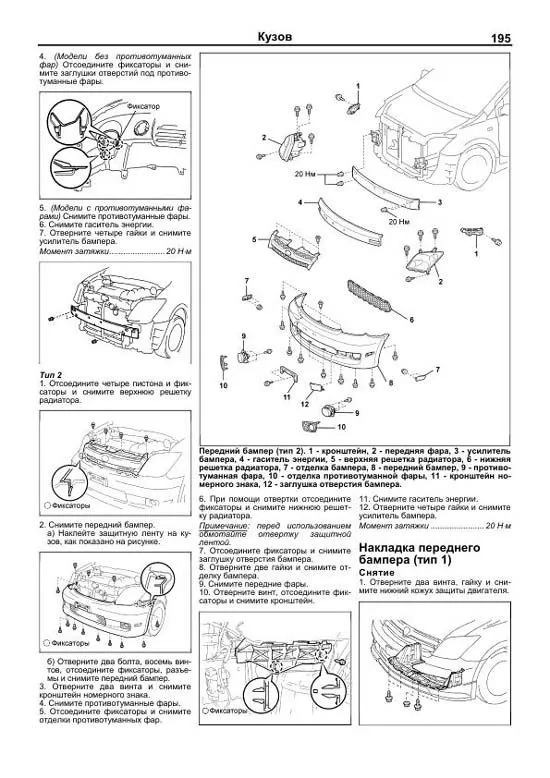

Скачать бесплатно PDF страницы книги по ремонту и обслуживанию Toyota Ist, Scion xA 2002-2007
Купить книгу по ремонту и эксплуатации автомобиля Toyota Ist, Scion xA 2002-2007 с бензиновыми двигателями 1NZ-FE 1.5, 2NZ-FE 1.3, электросхемы Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.
В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию переднеприводных и полноприводных автомобилей Toyota Ist 2002-2007 гг. выпуска, оборудованных бензиновыми двигателями 1NZ-FE (1,5 л), 2NZ-FE (1,3 л).
Издание содержит подробные сведения по диагностике и ремонту элементов системы управления бензиновыми двигателями (впрыска топлива и зажигания), системы изменения фаз газораспределения (VVT-i), инструкции по использованию систем самодиагностики двигателя, АКПП, ABS (антиблокировочной системы тормозов), BA, TRC (противобуксовочной системы), VSC (системы курсовой устойчивости), SRS (системы пассивной безопасности), рекомендации по регулировке и ремонту автоматической коробки передач, элементов тормозной системы (включая ABS), рулевого управления и подвески.
Подробно рассмотрены процедуры проверки, регулировки и обслуживания систем: ABS, TRC, VSC и SRS.
Приведены коды неисправностей и проверка блоков управления двигателем и АКПП, антиблокировочной системой (ABS, ВА), системами улучшения управляемости автомобиля (TRC, VSC) и кондиционером.
Представлены подробные электросхемы для ВСЕХ вариантов комплектации!!!
Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости.
Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.
Скачать бесплатно PDF страницы книги по ремонту и обслуживанию Toyota Ist, Scion xA 2002-2007
Купить книгу по ремонту и эксплуатации автомобиля Toyota Ist, Scion xA 2002-2007 с бензиновыми двигателями 1NZ-FE 1.5, 2NZ-FE 1.3, электросхемы Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.
Посмотреть содержание
Сокращения и условные обозначения 3
Сокращения 3
Условные обозначения 3
Идентификация 3
Номер двигателя и АКПП 3
Номер кузова и идентификационная табличка 3
Расшифровка кода модели (Ist) 3
Технические характеристики двигателей 4
Общие инструкции по ремонту 4
Точки установки гаражного домкрата и лап подъемника 5
Руководство по эксплуатации 6
Блокировка дверей 6
Одометр и счетчик пробега 8
Тахометр 8
Указатель количества топлива 8
Часы 8
Индикаторы комбинации приборов 8
Стеклоподъемники 9
Световая сигнализация в автомобиле 10
Система коррекции положения фар 10
Капот и задняя дверь 11
Лючок топливно-заливной горловины 11
Управление стеклоочистителем и омывателем 11
Регулировка положения рулевого колеса 11
Управление зеркалами 11
Сиденья 12
Ремни безопасности 12
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 13
Управление отопителем и кондиционером 14
Обогреватель заднего стекла 15
Замена салонного фильтра 15
Магнитола - основные моменты эксплуатации 15
Проигрыватель компакт-дисков 16
Антиблокировочная тормозная система (ABS) 16
Система экстренного торможения (ВА) 16
Противобуксовочная система (TRC) 16
Система курсовой устойчивости автомобиля (VSC) 17
Управление автомобилем с АКПП 17
Советы по вождению в различных условиях 18
Особенности трансмиссии моделей 4WD 18
Буксировка автомобиля 18
Запуск двигателя 19
Неисправности двигателя во время движения 20
Запасное колесо, домкрат и инструменты 20
Поддомкрачивание автомобиля 20
Замена колеса 21
Рекомендации по выбору шин 22
Проверка давления и состояния шин 22
Замена шин 23
Особенности эксплуатации алюминиевых дисков 23
Замена дисков колес 23
Индикаторы износа накладок тормозных колодок 23
Каталитический нейтрализатор и система выпуска 23
Проверка и замена предохранителей 24
Замена ламп 25
Техническое обслуживание и общие процедуры проверки и регулировки 27
Интервалы обслуживания 27
Моторное масло и фильтр 27
Меры предосторожности при работе с маслами 27
Выбор моторного масла 27
Проверка уровня моторного масла 27
Замена моторного масла и фильтра 27
Проверка и замена охлаждающей жидкости 27
Проверка и очистка воздушного фильтра 29
Проверка состояния аккумуляторной батареи 29
Проверка ремней привода навесных агрегатов 29
Проверка свечей зажигания 29
Проверка угла опережения зажигания 30
Проверка частоты вращения холостого хода 30
Проверка давления конца такта сжатия 30
Проверка уровня рабочей жидкости тормозной системы 30
Проверка уровня масла в редукторе заднего моста 30
Проверка уровня и состояния рабочей жидкости в АКПП 31
Замена рабочей жидкости в АКПП 31
Замена фильтра АКПП 31
Проверка и долив масла раздаточной коробки 31
Проверка уровня рабочей жидкости ГУР 32
Двигатели серии NZ. Механическая часть 33
Проверка и регулировка зазоров в приводе клапанов 33
Цепь привода ГРМ 35
Снятие 35
Установка 36
Проверка цепи привода ГРМ и механизма натяжения цепи привода ГРМ 38
Замена переднего сальника коленчатого вала 38
Головка блока цилиндров 38
Блок цилиндров 41
Предварительная разборка 41
Окончательная сборка 43
Снятие и установка двигателя (модели внешнего рынка) 45
Снятие 45
Установка 46
Снятие и установка двигателя (модели внутреннего рынка) 48
Снятие 48
Установка 50
Двигатель - общие процедуры ремонта 51
Головка блока цилиндров 51
Разборка 51
Сборка 51
Проверка, очистка и ремонт деталей головки блока цилиндров 52
Блок цилиндров 56
Разборка 56
Проверка 59
Разборка узла "поршень-шатун" 59
Проверка состояния поршня и шатуна 59
Проверка и ремонт коленчатого вала 60
Замена сальников коленчатого вала 61
Сборка блока цилиндров 61
Система охлаждения 64
Насос охлаждающей жидкости 64
Термостат 64
Радиатор 64
Электровентилятор 66
Система смазки 67
Проверка давления масла 67
Масляный насос 67
Проверка 68
Система впрыска топлива (EFI) 69
Описание 69
Топливная система 69
Система подачи воздуха 69
Система электронного управления 69
Меры предосторожности 69
Меры предосторожности при обслуживании электрооборудования 69
Меры предосторожности при наличии на автомобиле мобильной системы радиосвязи 69
Меры предосторожности при работе с системой воздухоснабжения 69
Меры предосторожности при работе с электронной системой управления 69
Меры предосторожности при работе с топливной системой 70
Система диагностирования 71
Описание (M-OBD) 71
Описание (E-OBD) 72
Индикатор "CHECK ENGINE" ("проверь двигатель") 72
Считывание кодов 72
Стирание кодов 72
Диагностические коды неисправностей системы управления двигателем 72
Напряжение на выводах электронного блока управления 79
Проверка элементов системы впрыска с помощью осциллографа 86
Некоторые технические данные, считываемые при помощи сканера 87
Топливная система 88
Проверки на автомобиле 88
Проверка компонентов 89
Форсунки 89
Топливный насос и топливный фильтр (тип 1) 90
Топливный насос и топливный фильтр (тип 2) 92
Система подачи воздуха 94
Корпус дроссельной заслонки 94
Клапан системы управления частотой вращения холостого хода (ISCV) 96
Система электронного управления и система снижения токсичности 97
Датчик расхода воздуха 97
Клапан системы VVT 98
Датчик температуры охлаждающей жидкости 98
Датчик детонации 99
Реле топливного насоса, главное реле системы впрыска 99
Кислородные датчики 99
Система принудительного холостого хода 99
Клапан системы вентиляции картера (PCV) 100
Система улавливания паров топлива (EVAP) (тип 1) 100
Система улавливания паров топлива (EVAP) (тип 2) 102
Система зажигания DIS-4 102
Система запуска 104
Стартер 104
Реле стартера 107
Система зарядки 108
Меры предосторожности 108
Проверки на автомобиле 108
Генератор 108
Автоматическая коробка передач 112
Общее описание 112
Предварительные проверки 112
Диагностика АКПП 112
Система самодиагностики 112
Общая информация 112
Считывание кодов неисправностей 112
Сброс кодов неисправностей 113
Проверка переключения передач 113
Проверка элементов электрической части системы управления 113
Проверка механических систем КПП 115
Тест на полностью заторможенном автомобиле (stall test) 115
Проверка времени включения передачи 116
Гидравлический тест 116
Дорожный тест 116
Система блокирования селектора и ключа зажигания 117
Замена сальников приводных валов 118
Замена сальников выходного вала коробки передач (4WD) 118
Блок клапанов 118
Выключатель запрещения запуска двигателя 120
Коробка передач в сборе 120
Проверка гидротрансформатора и пластины привода гидротрансформатора 121
Раздаточная коробка 122
Карданный вал (4WD) 123
Снятие 123
Проверка 124
Установка 124
Редуктор заднего моста 125
Снятие и установка редуктора 125
Проверка биения фланца 125
Замена переднего сальника 125
Приводные валы 128
Передние приводные валы 128
Задняя полуось (4WD) 132
Подвеска 134
Предварительная проверка 134
Проверка и регулировка углов установки передних колес 134
Проверка и регулировка схождения 134
Проверка углов поворота колес 135
Проверка развала, продольного и поперечного наклона осей поворота 135
Регулировка развала 135
Проверка углов установки задних колес (модели 2WD) 136
Проверка схождения 136
Проверка развала 136
Подвеска - Передняя подвеска 137
Стойка передней подвески 137
Нижний рычаг передней подвески (модели 2WD) 139
Проверка шаровой опоры на автомобиле 139
Снятие левого нижнего рычага передней подвески 140
Снятие правого нижнего рычага передней подвески 140
Проверка шаровой опоры 140
Установка левого нижнего рычага передней подвески 140
Установка правого нижнего рычага передней подвески 140
Нижний рычаг передней подвески (модели 4WD) 140
Проверка шаровой опоры на автомобиле 140
Снятие нижнего рычага передней подвески 140
Проверка шаровой опоры 141
Установка нижнего рычага передней подвески 141
Стабилизатор поперечной устойчивости 142
Подвеска - Задняя подвеска 143
Пружина задней подвески (модели 2WD) 143
Снятие 143
Установка 144
Амортизатор (модели 2WD) 144
Снятие и установка 144
Проверка 144
Амортизатор (модели 4WD) 144
Снятие 144
Разборка 145
Проверка 145
Сборка 145
Установка 145
Балка задней подвески (модели 2WD) 146
Снятие 146
Замена сайлент-блоков 146
Установка 147
Верхняя реактивная тяга (модели 4WD) 147
Снятие 147
Установка 147
Нижняя реактивная тяга (модели 4WD) 147
Снятие 147
Установка 147
Поперечная тяга (модели 4WD) 147
Снятие 147
Установка 147
Стабилизатор поперечной устойчивости 148
Снятие и установка 148
Подвеска - Ступицы 148
Проверка на автомобиле 148
Замена болтов 148
Ступица переднего колеса 149
Ступица заднего колеса (2WD) 150
Рулевое управление 152
Предварительные проверки 152
Проверка усилия на рулевом колесе 152
Проверка давления рабочей жидкости 152
Проверка люфта рулевого колеса 153
Проверка уровня рабочей жидкости 153
Прокачка системы усилителя рулевого управления 153
Проверка герметичности рулевого управления 153
Насос усилителя рулевого управления 153
Рулевой механизм 155
Снятие и установка 155
Замена рулевых тяг 156
Проверка 158
Рулевая колонка 159
Снятие 159
Снятие и установка замка зажигания 159
Проверка замка зажигания 159
Тормозная система 160
Прокачка тормозной системы 160
Прокачка тормозной системы (модели с 05.2002 г.) 160
Прокачка тормозной системы (модели с 03.2003 г. с VSC) 160
Проверка и регулировка педали тормоза 160
Главный тормозной цилиндр 161
Вакуумный усилитель тормозов 163
Проверка вакуумного усилителя тормозов 163
Проверка обратного клапана 164
Снятие и установка вакуумного усилителя тормозов 164
Передние тормоза 164
Снятие и разборка 164
Проверка 165
Задние барабанные тормоза 165
Снятие и разборка 165
Проверка 166
Разборка и сборка колесного тормозного цилиндра 166
Сборка и установка 166
Задние дисковые тормоза 168
Снятие и установка 168
Разборка и сборка суппорта 169
Проверка 169
Рычаг стояночного тормоза 169
Проверка и регулировка 169
Снятие и установка 169
Тросы привода стояночного тормоза 170
Стояночный тормоз (модели с дисковыми тормозами) 170
Системы улучшения управляемости автомобиля (ABS и BA) 172
Проверка систем улучшения управляемости автомобиля 172
Сброс кодов неисправности 173
Диагностика датчиков частоты вращения, датчика замедления и датчика давления в главном тормозном цилиндре 177
Проверка сигналов на выводах разъема электронного блока управления ABS (модели до 05.2005 г.) 179
Проверка сигналов на выводах разъема электронного блока управления ABS (модели с 05.2005 г.) 180
Модулятор давления 180
Снятие и установка (модели с 05.2002 г.) 180
Снятие и установка (модели с 05.2005 г.) 182
Датчики частоты вращения колес и жгуты проводов 182
Снятие и установка датчиков частоты вращения передних колес 182
Снятие и установка датчиков частоты вращения задних колес (модели 2WD) 182
Снятие и установка датчиков частоты вращения задних колес (модели 4WD) 183
Проверка датчиков частоты вращения колес 183
Проверка жгутов проводов между датчиками частоты вращения и электронным блоком управления ABS 183
Проверка датчика замедления (модели с 05.2005 г.) 184
Проверка выключателя стоп-сигналов 184
Датчик замедления (модели 4WD) 184
Снятие и установка (модели до 05.2002 г.) 184
Снятие и установка (модели с 05.2002 г.) 184
Проверка датчика замедления 185
Проверка жгута проводов между датчиком замедления и электронным блоком управления ABS 185
Системы улучшения управляемости автомобиля (ABS, TRC, VSC и BA) 186
Описание 186
Проверка систем улучшения управляемости автомобиля 186
Сброс кодов неисправности 189
Сброс и установка нулевой точки датчика замедления и датчика бокового перемещения 189
Сброс нулевой точки 189
Установка нулевой точки 189
Диагностика датчиков частоты вращения, датчика замедления, датчика бокового перемещения и датчика давления в главном тормозном цилиндре 189
Проверка сигналов на выводах разъема электронного блока управления ABS 190
Проверка реле 190
Реле выключения ABS 190
Реле электронасоса ABS 190
Проверка датчика включения стояночного тормоза 192
Проверка выключателя TRC 192
Проверка зуммера 192
Модулятор давления 192
Датчики частоты вращения колес и жгуты проводов 192
Снятие и установка датчиков частоты вращения 192
Проверка датчиков частоты вращения колес 192
Проверка жгутов проводов между датчиками частоты вращения и электронным блоком управления ABS 193
Датчик бокового перемещения 193
Кузов 194
Снятие и установка держателей (пистонов) 194
Снятие и установка переднего бампера 194
Накладка переднего бампера (тип 1) 195
Снятие и установка заднего бампера 196
Снятие и установка накладки заднего бампера 197
Снятие и установка спойлера задней двери 197
Регулировка капота 197
Передняя дверь 197
Задняя боковая дверь 200
Задняя дверь 203
Снятие и установка отделки салона 204
Лобовое стекло 207
Заднее боковое стекло кузова 209
Стекло задней двери 211
Стеклоочистители 211
Снятие и установка панели приборов 213
Кондиционер, отопление и вентиляция 217
Меры безопасности при работе с хладагентом 217
Вакуумирование, зарядка и проверка системы 217
Установка блока манометров 217
Вакуумирование системы 218
Зарядка системы 218
Проверка герметичности системы 218
Дозаправка хладагента 218
Снятие блока манометров 218
Проверка системы блоком манометров 218
Проверка количества хладагента 219
Линии охлаждения 219
Проверка на автомобиле 219
Замена элементов трубопровода 219
Панель управления кондиционером и отопителем 220
Проверка панели управления кондиционером и отопителем (кондиционер с ручным управлением) 220
Снятие и разборка 220
Блок кондиционера и отопителя 221
Блок вентилятора отопителя 222
Компрессор кондиционера и электромагнитная муфта 226
Конденсатор 226
Снятие и установка усилителя кондиционера, электронного блока управления кондиционером 227
Диагностика и проверка электрических элементов 228
Включение режима диагностики и проверка индикаторов 228
Считывание диагностических кодов неисправностей 228
Проверка приводов 228
Очистка памяти 228
Проверка блока управления кондиционером (кондиционер с автоматическим управлением) 228
Проверка электронного блока управления двигателем 228
Проверка выключателя по давлению 232
Проверка компрессора и электромагнитной муфты 232
Проверка усилителя кондиционера (модели для регионов с холодным климатом с кондиционером с ручным управлением) 232
Датчик температуры за испарителем (кондиционер с автоматическим управлением) 232
Датчик температуры за испарителем (кондиционер с ручным управлением) 233
Проверка привода заслонки забора воздуха 233
Привод заслонки смешивания потоков воздуха (кондиционер с автоматическим управлением) 233
Привод заслонки направления потока воздуха 233
Резистор вентилятора отопителя (кондиционер с ручным управлением) 233
Силовой транзистор (кондиционер с автоматическим управлением) 233
Проверка электродвигателя вентилятора отопителя 234
Система безопасности (SRS) 235
Меры предосторожности при эксплуатации и проведении ремонтных работ 235
Разъемы 235
Диагностика системы 235
Компоненты системы 237
Электрооборудование кузова 241
Общая информация 241
Реле и предохранители 243
Комбинация приборов 254
Фары и освещение 266
Стеклоочистители и стеклоомыватели 274
Электропривод стеклоподъемников (xA) 276
Электропривод стеклоподъемников (Ist) 277
Центральный замок 279
Система дистанционного управления центральным замком (Ist, с 2002 г.) 283
Система дистанционного управления центральным замком (Ist, с 2005 г., с системой Smart Lock) 284
Система дистанционного управления центральным замком (Ist, с 2005 г.) 285
Электропривод зеркал заднего вида 288
Электропривод люка 291
Обогреватель заднего стекла 291
Часы 292
Звуковой сигнал 292
Система иммобилайзера (Ist) 293
Аудиосистема (Ist) 295
Система MultiVision (Ist) 298
Схемы электрооборудования 314
Обозначения, применяемые на схемах электрооборудования 314
Коды цветов проводов 314
Схема 1 315
- Распределение электропитания.
Схема 2 316
- Система зарядки.
Схема 3 317
- Система запуска (модели до 05.2005 г.).
- Система запуска (модели с 05.2005 г.).
Схема 4 318
- Система зажигания.
Схема 5 319
- Система управления двигателем (модели с двигателями 2NZ-FE, 1NZ-FE выпуска до 03.2003 г.).
Схема 6 322
- Система управления двигателем (модели с двигателями 2NZ-FE, 1NZ-FE выпуска 03.2003 - 05.2005 г.).
Схема 7 325
- Система управления двигателем (модели с двигателями 2NZ-FE, 1NZ-FE выпуска c 05.2005 г.).
Схема 8 308
- Система электронного управления АКПП (модели с двигателями 2NZ-FE и 1NZ-FE).
Схема 9 332
- Антиблокировочная система тормозов (модели без VSC).
Схема 10 334
- Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 03.2003 г.).
Схема 11 337
- Система SRS (модели выпуска до 03.2003 г.).
Схема 12 338
- Система SRS (модели выпуска с 03.2003 г.).
Схема 13 339
- Блокировка переключения.
- Индикация переключения.
Схема 14 340
- Электропривод зеркал.
Схема 15 341
- Электропривод стеклоподъемников.
Схема 16 343
- Центральный замок.
Схема 17 345
- Центральный замок с функцией "SMART KEY".
Схема 18 348
- Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении.
Схема 19 349
- Система предупреждения о непристегнутом ремне безопасности.
Схема 20 350
- Система иммобилайзера (модели выпуска с 03.2003 г.).
Схема 21 351
- Комбинация приборов (модели выпуска до 03.2003 г.).
Схема 22 355
- Комбинация приборов (модели выпуска 03.2003 - 05.2005 г.).
Схема 23 359
- Комбинация приборов (модели выпуска с 05.2005 г.).
Схема 24 363
- Аудиосистема (модели со встроенным усилителем).
Схема 25 364
- Очиститель и омыватель лобового стекла.
- Очиститель и омыватель заднего стекла.
Схема 26 365
- Часы.
- Фары (модели с галогеновыми фарами выпуска до 05.2005 г.).
Схема 27 366
- Фары (модели с галогеновыми фарами выпуска с 05.2005 г.).
Схема 28 367
- Ксеноновые фары (модели выпуска до 05.2005 г.).
Схема 29 368
- Ксеноновые фары (модели выпуска с 05.2005 г.).
Схема 30 370
- Указатели поворота и аварийная сигнализация.
Схема 31 371
- Лампы освещения салона.
Схема 32 372
- Габариты и подсветка.
- Звуковой сигнал.
Схема 33 374
- Стоп-сигналы.
- Фонари заднего хода.
Схема 34 375
- Противотуманные фары.
Схема 35 376
- Задние противотуманные фонари.
Схема 36 377
- Кондиционер с ручным управлением.
Схема 37 379
- Кондиционер с автоматическим управлением.
Схема 38 382
- Обогреватель заднего стекла.
Схема 39 383
- Система заднего обзора.
Схема 40 384
- Шина данных CAN.
- Прикуриватель.
Схема 41 385
- Разъем для подключения дополнительного оборудования (модели выпуска с 05.2005 г.).
- Цепь массы.
Содержание 386
Сокращения 3
Условные обозначения 3
Идентификация 3
Номер двигателя и АКПП 3
Номер кузова и идентификационная табличка 3
Расшифровка кода модели (Ist) 3
Технические характеристики двигателей 4
Общие инструкции по ремонту 4
Точки установки гаражного домкрата и лап подъемника 5
Руководство по эксплуатации 6
Блокировка дверей 6
Одометр и счетчик пробега 8
Тахометр 8
Указатель количества топлива 8
Часы 8
Индикаторы комбинации приборов 8
Стеклоподъемники 9
Световая сигнализация в автомобиле 10
Система коррекции положения фар 10
Капот и задняя дверь 11
Лючок топливно-заливной горловины 11
Управление стеклоочистителем и омывателем 11
Регулировка положения рулевого колеса 11
Управление зеркалами 11
Сиденья 12
Ремни безопасности 12
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS 13
Управление отопителем и кондиционером 14
Обогреватель заднего стекла 15
Замена салонного фильтра 15
Магнитола - основные моменты эксплуатации 15
Проигрыватель компакт-дисков 16
Антиблокировочная тормозная система (ABS) 16
Система экстренного торможения (ВА) 16
Противобуксовочная система (TRC) 16
Система курсовой устойчивости автомобиля (VSC) 17
Управление автомобилем с АКПП 17
Советы по вождению в различных условиях 18
Особенности трансмиссии моделей 4WD 18
Буксировка автомобиля 18
Запуск двигателя 19
Неисправности двигателя во время движения 20
Запасное колесо, домкрат и инструменты 20
Поддомкрачивание автомобиля 20
Замена колеса 21
Рекомендации по выбору шин 22
Проверка давления и состояния шин 22
Замена шин 23
Особенности эксплуатации алюминиевых дисков 23
Замена дисков колес 23
Индикаторы износа накладок тормозных колодок 23
Каталитический нейтрализатор и система выпуска 23
Проверка и замена предохранителей 24
Замена ламп 25
Техническое обслуживание и общие процедуры проверки и регулировки 27
Интервалы обслуживания 27
Моторное масло и фильтр 27
Меры предосторожности при работе с маслами 27
Выбор моторного масла 27
Проверка уровня моторного масла 27
Замена моторного масла и фильтра 27
Проверка и замена охлаждающей жидкости 27
Проверка и очистка воздушного фильтра 29
Проверка состояния аккумуляторной батареи 29
Проверка ремней привода навесных агрегатов 29
Проверка свечей зажигания 29
Проверка угла опережения зажигания 30
Проверка частоты вращения холостого хода 30
Проверка давления конца такта сжатия 30
Проверка уровня рабочей жидкости тормозной системы 30
Проверка уровня масла в редукторе заднего моста 30
Проверка уровня и состояния рабочей жидкости в АКПП 31
Замена рабочей жидкости в АКПП 31
Замена фильтра АКПП 31
Проверка и долив масла раздаточной коробки 31
Проверка уровня рабочей жидкости ГУР 32
Двигатели серии NZ. Механическая часть 33
Проверка и регулировка зазоров в приводе клапанов 33
Цепь привода ГРМ 35
Снятие 35
Установка 36
Проверка цепи привода ГРМ и механизма натяжения цепи привода ГРМ 38
Замена переднего сальника коленчатого вала 38
Головка блока цилиндров 38
Блок цилиндров 41
Предварительная разборка 41
Окончательная сборка 43
Снятие и установка двигателя (модели внешнего рынка) 45
Снятие 45
Установка 46
Снятие и установка двигателя (модели внутреннего рынка) 48
Снятие 48
Установка 50
Двигатель - общие процедуры ремонта 51
Головка блока цилиндров 51
Разборка 51
Сборка 51
Проверка, очистка и ремонт деталей головки блока цилиндров 52
Блок цилиндров 56
Разборка 56
Проверка 59
Разборка узла "поршень-шатун" 59
Проверка состояния поршня и шатуна 59
Проверка и ремонт коленчатого вала 60
Замена сальников коленчатого вала 61
Сборка блока цилиндров 61
Система охлаждения 64
Насос охлаждающей жидкости 64
Термостат 64
Радиатор 64
Электровентилятор 66
Система смазки 67
Проверка давления масла 67
Масляный насос 67
Проверка 68
Система впрыска топлива (EFI) 69
Описание 69
Топливная система 69
Система подачи воздуха 69
Система электронного управления 69
Меры предосторожности 69
Меры предосторожности при обслуживании электрооборудования 69
Меры предосторожности при наличии на автомобиле мобильной системы радиосвязи 69
Меры предосторожности при работе с системой воздухоснабжения 69
Меры предосторожности при работе с электронной системой управления 69
Меры предосторожности при работе с топливной системой 70
Система диагностирования 71
Описание (M-OBD) 71
Описание (E-OBD) 72
Индикатор "CHECK ENGINE" ("проверь двигатель") 72
Считывание кодов 72
Стирание кодов 72
Диагностические коды неисправностей системы управления двигателем 72
Напряжение на выводах электронного блока управления 79
Проверка элементов системы впрыска с помощью осциллографа 86
Некоторые технические данные, считываемые при помощи сканера 87
Топливная система 88
Проверки на автомобиле 88
Проверка компонентов 89
Форсунки 89
Топливный насос и топливный фильтр (тип 1) 90
Топливный насос и топливный фильтр (тип 2) 92
Система подачи воздуха 94
Корпус дроссельной заслонки 94
Клапан системы управления частотой вращения холостого хода (ISCV) 96
Система электронного управления и система снижения токсичности 97
Датчик расхода воздуха 97
Клапан системы VVT 98
Датчик температуры охлаждающей жидкости 98
Датчик детонации 99
Реле топливного насоса, главное реле системы впрыска 99
Кислородные датчики 99
Система принудительного холостого хода 99
Клапан системы вентиляции картера (PCV) 100
Система улавливания паров топлива (EVAP) (тип 1) 100
Система улавливания паров топлива (EVAP) (тип 2) 102
Система зажигания DIS-4 102
Система запуска 104
Стартер 104
Реле стартера 107
Система зарядки 108
Меры предосторожности 108
Проверки на автомобиле 108
Генератор 108
Автоматическая коробка передач 112
Общее описание 112
Предварительные проверки 112
Диагностика АКПП 112
Система самодиагностики 112
Общая информация 112
Считывание кодов неисправностей 112
Сброс кодов неисправностей 113
Проверка переключения передач 113
Проверка элементов электрической части системы управления 113
Проверка механических систем КПП 115
Тест на полностью заторможенном автомобиле (stall test) 115
Проверка времени включения передачи 116
Гидравлический тест 116
Дорожный тест 116
Система блокирования селектора и ключа зажигания 117
Замена сальников приводных валов 118
Замена сальников выходного вала коробки передач (4WD) 118
Блок клапанов 118
Выключатель запрещения запуска двигателя 120
Коробка передач в сборе 120
Проверка гидротрансформатора и пластины привода гидротрансформатора 121
Раздаточная коробка 122
Карданный вал (4WD) 123
Снятие 123
Проверка 124
Установка 124
Редуктор заднего моста 125
Снятие и установка редуктора 125
Проверка биения фланца 125
Замена переднего сальника 125
Приводные валы 128
Передние приводные валы 128
Задняя полуось (4WD) 132
Подвеска 134
Предварительная проверка 134
Проверка и регулировка углов установки передних колес 134
Проверка и регулировка схождения 134
Проверка углов поворота колес 135
Проверка развала, продольного и поперечного наклона осей поворота 135
Регулировка развала 135
Проверка углов установки задних колес (модели 2WD) 136
Проверка схождения 136
Проверка развала 136
Подвеска - Передняя подвеска 137
Стойка передней подвески 137
Нижний рычаг передней подвески (модели 2WD) 139
Проверка шаровой опоры на автомобиле 139
Снятие левого нижнего рычага передней подвески 140
Снятие правого нижнего рычага передней подвески 140
Проверка шаровой опоры 140
Установка левого нижнего рычага передней подвески 140
Установка правого нижнего рычага передней подвески 140
Нижний рычаг передней подвески (модели 4WD) 140
Проверка шаровой опоры на автомобиле 140
Снятие нижнего рычага передней подвески 140
Проверка шаровой опоры 141
Установка нижнего рычага передней подвески 141
Стабилизатор поперечной устойчивости 142
Подвеска - Задняя подвеска 143
Пружина задней подвески (модели 2WD) 143
Снятие 143
Установка 144
Амортизатор (модели 2WD) 144
Снятие и установка 144
Проверка 144
Амортизатор (модели 4WD) 144
Снятие 144
Разборка 145
Проверка 145
Сборка 145
Установка 145
Балка задней подвески (модели 2WD) 146
Снятие 146
Замена сайлент-блоков 146
Установка 147
Верхняя реактивная тяга (модели 4WD) 147
Снятие 147
Установка 147
Нижняя реактивная тяга (модели 4WD) 147
Снятие 147
Установка 147
Поперечная тяга (модели 4WD) 147
Снятие 147
Установка 147
Стабилизатор поперечной устойчивости 148
Снятие и установка 148
Подвеска - Ступицы 148
Проверка на автомобиле 148
Замена болтов 148
Ступица переднего колеса 149
Ступица заднего колеса (2WD) 150
Рулевое управление 152
Предварительные проверки 152
Проверка усилия на рулевом колесе 152
Проверка давления рабочей жидкости 152
Проверка люфта рулевого колеса 153
Проверка уровня рабочей жидкости 153
Прокачка системы усилителя рулевого управления 153
Проверка герметичности рулевого управления 153
Насос усилителя рулевого управления 153
Рулевой механизм 155
Снятие и установка 155
Замена рулевых тяг 156
Проверка 158
Рулевая колонка 159
Снятие 159
Снятие и установка замка зажигания 159
Проверка замка зажигания 159
Тормозная система 160
Прокачка тормозной системы 160
Прокачка тормозной системы (модели с 05.2002 г.) 160
Прокачка тормозной системы (модели с 03.2003 г. с VSC) 160
Проверка и регулировка педали тормоза 160
Главный тормозной цилиндр 161
Вакуумный усилитель тормозов 163
Проверка вакуумного усилителя тормозов 163
Проверка обратного клапана 164
Снятие и установка вакуумного усилителя тормозов 164
Передние тормоза 164
Снятие и разборка 164
Проверка 165
Задние барабанные тормоза 165
Снятие и разборка 165
Проверка 166
Разборка и сборка колесного тормозного цилиндра 166
Сборка и установка 166
Задние дисковые тормоза 168
Снятие и установка 168
Разборка и сборка суппорта 169
Проверка 169
Рычаг стояночного тормоза 169
Проверка и регулировка 169
Снятие и установка 169
Тросы привода стояночного тормоза 170
Стояночный тормоз (модели с дисковыми тормозами) 170
Системы улучшения управляемости автомобиля (ABS и BA) 172
Проверка систем улучшения управляемости автомобиля 172
Сброс кодов неисправности 173
Диагностика датчиков частоты вращения, датчика замедления и датчика давления в главном тормозном цилиндре 177
Проверка сигналов на выводах разъема электронного блока управления ABS (модели до 05.2005 г.) 179
Проверка сигналов на выводах разъема электронного блока управления ABS (модели с 05.2005 г.) 180
Модулятор давления 180
Снятие и установка (модели с 05.2002 г.) 180
Снятие и установка (модели с 05.2005 г.) 182
Датчики частоты вращения колес и жгуты проводов 182
Снятие и установка датчиков частоты вращения передних колес 182
Снятие и установка датчиков частоты вращения задних колес (модели 2WD) 182
Снятие и установка датчиков частоты вращения задних колес (модели 4WD) 183
Проверка датчиков частоты вращения колес 183
Проверка жгутов проводов между датчиками частоты вращения и электронным блоком управления ABS 183
Проверка датчика замедления (модели с 05.2005 г.) 184
Проверка выключателя стоп-сигналов 184
Датчик замедления (модели 4WD) 184
Снятие и установка (модели до 05.2002 г.) 184
Снятие и установка (модели с 05.2002 г.) 184
Проверка датчика замедления 185
Проверка жгута проводов между датчиком замедления и электронным блоком управления ABS 185
Системы улучшения управляемости автомобиля (ABS, TRC, VSC и BA) 186
Описание 186
Проверка систем улучшения управляемости автомобиля 186
Сброс кодов неисправности 189
Сброс и установка нулевой точки датчика замедления и датчика бокового перемещения 189
Сброс нулевой точки 189
Установка нулевой точки 189
Диагностика датчиков частоты вращения, датчика замедления, датчика бокового перемещения и датчика давления в главном тормозном цилиндре 189
Проверка сигналов на выводах разъема электронного блока управления ABS 190
Проверка реле 190
Реле выключения ABS 190
Реле электронасоса ABS 190
Проверка датчика включения стояночного тормоза 192
Проверка выключателя TRC 192
Проверка зуммера 192
Модулятор давления 192
Датчики частоты вращения колес и жгуты проводов 192
Снятие и установка датчиков частоты вращения 192
Проверка датчиков частоты вращения колес 192
Проверка жгутов проводов между датчиками частоты вращения и электронным блоком управления ABS 193
Датчик бокового перемещения 193
Кузов 194
Снятие и установка держателей (пистонов) 194
Снятие и установка переднего бампера 194
Накладка переднего бампера (тип 1) 195
Снятие и установка заднего бампера 196
Снятие и установка накладки заднего бампера 197
Снятие и установка спойлера задней двери 197
Регулировка капота 197
Передняя дверь 197
Задняя боковая дверь 200
Задняя дверь 203
Снятие и установка отделки салона 204
Лобовое стекло 207
Заднее боковое стекло кузова 209
Стекло задней двери 211
Стеклоочистители 211
Снятие и установка панели приборов 213
Кондиционер, отопление и вентиляция 217
Меры безопасности при работе с хладагентом 217
Вакуумирование, зарядка и проверка системы 217
Установка блока манометров 217
Вакуумирование системы 218
Зарядка системы 218
Проверка герметичности системы 218
Дозаправка хладагента 218
Снятие блока манометров 218
Проверка системы блоком манометров 218
Проверка количества хладагента 219
Линии охлаждения 219
Проверка на автомобиле 219
Замена элементов трубопровода 219
Панель управления кондиционером и отопителем 220
Проверка панели управления кондиционером и отопителем (кондиционер с ручным управлением) 220
Снятие и разборка 220
Блок кондиционера и отопителя 221
Блок вентилятора отопителя 222
Компрессор кондиционера и электромагнитная муфта 226
Конденсатор 226
Снятие и установка усилителя кондиционера, электронного блока управления кондиционером 227
Диагностика и проверка электрических элементов 228
Включение режима диагностики и проверка индикаторов 228
Считывание диагностических кодов неисправностей 228
Проверка приводов 228
Очистка памяти 228
Проверка блока управления кондиционером (кондиционер с автоматическим управлением) 228
Проверка электронного блока управления двигателем 228
Проверка выключателя по давлению 232
Проверка компрессора и электромагнитной муфты 232
Проверка усилителя кондиционера (модели для регионов с холодным климатом с кондиционером с ручным управлением) 232
Датчик температуры за испарителем (кондиционер с автоматическим управлением) 232
Датчик температуры за испарителем (кондиционер с ручным управлением) 233
Проверка привода заслонки забора воздуха 233
Привод заслонки смешивания потоков воздуха (кондиционер с автоматическим управлением) 233
Привод заслонки направления потока воздуха 233
Резистор вентилятора отопителя (кондиционер с ручным управлением) 233
Силовой транзистор (кондиционер с автоматическим управлением) 233
Проверка электродвигателя вентилятора отопителя 234
Система безопасности (SRS) 235
Меры предосторожности при эксплуатации и проведении ремонтных работ 235
Разъемы 235
Диагностика системы 235
Компоненты системы 237
Электрооборудование кузова 241
Общая информация 241
Реле и предохранители 243
Комбинация приборов 254
Фары и освещение 266
Стеклоочистители и стеклоомыватели 274
Электропривод стеклоподъемников (xA) 276
Электропривод стеклоподъемников (Ist) 277
Центральный замок 279
Система дистанционного управления центральным замком (Ist, с 2002 г.) 283
Система дистанционного управления центральным замком (Ist, с 2005 г., с системой Smart Lock) 284
Система дистанционного управления центральным замком (Ist, с 2005 г.) 285
Электропривод зеркал заднего вида 288
Электропривод люка 291
Обогреватель заднего стекла 291
Часы 292
Звуковой сигнал 292
Система иммобилайзера (Ist) 293
Аудиосистема (Ist) 295
Система MultiVision (Ist) 298
Схемы электрооборудования 314
Обозначения, применяемые на схемах электрооборудования 314
Коды цветов проводов 314
Схема 1 315
- Распределение электропитания.
Схема 2 316
- Система зарядки.
Схема 3 317
- Система запуска (модели до 05.2005 г.).
- Система запуска (модели с 05.2005 г.).
Схема 4 318
- Система зажигания.
Схема 5 319
- Система управления двигателем (модели с двигателями 2NZ-FE, 1NZ-FE выпуска до 03.2003 г.).
Схема 6 322
- Система управления двигателем (модели с двигателями 2NZ-FE, 1NZ-FE выпуска 03.2003 - 05.2005 г.).
Схема 7 325
- Система управления двигателем (модели с двигателями 2NZ-FE, 1NZ-FE выпуска c 05.2005 г.).
Схема 8 308
- Система электронного управления АКПП (модели с двигателями 2NZ-FE и 1NZ-FE).
Схема 9 332
- Антиблокировочная система тормозов (модели без VSC).
Схема 10 334
- Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 03.2003 г.).
Схема 11 337
- Система SRS (модели выпуска до 03.2003 г.).
Схема 12 338
- Система SRS (модели выпуска с 03.2003 г.).
Схема 13 339
- Блокировка переключения.
- Индикация переключения.
Схема 14 340
- Электропривод зеркал.
Схема 15 341
- Электропривод стеклоподъемников.
Схема 16 343
- Центральный замок.
Схема 17 345
- Центральный замок с функцией "SMART KEY".
Схема 18 348
- Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении.
Схема 19 349
- Система предупреждения о непристегнутом ремне безопасности.
Схема 20 350
- Система иммобилайзера (модели выпуска с 03.2003 г.).
Схема 21 351
- Комбинация приборов (модели выпуска до 03.2003 г.).
Схема 22 355
- Комбинация приборов (модели выпуска 03.2003 - 05.2005 г.).
Схема 23 359
- Комбинация приборов (модели выпуска с 05.2005 г.).
Схема 24 363
- Аудиосистема (модели со встроенным усилителем).
Схема 25 364
- Очиститель и омыватель лобового стекла.
- Очиститель и омыватель заднего стекла.
Схема 26 365
- Часы.
- Фары (модели с галогеновыми фарами выпуска до 05.2005 г.).
Схема 27 366
- Фары (модели с галогеновыми фарами выпуска с 05.2005 г.).
Схема 28 367
- Ксеноновые фары (модели выпуска до 05.2005 г.).
Схема 29 368
- Ксеноновые фары (модели выпуска с 05.2005 г.).
Схема 30 370
- Указатели поворота и аварийная сигнализация.
Схема 31 371
- Лампы освещения салона.
Схема 32 372
- Габариты и подсветка.
- Звуковой сигнал.
Схема 33 374
- Стоп-сигналы.
- Фонари заднего хода.
Схема 34 375
- Противотуманные фары.
Схема 35 376
- Задние противотуманные фонари.
Схема 36 377
- Кондиционер с ручным управлением.
Схема 37 379
- Кондиционер с автоматическим управлением.
Схема 38 382
- Обогреватель заднего стекла.
Схема 39 383
- Система заднего обзора.
Схема 40 384
- Шина данных CAN.
- Прикуриватель.
Схема 41 385
- Разъем для подключения дополнительного оборудования (модели выпуска с 05.2005 г.).
- Цепь массы.
Содержание 386
Рекомендуем
Похожие товары
-
1 980 руб.
Интернет-портал Легион-Автодата создан для удобных покупок: автолитературы, программ для диагностики автомобиля, диагностических приборов, адаптеров elm327, автоаксессуаров и инструментов для авторемонта. Купить книги и приборы для диагностики и ремонта автомобиля Вы можете в нашем интернет магазине.
Удобно оплатить руководства по ремонту и эксплуатации выбранных Вами марок авто любой из платежных систем.
Заказать доставку автокниги почтой без предоплаты, курьером по Москве, регионам и в более 200 пунктов самовывоза по всей России.
