Книга Toyota Raum 2003-2011 бензин, электросхемы, каталог з/ч. Руководство по ремонту и эксплуатации автомобиля. Профессионал. Легион-Aвтодата

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

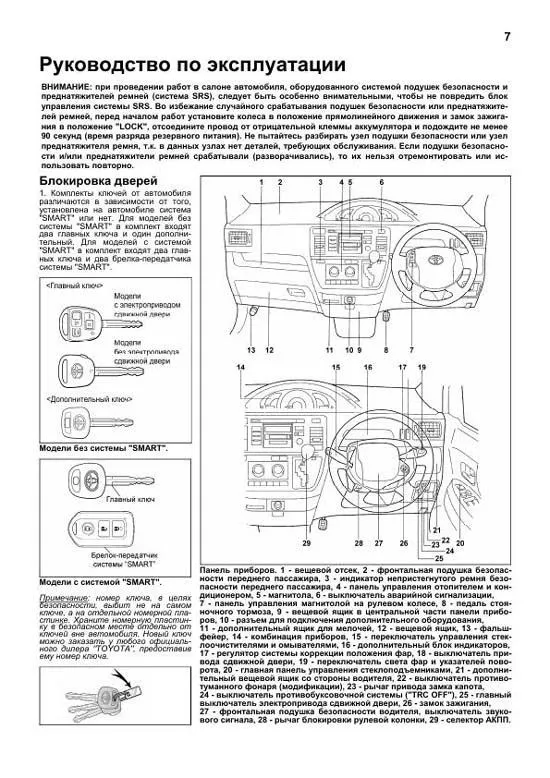

Пример текста из раздела " Руководство по эксплуатации ":

Блокировка дверей 1. Комплекты ключей от автомобиля различаются в зависимости от того, установлена на автомобиле система "SMART" или нет. Для моделей без системы "SMART" в комплект входят два главных ключа и один дополнительный. Для моделей с системой "SMART" в комплект входят два главных ключа и два брелка-передатчика системы "SMART". Модели без системы "SMART". Модели с системой "SMART". Примечание: номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке. Храните номерную пластинку в безопасном месте отдельно от ключей вне автомобиля. Новый ключ можно заказать у любого официального дилера "TOYOTA", предоставив ему номер ключа. ВНИМАНИЕ: при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS. Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней, перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания). Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, т.к. в данных узлах нет деталей, требующих обслуживания. Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно. Руководство по эксплуатации Панель приборов. 1 вещевой отсек, 2 фронтальная подушка безопасности переднего пассажира, 3 индикатор непристегнутого ремня безопасности переднего пассажира, 4 панель управления отопителем и кондиционером, 5 магнитола, 6 выключатель аварийной сигнализации, 7 панель управления магнитолой на рулевом колесе, 8 педаль стояночного тормоза, 9 вещевой ящик в центральной части панели приборов, 10 разъем для подключения дополнительного оборудования, 11 дополнительный ящик для мелочей, 12 вещевой ящик, 13 фальшфейер, 14 комбинация приборов, 15 переключатель управления стеклоочистителями и омывателями, 16 дополнительный блок индикаторов, 17 регулятор системы коррекции положения фар, 18 выключатель привода сдвижной двери, 19 переключатель света фар и указателей поворота, 20 главная панель управления стеклоподъемниками, 21 дополнительный вещевой ящик со стороны водителя, 22 выключатель противотуманного фонаря (модификации), 23 рычаг привода замка капота, 24 выключатель противобуксовочной системы ("TRC OFF"), 25 главный выключатель электропривода сдвижной двери, 26 замок зажигания, 27 фронтальная подушка безопасности водителя, выключатель звукового сигнала, 28 рычаг блокировки рулевой колонки

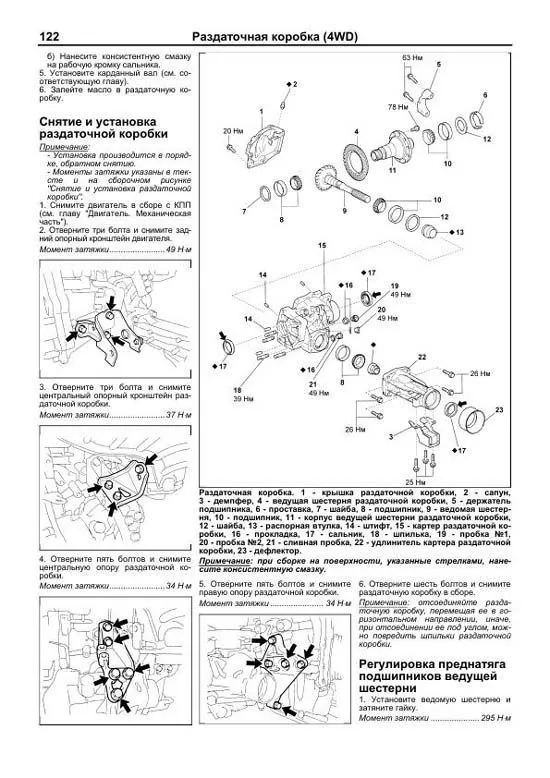

Пример текста из раздела " Раздаточная коробка (4WD) ":

б) Нанесите консистентную смазку на рабочую кромку сальника. 5. Установите карданный вал (см. соответствующую главу). 6. Залейте масло в раздаточную коробку. Снятие и установка раздаточной коробки Примечание: Установка производится в порядке, обратном снятию. Моменты затяжки указаны в тексте и на сборочном рисунке "Снятие и установка раздаточной коробки". 1. Снимите двигатель в сборе с КПП (см. главу "Двигатель. Механическая часть"). 2. Отверните три болта и снимите задний опорный кронштейн двигателя. Момент затяжки........................49 Н м 3. Отверните три болта и снимите центральный опорный кронштейн раздаточной коробки. Момент затяжки........................37 Н м 4. Отверните пять болтов и снимите центральную опору раздаточной коробки. Момент затяжки........................34 Н м5. Отверните пять болтов и снимите правую опору раздаточной коробки. Момент затяжки ....................... 34 Н м 6. Отверните шесть болтов и снимите раздаточную коробку в сборе. Примечание: отсоединяйте раздаточную коробку, перемещая ее в горизонтальном направлении, иначе, при отсоединении ее под углом, можно повредить шпильки раздаточной коробки. Регулировка преднатяга подшипников ведущей шестерни 1. Установите ведомую шестерню и затяните гайку. Момент затяжки ..................... 295 Н м Раздаточная коробка. 1 крышка раздаточной коробки, 2 сапун, 3 демпфер, 4 ведущая шестерня раздаточной коробки, 5 держатель подшипника, 6 проставка, 7 шайба, 8 подшипник, 9 ведомая шестерня, 10 подшипник, 11 корпус ведущей шестерни раздаточной коробки, 12 шайба, 13 распорная втулка, 14 штифт, 15 картер раздаточной коробки, 16 прокладка, 17 сальник, 18 шпилька, 19 пробка №1, 20 пробка №2, 21 сливная пробка, 22 удлинитель картера раздаточной коробки, 23 дефлектор. Примечание: при сборке на поверхности, указанные стрелками, нанесите консистентную смазку.

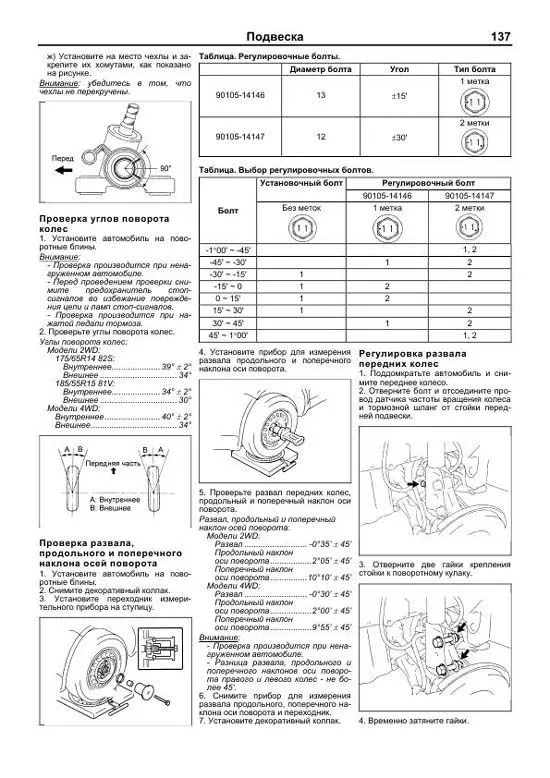

Пример текста из раздела " Подвеска ":

ж) Установите на место чехлы и закрепите их хомутами, как показано на рисунке. Внимание: убедитесь в том, что чехлы не перекручены. Проверка углов поворота колес 1. Установите автомобиль на поворотные блины. Внимание: Проверка производится при ненагруженном автомобиле. Перед проведением проверки снимите предохранитель стопсигналов во избежание повреждения цепи и ламп стоп-сигналов. Проверка производится при нажатой педали тормоза. 2. Проверьте углы поворота колес. Углы поворота колес: Модели 2WD: 175/65R14 82S: Внутреннее.....................39° 2° Внешнее ................................. 34° 185/55R15 81V: Внутреннее.....................34° 2° Внешнее ................................. 30° Модели 4WD: Внутреннее........................40° 2° Внешнее..................................... 34° Проверка развала, продольного и поперечного наклона осей поворота 1. Установите автомобиль на поворотные блины. 2. Снимите декоративный колпак. 3. Установите переходник измерительного прибора на ступицу. 4. Установите прибор для измерения развала продольного и поперечного наклона оси поворота. 5. Проверьте развал передних колес, продольный и поперечный наклон оси поворота. Развал, продольный и поперечный наклон осей поворота: Модели 2WD: Развал ........................... -0°35’ 45’ Продольный наклон оси поворота..................2°05’ 45’ Поперечный наклон оси поворота................10°10’ 45’ Модели 4WD: Развал ........................... -0°30’ 45’ Продольный наклон оси поворота..................2°00’ 45’ Поперечный наклон оси поворота..................9°55’ 45’ Внимание: Проверка производится при ненагруженном автомобиле. Разница развала, продольного и поперечного наклонов оси поворота правого и левого колес не более 45'. 6. Снимите прибор для измерения развала продольного, поперечного наклона оси поворота и переходник. 7. Установите декоративный колпак. Регулировка развала передних колес 1. Поддомкратьте автомобиль и снимите переднее колесо. 2. Отверните болт и отсоедините провод датчика частоты вращения колеса и тормозной шланг от стойки передней подвески. 3. Отверните две гайки крепления стойки к поворотному кулаку. 4. Временно затяните гайки. Таблица. Регулировочные болты. Диаметр болта Угол Тип болта 90105-14146 13 15' 1 метка 90105-14147 12 30' 2 метки Таблица. Выбор регулировочных болтов. Установочный болт Регулировочный болт 90105-14146 90105-14147 Болт Без меток 1 метка 2 метки -100' ~ -45' 1, 2 -45' ~ -30' 1 2 -30' ~ -15' 1 2 -15' ~ 0 1 2 0 ~ 15' 1 2 15' ~ 30' 1 2 30' ~ 45' 1 2 45' ~ 100'

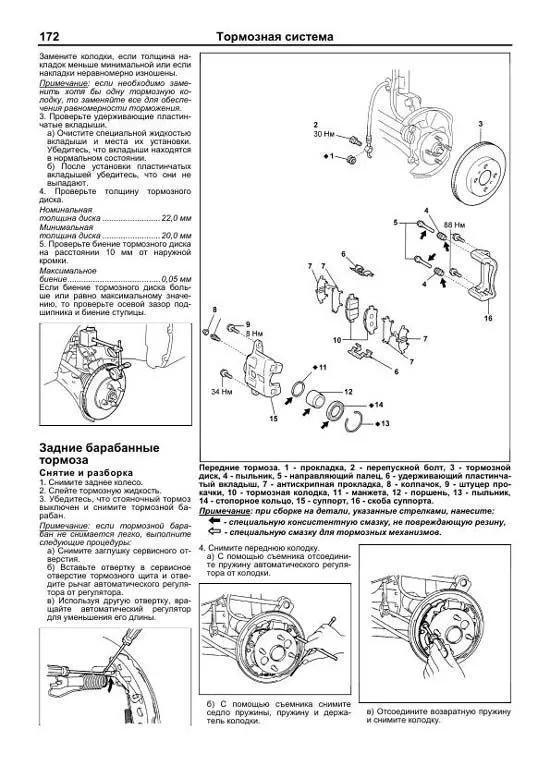

Пример текста из раздела " Тормозная система ":

Замените колодки, если толщина накладок меньше минимальной или если накладки неравномерно изношены. Примечание: если необходимо заменить хотя бы одну тормозную колодку, то заменяйте все для обеспечения равномерности торможения. 3. Проверьте удерживающие пластинчатые вкладыши. а) Очистите специальной жидкостью вкладыши и места их установки. Убедитесь, что вкладыши находятся в нормальном состоянии. б) После установки пластинчатых вкладышей убедитесь, что они не выпадают. 4. Проверьте толщину тормозного диска. Номинальная толщина диска .........................22,0 мм Минимальная толщина диска .........................20,0 мм 5. Проверьте биение тормозного диска на расстоянии 10 мм от наружной кромки. Максимальное биение........................................0,05 мм Если биение тормозного диска больше или равно максимальному значению, то проверьте осевой зазор подшипника и биение ступицы. Задние барабанные тормоза Снятие и разборка 1. Снимите заднее колесо. 2. Слейте тормозную жидкость. 3. Убедитесь, что стояночный тормоз выключен и снимите тормозной барабан. Примечание: если тормозной барабан не снимается легко, выполните следующие процедуры: а) Снимите заглушку сервисного отверстия. б) Вставьте отвертку в сервисное отверстие тормозного щита и отведите рычаг автоматического регулятора от регулятора. в) Используя другую отвертку, вращайте автоматический регулятор для уменьшения его длины. 4. Снимите переднюю колодку. а) С помощью съемника отсоедините пружину автоматического регулятора от колодки. б) С помощью съемника снимите седло пружины, пружину и держатель колодки. в) Отсоедините возвратную пружину и снимите колодку. Передние тормоза. 1 прокладка, 2 перепускной болт, 3 тормозной диск, 4 пыльник, 5 направляющий палец, 6 удерживающий пластинчатый вкладыш, 7 антискрипная прокладка, 8 колпачок, 9 штуцер прокачки, 10 тормозная колодка, 11 манжета, 12 поршень, 13 пыльник, 14 стопорное кольцо, 15 суппорт, 16 скоба суппорта. Примечание: при сборке на детали, указанные стрелками, нанесите: специальную консистентную смазку, не повреждающую резину, специальную смазку для тормозных механизмов.

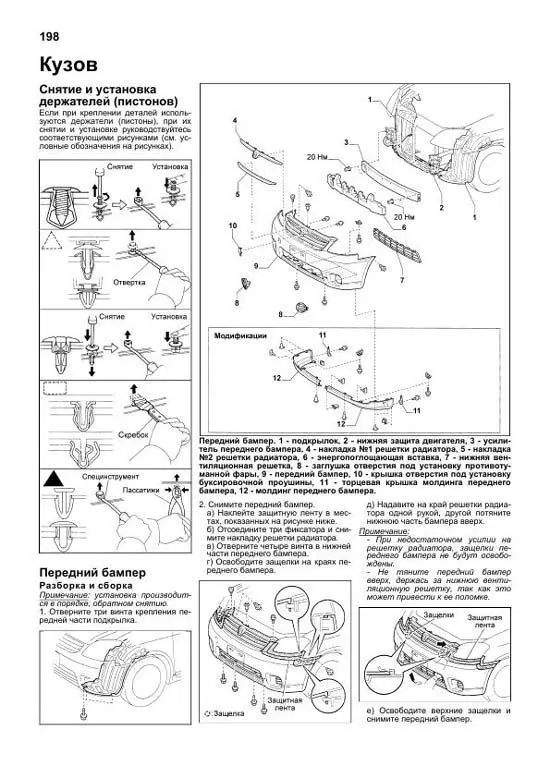

Пример текста из раздела " Кузов ":

Снятие и установка держателей (пистонов) Если при креплении деталей используются держатели (пистоны), при их снятии и установке руководствуйтесь соответствующими рисунками (см. условные обозначения на рисунках). Передний бампер Разборка и сборка Примечание: установка производится в порядке, обратном снятию. 1. Отверните три винта крепления передней части подкрылка. 2. Снимите передний бампер. а) Наклейте защитную ленту в местах, показанных на рисунке ниже. б) Отсоедините три фиксатора и снимите накладку решетки радиатора. в) Отверните четыре винта в нижней части переднего бампера. г) Освободите защелки на краях переднего бампера. д) Надавите на край решетки радиатора одной рукой, другой потяните нижнюю часть бампера вверх. Примечание: При недостаточном усилии на решетку радиатора, защелки переднего бампера не будут освобождены. Не тяните передний бампер вверх, держась за нижнюю вентиляционную решетку, так как это может привести к ее поломке. е) Освободите верхние защелки и снимите передний бампер. Кузов Передний бампер. 1 подкрылок, 2 нижняя защита двигателя, 3 усилитель переднего бампера, 4 накладка №1 решетки радиатора, 5 накладка №2 решетки радиатора, 6 энергопоглощающая вставка, 7 нижняя вентиляционная решетка, 8 заглушка отверстия под установку противотуманной фары, 9 передний бампер, 10 крышка отверстия под установку буксировочной проушины, 11 торцевая крышка молдинга переднего бампера, 12 молдинг переднего бампера.
