Диагностика и ремонт: NISSAN CEFIRO A33 и VQ20DE NEO

01.02.2006

Несомненно CEFIRO-MAXIMA в 33 кузове намного лучше выглядит своей предыдущей модели, поэтому покупатели ( а особенно владельцы 32 кузова ) уверовав в высокую надежность старой модели  берут новую. Надо отметить, что CEFIRO-MAXIMA в 32 кузове действительно заслужила высокие отзывы владельцев, как надежная и неприхотливая машина с низкими эксплутационными затратами. На ней умудрялись ездить даже те, кто в принципе не делает никаких эксплутационных затрат , кроме трат на бензин по 10 литров. Но халява закончилась – фирма NISSAN решила порадовать своих владельцев . Теперь владельцам  не новых машин – пятилеток  придется нести эксплутационные расходы помимо бензина . Все похоже на русский автопром, в котором после покупки новой машины надо закрутить все гайки и настроить карбюратор. В NISSAN уже аналогично , но только для машин не совсем новых , а немного эксплуатировавшихся. Итак, что же происходит. Например владелецNISSAN CEFIRO в 33 кузове неожиданно сталкивается со следующими проблемами.



 - произвольно глохнет двигатель после прогрева

 - пропуски работы цилиндров ( сильная вибрация )

 - плохой запуск на горячую ( без педали газа не заводится ), но при этом все отлично на холодном моторе

 - глохнет мотор после прогазовки на горячую

 - плавают обороты 550-650 rpm

 - большой расход

 - нет холостого хода



И все это как то нарастает , как снежный ком. Вроде вчера работала, а тут вдруг менять кислородные датчики  , потом ДМРВ , неожиданно предстоит покупка клапана регулировки холостого хода И финал – блок управления двигателем (ECU ) тоже требует замены .



Цена вопроса от 100 USD и выше  ( PXX от 300 USD итд ) – и это только за красивые фары ???



 Все проблемы начинаются ( кроме отказа катушек зажигания – это отдельная тема ) с тривиальной мелочи, на которой менеджеры NISSAN решили сэкономить – простейшая прокладка стоимостью 2 доллара, между корпусом дроссельной заслонки подогреваемой антифризом и каналом холостого хода , в который встроен регулятор холостого хода.



Так устроено на моторах 33 кузова  , что шаговый серводвигатель канала холостого хода стоит в самой нижней точке дроссельной заслонки , и при течи прокладки весь антифриз попадает на него.  Антифриз достаточно агрессивен, чтобы разрушить изоляцию этого мотора , которая приводит к замыканию в обмотках, после которого выгорает схема управлением холостого хода в блоке управления двигателем ( ECU ). Но это происходит не сразу. Сначала пары антифриза через камеру сгорания попадают на датчики кислорода, что приводит к “отравлению “ последних . При выходе из строя хотя бы одного из двух ( BANK1 – BANK2 ) датчиков, существенно повышается расход топлива и происходят такие явления на полностью прогретом моторе : глохнет после прогазовки . Иными словами на горячем моторе если резко бросить педаль газа , то обороты могут провалиться к 500 , иногда мотор выровняется ( с трудом ) , иногда может и заглохнуть. Ошибок нет , на сканере надо смотреть топливную коррекцию по обеим банкам. Если нет сканера – то снять шланг вентиляции картерных газов в воздушный фильтр и закрыть отверстие – проблема ушла , есть вероятность отказа кислородного датчика.

При этом плавают обороты после прогрева ( не сильно ) . Сам датчик  можно заменить на BOSCH 4х проводной от Ваза , подключив серый провод  сигнальной земли к общей точке заземления на крышке цепи ГРМ.





   NISSAN в серии моторов NEO ( VQ20DE ) ввел очень глубокую топливную коррекцию.

Иными словами, если кислородник не рабочий – то ECU обеднит смесь до тех пор, пока мотор почти не глохнет . Подобная неисправность проявляется при уходе параметров расходомера – датчика расхода воздуха. Этот мотор ( вернее его ECU ) корректно работает при напряжении MAF 1,30 – 1,35 вольт на холостом ходу. Если напряжение с MAF выше 1,38 вольт ( белый провод ) , то показанияMAF завышены , реально воздуха поступает меньше , но ECU подает топливо под  заявленный расход ( увеличивает ) , а определив уровень кислорода в выхлопе ( смесь реально богатая ) , начинает ее обеднять, причем до уровня неустойчивой работы мотора. Из-за табличного не соответствия параметровMAF  картам впрыска мотор глохнет при бросании педали газа.



   Если напряжение увеличилось , то понизить его достаточно просто подобрав резистор в цепь делителя.  Разрываем белый провод, подключаем переменный  резистор , прогреваем мотор и смотрим коррекцию по сканеру . Увеличивая сопротивление , можно добиться нормальной коррекции даже с таким MAFсенсором, при этом на холостом ходу датчики кислорода начинают переключаться , а  Omonitor выходит из постоянного RICH .

Длительность открытия форсунок 2.2 мS  при 650 rpm.

Выпаиваем резистор , измеряем сопротивление и впаиваем ближайшее постоянное . На практике 7-10 кОм . С такой подстройкой MAF можно ездить достаточно долго.

  На форумах есть сообщения о замене его на BOSCH для ВАЗА , может только в крайнем случае, так как качество этих MAF низкое и на самих вазах их меняют раз в пол года.





    Отказ регулятора хх происходит после замыкания в обмотках. Это финальная стадия – после которой придется либо менять , либо ремонтировать ECU . Заботливые инженеры HITACHI решили не утруждать себя какими-то защитами на собственные недоделки

  Проверить работу РХХ можно со сканера , поддерживающем активные тесты по управлению РХХ .





  После ремонта придется поменять регулятор холостого хода стоимостью от 300USD

 ( новый ECU вообще под 2000USD ) . Если ECU дешевле отремонтировать , то РХХ лучше менять только на новый

В любом случае желательно защитить цепи управления  PXX от повторного выгорания установкой предохранителей номиналом 1 ампер . Это можно сделать как при ремонте ECU установив предохранители в цепи средних точек фаз обмоток , так и  в разрыв провода перед самим регулятором. С такой неисправностью холостого хода нет вообще, мотор работает только при нажатии педали акселератора – водитель сам определяет холостой ход !!!

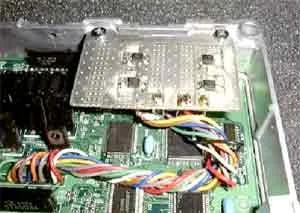

Фото – ремонт ECU ( восстановление канала управления РХХ )



Итак , владельцам  NISSAN CEFIRO с двухлитровыми моторами можно порекомендовать сделать некий перечень работ , который облегчит им эксплуатацию своего автомобиля . Это можно сказать обязательный список , если нет желания все это ремонтировать и менять.



  1. снять корпус дроссельной заслонки , открутить канал холостого хода и поставить злополучную прокладку на герметик. Если машине больше 3х лет , гарантировано вам увидеть подтеки антифриза и засохшие разводы его красителя в канале хх .
  2. врезать два предохранителя в средние выводы РХХ прямо в жгуте электропроводки на РХХ ( достать  ECU сложнее будет , а отремонтировать еще дольше ). Рано или поздно , если РХХ замкнет , то вы сохраните свой ECU так как поменять РХХ проще под капотом , а предохранители стоят копейки.



 Эти две несложных рекомендаций  сразу после покупки авто сохранят вам и время , и деньги, так как модели для внутреннего рынка по этим неисправностям не дадут никаких кодов ошибок ( в большинстве ), кроме системы зажигания (P1320 ) , о которой уже и так много написано.



Диагност Арид -

Город Москва



На нашем Форуме SKYLINE77

Тел. 8 926 525 63 00
