Коды неисправностей Isuzu 4JG2-T

12.03.2007

Немного о кодах самодиагностики дизельного двигателя Isuzu 4JG2 3.1 на примере Mu, Wizard Mu UCS и Bighorn UBS69...
Коды неисправностей Isuzu 4JG2-T



1. Считывание кодов

1) Включите зажигание (ON), не запуская двигатель.

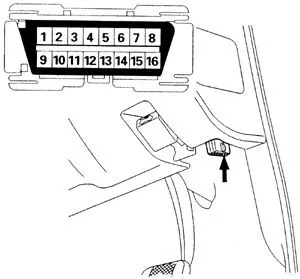

2) Перемкните выводы №4 и №6 диагностического разъема под панелью приборов.
3) Считайте коды по количеству вспышек индикатора "CHECK ENGINE".

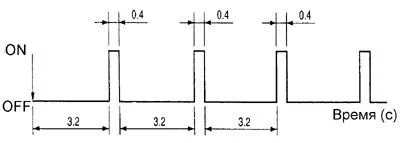

При отсутствии неисправностей индикатор загорается на 0,4 секунды с интервалом 3,2 секунды - выводится код нормы (01).

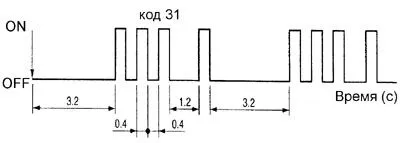

При наличии неисправности индикатор мигает с интервалом 0,4 секунды. Первая последовательность вспышек соответствует первому числу диагностического кода, состоящего из двух цифр. После паузы в 1,2 секунды выводится вторая последовательность вспышек, соответствующая второму числу кода. Один и тот же код выводится три раза подряд с интервалом 3,2 секунды. Следующий код неисправности (если имеется) аналогичным образом выводится трижды подряд вслед за предыдущим. После вывода последнего из кодов процесс повторяется сначала.


2. Сброс кодов

1) Выключите зажигание (OFF).
2) Перемкните выводы №4 и №6 диагностического разъема.
3) Переведите рычаг управления КПП в положение, отличное от "P" или "N".
4) Включите зажигание и в течение 3 секунд нажмите поочередно педали тормоза-акселератора-тормоза.

Код

Система
CE

01

Норма
-

11

Датчик скорости - функционирование, обрыв или короткое замыкание в цепи
-

13

Концевой выключатель холостого хода - функционирование, обрыв или короткое замыкание в цепи
+

14

Датчик температуры охлаждающей жидкости - функционирование, обрыв или короткое замыкание в цепи
+

15

Датчик температуры топлива - функционирование, обрыв или короткое замыкание в цепи
-

21

Датчик положения дроссельной заслонки - обрыв или короткое замыкание в цепи
+

22

Клапан управления углом опережения впрыска - функционирование, обрыв или короткое замыкание в цепи
+

23

Датчик температуры воздуха на впуске - функционирование, обрыв или короткое замыкание в цепи
-

24

Датчик абсолютного давления во впускном коллекторе - функционирование, обрыв или короткое замыкание в цепи
+

25

Корректирующий резистор - обрыв или короткое замыкание в цепи
-

26

Датчик атмосферного давления - функционирование, обрыв или короткое замыкание в цепи
-

27

Клапан управления подачей топлива (FCV) - короткое замыкание на массу
+

31

Регулятор - функционирование, обрыв или короткое замыкание в цепи
+

32

Датчик положения поршня автомата опережения впрыска - функционирование, обрыв или короткое замыкание в цепи
+

33

Концевой выключатель холостого хода
+

34

Датчик положения дозирующей муфты - функционирование, обрыв или короткое замыкание в цепи
+

41

Датчик частоты вращения коленчатого вала - функционирование, обрыв или короткое замыкание в цепи
+

42

Резервный датчик частоты вращения коленчатого вала
-

44

Электронный блок управления - ошибка в памяти
+

54

Концевой выключатель поршня автомата опережения впрыска (положение запуска) - обрыв цепи
+
