Mercedes-Benz Viano. Неуловимые дефекты

02.04.2010



Mercedes-Benz Viano
«
Неуловимые дефекты»

Неисправность была реально «весёлой», потому что пришлось настолько глубоко вкопаться в систему управления и попотеть, что потом, когда причину выяснили, стало даже как-то неинтересно.

«Весёлость» неисправности заключалась в том, что периодически, Mercedes-Benz Viano

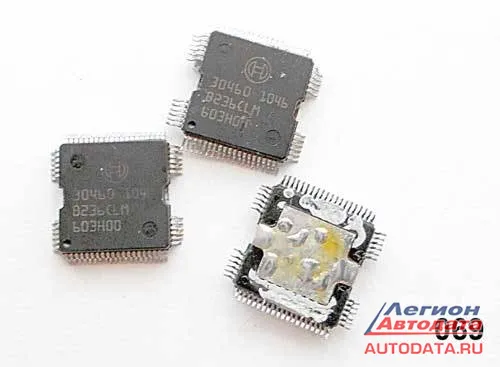

раз в месяц, раз в два месяца или раз в день в блоке управления сгорала одна из микросхем,- фото 069

Тут уж никак не угадаешь. И можете представить состояние владельца  автомобиля  у которого внутри сидит такая неисправность – спонтанная и непредсказуемая. Едешь и трясёшься, так, наверное…

Эта микросхема отвечает за многие функции:

- питает процессор блока управления

- является контроллером CAN-шины, К-линии

- отвечает за управление некоторыми исполнительными механизмами

Дефект был непонятный и неуловимый, потому что нельзя было уловить тот момент, когда микросхема сгорит, нельзя было определить или просто предположить причины этого.

Что самое интересное: микросхема сгорала не полностью.

Автомобиль продолжал работать, никакие внешнии признаки не указывали на то, что микросхема уже сгорела. И только если машину заглушить, а потом попробовать снова запустить – только  тогда можно было понять, что микросхема сгорела, потому что автомобиль не заводился: стартер не включался.

После этого блок управления на связь не выходил, хотя после включения зажигания было слышно, как срабатывают исполнительные механизмы и на всех датчиках питание присутствовало. Тут как бы всё нормально, признаки какой-то жизни были, но запуска не было. Причём сама микросхема нагревалась достаточно сильно.Mercedes-Benz Viano

Применили испытанный способ: «Охлаждение». Помогало, но кратковременно. И в этот момент можно было добиться связи  с блоком управления и прочитать ошибки. Присутствовали ошибки по связи с другими блоками и была ошибка по блоку  управления накаливанием свечей.

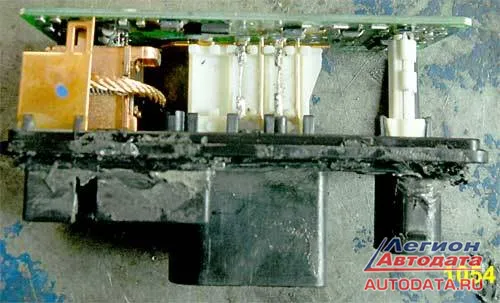

Начали рыть в эту сторону. Сняли блок, вскрыли и вот что увидели,- фото 1054:

По центру вы видите две плавкие вставки, на фото они уже восстановленные, сечение,естественно, подобрано. Для проведения поисков лучше восстановить подобное, нежели покупать новый блок. Слишком дорого и неоправдано.

Прежде чем установить блок управления на место, проверили сопротивление свечей накаливания, по каналам управления которых вылетели эти плавкие вставки. Что оказалось: две свечи имели сопротивление около 1.5 Ома, две других 4 Ома и 2 Ома. Свечи имеют повышенное сопротивление, что близко к обрыву.

Решили проверить на воздухе, посмотреть, так сказать, вживую.

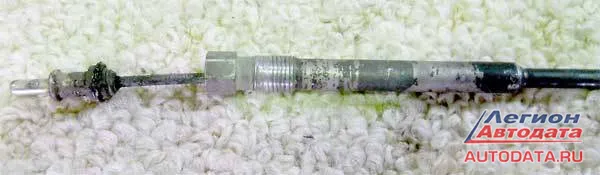

Посмотрели. Удивились сильно: свечи раскалялись полностью, от начала и до конца. Именно «полностью», а не только нагревательный элемент. Ниже на фото эта свеча накаливания:

Mercedes-Benz Viano

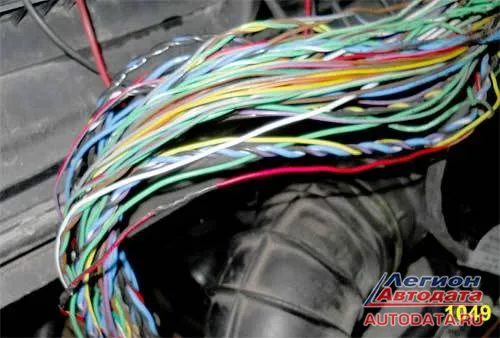

Свечи накаливания были заменены, а ситуацию начали зондировать дальше, по направлению неисправности. Так и вышли на жгут проводов,- фото 1049. На фото уже отремонтированный и восстановленный жгут.

Mercedes-Benz Viano

…это вот просто написано: «Восстановленный и отремонтированный жгут проводов». Но учитывайте, что пришлось проверить практически каждый провод, куда идёт, на что идёт, за что отвечает и в каком состоянии – оставлять его или восстанавливать…

Как видно на фото, провода восстановили качественно, без скруток. То есть, профессионально. Так что неисправность таилась именно здесь, в жгуте проводов. Правда «просто»? Даже как-то неинтересно становится…после «глубокой электроники» и замены микросхемы, упереться в какой-то обыденный провод. Восстанавливая ход событий, можно с уверенностью сказать, что «руки бы оторвать тем, кто когда-то залезал сюда под капот и что-то делал со жгутом».

Ну что за люди? Что за спецы такие? Разве трудно после проведения какой-то операции взять и всё восстановить штатно?           А всего-то надо было: закрепить жгут проводов на специальные зажимы, а не бросать его на двигатель.  Вибрация и трение сделали свой дело: оплётка перетёрлась и провода стали периодически замыкать между собой и между «массой». Вы будете смеяться, но на этом неисправности не закончились. Смотрим на фото 1107:

Mercedes-Benz Viano

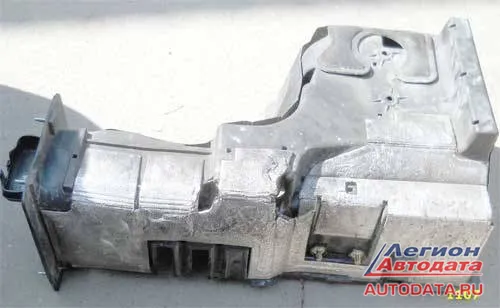

Внутри этого корпуса находится  много электроники: блоки управления мотором и коробкой передач, блок распределения энергии и др. И когда после устранения предыдущих неисправнгостей, стали возникать другие, спонтанные, «плавающие», не поддающиеся никакой логике, то только после проведения многочисленных проверок  и аналитического просчёта удалось понять, что всё сходится в этом узле.

Если внимательно посмотреть на этот узел, то можно обнаружить, что он имеет ярко выраженные «прогары». Если по-простому, то «дырки» непонятного происхождения.

А работа автомобильного диагноста связана не только с таким понятием, как «обнаружение неисправности», но и с таким понятием, как «аналитика появления неисправности». Надо всегда стараться понять «отчего могла возникнуть неисправность». Почему:

Во-первых, тренировка для ума.

А во-вторых, «знания не отягощают» и впоследствии обязательно пригодятся при определении неисправности на каком-то другом автомобиле.

Отчего могли возникнуть такие «прогары»?

Внимательный осмотр места происшествия помог выйти на предположение: снизу под этим узлом располагается штатный катализатор. И когда его вырезали, то работали, скорее всего, не полу-автоматом, а автогеном и не приняли необходимых мер предосторожности, не закрыли металическим листом располагающиеся вокруг пластмассовые детали. Температура большая, искры – вот и получилось два «прогара» в пластиковом корпусе  и масса «плавающих» неисправностей.

  Что сейчас: автомобиль стоит, запчасти разыскиваются. И несмотря на то, что ремонт полностью не окончен, статью можно закруглять: наши авто-диагносты на правильном пути, уверен, что у них всё получится.



***   эти неисправности, описанные в статье, искали и устраняли:

Ниточкин Алексей Викторович (8 916 279 3114)и Горшков Дмитрий Александрович (8 926 171 75 95) г. Электросталь пр-т Мира д. 27-а - Здание автотехцентра



С Вами, как всегда, был

Владимир Петрович Кучер
