Mitsubishi Montero Sport. Ошибка P0720

Типичная неисправность
20.06.2015

Расскажу о неисправности, которую уже можно называть "типичной неисправностью", и которая будет встречаться всё чаще и чаще.

Прежде чем попасть в наш автосервис, этот автомобиль побывал в увлекательном путешествии по четырём или пяти автосервисам, где владелица машины получила незабываемые впечатления от общения со специалистами авторемонта. Когда в одном автосервисе утверждали, что "надо ремонтировать коробку передач – это однозначно и другого мнения быть не может!", то клиентка не верила, расстраивалась, уезжала и искала другой автосервис. Ехала туда, и там ей снова выносили тот же самый диагноз: "Надо ремонтировать коробку передач!". На первый взгляд владелицу автомобиля можно отнести к "нудным и неправильным клиентам", которых в автосервисах не любят, однако давайте посмотрим, что было дальше, когда она попала в наш автосервис и я начал осматривать этот автомобиль.

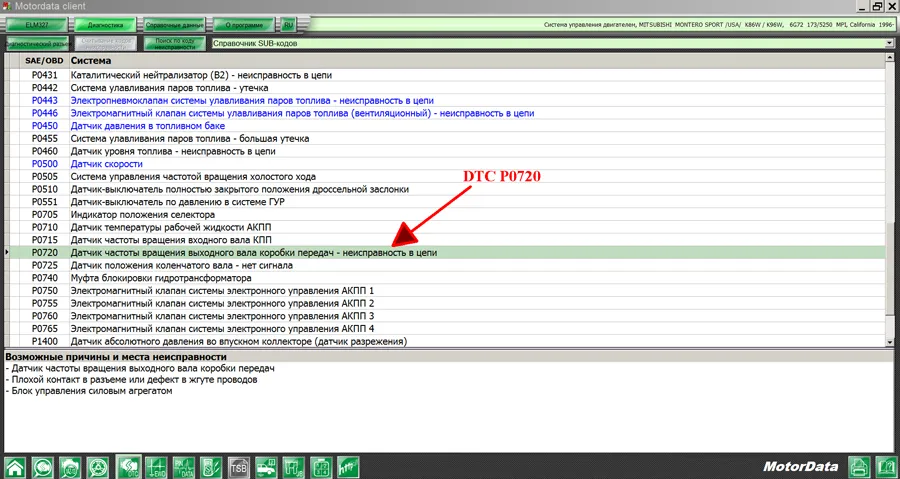

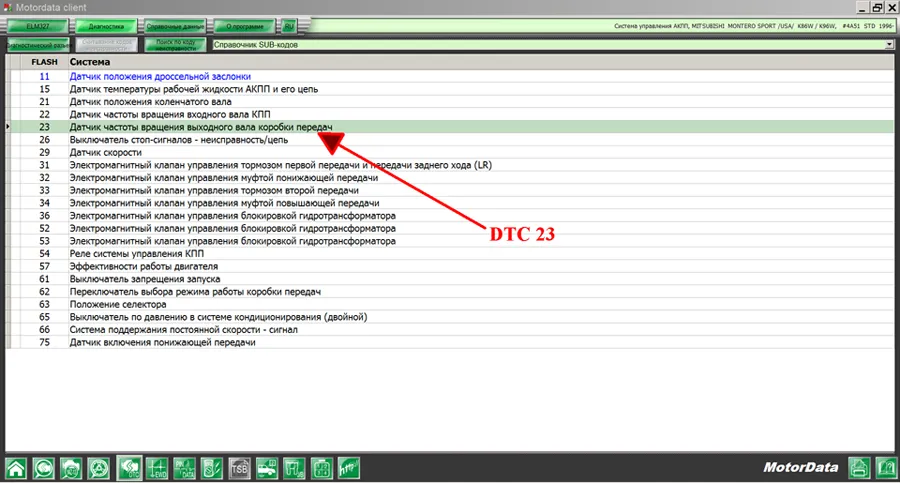

Ошибка по датчику выходного вала 23. И ошибка P0720 в блоке управления двигателем, которая дублирует первую ошибку.



Возможные причины неисправности:
- Датчик частоты вращения выходного вала коробки передач
- Плохой контакт в разъеме или дефект в жгуте проводов
- Блок управления силовым агрегатом

В памяти ещё было свежо воспоминание о ремонте Mitsubishi Lancer 10, когда причиной неисправности оказался датчик скорости входного вала: владелец автомобиля самостоятельно заменил этот датчик, но по неопытности поставил вместо положенного по каталогу датчика другой - датчик скорости распредвала от Lancer 9 модели, в результате чего возникала постоянная ошибка и коробка передач всё время падала в аварийный режим.

Поэтому проверил установленный датчик скорости, хотя, по логике событий, этого можно было и не делать: автомобиль до этого нигде не ремонтировался, был не битым, значит, на нём не меняли никакие узлы, агрегаты и прочее.

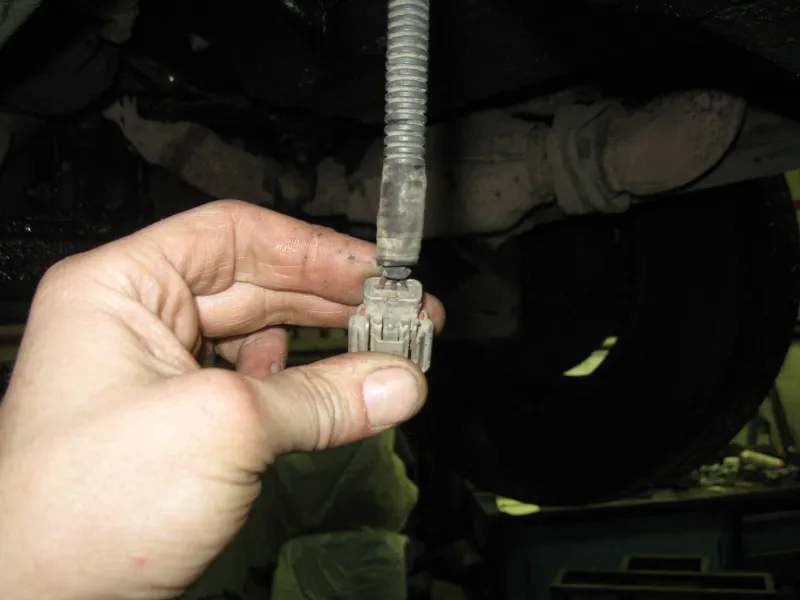

Но проверил "на всякий случай", тем более, что так советуют руководства по ремонту. И датчик скорости, и разъём, и электрические соединения к нему и от него в месте визуального осмотра оказались в полном порядке.

Далее подключается сканер и проверяются другие общие сигналы. Обороты двигателя – есть. Сигнал скорости выходного вала – есть. Задний датчик скорости – есть. Чего нет? Отсутствует сигнал скорости с входного вала коробки передач.

Проверку производил очень тщательно: если предыдущие четыре-пять автосервисов "приговорили" коробку передач к замене или к дорогостоящему механическому ремонту – не могли же они все так дружно ошибаться?

Поэтому, проверил ещё раз:
- обороты двигателя показываются, тут всё точно
- сигнал скорости входного вала присутствует
- задний датчик скорости: работает правильно
- сигнал скорости входного вала коробки передач отсутствует.

Вывод предварительный: всё внимание сосредоточить на проверке датчика скорости входного вала коробки передач.

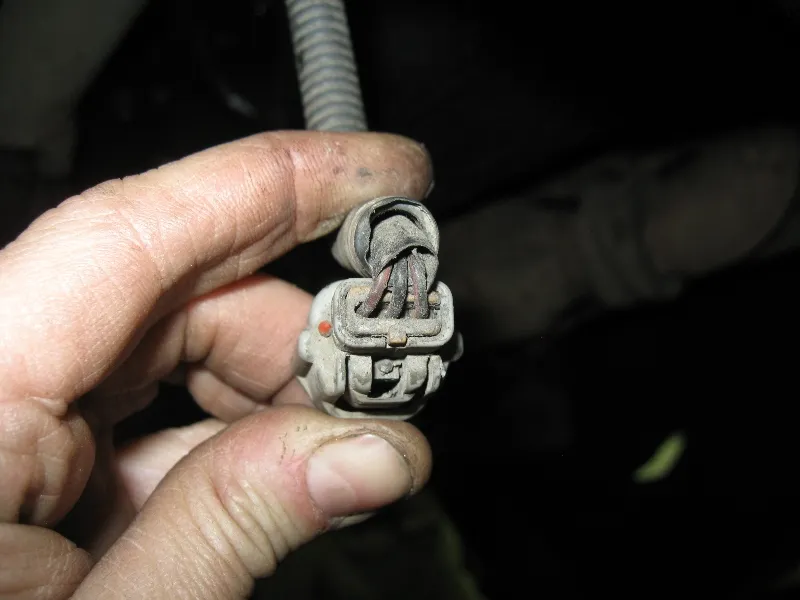

Проверяю положенные электрические сигналы на разъеме:


После проверки оказывается, что "отсутствует плюс". Однако, помятуя о том, что предыдущие четыре-пять автосервисов "приговорили" к замене или механическому ремонту коробку передач полностью, а не копеечный датчик скорости – провожу дополнительные проверки настолько досконально, как только могу.

Нет, всё правильно: "Плюс отсутствует". Значит, теперь надо искать место обрыва. Как уже упоминал в предыдущих статьях, где приходилось искать обрыв цепи, например Mitsubishi Lancer 9. SWS system и других, использовал для этого надёжный инструмент:

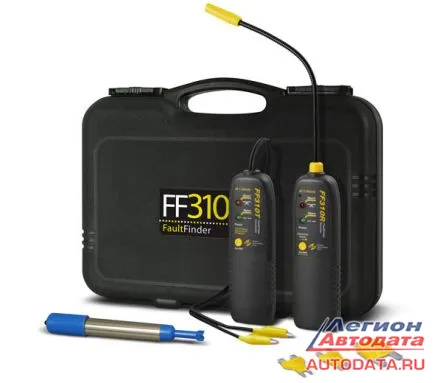

Комплект FF310 предназначен для обнаружения и локализации мест обрыва и короткого замыкания в электрических цепях автомобиля. В состав комплекта FF310 входят миниатюрный передатчик и приёмник. Передатчик подключается к неисправной электрической цепи и генерирует высокочастотный сигнал. Приёмник с гибким зондом-антенной используется для локализации мест обрывов или короткого замыкания. Это достигается посредством перемещения зонда вдоль исследуемого жгута проводов. Приёмник идентифицирует тип неисправности (обрыв или короткое замыкание), что отображается световым и звуковым индикаторами.
Универсальность конструкции позволяет использовать прибор на любых автомобилях и мотоциклах с бортовым напряжением от 6 до 24 Вольт.
http://www.ameuro.ru/index.php?productID=729

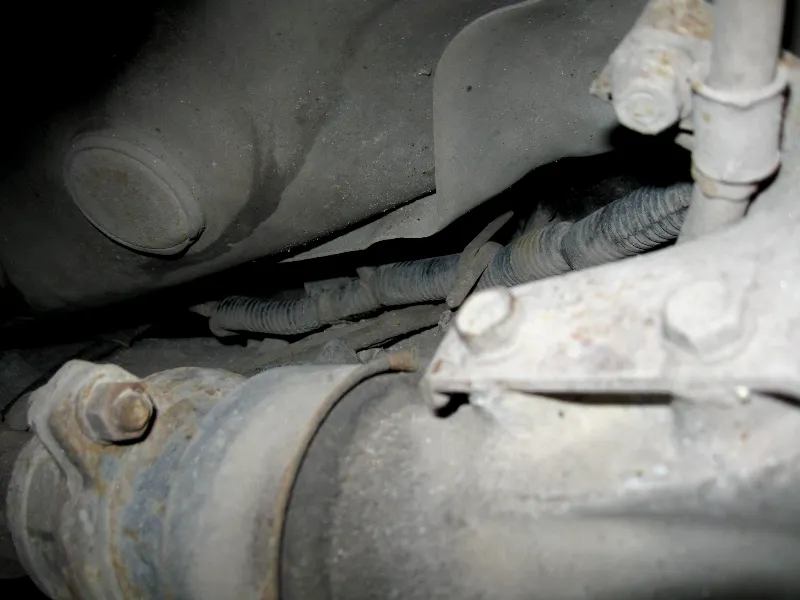

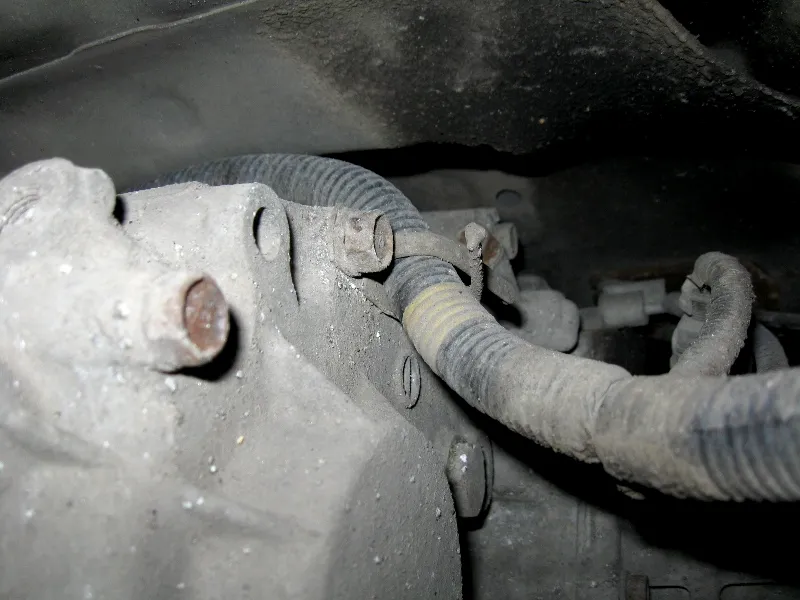

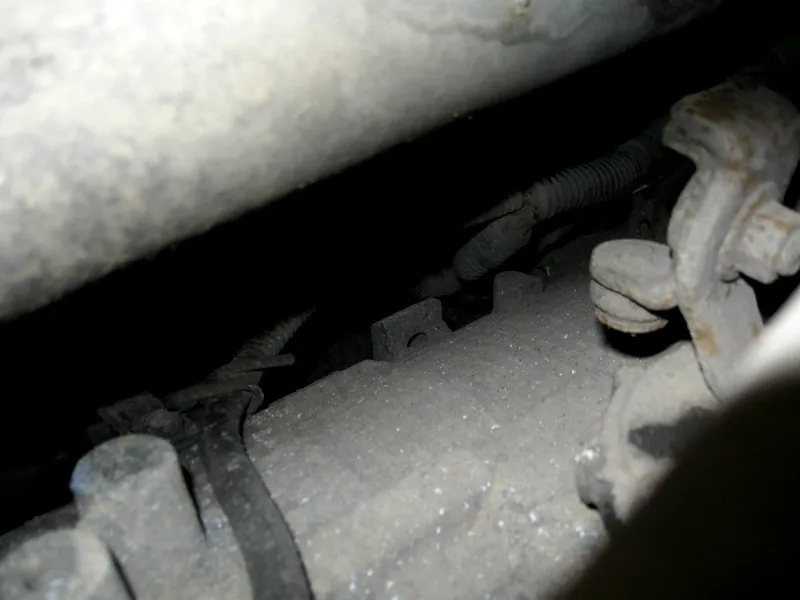

Большое неудобство доставлял сам жгут, который был проложен основательно, далеко от глаз и рук, поэтому приходилось "изгаляться", чтобы определить при помощи Fault Finder целостность электрической цепи.

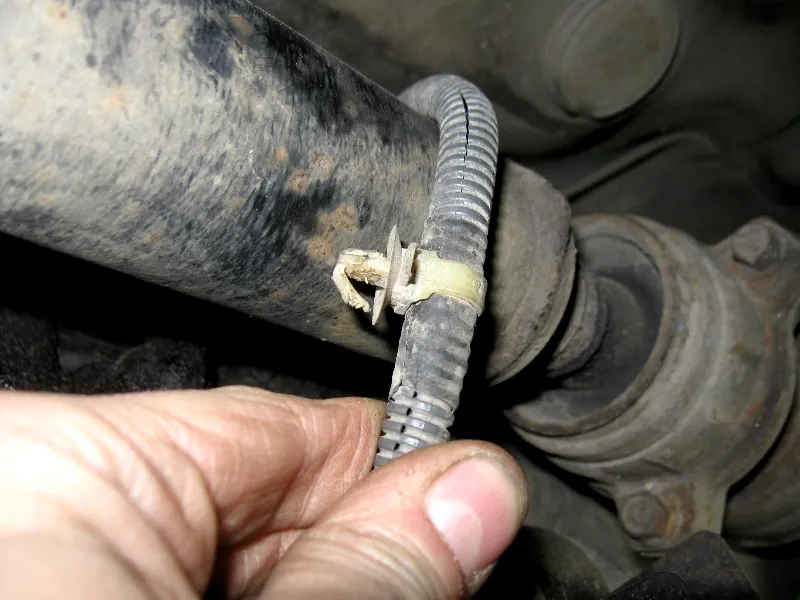

Прибор Fault Finder, как я уже говорил, надёжный. Служит мне верой и правдой уже много лет, поэтому, как только был определён вероятный участок повреждения в жгуте – снимаю жгут с крепления и начинаю расплетать:

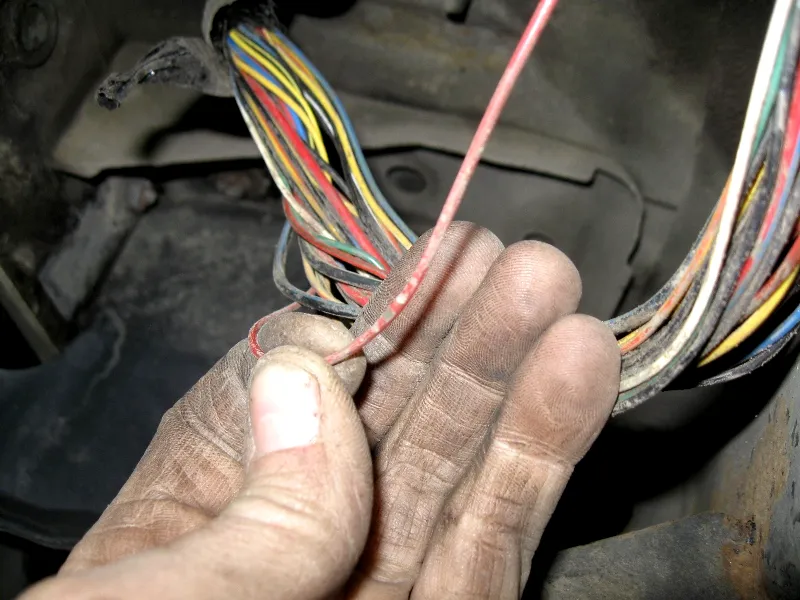

И внешне в электрических проводах ничего криминального не обнаруживается:

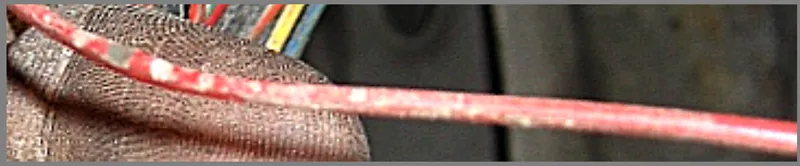

И я, вначале, тоже ничего примечательного не заметил. А потом оказалось вот что … показываю в приближении:


Белые пятна на оплётке красного провода - точки контактов провода с другими проводами в жгуте и с внутренней стороной оплётки жгута. Это произошло вследствие старения и потерей изначальных свойств той изоленты, которая скрепляла провода вместе внутри основного жгута. Когда провода перестали скрепляться вместе – они стали свободно перемещаться внутри основного жгута и тереться как друг об друга, так и о внутреннюю сторону жгута.

"Неконтакт", то есть, "потеря плюса" для работы датчика скорости был именно в этом месте. После восстановления проводимости датчик скорости заработал, коробка передач перестала сваливаться в аварийный режим и клиентка получила на руки исправный автомобиль.

По итогам этого ремонта могу сказать, что все стороны, в нём участвующие, получили свои бонусы:
1. Мой практический опыт обогатился ещё одной типичной неисправностью.
2. Клиентке была возвращена вера в то, что "нормальные автосервисы ещё существуют", и теперь ей не надо искать 80-100 тысяч рублей для замены или ремонта коробки передач.

Как проходила работа по поиску и устранению неисправности – на видео:




Кудрявцев Михаил Евгеньевич
(ник на форуме - AVTEL)
автосервис "ВТС"
Москва, ул.Суздальская, д.9
+7 (916) 626-71-98
http://mmctuning.ru/
