Mitsubishi Pajero III. Диагностика и ремонт с использованием программы Motordata

Mitsubishi Pajero. Диагностика и ремонт с использованием программы Motordata
05.05.2010

Mitsubishi Pajero 3 2006


(Аварийный режим АКПП)

По каким причинам АКПП этого автомобиля могла перейти в т.н. «аварийный режим»? Если коротко, то они могут быть такими:

1 – неисправность электронной части

2 – неисправность механической части АКПП Процедура диагностика выявила «кучу» ошибок по АКПП, раздаточной коробке, их было так много, что нет смысла перечислять…

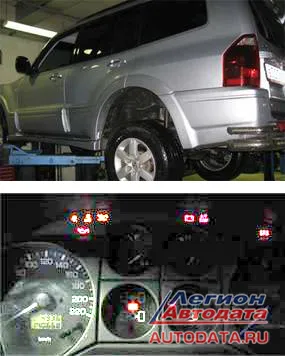

Но коротко: при включении зажигания, индикаторы на щитке селектора передач не загорались. Раздаточная коробка не работала. Почему-то высветилась ошибка по системе SRS. Короче: автомобиль двигался только на третьей передаче…

Самое время посмотреть схему и выяснить, нет ли общего питания в электроцепях тех устройств, на которые указали ошибки, прочтенные со сканера и пр. Для быстрого поиска неисправности я воспользовался интерактивной системой «Motordata».

Ниже скрины оттуда:

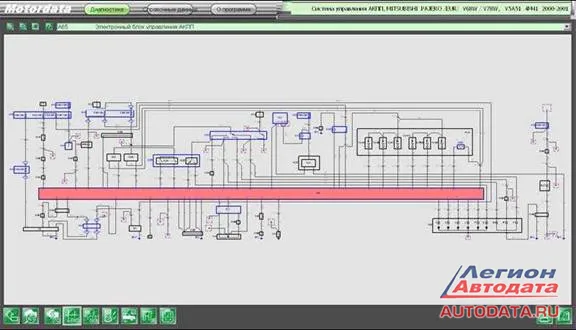

Электросхема блока управления АКПП

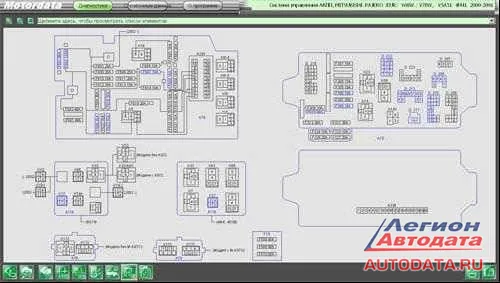

…расположение предохранителей

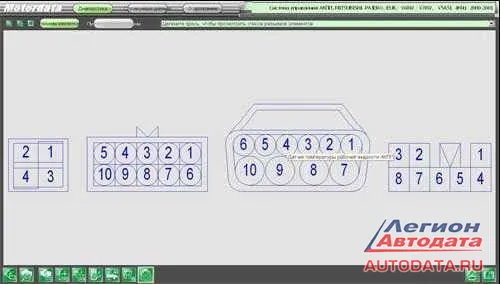

«Распиновка» разъёмов элементов управления и датчиков АКПП

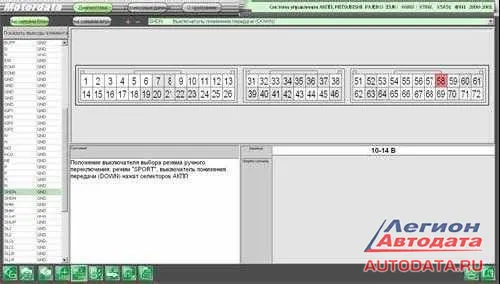

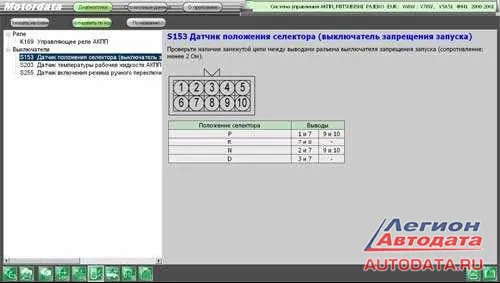

…методика проверки (в данном случае «Датчик положение селектора)…

И всё-таки, почему MOTORDATA?

Потому что одним из самых важных факторов при работе с клиентами является:

- оперативное и правильное определение неисправности и её устранение!

Надеюсь, это ни для кого не секрет? - ☺

Но каждый из тех, кто занимается вопросами диагностики и ремонта автомобилей знает, что львиная доля времени может уйти на изучение мануалов…на поиск нужной страницы с описание того или иного девайса.

Итак, открываем схему блока управления АКПП…

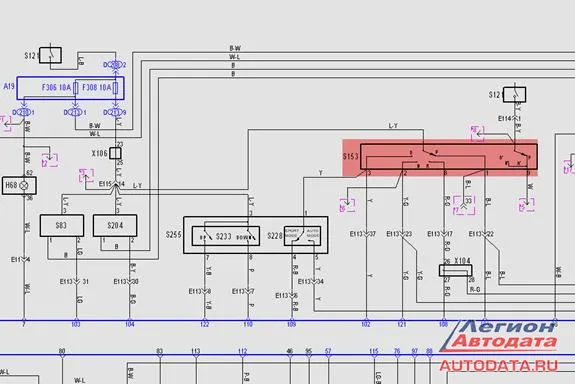

Находим датчик положения селектора и датчики входного и выходного валов (на них указывали ошибки по АКПП). Видим общие соединения в разъёме, в соединительной колодке и предохранитель №8 который питает их электроцепи.

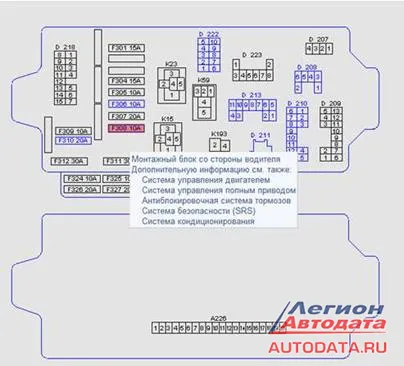

Двойной клик по искомому предохранителю на электросхеме - и мы попадаем на страницу со схемой блоков реле и предохранителей, где цветом выделен нужный нам элемент (см. Примечание).

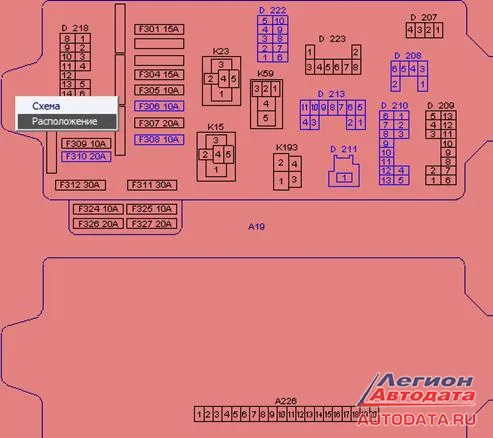

Интерактивная система во всех вкладках даёт подсказки в виде всплывающих окон, где указывается тип элемента, цвет провода, расположение и другая информация. Ещё раз двойной клик по блоку предохранителей и в появившемся меню выбираем «расположение».

Перед нами открывается подсказка, где находится нужный блок:

Нашли блок, заменили сгоревший предохранитель, проверяем – все работает, ошибок НЕТ!

Предохранитель не перегорел…, вот тут-то и начинается «головняк»: ОТ ЧЕГО ЖЕ ОН ПЕРЕГОРЕЛ!?

Ещё раз обратимся к схеме управления АКПП и пробежимся по цепи предохранителя №8.

По схеме видно, что этот предохранитель так же питает цепь фонарей заднего хода:

Беря во внимание человеческий фактор (о котором постоянно упоминается в авторских статьях Легион-Автодата), замечаем, что из нештатного оборудования на этом автомобиле установлены «парктроник» и камера заднего вида, которые питаются от цепи задних фонарей,… не в этом ли причина? Ищем, но уже «на местности, - ☺, места соединения штатной проводки и не штатной. Смотрим,…не боимся, руки испачкать…залазим вовнутрь и обнаруживаем причину…

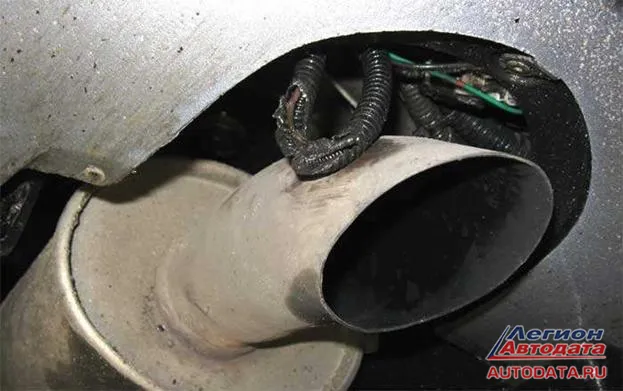

Вы видите из фото – КАК подключили. Это называется «криво»! Через какое-то время жгут «выполз» и стал касаться глушителя. Остальное понятно…

ИМХО:

  • если бы такую работу пришлось выполнять в нашем автосервисе, то надёжнее всего было бы проложить провода внутри салона. Ну а если делать «наружку», то закрепить так, что бы спалось спокойно,
  • система Motordata в данном случае реально помогла: буквально «мигом» определил, «что - куда идет и что - за что отвечает»…

ПРИМЕЧАНИЕ:

* цвет отображения того или иного элемента на схемах можно менять, сразу не нашел где. Потом поменяю, мне больше нравится другой цвет, -

  • не буду говорить о достоинствах и недостатках системы Motordata: одному нравится жареная картошка, другому макароны. Но то, что данный продукт уже вполне «съедобен» - реально. Тем более, что идет его постоянное развитие: http://forum.autodata.ru/3/15363/
