Mitsubishi Pajero Pinin. Нетипичная неисправность в системе управления полным приводом
05.06.2014
Митцубиси Паджеро Пинин – тип класса «внедорожник», производитель японская компания Mitsubishi Motors. Первый показ автомобиля состоялся 15 июня 1998 года (трехдверная модель), а через месяц компания показала пятидверную модель.

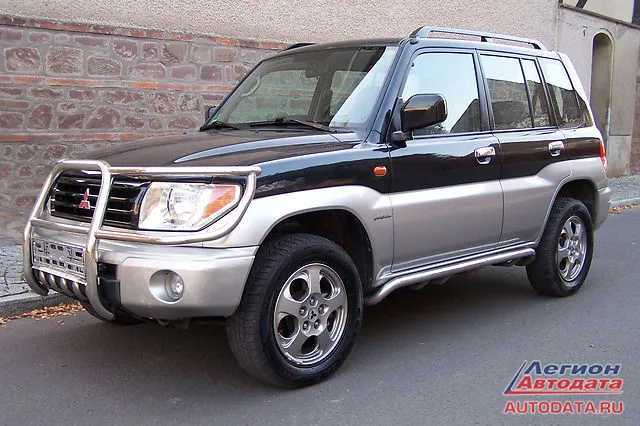

В разных странах мира автомобиль имеет разные названия: Montero iO, Pajero iO, Pinin. В Бразилии этот паркетник известен как Pajero TR4.
С описанием все понятно, начну рассказывать о неисправности на этой машине. «Дьявол кроется в мелочах, а неисправность там, где её не ждёшь».
На этом ПИНИНЕ «внезапно и вдруг» перестал работать, как положено полный привод. При переключении из положения «полный привод – привод на два колеса – и обратно», передняя полуось не отключалась от редуктора. Хозяин данного автомобиля, какое-то время ездил и надеялся, что всё наладится само собой, но неисправность оставалась, и постоянно мигающая лампочка перед глазами тоже не добавляла оптимизма. Ему ничего не оставалось делать, как набраться мужества, денег и приехать сдаваться в автосервис. Вот так этот автомобиль оказался у нас.
Итак, с чего обычно начинается поиск неисправностей? Не открою Америки, если обозначу несколько пунктов:
1. Разговор с клиентом (а вдруг что-то вспомнит, проронит нечто, что натолкнет на хорошую мысль).
2. Необходимо понимать, с какой системой мы работаем, и знать принцип её работы. Для этого нужны мануалы, схемы и руководства по теме. Например, у корпорации Mitsubishi существует много вариантов полного привода:
– это так называемый «самый настоящий» - «джиповский» полный привод, который применялся на всех исходно-переднеприводных моделях. – вариант с вязкостной муфтой. – электромеханическая муфта с подключаемым задним мостом. – имеется межосевой дифференциал, который автоматически блокируется гидромеханической муфтой с электронным управлением (ACD), причем "жесткость" блокировки выбирается водителем. – система с подключаемым передним мостом, межосевой дифференциал отсутствует. – упрощенная система; присутствует межосевой дифференциал, который блокируется при помощи вискомуфты закрытого типа. Нет понижающей передачи, а идет равномерное распределение момента между передними и задними колесами. именно эта система и присутствовала на этом ремонтируемом автомобиле.
1. FullTime
2. VCU
3. Multi Select
4. ACD+AYC
5. PartTime
6. FullTime-V
7. Super Select–
Более подробнее о системах полного привода автомобилей Mitsubishi вы можете прочитать в книге компании Легион-Автодата и в статье.
Два слова о ссылке: из личного опыта рекомендую читать источник статьи, так как в Интернете – как только появляется статья в Легионе, тут же появляются копии, которые иногда не соответствуют оригиналу.
3. Проверка состояния данной системы с помощью сканера (если это возможно). Подчеркиваю, это не «распечатка ошибок» с последующим отнятием денег у клиента за «бумажку с кодами неисправностей» и отсылкой машины в другой автосервис, а расшифровка кодов неисправности, предварительный контроль параметров и тестирование исполнительных механизмов. И ещё, надо учитывать тот факт, что сканер не может напрямую указать на неисправный элемент в данной системе, а только сузить круг поиска его.
4. Детальный анализ компонента системы, с помощью электронных, вакуумных и прочих измерительных приборов.
Теперь по пунктам…
Как часто бывает, при разговоре клиент не вспомнил ничего экстраординарного, хотя впоследствии оказалось, что причиной неисправности стала езда по бездорожью в режиме «у меня супер-внедорожник!».

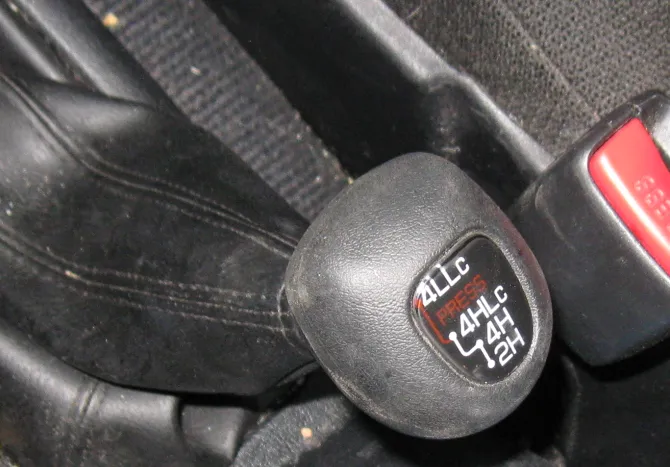

Повторюсь, на этом автомобиле применяется система полного привода Super Select. Подсказкой этого может служить ручка раздатки и надписи на ручке:
Как говорят источники, компания Mitsubishi первой в Японии применила на своих автомобилях схему отключаемого полного привода с межосевым дифференциалом. Плюсы здесь такие: можно постоянно ездить на полном приводе, можно временами отключать полный привод. Естественно, при этом происходит некоторая экономия топлива и снижается износ шин, что в наше время очень важный фактор содержания автомобиля в семье.
Система полного привода Super Select имеет вакуумное управление отключением привода передних колес. Оно конструктивно выполнено таким образом, что даже при неисправных компонентах управления, приводы на передние колеса не будут отключается от переднего редуктора, независимо от режима раздаточной коробки. Если имеется такого рода неисправность, то в режиме 2WD, индикатор полного привода будет постоянно сигнализировать морганием, что и происходило на этом Пинине. Надо сказать, что такие же системы включения\выключения переднего привода, применяются на многих полноприводных автомобилях Mitsubishi. Так что, данная неисправность может возникнуть на таких моделях как: Pajero2,3,4, Montero2,3, PajeroSport, MonteroSport, L200 и так далее.
Рассмотрим причины моргания лампы полного привода, когда автомобиль движется только на заднем приводе:
- неисправный концевой выключатель (датчик положения муфты подключения переднего моста).
- неисправность в электроцепи вышеуказанного датчика.
- неисправность в электронном блоке управления полным приводом.
- заклиненная муфта механизма подключения переднего моста.
- заклиненный вакуумный исполнительный механизм управления муфтой.
- неисправность в электромагнитном клапане управления исполнительным механизмом.
- неисправность в электроцепи клапана управления.
- недостаточный вакуум для работы исполнительного механизма.
- негерметичность вакуумных магистралей.
- негерметична камера исполнительного механизма.
Продолжим дефектовку данного автомобиля. С помощью сканера, смотрим наличие кодов неисправностей и отработку концевых датчиков. Как и ожидалось, MUT3 выдал ошибку по датчику на переднем мосту. Сразу хочу предупредить, ошибка может быть не вследствие неисправности, а в последствии её, так сказать НАВЕДЕННАЯ! Для того, чтобы не приговорить клиента на покупку ненужных деталей, надо посмотреть как отрабатывают датчики, клапана и пр. Заводим двигатель, выбираем функцию на сканере DATA LIST и смотрим параметры. При переключении режимов 2WD/4WD, датчик на раздаточной коробке работает в штатном режиме, а вот датчик на переднем мосту указывает на то, что колесные привода не отключаются. Как я писал выше, сканер только указал направление, а дальнейшие поиски неисправного компонента, надо проводить с помощью других приборов.

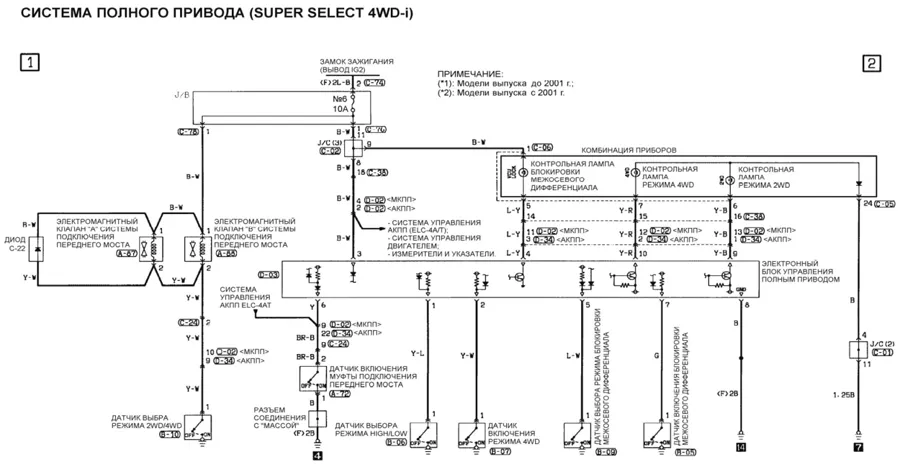

Конечно, сканер, особенно дилерский вещь хорошая, но пытаться ремонтировать подобное наобум, без электрических схем – это как рулетка. Схему можно посмотреть там же, в книге, ссылка на которую указана выше в статье.
Когда селектор раздаточной коробки переведен положение «4H», через систему электромагнитных клапанов подключения переднего моста, подводится вакуум к двухходовому исполнительному механизму в камеру «В», а он в свою очередь перемещает муфту, тем самым соединяя полуось переднего моста с приводом. При переводе в положение «2H» электромагнитные клапана переключают вакуум, подводя его в камеру «А», далее исполнительный механизм двигает соединительную муфту в разблокированное положение и отключает колесный привод. Управление электромагнитными клапанами осуществляется по сигналу с датчика выбора режима «2WD/4WD» на раздаточной коробке. За контролем положения соединительной муфты, следит датчик включения режима «4WD», который установлен на переднем мосту.

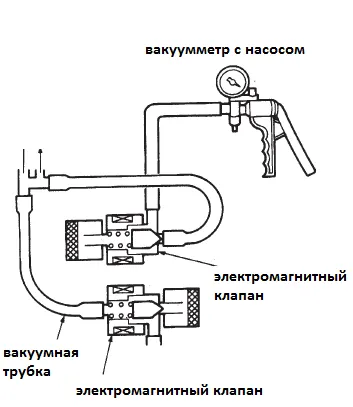

Настало время для проверки работы электромагнитных клапанов с помощью вакуумметра.
Клапана прошли тест на ОТЛИЧНО. Все как положено отрабатывают, герметичность не теряют, к ним претензий нет! Также все «ОК», с вакуумными трубками и самим вакуумом. Т.е. часть причин данного дефекта отошла в сторону. Добираемся до вакуумного исполнительного механизма, и сразу бросается в глаза….

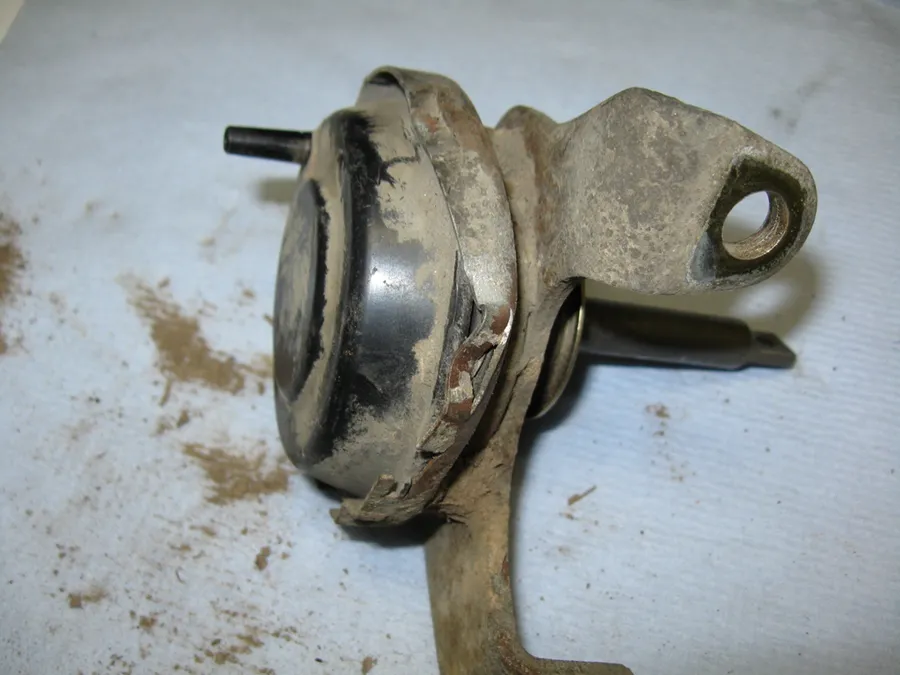

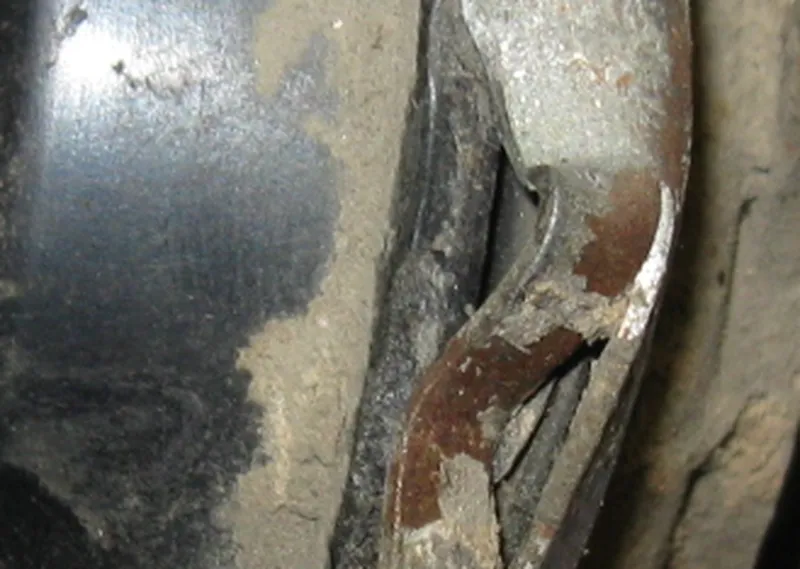

Ну да, вот основная причина неисправности. Причем, сделал фото таким образом, чтобы неисправность была на первом плане. Не увидели? Тогда поближе:
На фото выше уже следствие, а причина, как мне думается, сидит в голове того человека, который за рулем паркетника считает себя покорителем буераков бездорожья.

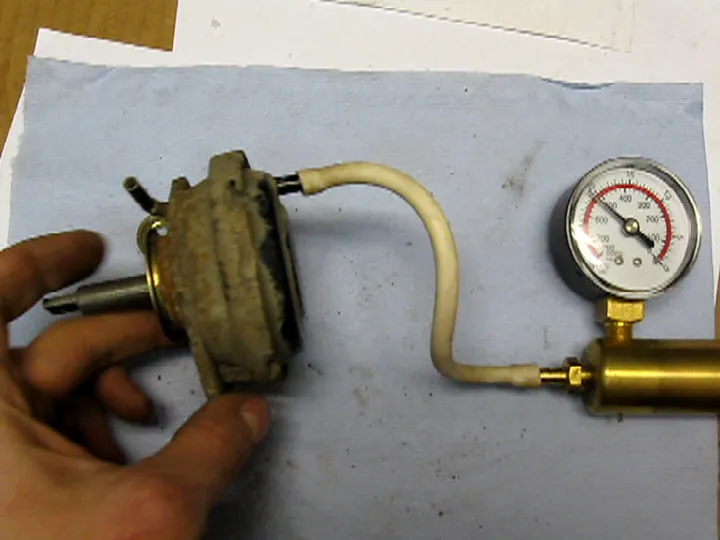

Ладно, это эмоции, надо разбираться и решать что делать. На рабочем столе произвожу необходимые проверки, на видео постарался пояснить предельно понятно:
А клиенту сказал, что «если получится исправить, то вам повезло, не придется бегать, искать такой же исполнительный механизм. Если не повезло – значит, не повезло»…
Вы знаете, тема «восстанавливать подобное подручными средствами» у меня на потоке не стоит. Проще всего отослать клиента за новой запчастью. Но тут как заело: «А почему не смогу?».
Получилось. Когда пишу эти строки, машина уже бегает не одну неделю и клиент не звонил. Нет, вру, клиент звонил, но не для того, чтобы огорчить возвращением неисправности, а поблагодарить. А почему нет: я ему и денег сэкономил, и время.
Не могу не привести источник, откуда черпал схемы электрических соединений.
И приведу ссылку по подобному ремонту.
В разных странах мира автомобиль имеет разные названия: Montero iO, Pajero iO, Pinin. В Бразилии этот паркетник известен как Pajero TR4.
С описанием все понятно, начну рассказывать о неисправности на этой машине. «Дьявол кроется в мелочах, а неисправность там, где её не ждёшь».
На этом ПИНИНЕ «внезапно и вдруг» перестал работать, как положено полный привод. При переключении из положения «полный привод – привод на два колеса – и обратно», передняя полуось не отключалась от редуктора. Хозяин данного автомобиля, какое-то время ездил и надеялся, что всё наладится само собой, но неисправность оставалась, и постоянно мигающая лампочка перед глазами тоже не добавляла оптимизма. Ему ничего не оставалось делать, как набраться мужества, денег и приехать сдаваться в автосервис. Вот так этот автомобиль оказался у нас.
Итак, с чего обычно начинается поиск неисправностей? Не открою Америки, если обозначу несколько пунктов:
1. Разговор с клиентом (а вдруг что-то вспомнит, проронит нечто, что натолкнет на хорошую мысль).
2. Необходимо понимать, с какой системой мы работаем, и знать принцип её работы. Для этого нужны мануалы, схемы и руководства по теме. Например, у корпорации Mitsubishi существует много вариантов полного привода:
– это так называемый «самый настоящий» - «джиповский» полный привод, который применялся на всех исходно-переднеприводных моделях. – вариант с вязкостной муфтой. – электромеханическая муфта с подключаемым задним мостом. – имеется межосевой дифференциал, который автоматически блокируется гидромеханической муфтой с электронным управлением (ACD), причем "жесткость" блокировки выбирается водителем. – система с подключаемым передним мостом, межосевой дифференциал отсутствует. – упрощенная система; присутствует межосевой дифференциал, который блокируется при помощи вискомуфты закрытого типа. Нет понижающей передачи, а идет равномерное распределение момента между передними и задними колесами. именно эта система и присутствовала на этом ремонтируемом автомобиле.
1. FullTime
2. VCU
3. Multi Select
4. ACD+AYC
5. PartTime
6. FullTime-V
7. Super Select–
Более подробнее о системах полного привода автомобилей Mitsubishi вы можете прочитать в книге компании Легион-Автодата и в статье.
Два слова о ссылке: из личного опыта рекомендую читать источник статьи, так как в Интернете – как только появляется статья в Легионе, тут же появляются копии, которые иногда не соответствуют оригиналу.
3. Проверка состояния данной системы с помощью сканера (если это возможно). Подчеркиваю, это не «распечатка ошибок» с последующим отнятием денег у клиента за «бумажку с кодами неисправностей» и отсылкой машины в другой автосервис, а расшифровка кодов неисправности, предварительный контроль параметров и тестирование исполнительных механизмов. И ещё, надо учитывать тот факт, что сканер не может напрямую указать на неисправный элемент в данной системе, а только сузить круг поиска его.
4. Детальный анализ компонента системы, с помощью электронных, вакуумных и прочих измерительных приборов.
Теперь по пунктам…
Как часто бывает, при разговоре клиент не вспомнил ничего экстраординарного, хотя впоследствии оказалось, что причиной неисправности стала езда по бездорожью в режиме «у меня супер-внедорожник!».
Повторюсь, на этом автомобиле применяется система полного привода Super Select. Подсказкой этого может служить ручка раздатки и надписи на ручке:
Как говорят источники, компания Mitsubishi первой в Японии применила на своих автомобилях схему отключаемого полного привода с межосевым дифференциалом. Плюсы здесь такие: можно постоянно ездить на полном приводе, можно временами отключать полный привод. Естественно, при этом происходит некоторая экономия топлива и снижается износ шин, что в наше время очень важный фактор содержания автомобиля в семье.
Система полного привода Super Select имеет вакуумное управление отключением привода передних колес. Оно конструктивно выполнено таким образом, что даже при неисправных компонентах управления, приводы на передние колеса не будут отключается от переднего редуктора, независимо от режима раздаточной коробки. Если имеется такого рода неисправность, то в режиме 2WD, индикатор полного привода будет постоянно сигнализировать морганием, что и происходило на этом Пинине. Надо сказать, что такие же системы включения\выключения переднего привода, применяются на многих полноприводных автомобилях Mitsubishi. Так что, данная неисправность может возникнуть на таких моделях как: Pajero2,3,4, Montero2,3, PajeroSport, MonteroSport, L200 и так далее.
Рассмотрим причины моргания лампы полного привода, когда автомобиль движется только на заднем приводе:
- неисправный концевой выключатель (датчик положения муфты подключения переднего моста).
- неисправность в электроцепи вышеуказанного датчика.
- неисправность в электронном блоке управления полным приводом.
- заклиненная муфта механизма подключения переднего моста.
- заклиненный вакуумный исполнительный механизм управления муфтой.
- неисправность в электромагнитном клапане управления исполнительным механизмом.
- неисправность в электроцепи клапана управления.
- недостаточный вакуум для работы исполнительного механизма.
- негерметичность вакуумных магистралей.
- негерметична камера исполнительного механизма.
Продолжим дефектовку данного автомобиля. С помощью сканера, смотрим наличие кодов неисправностей и отработку концевых датчиков. Как и ожидалось, MUT3 выдал ошибку по датчику на переднем мосту. Сразу хочу предупредить, ошибка может быть не вследствие неисправности, а в последствии её, так сказать НАВЕДЕННАЯ! Для того, чтобы не приговорить клиента на покупку ненужных деталей, надо посмотреть как отрабатывают датчики, клапана и пр. Заводим двигатель, выбираем функцию на сканере DATA LIST и смотрим параметры. При переключении режимов 2WD/4WD, датчик на раздаточной коробке работает в штатном режиме, а вот датчик на переднем мосту указывает на то, что колесные привода не отключаются. Как я писал выше, сканер только указал направление, а дальнейшие поиски неисправного компонента, надо проводить с помощью других приборов.
Конечно, сканер, особенно дилерский вещь хорошая, но пытаться ремонтировать подобное наобум, без электрических схем – это как рулетка. Схему можно посмотреть там же, в книге, ссылка на которую указана выше в статье.
Когда селектор раздаточной коробки переведен положение «4H», через систему электромагнитных клапанов подключения переднего моста, подводится вакуум к двухходовому исполнительному механизму в камеру «В», а он в свою очередь перемещает муфту, тем самым соединяя полуось переднего моста с приводом. При переводе в положение «2H» электромагнитные клапана переключают вакуум, подводя его в камеру «А», далее исполнительный механизм двигает соединительную муфту в разблокированное положение и отключает колесный привод. Управление электромагнитными клапанами осуществляется по сигналу с датчика выбора режима «2WD/4WD» на раздаточной коробке. За контролем положения соединительной муфты, следит датчик включения режима «4WD», который установлен на переднем мосту.
Настало время для проверки работы электромагнитных клапанов с помощью вакуумметра.
Клапана прошли тест на ОТЛИЧНО. Все как положено отрабатывают, герметичность не теряют, к ним претензий нет! Также все «ОК», с вакуумными трубками и самим вакуумом. Т.е. часть причин данного дефекта отошла в сторону. Добираемся до вакуумного исполнительного механизма, и сразу бросается в глаза….
Ну да, вот основная причина неисправности. Причем, сделал фото таким образом, чтобы неисправность была на первом плане. Не увидели? Тогда поближе:
На фото выше уже следствие, а причина, как мне думается, сидит в голове того человека, который за рулем паркетника считает себя покорителем буераков бездорожья.
Ладно, это эмоции, надо разбираться и решать что делать. На рабочем столе произвожу необходимые проверки, на видео постарался пояснить предельно понятно:
А клиенту сказал, что «если получится исправить, то вам повезло, не придется бегать, искать такой же исполнительный механизм. Если не повезло – значит, не повезло»…
Вы знаете, тема «восстанавливать подобное подручными средствами» у меня на потоке не стоит. Проще всего отослать клиента за новой запчастью. Но тут как заело: «А почему не смогу?».
Получилось. Когда пишу эти строки, машина уже бегает не одну неделю и клиент не звонил. Нет, вру, клиент звонил, но не для того, чтобы огорчить возвращением неисправности, а поблагодарить. А почему нет: я ему и денег сэкономил, и время.
Не могу не привести источник, откуда черпал схемы электрических соединений.
И приведу ссылку по подобному ремонту.
Кудрявцев М.Е.
