Полный привод Mitsubishi v.1.0

01.06.2006

Полный привод Mitsubishi v.1.0


В завершающей части нашего обзора конструкций японских полноприводных автомобилей - Mitsubishi Motors Corporation.

1. FullTime

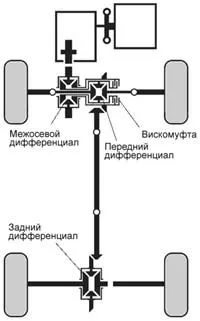

Самая распространенная схема "настоящего" полного привода использовалась практически на всех исходно-переднеприводных моделях. Здесь имеются три дифференциала, межосевой (размещенный, в зависимости от конкретной схемы, в картере КПП или картере раздаточной коробки) блокируется вискомуфтой, а момент равномерно распределяется между осями. Этот принцип аналогичен тойотовской стандартной схеме второго поколения.
Опционально применялись самоблокирующиеся (при помощи вискомуфты и фрикционные) межколесные дифференциалы, а также задний дифференциал типа AYC.

Плюсы - устойчивость на дороге, относительная предсказуемость поведения, неплохая проходимость и надежность.
Минусы - недостаточный коэффициент блокировки вискомуфтой и скорость ее "срабатывания".



Модель Модификации
Lancer-Mirage-Libero (CCxA*) hatch. 1991-1996, (CDxA) sed. 1991-1996, (CDxW) wag. 1992-1999
Lancer-Mirage (CLxA) 1996-2001 (hatchback), (CMxA) 1996-2000 (sedan)
Lancer Evolution IV (CN9A) 1996.09-1998.02, AYC - опция для GSR
Lancer Evolution V (CP9A) 1998.02-1999.01, AYC - опция для GSR99, ост. - LSD (RS/GSR99)
Lancer Evolution VI (CP9A) 1999.01-2000.03, AYC для GSR2000
Galant-Emeraude-Eterna (E7xA, E8xA) 1992-1996
Galant-Legnum (ECxA, ECxW) 1996-2003
Galant-Legnum (EC5A/EC5W) VR-4 (AYC для всех) 1996-2002
RVR (N1xW/N2xW) 1991 - 1997.08
RVR (N6xW/N7xW) 1997.09 - 2003.01
Chariot/Grandis (N3xW/N4xW) 1992.06 - 1997.07
Chariot/Grandis (N8xW/N9xW) 1997.08 - 2002
Diamante-Sigma (F2xA) (sedan) 1990.05-1994.11
Diamante (F4xA) (sedan) 1994.12-2002.10
GTO/3000GT (Z1xA) 1990.10-2000.09
Airtrek / Outlander (CUxW) 2001.03-...
* - здесь и далее, "x" обозначает конкретную модификацию двигателя.

2. VCU

Постепенный отход от полноценного 4WD был поддержан всеми японскими автопроизводителями, не стала исключением и MMC.
Схема с VCU (Viscous Coupling Unit) аналогична тойотовской V-Flex II - межосевой дифференциал в ней отсутствует, момент направляется по карданному валу назад, где перед редуктором установлена вязкостная муфта, срабатывающая и соединяющая хвостовик кардана и входной вал редуктора при значительной пробуксовке передних колес. В остальное время машина остается переднеприводной. Опционально устанавливался задний фрикционный LSD-дифференциал.

Плюсы - простота и дешевизна.
Минусы - адекватность поведения при активной езде, недостаточный коэффициент блокировки, низкая скорость срабатывания.



Модель Модификации
Lancer-Cedia (CSxA, CSxW) 2000.05-...
Mirage Dingo (CQxA) 1999.01-2002.12
Dion (CRxW) 2000.01-...
eK Sport-Wagon-Classy (H81W) 2001.09-...
eK Active (xBA-H81W) 2004.05 -...
Minica (H12V/H15A) 1984-1988
Minica (H26A/H27A/H27V) 1990.02-1993.08
Minica (H36A/H37A) 1993.08-1998
Minica (H46A/H47A) 1998.08-...
Minica Toppo (H27A/H27V) 1990.02-1993.08
Minica Toppo (H36A/H37V) 1993.08-1997.10
ToppoBJ (H46A/H47A) 1998.08-2003.08
ToppoBJ Wide (H48A) 1998.08-2001.06
Colt New (Z2xA) 2002.11-...
Colt Plus New (Z2xW) 2004.10-...

3. Multi Select

atc-sw.jpgРазумеется, не осталась в стороне и модная ныне схема с подключаемым электромеханической муфтой задним мостом, которая соответствует тойотовской ATC.
В режиме "2WD" привод осуществляется только на передние колеса. В режиме "4WD" при нормальных условиях задействованы передние колеса, но, в зависимости от условий движения, блок управления может автоматически перераспределять момент и на задний мост. В режиме "LOCK" (на небольшой скорости) муфта блокируется полностью, при этом момент практически поровну делится между осями.

Плюсы - подключение задних колес осуществляется "разумнее", нежели в схеме VCU; есть возможность жестко включить полный привод.
Минусы - не очень высокая живучесть; адекватность работы в режиме "4WD".



Модель Модификации
Grandis (NAxW) 2003.05-...

4. ACD+AYC

acd-sw.jpgНадо признать, что самая продвинутая система легкового полного привода в мире была разработана именно MMC - для разных поколений Lancer Evolution.
Здесь имеется межосевой дифференциал, автоматически блокируемый гидромеханической муфтой с электронным управлением (ACD), причем "жесткость" его блокировки водитель может выбирать самостоятельно.
Вторая важнейшая составляющая - активный задний дифференциал (AYC). Он позволяет регулировать крутящий момент, передаваемый от двигателя на левое и правое задние колеса, в зависимости от покрытия, положения руля и педали акселератора, частоты вращения колес и скорости автомобиля. В повороте наибольший момент поступает на наружное колесо, что создает дополнительный поворачивающий момент. На скользком или неоднородном покрытии AYC заменяет самоблокирующийся дифференциал (наибольший момент поступает на колесо с лучшим сцеплением). Начиная с Evolution VIII применяется усовершенствованный дифференциал Super-AYC, отличающийся планетарной передачей вместо конической и схемой управления с обратной связью.

Плюсы - проходимость, управляемость, максимальная "интеллектуальность".
Минусы - усложнение и удорожание конструкции.



Модель Модификации
Lancer Evolution VII (CT9A: RS, GSR), 2000.03-..., (GT-A) 2002.03-... (ACD, AYC)
Lancer Evolution VIII (GH-CT9A) 2003-2005 (ACD, Super-AYC)
Lancer Evolution IX (CT9A) 2005-... (ACD, Super-AYC)

5. PartTime

easy-sw.jpg Один из самых простых видов 4WD (на некоторых моделях имеет название EasySelect) - с подключаемым передним мостом, без межосевого дифференциала - применяется на исходно-заднеприводных моделях.
Схема предусматривает непосредственное управление раздаточной коробкой при помощи рычага. Первоначально соединение передних приводных валов с колесами осуществлялось механическими муфтами свободного хода ("хабами") с ручным или автоматическим приводом. На более свежих моделях для облегчения процесса подключения переднего моста применяется система ADD, которая с помощью пневмопривода разъединяет одну из передних полуосей.

Плюсы - относительная простота конструкции, наличие понижающей передачи.
Минусы - режим "4WD" можно использовать только на скользком покрытии (лед, снег, мокрая дорога) и в течение ограниченного времени - иначе повышается шум, расход топлива, ухудшается управляемость, сильно изнашивается резина и сами элементы трансмиссии. "Ручные" хабы надежны, но не слишком удобны в эксплуатации, а автоматические по живучести далеки от идеала.



Модель Модификации
Pajero III (V64W/V74W) 1999.06-...
(опц. - задний hybrid LSD / DiffLock)
Challenger/ PajeroSport / Montero Sport (K9xW) 1996.05-...
(опц. - задний hybrid LSD)
L200 / Strada (K7xT) 1996.12-...
(опц. - задний friction LSD / DiffLock)
Delica Space Gear (PDxW/PExW/PFxW) 1994.03-...
(опц. - задний friction LSD / hybrid LSD)
Pajero II (V2xW/V4xW) 1990.10-1999.11
(опц. - задний friction LSD / hybrid LSD / DiffLock)
L200/Strada (K3xT) 1991.03-1997.05
(опц. - задний friction LSD)
Delica Star Wagon/L300 1987.09-1999.06 (P2xW/P3xW/P4xW)
(опц. - задний friction LSD)
Pajero Mini (H56A/H58A) 1996.06-...
Pajero Junior (H57A) 1995.10-1998.04
Town Box (U62W/U62V/U62T/U64W) 1998.11-...
(опц. - задний friction LSD)
Town Box Wide (U66W) 1999.04-2001.06
(опц. - задний friction LSD)
Примечание. Friction LSD - частичная блокировка дифференциала при помощи фрикционных дисков, работающих в среде специального LSD-масла. Hybrid LSD - частичная блокировка дифференциала "закрытой" вискомуфтой. DiffLock - принудительная жесткая блокировка дифференциала посредством пневмопривода.

6. FullTime-V

Эта упрощенная схема постоянного полного привода устанавливалась на "малые Pajero". Здесь имеется межосевой дифференциал, блокирующийся при помощи вискомуфты закрытого типа. Понижающей передачи нет, распределение момента между передними и задними колесами - равномерное.

Плюсы - постоянное использование полного привода, нет необходимости в управлении.
Минусы - вискомуфта не обеспечивает полной блокировки, нет понижающей передачи.


Модель Модификации
Pajero-Io/Pinin (H6xW/H7xW) 1998-...

7. Super Select

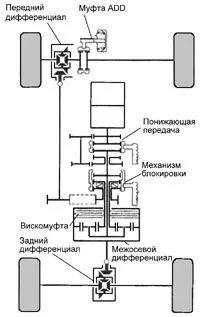

ss-sw.jpgMMC первой из японцев применила на джипах схему "отключаемого" полного привода с межосевым дифференциалом (затем отчасти повторенную тойотой в виде MultiMode), совмещающую в себе возможность и постоянно ездить на полном приводе, и временно отключать его для экономии топлива и уменьшения потерь в трансмиссии.
В режиме "2H" привод осуществляется только на задние колеса. В режиме "4H" подключается полный привод в раздатке и замыкается полуось переднего моста (при этом в межосевом дифференциале действует и "мягкая" автоматическая блокировка вискомуфтой). При перемещении рычага в "4HLc" межосевой дифференциал жестко блокируется. В положении "4LLc" кроме жесткой блокировки дифференциала, включается и понижающая передача в раздаточной коробке.
ss-sw-2.jpgИспользовалось два основных варианта управления раздаточной коробкой - 1) непосредственно рычагом и 2) электроприводом через блок управления (водитель фактически оперирует не рычагом, а джойстиком). Стоит отметить, что в SuperSelect MMC использовала схему "нормально-включенного" 4WD, так что при проблемах с управлением или пневматикой полный привод не исчезнет.
В качестве опции к SuperSelect прилагается порой задний самоблокирующийся дифференциал типа Torsen (Pajero Io), самоблокирующийся "фрикционный" или дифференциал с принудительной блокировкой пневмоприводом (Pajero).

Плюсы - постоянный полный привод в сочетании с "особо экономичным режимом", "мягкая" и жесткая блокировки межосевого дифференциала, понижающая передача.
Минусы - переусложнение конструкции.

Часть Pajero III получили в качестве опции MATC (Mitsubishi Active Traction Control), динамическую систему контроля тяги, которая на дорогах с твердым покрытием работает как противобуксовочная система, а на бездорожье имитирует блокировки переднего и заднего межколесных дифференциалов, просто подтормаживая буксующее колесо. Минусы - меньшая эффективность по сравнению с DiffLock, возможен неравномерный износ колодок, при переходе ABS в аварийный режим блокировка исчезает.



Модель Модификации
Pajero II (V2xW/V4xW) 1990.10-1999.11
(опц. - задний friction LSD / hybrid LSD / DiffLock)
Pajero III (V6xW/V7xW) 1999.06-...
(опц. - задний hybrid LSD / DiffLock / MATC)
Delica Space Gear (PDxW/PExW/PFxW) 1994-...
Pajero Io/Pinin (H6xW/H7xW) 1998.05-...



Евгений, Москва
© Легион-Автодата
