Hybrid. Предупредительные значки на панели приборов

Предупредительные значки на панели приборов
08.04.2009

Удивительно, но большое количество телефонных звонков в мастерскую приблизительно одинаковые:

- У меня на панели загорелся какой-то красный значок, надо заменить какой-то

предохранитель – делаете такое?

Непонятно по каким причинам, но много водителей почему-то считает, что, если на панели приборов или информационном дисплее загорелся вдруг «какой- то красный значок», то это говорит о том, что «надо заменить какой-то предохранитель».

Откуда берется такая информация - одному Богу известно.

Из Интернета?

Вот и получается, что при появлении такого значка на панели приборов или информационном дисплее, водитель думает, мол, появилась какая-то «простенькая» ошибка и её можно «скинуть» при помощи отсоединения клеммы аккумулятора.

Это уж точно из Интернета, там именно ТАК советуют делать.

Но стоит ли доверять таким советам?

Тем более, если Вы водитель «гибридного» автомобиля.

Не стоит.

И вот почему…

На Toyota Prius NHW 10 \ NHW 11 предупреждающим знаком, на который надо обязательно обращать внимание, является «треугольник с восклицательным знаком внутри».

На Toyota Prius NHW 20 \ Estima вид знака изменен и теперь это «машинка с восклицательным знаком».

Этот значок является обязательным предупреждением водителю: «Автомобиль неисправен, двигайтесь в автосервис».

В США, в Европе и в других странах водители именно так и поступают, и не имеют дальнейших проблем.

В России, видимо, срабатывает какой-то непонятный «кусочек чисто русского менталитета», и водитель вместо автосервиса, пытается самостоятельно «устранить» неисправность при помощи «скидывания клеммы».

И получает проблемы.

Например:

  • «Выход из строя инвертора»
  • «Перезаряд высоковольтной батареи вплоть до её разрушения»

,- и некоторые другие неприятности, но пока поговорим об этих.

Выход из строя инвертора

В предыдущей статье об инверторе: http://www.autodata.ru/autodata.ru/inverter_prius.pdf ,- мы уже говорили о том, что у инвертора есть своя система охлаждения, так как его детали сильно нагреваются при работе.

Но система охлаждения может не справиться с охлаждением, и тогда:

  • На Prius HNW 20 \ Estima на дисплее ДВА раза мигнёт предупреждающий сигнал «машинка с восклицательным знаком»
  • На Prius HNW 10 случаи перегрева редкие и там появление предупреждения: «Треугольник с восклицательным знаком», обычно означает проблемы с высоковольтной батареей

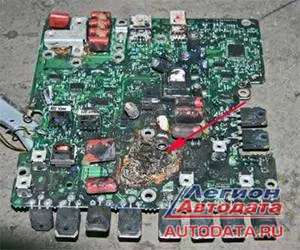

Сгоревшая плата инвертора

Какие «обычные» действия водителя в данном случае?

«У меня на панели загорелась ошибка, надо её «сбросить».

Снимается клемма с АКБ, система «обнуляется», но ошибка как была, так и остается. Система снова начинает проверять температуру, снова определяет «перегрев», снова «мигнет» два раза на дисплее, но «перегрев» никуда не исчезает, потому что данная ошибка является накопительной ошибкой. Как вариант – «инвертор сгорает».

Дальнейший путь этого автомобиля лежит в автосервис…

«Перезаряд HV Battery с возможным разрушением»

В случае критического «перегрева» высоковольтной батареи, блок управления зажигает на дисплее предупреждающий знак и останавливает автомобиль.

Водитель, как обычно, недоумевает, потом снимает клемму АКБ на какое-то время (типа, «надо обнулить бортовой компьютер»), одевает клемму обратно и едет далее.

Система «обнулена» и снова начинает проверять все параметры для безопасного движения автомобиля. И пока до ECU «доходит» тот факт, что идет хронический «перезаряд» - HV Battery может выйти из строя.

Система зарядки HV Battery устроена таким образом, что блок управления не может определить конкретно «недозаряд» конкретной банки.

И когда одна «банка» выходит из строя («просела», например, до критического уровня), то ECU «разрешает дозаряд» HV Battery, не обращая внимания на то, что заряд идет на ВСЕ «банки», а из строя вышла только одна или две.

Начинается «перегрев», «перезаряд» и самые «слабые» банки могут выйти из строя, вплоть до физического разрушения.

Фото слева: эти «бамбуки» пришлось заменить…

Пять элементов этой ВВБ вышли из строя в результате «скидывания» клеммы АКБ и продолжения движения автомобиля

Приведено только два случая неприятностей, которые могут ожидать водителя «гибрида» при использовании «авось». Не стоит пытаться обмануть автомобиль. Именно в этом он умнее Вас.

Информация поделились в Мастерской Когут Владимира Владимировича г. Москва
8-903-629-62-11
В работе над статьей принимал участие
Гордеев Сергей Николаевич Свердловская обл., Белоярский р-н, с. Кочневское ул. Садовая 33 тел.: 8 902 444 23 35
Ник «FERMER»


Обсуждения, правки, комментарии : http://forum.autodata.ru/7/12570/
