Проблемы качества новых датчиков положения на эффекте Холла. Код неисправности P0340
20.07.2022

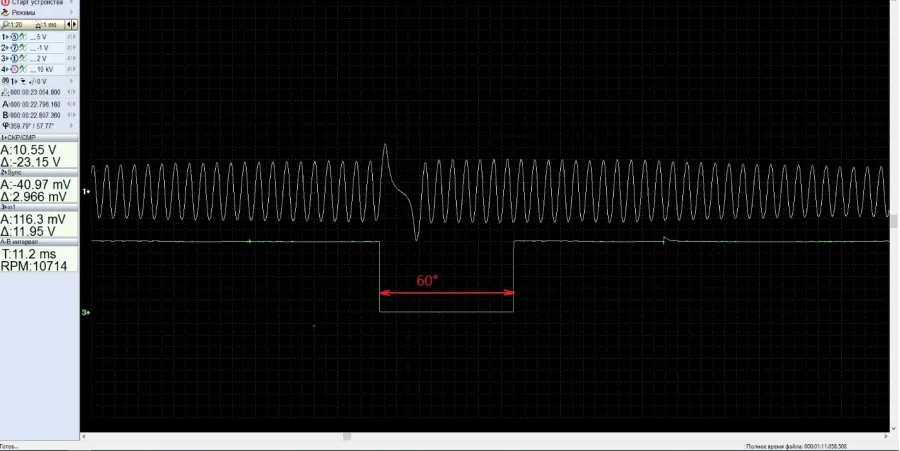

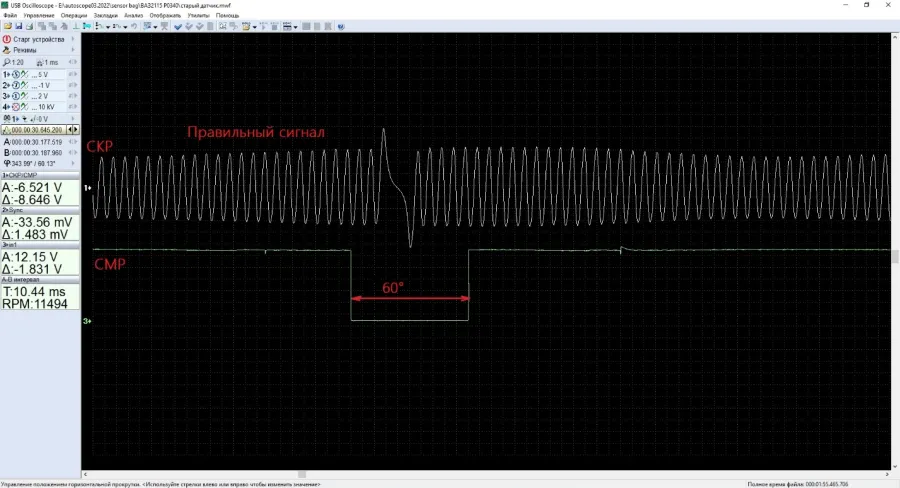

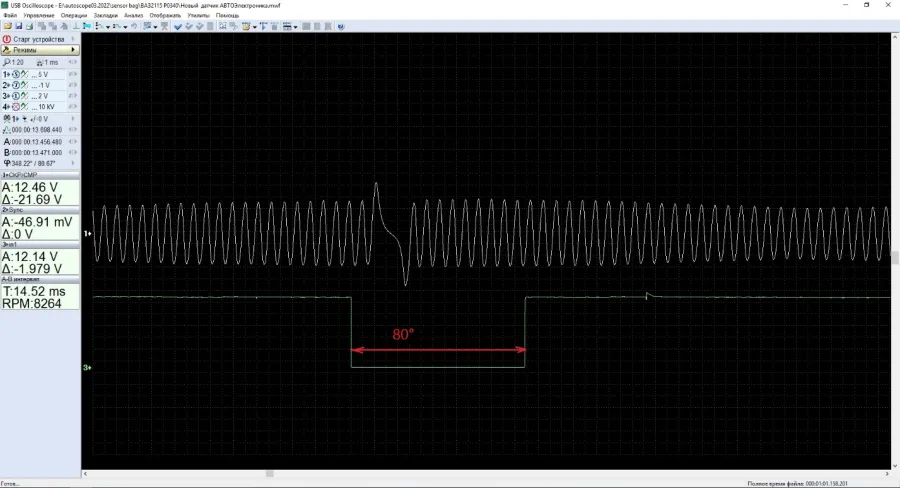

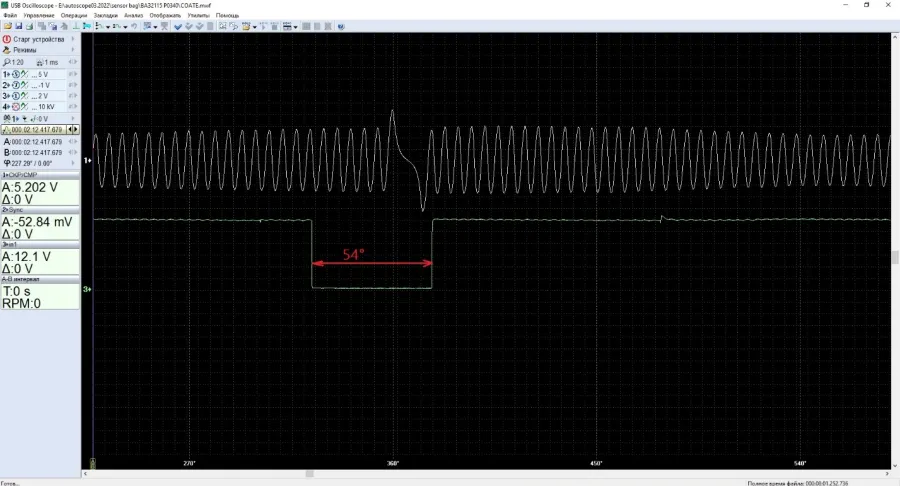

По расположению фронтов сигнала датчиков видно, что их срабатывание происходит с разбросом до 30°по углу поворота коленвала. Другими словами при неизменном положении валов, фаза работы датчиков разная. Кроме того существенно различается и продолжительность включения датчиков. Под срабатыванием датчика понимается изменение уровня сигнала при прохождении мимо него сектора(в данном случае штыря) распредвала. Под продолжительностью включения датчиков понимается угол поворота коленвала в градусах в течение которого уровень сигнала датчика остаётся низким.
![](/upload/articles/2022/07/problemy-kachestva-novykh-datchikov-polozheniia-na-effekte-kholla-kod-neispravnosti-p0340-20-07-2022/pod-prodolzhitelnostiu-vkliucheniia-datchikov-ponimaetsia-ugol-povorota-kolenvala-v-gradusakh-v-techenie-kotorogo-uroven-signala-datchika-ostaetsia-nizkim-01.png)
![](/upload/articles/2022/07/problemy-kachestva-novykh-datchikov-polozheniia-na-effekte-kholla-kod-neispravnosti-p0340-20-07-2022/skrinshot-3.png)
![](/upload/articles/2022/07/problemy-kachestva-novykh-datchikov-polozheniia-na-effekte-kholla-kod-neispravnosti-p0340-20-07-2022/skrinshot-4.png)
![](/upload/articles/2022/07/problemy-kachestva-novykh-datchikov-polozheniia-na-effekte-kholla-kod-neispravnosti-p0340-20-07-2022/skrinshot-2.png)
Понятно, что запись кодов ошибки будет зависеть от заложенных в программе ЭБУ критериев оценки сигнала датчика, точности определения положения валов, их допустимых отклонений, и так далее. При использовании сигналов СКР+СМР для проверки установки ГРМ нужно учитывать возможность смещения сигнала по фазе из-за неисправности датчика.

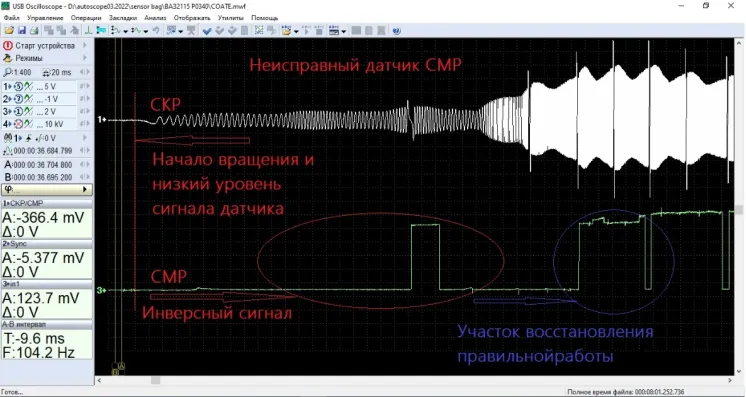

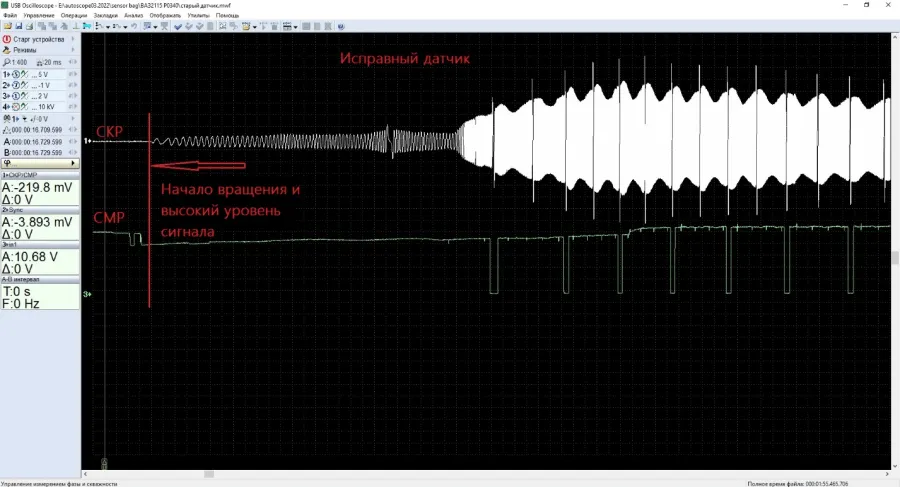

Ещё один важный участок для анализа это начало вращения стартера до момента запуска двигателя. У неисправного датчика сигнал на оборотах прокрутки стартера инверсирован и приходит в норму только после пуска двигателя.
![](/upload/articles/2022/07/problemy-kachestva-novykh-datchikov-polozheniia-na-effekte-kholla-kod-neispravnosti-p0340-20-07-2022/u-neispravnogo-datchika-signal-na-oborotakh-prokrutki-startera-inversirovan-i-prikhodit-v-normu-tolko-posle-puska-dvigatelia-05.png)
![](/upload/articles/2022/07/problemy-kachestva-novykh-datchikov-polozheniia-na-effekte-kholla-kod-neispravnosti-p0340-20-07-2022/skrinshot-6.png)
Владимиров Александр
