Самодиагностика Субару 2002-2004г и функция проверки Эл. щитка приборов

20.10.2005

Не совсем приятно когда приходит авто на ремонт, а сканер отказывается читать какую -либо из неисправных систем .
Если дело касается двигателя то тут всё просто , ничего нового не придумали, а вот если это АКПП или ABS?
Тем более, что авто буквально "нашпиговано" CAN шиной...
На последних моделях  "Легаси", функцию самодиагностики вывели немного на другой уровень, который намного понятнее и информативнее, чем двухзначные коды.



Теперь коды неисправностей можно просмотреть на щитке приборов в ОБД стандарте.



Для того, чтобы активировать эту функцию, надо при выключенном зажигании соединить разъем, который находится в районе предохранителей салона :





фото 1

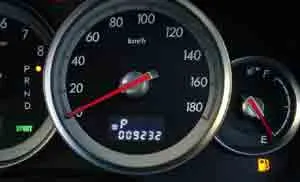

Включить зажигание и в течение 3-5 сек кратковременно нажать на сброс суточного пробега(это включение самодиагностики двигателя, ABS,и АКПП).
 Если кратковременно два раза нажать на сброс суточного пробега, то включится функция самодиагностики щитка приборов.

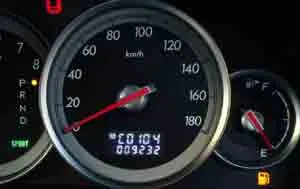

Индикация суточного пробега «А» соответствует кодам двигателя:



фото 2

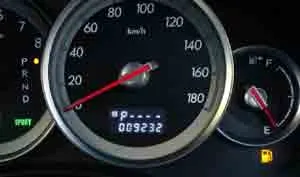

Повторное нажатие сброса суточного пробега «В» переводит в систему самодиагностики в чтение кодов АКПП:





фото 3


Ещё одно нажатие переводит систему в чтение кодов ABS:






фото 4


Коды неисправности отображаются не более трёх на систему, после устранения неисправности двигателя или АКПП они пропадают автоматически, а вот  коды неисправностей системы ABS можно удалить только сканером.

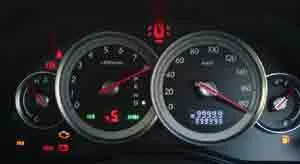

Так же можно провести проверку щитка приборов с помощью такой же самодиагностики.


При этом все стрелки начинают ритмично двигаться, загораются  все имеющиесялампочки и дисплеи :






фото 5



Так что удачных ремонтов всем, если это кому-то поможет.



Примечание: Автор статьи - Диагност из города Хабаровска, приведенная им информация несомненно поможет всем, кто сталкивается с такой "свежей" машинкой.
Надо отметить, что высказанные ранее слова насчет того, что на нашем Форуме собираются Хорошие Люди, имя которым  "Диагност" и которые не боятся делиться "наработанным" - эти слова сбываются.
А "Хабаровчанам" можно посоветовать где проводить Диагностику и Ремонт своего автомобиля - у Автора данной статьи, Диагноста из города Хабаровска Вячеслава (
KHWdiagnost  <soare@rambler.ru>
)
