Пример текста из раздела " Руководство по эксплуатации ":

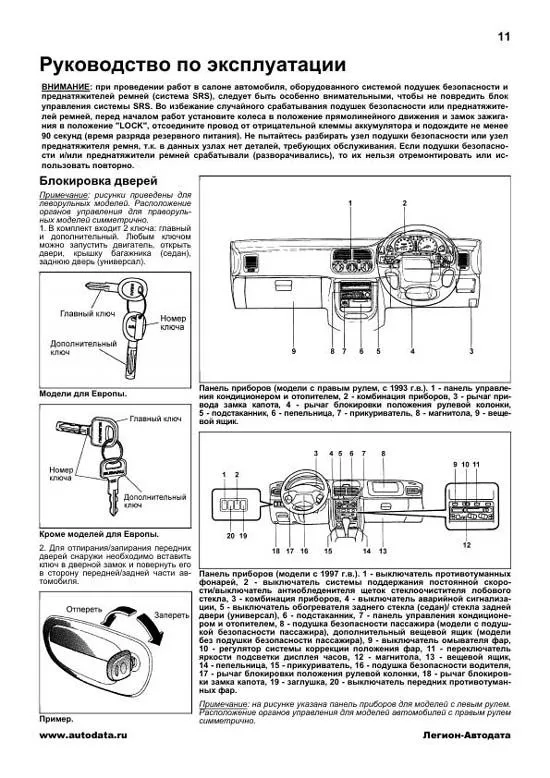

Блокировка дверей Примечание: рисунки приведены для леворульных моделей. Расположение органов управления для праворульных моделей симметрично. 1. В комплект входит 2 ключа: главный и дополнительный. Любым ключом можно запустить двигатель, открыть двери, крышку багажника (седан), заднюю дверь (универсал). Модели для Европы. Кроме моделей для Европы. 2. Для отпирания/запирания передних дверей снаружи необходимо вставить ключ в дверной замок и повернуть его в сторону передней/задней части автомобиля. Пример. Руководство по эксплуатации ВНИМАНИЕ: при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS. Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней, перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания). Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, т.к. в данных узлах нет деталей, требующих обслуживания. Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно. Панель приборов (модели с правым рулем, с 1993 г.в.). 1 панель управления кондиционером и отопителем, 2 комбинация приборов, 3 рычаг привода замка капота, 4 рычаг блокировки положения рулевой колонки, 5 подстаканник, 6 пепельница, 7 прикуриватель, 8 магнитола, 9 вещевой ящик. Панель приборов (модели с 1997 г.в.). 1 выключатель противотуманных фонарей, 2 выключатель системы поддержания постоянной скорости/выключатель антиобледенителя щеток стеклоочистителя лобового стекла, 3 комбинация приборов, 4 выключатель аварийной сигнализации, 5 выключатель обогревателя заднего стекла (седан)/ стекла задней двери (универсал), 6 подстаканник, 7 панель управления кондиционером и отопителем, 8 подушка безопасности пассажира (модели с подушкой безопасности пассажира), дополнительный вещевой ящик (модели без подушки безопасности пассажира), 9 выключатель омывателя фар, 10 регулятор системы коррекции положения фар, 11 переключатель яркости подсветки дисплея часов, 12 магнитола, 13 вещевой ящик, 14 пепельница, 15 прикуриватель, 16 подушка безопасности водителя, 17 рычаг блокировки положения рулевой колонки, 18 рычаг блокировки замка капота, 19 заглушка, 20 выключатель передних противотуманных фар. Примечание: на рисунке указана панель приборов для моделей с левым рулем. Расположение органов управления для моделей автомобилей с правым рулем симметрично.

Пример текста из раздела " Подвеска Передняя подвеска ":

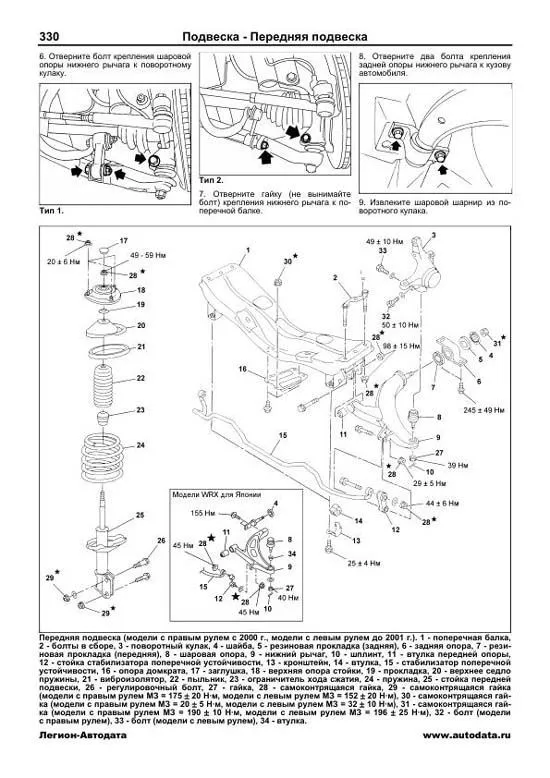

6. Отверните болт крепления шаровой опоры нижнего рычага к поворотному кулаку. Тип 1. Тип 2. 7. Отверните гайку (не вынимайте болт) крепления нижнего рычага к поперечной балке. 8. Отверните два болта крепления задней опоры нижнего рычага к кузову автомобиля. 9. Извлеките шаровой шарнир из поворотного кулака. Передняя подвеска (модели с правым рулем с 2000 г., модели с левым рулем до 2001 г.). 1 поперечная балка, 2 болты в сборе, 3 поворотный кулак, 4 шайба, 5 резиновая прокладка (задняя), 6 задняя опора, 7 резиновая прокладка (передняя), 8 шаровая опора, 9 нижний рычаг, 10 шплинт, 11 втулка передней опоры, 12 стойка стабилизатора поперечной устойчивости, 13 кронштейн, 14 втулка, 15 стабилизатор поперечной устойчивости, 16 опора домкрата, 17 заглушка, 18 верхняя опора стойки, 19 прокладка, 20 верхнее седло пружины, 21 виброизолятор, 22 пыльник, 23 ограничитель хода сжатия, 24 пружина, 25 стойка передней подвески, 26 регулировочный болт, 27 гайка, 28 самоконтрящаяся гайка, 29 самоконтрящаяся гайка (модели с правым рулем МЗ = 175 ? 20 Н·м, модели с левым рулем МЗ = 152 ? 20 Н·м), 30 самоконтрящаяся гайка (модели с правым рулем МЗ = 20 ? 5 Н·м, модели с левым рулем МЗ = 32 ? 10 Н·м), 31 самоконтрящаяся гайка (модели с правым рулем МЗ = 190 ? 10 Н·м, модели с левым рулем МЗ = 196 ? 25 Н·м), 32 болт (модели с правым рулем), 33 болт (модели с левым рулем), 34 втулка.

Пример текста из раздела " Тормозная система ":

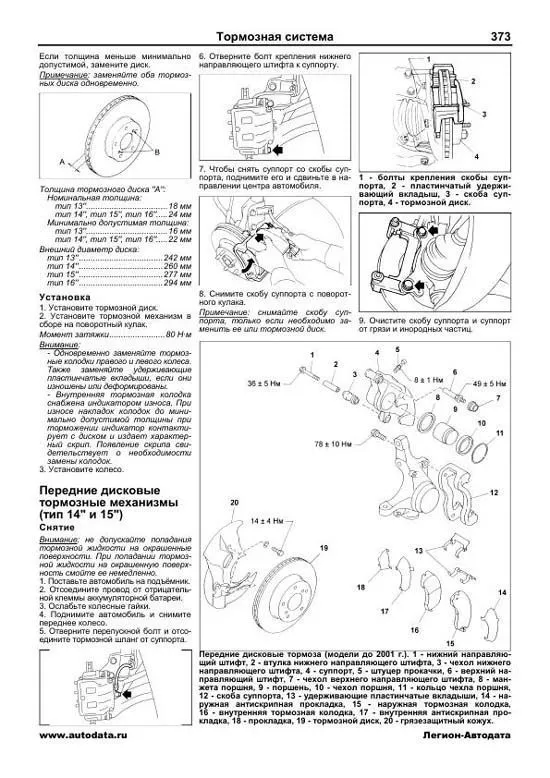

Если толщина меньше минимально допустимой, замените диск. Примечание: заменяйте оба тормозных диска одновременно. Толщина тормозного диска "А": Номинальная толщина: тип 13"...................................18 мм тип 14", тип 15", тип 16".....24 мм Минимально допустимая толщина: тип 13"...................................16 мм тип 14", тип 15", тип 16".....22 мм Внешний диаметр диска: тип 13" ....................................242 мм тип 14" ....................................260 мм тип 15" ....................................277 мм тип 16" ....................................294 мм Установка 1. Установите тормозной диск. 2. Установите тормозной механизм в сборе на поворотный кулак. Момент затяжки........................80 Н·м Внимание: Одновременно заменяйте тормозные колодки правого и левого колеса. Также заменяйте удерживающие пластинчатые вкладыши, если они изношены или деформированы. Внутренняя тормозная колодка снабжена индикатором износа. При износе накладок колодок до минимально допустимой толщины при торможении индикатор контактирует с диском и издает характерный скрип. Появление скрипа свидетельствует о необходимости замены колодок. 3. Установите колесо. Передние дисковые тормозные механизмы (тип 14" и 15") Снятие Внимание: не допускайте попадания тормозной жидкости на окрашенные поверхности. При попадании тормозной жидкости на окрашенную поверхность смойте ее немедленно. 1. Поставьте автомобиль на подъёмник. 2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 3. Ослабьте колесные гайки. 4. Поднимите автомобиль и снимите переднее колесо. 5. Отверните перепускной болт и отсоедините тормозной шланг от суппорта. 6. Отверните болт крепления нижнего направляющего штифта к суппорту. 7. Чтобы снять суппорт со скобы суппорта, поднимите его и сдвиньте в направлении центра автомобиля. 8. Снимите скобу суппорта с поворотного кулака. Примечание: снимайте скобу суппорта, только если необходимо заменить ее или тормозной диск. 1 болты крепления скобы суппорта, 2 пластинчатый удерживающий вкладыш, 3 скоба суппорта, 4 тормозной диск. 9. Очистите скобу суппорта и суппорт от грязи и инородных частиц. Передние дисковые тормоза (модели до 2001 г.). 1 нижний направляющий штифт, 2 втулка нижнего направляющего штифта, 3 чехол нижнего направляющего штифта, 4 суппорт, 5 штуцер прокачки, 6 верхний направляющий штифт, 7 чехол верхнего направляющего штифта, 8 манжета поршня, 9 поршень, 10 чехол поршня, 11 кольцо чехла поршня, 12 скоба суппорта, 13 удерживающие пластинчатые вкладыши, 14 наружная антискрипная прокладка, 15 наружная тормозная колодка, 16 внутренняя тормозная колодка, 17 внутренняя антискрипная прокладка, 18 прокладка, 19 тормозной диск, 20 грязезащитный кожух.

Пример текста из раздела " Кузов ":

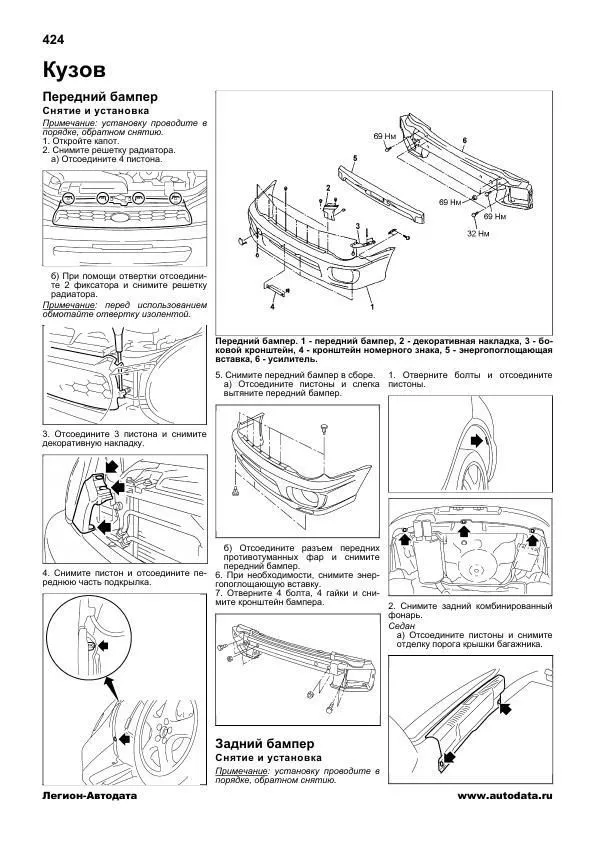

Передний бампер Снятие и установка Примечание: установку проводите в порядке, обратном снятию. 1. Откройте капот. 2. Снимите решетку радиатора. а) Отсоедините 4 пистона. б) При помощи отвертки отсоедините 2 фиксатора и снимите решетку радиатора. Примечание: перед использованием обмотайте отвертку изолентой. 3. Отсоедините 3 пистона и снимите декоративную накладку. 4. Снимите пистон и отсоедините переднюю часть подкрылка. 5. Снимите передний бампер в сборе. а) Отсоедините пистоны и слегка вытяните передний бампер. б) Отсоедините разъем передних противотуманных фар и снимите передний бампер. 6. При необходимости, снимите энергопоглощающую вставку. 7. Отверните 4 болта, 4 гайки и снимите кронштейн бампера. Задний бампер Снятие и установка Примечание: установку проводите в порядке, обратном снятию. 1. Отверните болты и отсоедините пистоны. 2. Снимите задний комбинированный фонарь. Седан а) Отсоедините пистоны и снимите отделку порога крышки багажника. Кузов Передний бампер. 1 передний бампер, 2 декоративная накладка, 3 боковой кронштейн, 4 кронштейн номерного знака, 5 энергопоглощающая вставка, 6 усилитель.

Пример текста из раздела " Электрооборудование кузова ":

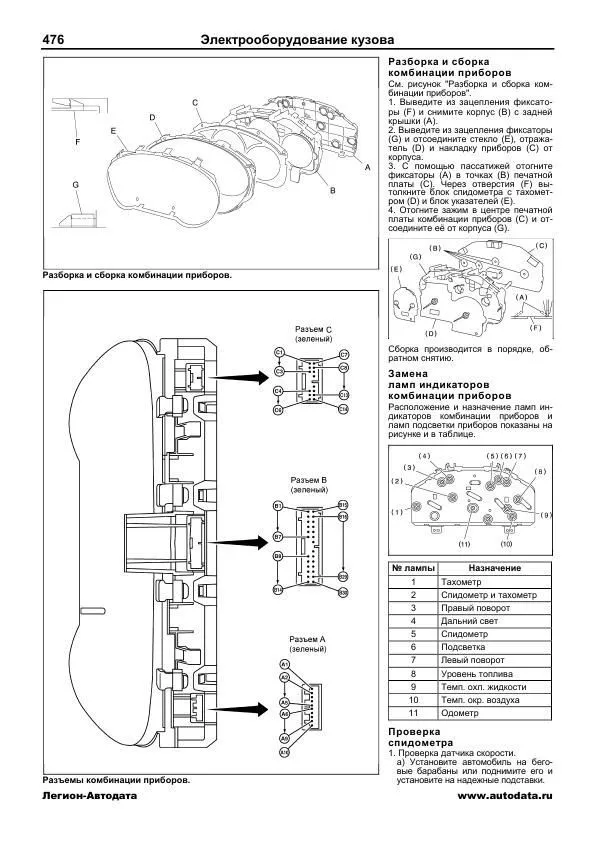

Разборка и сборка комбинации приборов См. рисунок "Разборка и сборка комбинации приборов". 1. Выведите из зацепления фиксаторы (F) и снимите корпус (В) с задней крышки (А). 2. Выведите из зацепления фиксаторы (G) и отсоедините стекло (Е), отражатель (D) и накладку приборов (С) от корпуса. 3. С помощью пассатижей отогните фиксаторы (А) в точках (В) печатной платы (С). Через отверстия (F) вытолкните блок спидометра с тахометром (D) и блок указателей (Е). 4. Отогните зажим в центре печатной платы комбинации приборов (С) и отсоедините её от корпуса (G). Сборка производится в порядке, обратном снятию. Замена ламп индикаторов комбинации приборов Расположение и назначение ламп индикаторов комбинации приборов и ламп подсветки приборов показаны на рисунке и в таблице. № лампы Назначение 1 Тахометр 2 Спидометр и тахометр 3 Правый поворот 4 Дальний свет 5 Спидометр 6 Подсветка 7 Левый поворот 8 Уровень топлива 9 Темп. охл. жидкости 10 Темп. окр. воздуха 11 Одометр Проверка спидометра 1. Проверка датчика скорости. а) Установите автомобиль на беговые барабаны или поднимите его и установите на надежные подставки.
