SsangYong Actyon. Большие последствия маленького дефекта
20.05.2018
Автомобиль SsangYoung New Actyon/Korando C Year 2013 2.0 D20DTI
По словам клиента, автомобиль в движении периодически начинал "тупить" и не реагировал на педаль газа. Во время движения сбой проявлялся многократно. Автомобиль то нормально ехал, то, как упирался в стену.
Сканер выдал следующие ошибки:
Troubleshooting codes
P0633 (00) Immobilizer (defective)
P0671 (00) Glow plug Cylinder 3 - open in the chain
P0672 (00) Glow plug Cylinder 4 - open in the chain
P0674 (00) Glow plug Cylinder 1 - open in the chain
P1124 (00) Accelerator pedal position malfunction stuck
Ошибки Р0633,Р0671,Р0672, Р0674 не связаны с заявленной клиентом проблемой. Работу по этим ошибкам откладываем на будущее. Единственной ошибкой указывающей на жалобу клиента является P1124 (00) Accelerator pedal position malfunction stuck.
Эта ошибка непосредственно указывает на возможный источник сбоя в работе - Accelerator pedal position. Неисправными могут быть датчик положения педали, проводка между датчиком положения педали и блоком управления(ECM), сам блок управления двигателем(ECM), а так же могут быть внешние факторы, влияющие на блок управления двигателем(ECM). При проверке на месте в сервисе на работающем автомобиле сбой никак не проявляется. Мотор реагирует на педаль газа, ошибка Р1124 не выставляется. Необходима проверка в движении.
Производим запись параметров
1. engine speed
2. speed sensor
3. pedal position switch
4. pedal position switch N1
5. pedal position switch N2

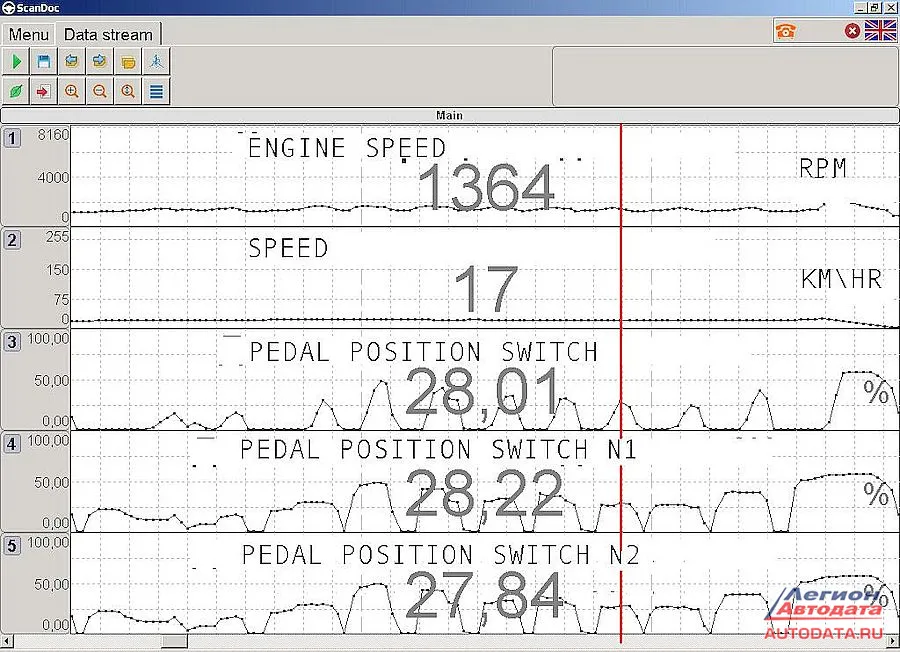

Вот скрин (ниже), где сбой не проявляется, и автомобиль реагирует на педаль. pedal position switch N1- 28.22% pedal position switch N2- 27.84% pedal position switch- 28.01%
А буквально через несколько секунд ECM при наличии сигналов pedal position switch N1-26.27% и pedal position switch N2 – 26.27% выставляет суммарный расчетный сигнал pedal position switch-0%
Непонятно почему с разницей по времени в несколько секунд блок управления двигателя DCM3.7 выставляет параметр pedal position switch то соответствующим сигналам pedal position switch N1,N2, то игнорирует эти сигналы и определяет pedal position switch-0%.

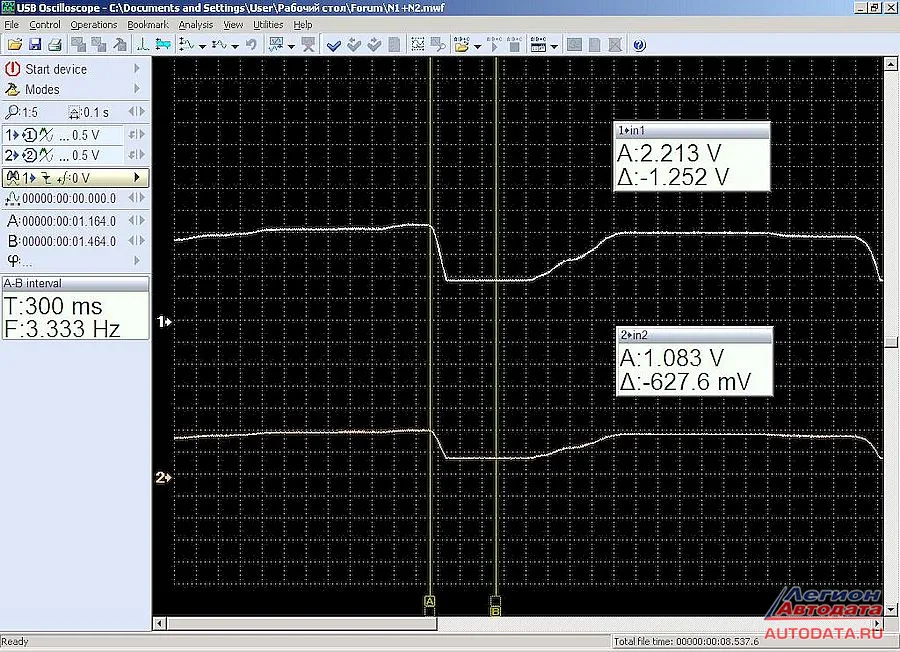

Возможно, какая-то наводка вносит помеху в сигналы pedal position switch N1, N2. Для проверки этой версии к сигнальным точкам подключения pedal position switch N1,N2 на разъеме DCM3.7, был присоединен Автоскоп 4. В движении во время проявления сбоя в работе двигателя была записана осциллограмма:
На осциллограмме видно, что оба сигнала pedal position switch N1,N2 не имеют шумов и помех. Напряжения pedal position switch N1 и pedal position switch N2 отличаются приблизительно в 2 раза во всем диапазоне работы.
По сигналу, полученному с помощью Автоскопа можно сделать вывод, что датчик положения педали и проводка от педали к блоку управления исправны. Значит, существует внешний фактор, заставляющий ECM при наличии правильных сигналов pedal position switch N1, N2, выставлять расчетный параметр pedal position switch -0%.

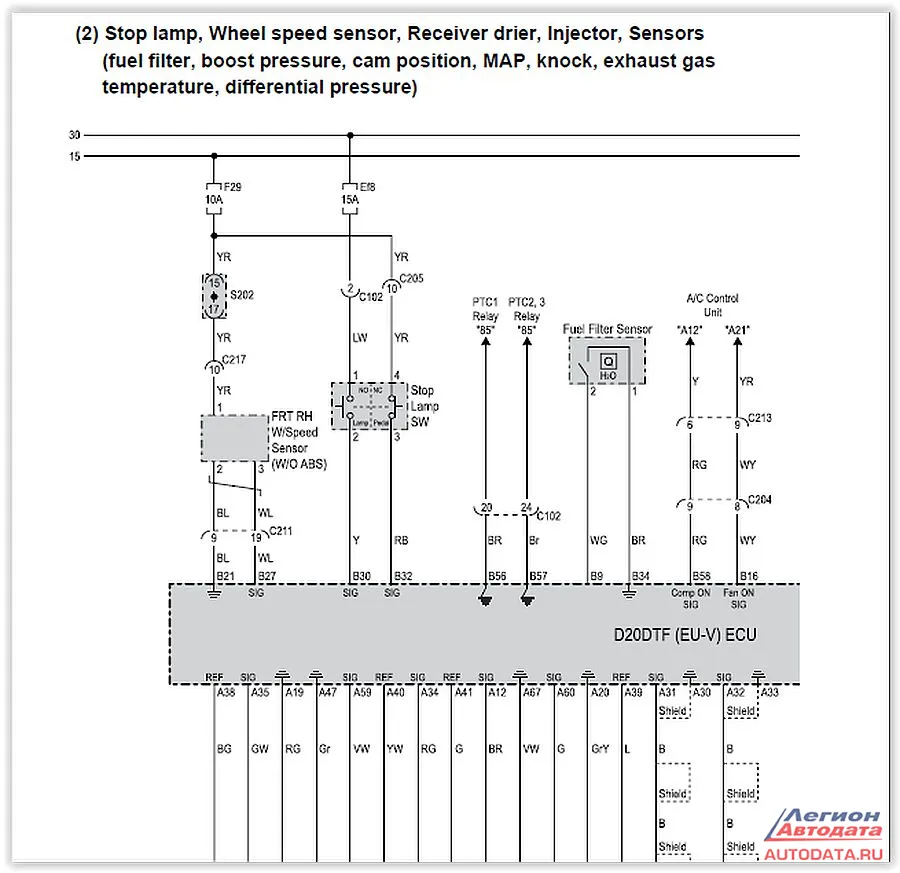

Сканирование всех систем ошибок не выявило. Дальше стало ясно, что для решения задачи нужно углубляться в мангровые джунгли нелинейной логики соколов Ким Ир Сена, что чревато необратимыми изменениями в коре головного мозга. И может закончится веселым путешествием с санитарами в Кащенко. Перспектива не вдохновляла. Было решено самое тяжелое переложить на чужие плечи. Через знакомого я узнал номер телефона электрика с дилерской станции SSANG-YONG. Этот мужественный человек вначале долго не мог понять чего от него хотят. Поняв же, сказал, что у него такого не было. Может и вправду не было, а может было, да говорить не стал. А может просто не захотел вылезать из уютного гнездышка в корнях баньяна. Но как пишут в детективах "следствие зашло в тупик". А я забрался в авто и принялся бездумно разглядывать кнопочки и лампочки в надежде на неожиданное вдохновение. И действительно, какой -то случайно заблудившийся Пегас таки лягнул меня своим копытом. И я нажал на педаль тормоза, попросив при этом, пробегавшего мимо слесаря, посмотреть, все ли стоп-сигналы горят. Тот подтвердил, что горят все. На схеме подключения DCM3.7 видно, что к ЕСМ подключен датчик педали тормоза, который может влиять на расчетный параметр pedal position switch
Проверка датчика педали тормоза показала его исправность. Однако неожиданно выяснилось, что при нажатии на педаль тормоза вместе с сигналами "стоп" загорались и габаритные сигналы. И, наоборот, при включении interior light загорались сигналы "стоп". Вот оно! Эврика! Далее дело техники. Причиной такой работы было замыкание внутри двуспиральной лампочки "габарит-стоп", что и стало причиной неисправности. Движение по правилам дорожного движения осуществлялось с включенным светом фар и габаритных огней. Через замкнутую спираль лампочки "габарит-стоп" в DCM3.7 приходил сигнал о якобы нажатой педали тормоза. При этом при нажатии Accelerator pedal position ЕСМ принимал его за ложный сигнал, выставлял ошибку P1124 (00) Accelerator pedal position malfunction stuck и ограничивал движение, принимая расчетный параметр pedal position switch-0%. Никаких других ошибок во всех ЭБУ автомобиля не фиксировалось, что сильно усложнило поиски.
Совсем скоро я держал в руке двуспиральную лампочку, замкнувшую внутри между спиралями. Замена этой ключевой детали удивительным образом привела показания положения педали газа в норму. И укрепила во мне уверенность в непобедимости великих сынов Кима.
По словам клиента, автомобиль в движении периодически начинал "тупить" и не реагировал на педаль газа. Во время движения сбой проявлялся многократно. Автомобиль то нормально ехал, то, как упирался в стену.
Сканер выдал следующие ошибки:
Troubleshooting codes
P0633 (00) Immobilizer (defective)
P0671 (00) Glow plug Cylinder 3 - open in the chain
P0672 (00) Glow plug Cylinder 4 - open in the chain
P0674 (00) Glow plug Cylinder 1 - open in the chain
P1124 (00) Accelerator pedal position malfunction stuck
Ошибки Р0633,Р0671,Р0672, Р0674 не связаны с заявленной клиентом проблемой. Работу по этим ошибкам откладываем на будущее. Единственной ошибкой указывающей на жалобу клиента является P1124 (00) Accelerator pedal position malfunction stuck.
Эта ошибка непосредственно указывает на возможный источник сбоя в работе - Accelerator pedal position. Неисправными могут быть датчик положения педали, проводка между датчиком положения педали и блоком управления(ECM), сам блок управления двигателем(ECM), а так же могут быть внешние факторы, влияющие на блок управления двигателем(ECM). При проверке на месте в сервисе на работающем автомобиле сбой никак не проявляется. Мотор реагирует на педаль газа, ошибка Р1124 не выставляется. Необходима проверка в движении.
Производим запись параметров
1. engine speed
2. speed sensor
3. pedal position switch
4. pedal position switch N1
5. pedal position switch N2
Вот скрин (ниже), где сбой не проявляется, и автомобиль реагирует на педаль. pedal position switch N1- 28.22% pedal position switch N2- 27.84% pedal position switch- 28.01%
А буквально через несколько секунд ECM при наличии сигналов pedal position switch N1-26.27% и pedal position switch N2 – 26.27% выставляет суммарный расчетный сигнал pedal position switch-0%
Непонятно почему с разницей по времени в несколько секунд блок управления двигателя DCM3.7 выставляет параметр pedal position switch то соответствующим сигналам pedal position switch N1,N2, то игнорирует эти сигналы и определяет pedal position switch-0%.
Возможно, какая-то наводка вносит помеху в сигналы pedal position switch N1, N2. Для проверки этой версии к сигнальным точкам подключения pedal position switch N1,N2 на разъеме DCM3.7, был присоединен Автоскоп 4. В движении во время проявления сбоя в работе двигателя была записана осциллограмма:
На осциллограмме видно, что оба сигнала pedal position switch N1,N2 не имеют шумов и помех. Напряжения pedal position switch N1 и pedal position switch N2 отличаются приблизительно в 2 раза во всем диапазоне работы.
По сигналу, полученному с помощью Автоскопа можно сделать вывод, что датчик положения педали и проводка от педали к блоку управления исправны. Значит, существует внешний фактор, заставляющий ECM при наличии правильных сигналов pedal position switch N1, N2, выставлять расчетный параметр pedal position switch -0%.
Сканирование всех систем ошибок не выявило. Дальше стало ясно, что для решения задачи нужно углубляться в мангровые джунгли нелинейной логики соколов Ким Ир Сена, что чревато необратимыми изменениями в коре головного мозга. И может закончится веселым путешествием с санитарами в Кащенко. Перспектива не вдохновляла. Было решено самое тяжелое переложить на чужие плечи. Через знакомого я узнал номер телефона электрика с дилерской станции SSANG-YONG. Этот мужественный человек вначале долго не мог понять чего от него хотят. Поняв же, сказал, что у него такого не было. Может и вправду не было, а может было, да говорить не стал. А может просто не захотел вылезать из уютного гнездышка в корнях баньяна. Но как пишут в детективах "следствие зашло в тупик". А я забрался в авто и принялся бездумно разглядывать кнопочки и лампочки в надежде на неожиданное вдохновение. И действительно, какой -то случайно заблудившийся Пегас таки лягнул меня своим копытом. И я нажал на педаль тормоза, попросив при этом, пробегавшего мимо слесаря, посмотреть, все ли стоп-сигналы горят. Тот подтвердил, что горят все. На схеме подключения DCM3.7 видно, что к ЕСМ подключен датчик педали тормоза, который может влиять на расчетный параметр pedal position switch
Проверка датчика педали тормоза показала его исправность. Однако неожиданно выяснилось, что при нажатии на педаль тормоза вместе с сигналами "стоп" загорались и габаритные сигналы. И, наоборот, при включении interior light загорались сигналы "стоп". Вот оно! Эврика! Далее дело техники. Причиной такой работы было замыкание внутри двуспиральной лампочки "габарит-стоп", что и стало причиной неисправности. Движение по правилам дорожного движения осуществлялось с включенным светом фар и габаритных огней. Через замкнутую спираль лампочки "габарит-стоп" в DCM3.7 приходил сигнал о якобы нажатой педали тормоза. При этом при нажатии Accelerator pedal position ЕСМ принимал его за ложный сигнал, выставлял ошибку P1124 (00) Accelerator pedal position malfunction stuck и ограничивал движение, принимая расчетный параметр pedal position switch-0%. Никаких других ошибок во всех ЭБУ автомобиля не фиксировалось, что сильно усложнило поиски.
Совсем скоро я держал в руке двуспиральную лампочку, замкнувшую внутри между спиралями. Замена этой ключевой детали удивительным образом привела показания положения педали газа в норму. И укрепила во мне уверенность в непобедимости великих сынов Кима.
Ворсин Сергей Викторович
© Легион-Автодата
г. Щёлково (Московская обл.)
+7 (985) 183-07-46
