Топливная балансировка, часть 2

02.02.2005

Код неисправности P0170 – это, так сказать, «обобщенный» код неисправности системы топливной корректировки (балансировки).

В DTC OBD2 этот код «расписан» по составляющим для более точной диагностики.


Когда бортовой компьютер определит, что своими силами ему «не справиться» с регулировкой топливного баланса, то возможно появление следующих DTC:

DTC P0171 Bank 1 Too Lean
DTC P0172 Bank 2 Too Rich
DTC P0174 Bank 1 Too Leаn.
DTC P0175 Bank 2 Too Rich


Посмотрим, какие причины могут вызвать вышеописанные неисправности:

- неисправность датчика кислорода (его естественное «старение», банальный выход из строя, что проверяется наличием дополнительных кодов неисправностей и инструментальной диагностикой в режиме Data Stream);

- некорректное давление топлива (слишком маленькое давление развиваемое топливным насосом или «забитость» топливопроводов, топливного фильтра, что определяется проведением инструментальной диагностики);

- некорректные показания датчика температуры охлаждающей жидкости двигателя (неисправность термостата или его отсутствие, обрыв или замыкание цепи датчика, что проверяется наличием дополнительных кодов неисправностей и инструментальной диагностикой в режиме Data Stream);

- некорректные показания MAF (MAP)  –  sensor («старение» сенсора, в результате чего происходит неправильное измерение прошедшего воздуха за единицу времени, выход сенсора из строя, что проверяется наличием (возможно) дополнительных кодов неисправностей и инструментальной диагностикой в режиме Data Stream);

- выход из строя системы EGR, в результате чего в камеры сгорания поступает некорректная дополнительная порция воздуха/топлива, что можно проверить при помощи четырехкомпонентного газоанализатора;

- поступление «дополнительного» воздуха до камер сгорания ( неплотные соединения, разрывы);

- неисправность форсунки (инжектора)что может выражаться в ее закоксованности (игла), «замороженности» срабатывания, уменьшении проходного сечения топливного канала в результате обыкновенного загрязнения из-за некачественного топлива или после применения «патентованных очистителей»;

- уменьшение работоспособности катализатора или выход его из строя (забитость» катализатора, уменьшение проходного сечения каналов);

- «подсос» воздуха ДО датчика кислородав результате чего О2-sensor начинает «неправильно определять» наличие «свободного кислорода» в отработавших газах и дезориентирует бортовой компьютер, провоцируя его к изменению Short – корректировки;

- механические и остальные причины (воспламенение и сгорание топливо-воздушной смеси становится некорректным в результате  неправильного зазора в клапанах, «слабой» искры, «постаревшей» свечи зажигания, выход из строя или нестабильная (неправильная) работа системы VVT-i.


SHORT-коррекция и LONG-коррекция имеют свои особенности в части «запоминания» их бортовым компьютером.
И можно сказать, что LONG – коррекция – «обучаема» в отличии от SHORT – коррекции.


Когда мы выключаем зажигание, то показатели SHORT-коррекции, имеющиеся в ячейках Памяти бортового компьютера, тут же автоматически «стираются».
А вот показатели LONG-коррекции при выключении зажигания остаются в Памяти до тех пор, пока сам бортовой компьютер не будет обесточен (снят, например, «минус» с аккумулятора на время от 30 до 60 секунд).


После этого автомобиль, ранее имевший, например, «провалы» при ускорении или неустойчивый ХХ, будет работать намного лучше.
Но недолго.


Потому что имеющаяся неисправность (например, «некорректная работа MAF-sensor», остается и при последующем запуске двигателя будет постоянно привносить свои «поправки» в работу двигателя, из-за чего SHORT-коррекция будет меняться и «провоцировать» изменения в LONG-коррекции. И через определенное количество километров пробега автомобиль снова станет «ехать хужее». Для каждой модели автомобиля (марки) это понятие «определенное количество километров пробега» - разное и зависит от изначальных, так называемых «базовых установок», которые введены в бортовой компьютер еще на заводе-изготовителе.


Перечисленные выше 10 причин возможных неисправностей (их можно расширить), могут вносить «сбой» в работу двигателя, но только при исправном датчике кислорода бортовой компьютер может вносить свои поправки (корректировки) по составу топливной смеси. Увеличивать или уменьшать время открытия форсунок для того, что бы оптимизировать топливо-воздушную смесь.


Когда мы видим на дисплее сканера 0% - это, как уже говорилось ранее, - «идеальное состояние двигателя».


И его можно «расписать» таким образом:
0% на сканере = отношению 14.7:1 состава топливо-воздушной смеси
Величины этих корректировок – разные и для двигателей GDI имеют свои особенности, можно сказать «коренные отличия» в сравнении с «обыкновенными» системами впрыска топлива.


Принято считать, что «корректировка по топливу» может составлять до «плюс-минус» 20%. Это тот диапазон, в рамках которого боротовой компьютер может варировать количество поступающего топлива через форсунки  в камеры сгорания.

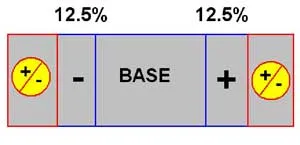

Для двигателей GDI эти «рамки» намного уменьшены и составляют диапазон в «плюс-минус» 12.5%.



рис.1


То есть, компьютер может «двигать» количество поступающего в цилиндры топлива в сторону «обеднения» или «обогащения» всего на 12.5%.
Как только величина топливной корректировки начинает превышать 12.5%, бортовой компютер «понимает», что «так дальше жить нельзя» и «перестает бороться» - зажигает на панели приборов транспорант CHECK. Чаще всего это бывает DTC P0170.
И бортовой компьютер «понять» можно.


Точнее сказать: «понять не его, а ту программу, те параметры, которые в него «зашиты» на заводе-изготовителе». Здесь все зависит от экологии, от норм токсичности, которые существуют на данный момент. И вполне можно предположить такое, что если нормы токсичности изменятся, то и величина допустимой топливной коррекции так же будет изменена и станет, например, всего 5%.



Можно ли «ремонтировать» уже упомянутый код неисправности P0170 и, если можно, то каким способом?
Можно. Приведем простой пример, после которого может появиться «простор для мыслей».
Смотрим на дисплей сканера (естественно – сканера, потому что такие, достаточно сложные неисправности правильно «отремонтировать на слух и нюх» просто-напросто невозможно).


Видим, что LONG-коррекция у нас «ушла далеко в «плюс». Что мы делаем?


Мы начинаем «тихо обманывать» бортовой компьютер при помощи довольно нехитрого «приспособления»:



рис.2


1 – входное отверстие MAF-sensor
2 – пластина


Что при этом получается?
Прикрывая пластиной входное отверстие, мы уменьшаем количество считываемого воздуха за единицу времени (изменяем частоту в Гц) и…
Ну а дальше все понятно.
Конечно, это не «ремонт», это только «обман», но в некоторых случаях, когда надо «быть на колесах» до более основательного ремонта – и этот вариант подойдет.


Просмотрев эту статью может показаться, что при помощи возможности «переобучения» LONG-коррекции можно изменить характеристики автомобиля, например, по «приемистости», сделать свое авто «почти ракетой» и так далее…
К сожалению, придется разочаровать.
Не получится.
И все дело опять-таки в базовых настройках бортового компьютера.
Как мы знаем,
LONG-коррекция начинает «переобучаться» (изменять свои параметры) в зависимости от показаний SHORT-коррекции. Но здесь есть свои особенности, специальные ограничения.

Если мы двигаемся в режиме «газ в пол», то есть, дроссельная заслонка открыта полностью, то бортовой компьютер отключает
SHORT-коррекцию и LONG
-коррекция, естественно, не будет изменяться до тех пор, пока бортовой компьютер не «увидит», что положение дроссельной заслонки изменилось и перестало быть в положении «открыта полностью».
Продолжение - следует...
