Toyota Corolla. Заводится и глохнет

10.12.2017

Симптомы такие: "Заводится. Работает секунд пять и глохнет".

А теперь представим, что устранением этой неисправности будут заниматься люди, которые по жизни привыкли ремонтировать неисправность через Интернет.
В наш автосервис приезжают такие авто-экземпляры, с ними приходится заниматься очень долго. И ценник, естественно, возрастает, всё согласно пословице насчёт того, кто должен печь хлеб и делать сапоги. Ну, представляем…

Всемирная Сеть ответ даст через несколько секунд, читаем:
Есть коды P0351-0354. Проверка сигналов на катушках осциллографом ничего не дала.
Дальше на трёх страницах идут советы и размышления, начиная от возможной неисправности системы стабилизации (???) и заканчивая сигнализацией. Итог: нет итога.

Ещё подобное:
Диагностический приборы показывает вот эти ошибки:
P0351 Катушка зажигания A первичная вторичная обмотки неисправность электрической цепи
P0352 Катушка зажигания B первичная вторичная обмотки неисправность электрической цепи
P0353 Катушка зажигания C первичная вторичная обмотки неисправность электрической цепи
P0354 Катушка зажигания D первичная вторичная обмотки неисправность электрической цепи
Мастера уже третий день не могут решит эту проблему, пожалуйста подскажите как и что надо менять…
Итог: нет итога.

Правда, совет дали дельный: "Этих мастеров гнать, и искать новых, кто-нибудь да разберётся".

Усиленный поиск по Интернету может вывести на адрес , и там есть что почитать и чем озаботиться:
"Система DIS представляет собой 1-цилиндровую систему зажигания, в которой каждый цилиндр зажигается собственной катушкой зажигания и к вторичной обмотке подсоединена 1 свеча зажигания.
Высокое напряжение, генерируемое во вторичной обмотке, поступает непосредственно на свечу зажигания.
Искра свечи зажигания проходит от центрального электрода к боковому электроду.
ECM определяет угол опережения зажигания и передает сигналы зажигания (IGT) каждому цилиндру.
Посредством сигнала IGT блок ECM открывает и закрывает силовой транзистор в усилителе зажигания.
Силовой транзистор, в свою очередь, включает и отключает ток в первичной катушке.
При отключении тока в первичной катушке во вторичной катушке создается высокое напряжение.
Это напряжение подается на свечи зажигания для создания искры внутри цилиндров.
Когда ECM обесточивает первичную катушку, усилитель зажигания передает в ECM сигнал подтверждения зажигания (IGF) для каждого из цилиндров".

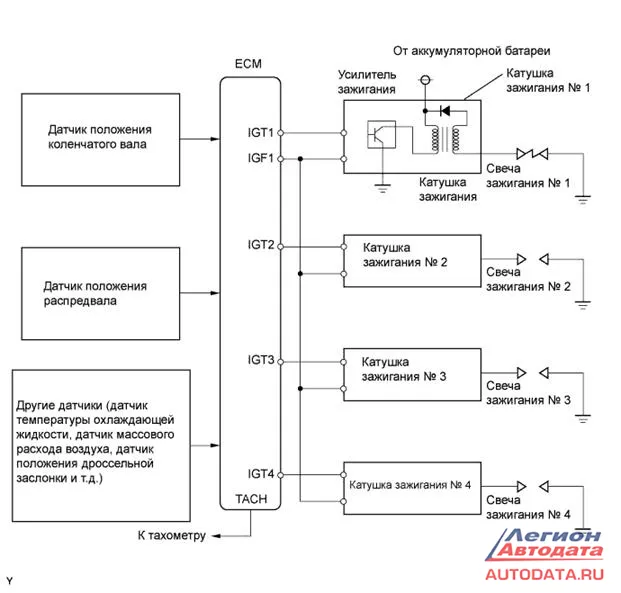

Есть и много картинок, которые раскрывают для глаз только что сказанное:


Но самое основное, что всегда ищется любителями ремонтировать автомобиль по Интернету, оно в конце:
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Данные DTC указывают на неисправность в цепи низкого напряжения.
В случае регистрации DTC P0351 проверьте цепь катушки зажигания № 1.
В случае регистрации DTC P0352 проверьте цепь катушки зажигания № 2.
В случае регистрации DTC P0353 проверьте цепь катушки зажигания № 3.
В случае регистрации DTC P0354 проверьте цепь катушки зажигания № 4.

С помощью портативного диагностического прибора считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий езды как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

***
Более продвинутый любитель "авторемонта через Интернет" будет искать на портале компании Легион-Автодата

И найдёт вот что:
При обрыве провода от ECU до коммутатора (сигнал IGT на катушку), ECU отслеживает пропуски в сигнале обратной связи IGF и блокирует запуск отрубая все форсунки (в новых системах отрубается только форсунка не работающего цилиндра) В результате двигатель работает 3-5 сек. и глохнет
Сигнал IGT это сигнал управления коммутатором, IGF - это сигнал обратной связи, подаётся от коммутатора до ЭБУ. При обнаружении пропадания этого сигнала, ЭБУ отключает топливоподачу. По различным данным, при отсутсвии сигнала на IGF в течении более 1 сек на Х.Х., топливоподача отключается. По другим данным, если сигнал IGF отсутвует в течении 8 - 11 импульсов сигнала IGT, то топливоподача отключается.

Вот всё есть, всё сказано, осталось … начать?
И любитель ремонтироваться по интернетам наверняка начнёт проверять сигнал IGT и IGF.
Но для этого, для начала, надо поднять мануалы, справочники и руководства, чтобы найти ГДЕ находится этот провод IGF\IGT на конкретном моторе.
А теперь представьте, сколько времени уйдёт на подобные поиски и спросите себя: "А есть ли смысл?".
И подумав ещё немного, задать себе другой вопрос: "А, может, стоит отогнать своё авто в нормальный автосервис?".

А в нашем автосервисе этот вопрос решали бы таким образом:

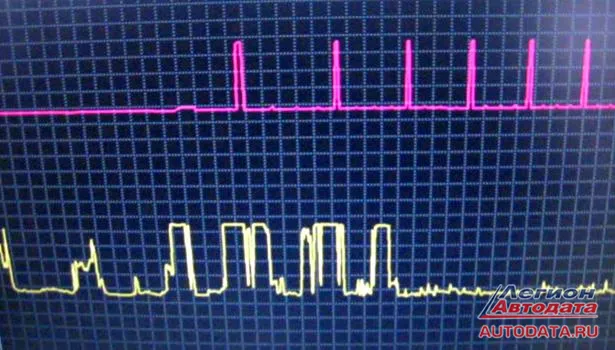

1. Снять осциллограмму:


Вверху – сигнал на катушки зажигания
Ниже – сигнал Ignition Feedback

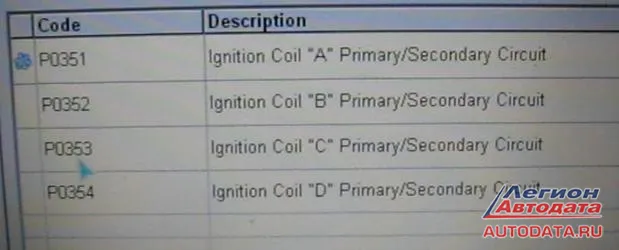

2. Определить коды неисправностей:


3. Сравнить имеющуюся осциллограмму с образцовой:


4. Так как техническим гением себя не считаю, то, возможно, освежил бы в памяти свои записи-наработки, и предположил бы такие варианты:
Возможные причины:
- шунтирует какая-то катушка зажигания
- электрическое соединение
- блок управления (самое долгое)

Вот эти "возможные причины" - они из моего практического опыта.
Рекомендации по интернетам читаю, справочники уважаю, но для меня самое главное, это "переплавление прочитанного и увиденного в практику".
Сопоставления тут простые:
Автомобиль глохнет? Да.
Глохнет через определённое время (приблизительно). Да.
Коды неисправностей относятся к системе зажигания? Да.
Осциллограмма отличается от образцовой? Да.
Значит, причина неисправности рядом – посмотрите видео. И последний совет (у меня уже стоит машина для диагностики, извините, некогда):
"Не тратьте своё личное драгоценное время, приезжайте в наш автосервис".
