Вопрос еще открыт

19.06.2008

Автомобиль Mazda Bongo Friendee с двигателем WL-T

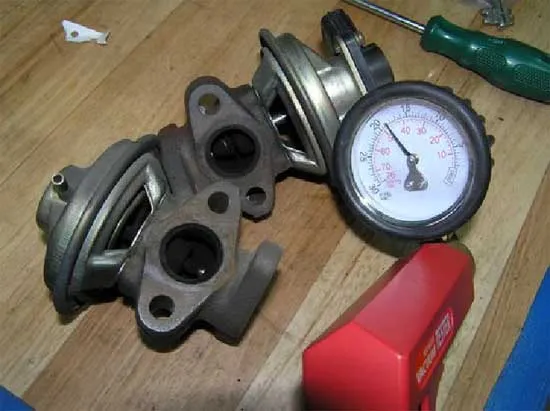

Автомобиль прибыл на диагностику по причине горящей лампы контроля двигателя. Клиент пояснил, что лампа загорается после прогрева двигателя и не гаснет до полного остывания. При сканировании я выудил из памяти две ошибки. Р0400 - (Датчик положения клапана системы рециркуляции отработанных газов). И вторую Р1228-датчик разряжения. У двигателя пропала мощность и раздражала горящая лампа. "Дата" по авто очень скудная. По первому коду было понятно, что либо клинит шток клапана, либо отсутствует разряжение. А вот со вторым была загвоздка. Питание к датчику подводилось. Не было разряжения по причине отсутствия управления на транзитном клапане датчика. При механическом подводе разряжения к сенсору на сигнальном выводе менялось напряжение - следовательно, сам датчик давления рабочий. Управление осуществляется блоком управления двигателя. Анализ блока не дал результатов, цепь до клапана была целой. Я решил пока разрешить задачку с кодом по EGR, а затем искать проблему датчика разряжения. После демонтажа и проверки обоих клапанов (на двигателе их установлено два) оказалось, что клапан с датчиком подъема штока не клинит, и с целой диафрагмой.

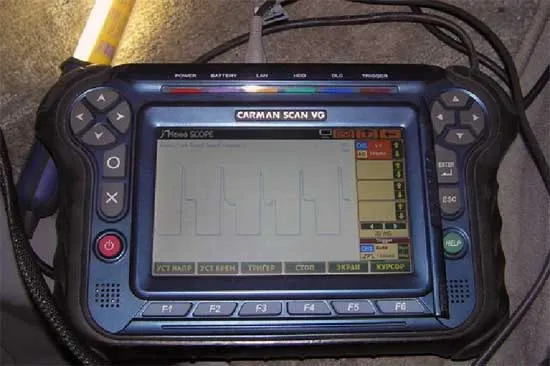

А вот в обычном клапане была порвана диафрагма. Соответственно в вакуумной цепи была большая утечка. Заменить сразу клапан было нечем, и я просто устранил его из работы. Пережал вакуумную магистраль к клапану. После сборки я перешёл к поиску второй проблемы. Но как оказалось, эта проблема была следствием утечки в магистрали. Блок управления блокировал импульс на клапан. Импульс появился, ошибки исчезли.

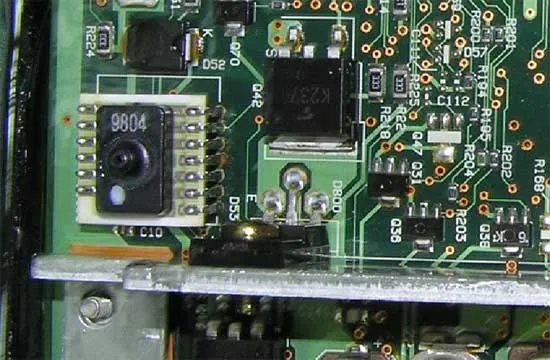

Для меня осталось загадкой, как блок управления регистрирует утечку? В системе установлено всего лишь два датчика давления - первый датчик атмосферного давления припаян в плату компа,

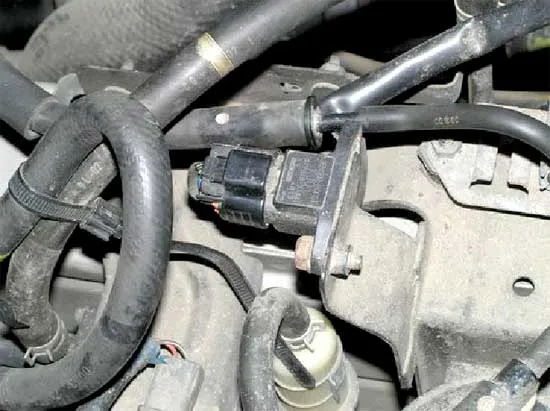

и BOOST Sensor на основной магистрали.




Но при утечке он не работает. Концевиков по давлению в цепи я не нашел. В "дате" ни напряжение, ни разряжение этого датчика не указано. Машина ушла.
Буду ждать следующую для дальнейшего анализа. Интересно, как происходит анализ данных, либо что-то я не досмотрел.


Всем удачных ремонтов.
С уважением
Владимир Бекренев
 город Хабаровск
Союз Автомобильных Диагностов



Книги по ремонту автомобилей

До начала отборочного тура Дальневосточного этапа
Олимпиады автодиагностов
  • 0
  •  дн.
  • 00
  • :
  • 00
  • :
  • 00



Автокниги и Автолитература от Легион-Автодата

Книги по ремонту автомобилей от
интернет-магазина Легион-Автодата

• низкие цены от издателя
• оперативная доставка в любой регион
(почта, пункты выдачи, курьером)
• оплата при получении
• широкий ассортимент
дисконтная карта на скидку в Autodoc.ru, EMEX.RU и в других компаниях в подарок при покупке!



Новинки компании Легион-Автодата:

Давление в шинах и моменты затяжек колёс 1990-2017. Настенный ламинированный плакат, 49 марок, 765 моделей. Легион-Aвтодата
Давление в шинах и моменты затяжек колёс 1990-2017. Настенный ламинированный плакат, 49 марок, 765 моделей. Легион-Aвтодата
Автомобильные кондиционеры 1990-2017 рабочие жидкости и объемы. Настенный ламинированный плакат 49 марок производителей автомобилей, более 675 моделей. Легион-Aвтодата
Автомобильные кондиционеры 1990-2017 рабочие жидкости и объемы. Настенный ламинированный плакат 49 марок производителей автомобилей, более 675 моделей. Легион-Aвтодата
Книга Suzuki Grand Vitara с 2005 бензин. Каталог расходны з/ч. Характерные неисправности. ч/б фото. Профессионал. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга Suzuki Grand Vitara с 2005 бензин. Каталог расходны з/ч. Характерные неисправности. ч/б фото. Профессионал. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга Isuzu двигатели 4JK1(2,5 л), 4JJ1(3,0л). Каталог расходных з/ч. Профессионал. Руководство по ремонту и эксплуатации двигателя. Легион-Автодата
Книга Isuzu двигатели 4JK1(2,5 л), 4JJ1(3,0л). Каталог расходных з/ч. Профессионал. Руководство по ремонту и эксплуатации двигателя. Легион-Автодата
Книга Nissan Diesel двигатели FE6 дизель. Диагностика. Профессионал. Руководство по ремонту и эксплуатации двигателя. Легион-Aвтодата
Книга Nissan Diesel двигатели FE6 дизель. Диагностика. Профессионал. Руководство по ремонту и эксплуатации двигателя. Легион-Aвтодата
Книга Freghtliner Columbia, Century Class с 2000. Шасси. Кабина. Электрооборудование. Профессионал. Руководство по ремонту и эксплуатации грузового автомобиля. Легион-Aвтодата
Книга Freghtliner Columbia, Century Class с 2000. Шасси. Кабина. Электрооборудование. Профессионал. Руководство по ремонту и эксплуатации грузового автомобиля. Легион-Aвтодата
Книга Mercedes Viano W639 2004-2014 бензин, дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга Mercedes Viano W639 2004-2014 бензин, дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга Mitsubishi Outlander 3 c 2012, рестайлинг с 2015 бензин. Каталог расходных з/ч. Характерные неисправности. Профессионал. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга Mitsubishi Outlander 3 c 2012, рестайлинг с 2015 бензин. Каталог расходных з/ч. Характерные неисправности. Профессионал. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга Mitsubishi Asx с 2010 бензин. Каталог расходных з/ч. Характерные неисправности. Профессионал. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга Mitsubishi Asx с 2010 бензин. Каталог расходных з/ч. Характерные неисправности. Профессионал. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Диагностический адаптер ELM327 Bluetooth Mini размер S + MotorData OBD бесплатно
Диагностический адаптер ELM327 Bluetooth Mini размер S + MotorData OBD бесплатно
Книга Экскаваторы-погрузчики JCB 3CX, 4CX 1991-2010 и их модификации дизель. Профессионал. Руководство по ремонту и техническому обслуживанию. Легион-Aвтодата
Книга Экскаваторы-погрузчики JCB 3CX, 4CX 1991-2010 и их модификации дизель. Профессионал. Руководство по ремонту и техническому обслуживанию. Легион-Aвтодата
Книга FORD Expedition 1997-14, Lincoln Navigator 1998-14, Ford F-150, F250 бензин. ч/б фото. Руководство по ремонту и эксплуатации автомобиля. Легион-Автодата.
Книга FORD Expedition 1997-14, Lincoln Navigator 1998-14, Ford F-150, F250 бензин. ч/б фото. Руководство по ремонту и эксплуатации автомобиля. Легион-Автодата.
Ford Fiesta, Ford Fusion 2002-08/12 бензин, дизель. Ремонт. Эксплуатация. ТО (ч/б фотографии + Каталог расходных з/ч. Характерные неисправности)
Ford Fiesta, Ford Fusion 2002-08/12 бензин, дизель. Ремонт. Эксплуатация. ТО (ч/б фотографии + Каталог расходных з/ч. Характерные неисправности)
Книга Ford Mondeo 2003-07 бензин и дизель. Каталог расходных з/ч. ч/б фото. Руководство  по ремонту и эксплуатации автомобиля. Легион-Автодата
Книга Ford Mondeo 2003-07 бензин и дизель. Каталог расходных з/ч. ч/б фото. Руководство по ремонту и эксплуатации автомобиля. Легион-Автодата
Книга Ford Transit 2000-06 дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля
Книга Ford Transit 2000-06 дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля
Книга Peugeot 206 1998-2012 бензин, дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля
Книга Peugeot 206 1998-2012 бензин, дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля
Книга Volvo S40, Volvo V50 2004-2007 бензин, дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга Volvo S40, Volvo V50 2004-2007 бензин, дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга VolksWagen Passat В5 1996-00 бензин, дизель. Каталог расходных з/ч. Полезные ссылки. ч/б фото. Руководство по ремонту и эксплуатации автомобиля
Книга VolksWagen Passat В5 1996-00 бензин, дизель. Каталог расходных з/ч. Полезные ссылки. ч/б фото. Руководство по ремонту и эксплуатации автомобиля
Книга Mercedes Vito W639 2003-2014, рестайлинг с 2010 дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Книга Mercedes Vito W639 2003-2014, рестайлинг с 2010 дизель. Каталог расходных з/ч. Характерные неисправности. ч/б фото. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата
Диагностический адаптер ELM327 Bluetooth размер M + MotorData OBD бесплатно
Диагностический адаптер ELM327 Bluetooth размер M + MotorData OBD бесплатно
Ответить на комментарий
Чтобы оставить комментарий авторизуйтесь через социальные сети или укажите ваше имя и заполните код с картинки:
Имя/Ник с форума autodata.ru*
Введите код с картинки*
CAPTCHA
rtmwoodoo
11 Июля 2017 12:34
только что ковырялся с такой же. 1228 производный от 0400. Так же - порвана диафрагма ЕГР, из-за утечки вакуума не работает вестгейт, эбу его отключает и заходит в аварийный режим - машина не едет. Заглушил шланг к ЕГР, клапан под замену. А видит вакуум он при помощи именно этого буст-сенсора, который расположен на вакуумной магистрали.
rtmwoodoo
11 Июля 2017 14:55
а, да. У тебя на первой фотографии видно датчик подъема. У меня он показывал хаос - при разборке датчика выяснилось, что в хлам стерлись контакты ползунка и дорожек. При его неисправности мощность двигателя ограничивается, чтобы выбросов вредных меньше было.
