Suzuki Wagon R+. Продолжая разговор о входной диагностике

25.05.2010

SUZUKI WAGON R+
2000 г. рождения, мотор К-10А

Арсений натолкнул на мысль, это здесь: http://forum.autodata.ru/205/18088/ Входная диагностика существует независимо от того, есть «разделение труда» или нет. В любом случае, прежде чем машину «взять в ремонт», ее «смотрят». Каждый по-разному. А дальше принимается решение. И выносится «приговор». Если этого не сделать, то могут быть различные варианты:

* Придется клиенту объяснять, почему оговоренная сумма выросла. А это обоюдно неприятно;

* Не все клиенты откровенны. А попадают и те, которые могут умышленно что-то умолчать. Зато потом, когда работа будет выполнена, вы можете услышать возмущение: - « У меня этого не было! Все было нормально. Это стало после того как вы….». И неважно, что вы делали и не имеете никакого отношения к придуманной им неисправности: «Делали? Трогали? Виноваты!».

И так далее. Каждый хоть раз с этим сталкивался, и список может продолжить. А поэтому у тех, кто работает и имеет уже определенный опыт, сложилась определенная методика приема автомобилей в ремонт.

Информация по автомобилю: SUZUKI WAGON R+, 2000 г.рождения, мотор К-10А, не турбованый. Хозяйка, дама бальзаковского возраста, приобрела машину месяц назад. Через неделю поняла, что машина работает «как-то не так как другие». Потом она просто отказалась заводиться. Было несколько СТО, где что- то делали, но до конца не смогли сделать, мешало отсутствие запчастей.… На последнем, машину завели и подрегулировали обороты, чтобы не глохла. Необходимая информация от хозяйки авто получена.… Теперь от самого авто на входном контроле.

Поехали… Пояснять много не буду. «Имеющий глаза, да увидит...»

Это «ХХ» (холостой ход). Сразу же подключил сканер.

По сканеру температура 78 град.

По прибору панели - двигатель «холоден как лед».

Сигнала об ошибке на панели нет.

А ошибки все же есть, несмотря на отсутствие индикации. Причем их удаление вызывает их повторное появление, -☺

Ассорти получается. Страшно. Мало ли что под капотом - но надо лезть.

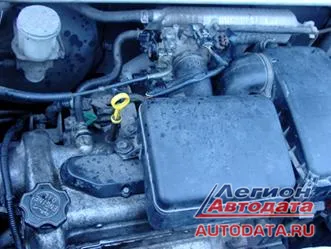

Это кто же тебя родной и чем забрызгал? Масло, однако.

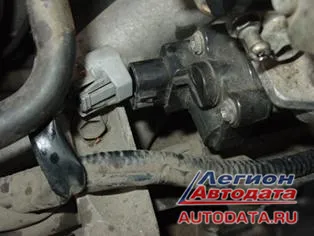

И еще маленькая деталь, но крупным планом:

Разъем с регулятора отключен. Винт положения заслонки – «на всю резьбу». Это понятно и, учитывая предыдущую информацию, делаем вывод:- добивались, чтобы мотор не глох.
… а если все назад поставить?

Разъем на место и все остальное в исходное. Ну, хотя бы примерно как должно быть.

Запуск… нет, еще,- опять нет. Через педаль - получилось! Держим педаль, работает, отпускаем - глохнет.

Есть варианты - выбираю самый простой, чуть винтом заслонки, буквально пол-оборота, двигатель «колбасит» но не глохнет. Все. Остужаем мотор.

Заводим. Плохо заводится, но завелся и без педали.

Прогреваем. Смотрим.

Но обороты плавают, и фотоаппаратом это трудно зафиксировать.

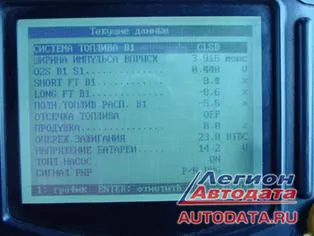

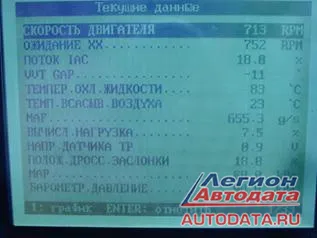

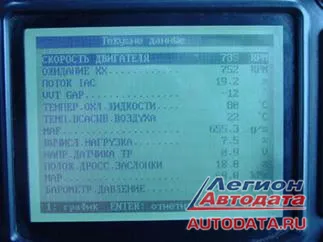

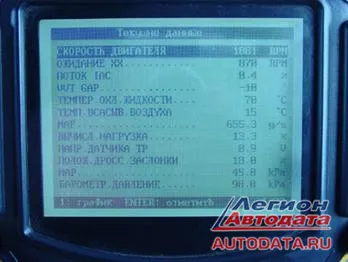

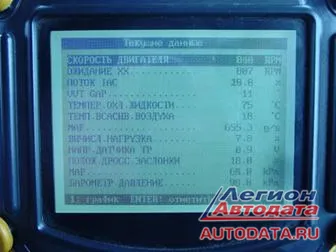

Параметры текущие тоже, но для общей картины попробую и их вставить.

Вот такая картина. Хотя если на фото посмотреть, то по мере прогрева, вроде бы получается, и обороты становятся нормальными. Да, такие вещи, если показывать, нужна камера. А реально, обороты болтает от 600 до1200. При малейшей нагрузке обороты падают. Допустим полный выворот руля – машина глохнет.

Состояние механизмов тоже интересует.

Предвижу возмущение, и непонимание некоторых товарищей,… но делаю так.

Меня интересует состояние вообще. И мне так удобно.

С записи работающего мотора, копирую образец и на нем фиксирую маркеры.

Теперь быстро сравним.

Дело имеем с циклическим устройством. Сигнал работы механики при исправном моторе должен быть как «близнецы братья» Сколько не сдвигай осциллограмму по отношению к образцу. Характерные нужные точки видны.

Еще сдвигаем…

еще… записанный сигнал по отношению к «образцу»

Здесь все вернул назад. Цвет линии изменился, как и при копировании участка. Сделал для того, чтобы показать – сдвигаю только по горизонтали. Вертикальное отклонение и несовпадение по циклам обуславливается работой двигателя.

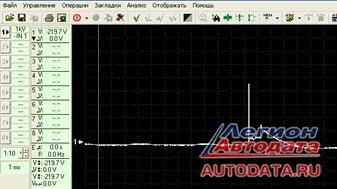

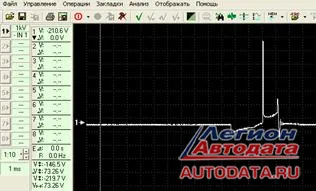

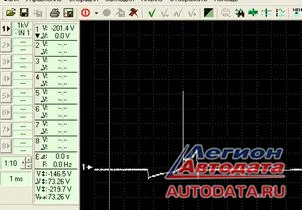

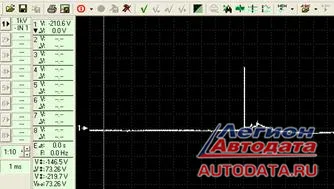

Вторичка.

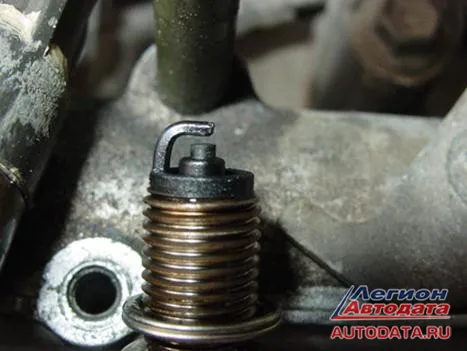

Свеча из цилиндра, который не работает вообще.

Свечи менялись совсем недавно. На левом фото: справа свеча, которая «иногда работает». Но свечи менялись (сутки назад). Не обманули. Но их замена проблему не решила.

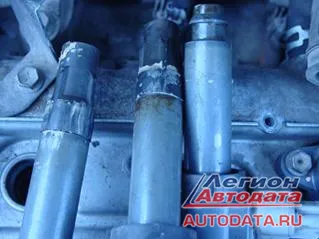

Катушки. Достал три. Четвертую можно не смотреть.

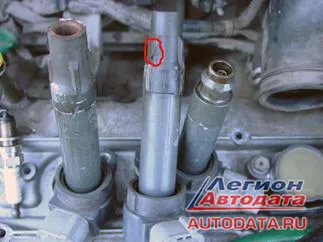

Герметик - «ноу-хау», это чтобы не пробивало. На правом фото обведено место, где использовался какой-то иной «компонент», почти в цвет наконечника, но пробой все равно произошел. Одна катушка без наконечника, он остался внутри. Я его вынуть не смог. Потом, когда снимали крышку клапанного механизма, ребята его достали…. Кусочек шланга, обработанный и насаженный на свечу, а между шлангом и стенкой свечной шахты герметик. Механику уже не фотографировал. Муфта VVT имеет следы от воздействия

«тупым тяжелым предметом». (Если кому-то попадется подобное авто, то для информации: в теле муфты есть несколько круглых отверстий, в одном из них нужно найти стопор. Он подпружинен и выворачивается 3мм отверткой. После того как он полностью выйдет, он никуда не выпадает и остается на месте. Муфта снимается рукой свободно. Съемники применять не надо. Сбивать тоже. Стопор не ломается, во всяком случае, я не видел. А паз разбивается легко.)

Крышка была снята не только для того, чтобы убедиться в состоянии ГРМ, и муфты. Для их приговора данных хватало.

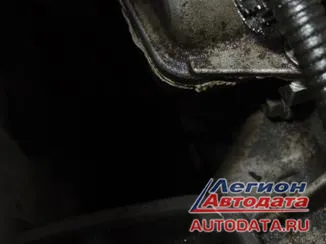

Теперь о масле. Логично, это когда из под крышки вниз по блоку стекает. А вот когда вверх, в стороны, из-под пробки маслоналивной горловины, через сальник клапана VVT на главный тормозной и через щуп… Герметика, сколько ни клади, - не удержит. Поэтому, пока я смотрел другую машину, ребята (сыновья), осмотрели механику и проверили мои «умозаключения»...

Итог: Двигатель дешевле заменить на контрактный. На этот неказистый мотор запчасти стоят как на очень «взрослую» машину, плюс работа…мотор был «убит» предыдущим владельцем.

Машина, доведенная до более-менее товарного вида, ждала больше года своего нового владельца на стоянке. И дождалась.

МАРКИН Александр Васильевич
г. Белгород
Таврово мкр 2, пер. Парковый 29Б
(4722) 300-709
